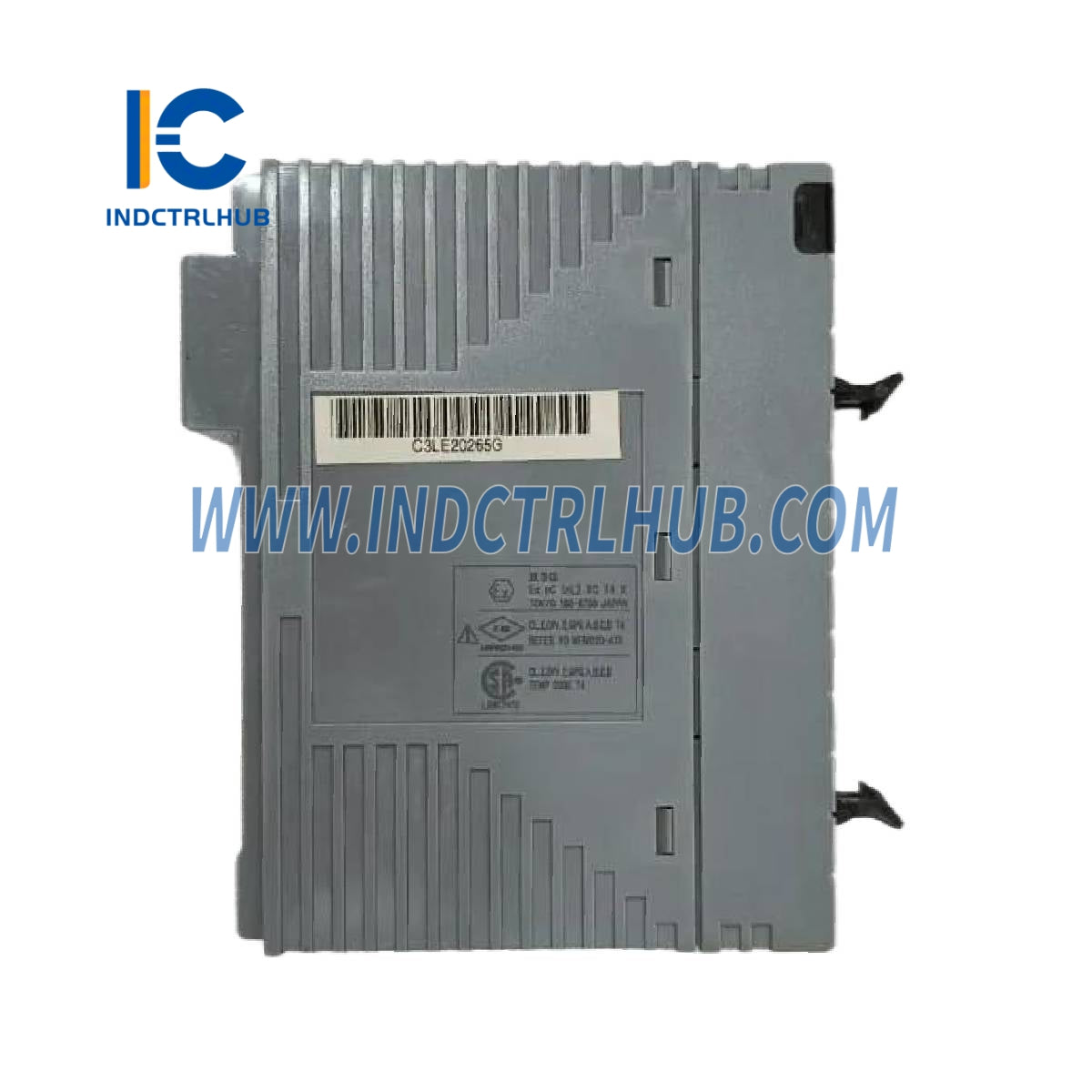

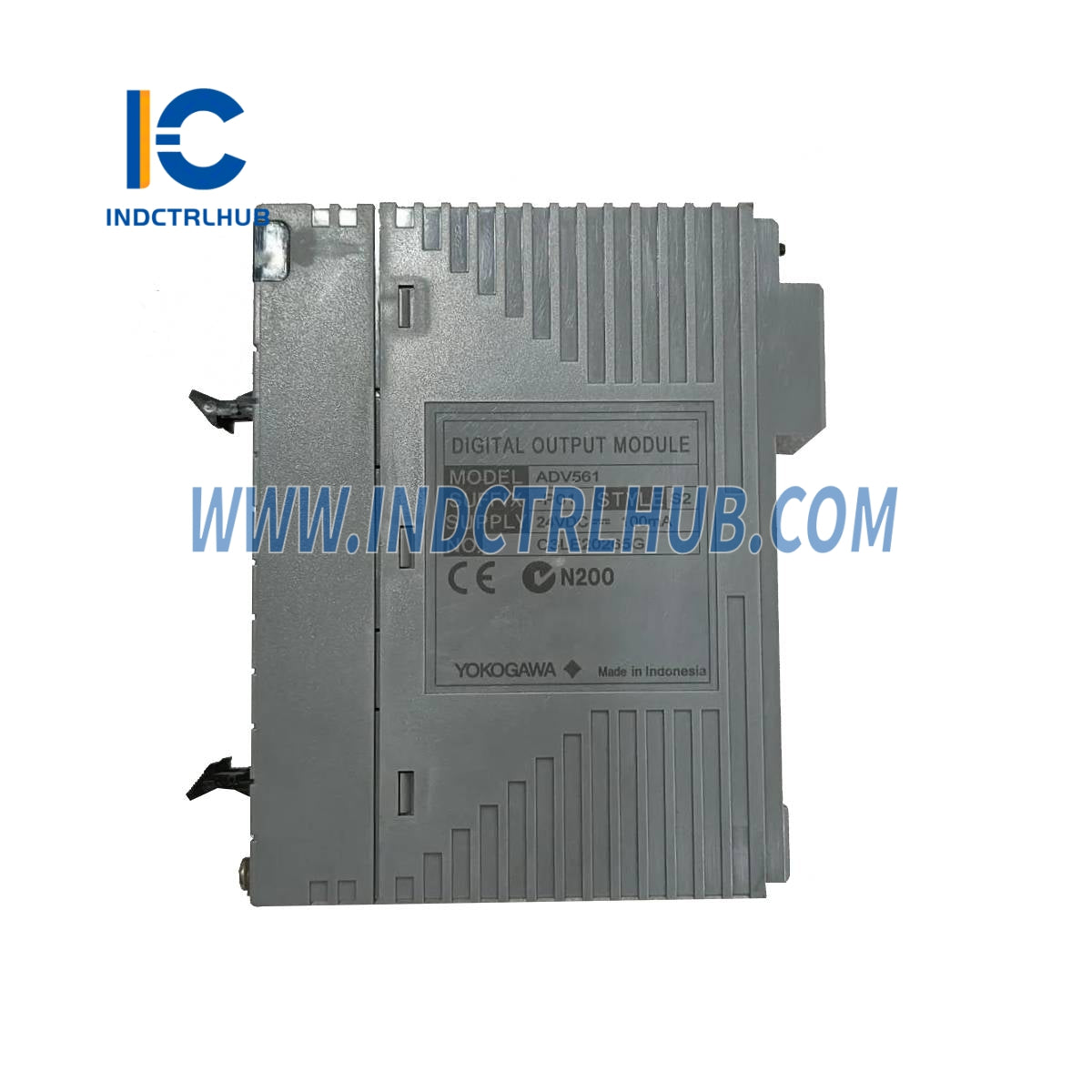

Yokogawa ADV561-P01 64-Kanal Digitalausgangsmodul
Yokogawa ADV561-P01 64-Kanal Digitalausgangsmodul
Manufacturer: Yokogawa
Product No.: ADV561-P01
Condition:1000 auf Lager
Product Type: 64-Kanal Digitalausgangsmodul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- 24/7-Support
- 30-tägige Rückgabe
- Schneller Versand
🔹 Allgemeine Informationen
|
Hersteller |
Yokogawa |
|---|---|
|
Modell/Teilenummer |
ADV561-P01 |
|
Beschreibung |
64-Kanal Digitalausgangsmodul, 24 V DC, isoliert, mit puls-/zeitproportionalem Ausgang, G3-Umweltoption |
🔹 Spezifikationen
|
Artikel |
Spezifikation |
|---|---|
|
Anzahl der Ausgangskanäle |
64 |
|
Bewertete Betriebsspannung |
24 V Gleichstrom |
|
Bewertung des externen Netzteils |
24 V DC, 100 mA |
|
Externer Netzteil-Spannungsbereich |
20,4 bis 26,4 V DC |
|
Ausgabeformat |
Stromsenke |
|
Ausgang EIN Spannung (Max) |
2 V Gleichstrom |
|
Leckstrom (Ausgang AUS) |
Max. 0,1 mA |
|
Maximaler Laststrom |
100 mA/Kanal, bis zu 26,4 V |
|
Durchschlagfestigkeit |
- Ausgang an System: 2 kV Wechselstrom für 1 Minute - Zwischen gemeinsamen Anschlüssen: 500 V Wechselstrom (pro 16 Kanäle) |
|
Ausgabe-Antwortzeit |
≤ 3 ms (Statusausgabe), ≤ 10 ms (gemischte Status- und Impulsausgänge) |
|
Impulsbreitenausgang |
8 ms bis 7200 s (Einmalfunktion) |
|
Pulsbreitenauflösung |
8 ms (±1 ms EIN/AUS Verzögerung) |
|
Zeitanteilige Ausgabe |
Unterstützt |
|
Status-Ausgabefunktion |
Nicht enthalten |
|
Maximaler Stromverbrauch |
700 mA (5 V DC), 120 mA (extern 24 V DC) |
|
Gewicht |
Ca. 0,30 kg |
|
Externe Verbindung |
Spezialkabel (AKB337), MIL-Steckverbinderkabel |
🔹 Konfigurationsübersicht
Modell: ADV561-P01
|
Code |
Beschreibung |
|---|---|
|
-P |
Mit Pulsbreiten-Ausgang und Zeitanteils-Ausgangsfunktionen |
|
0 |
Grundtyp |
|
1 |
Mit ISA Standard G3 Option (verbesserte Umweltverträglichkeit) |
