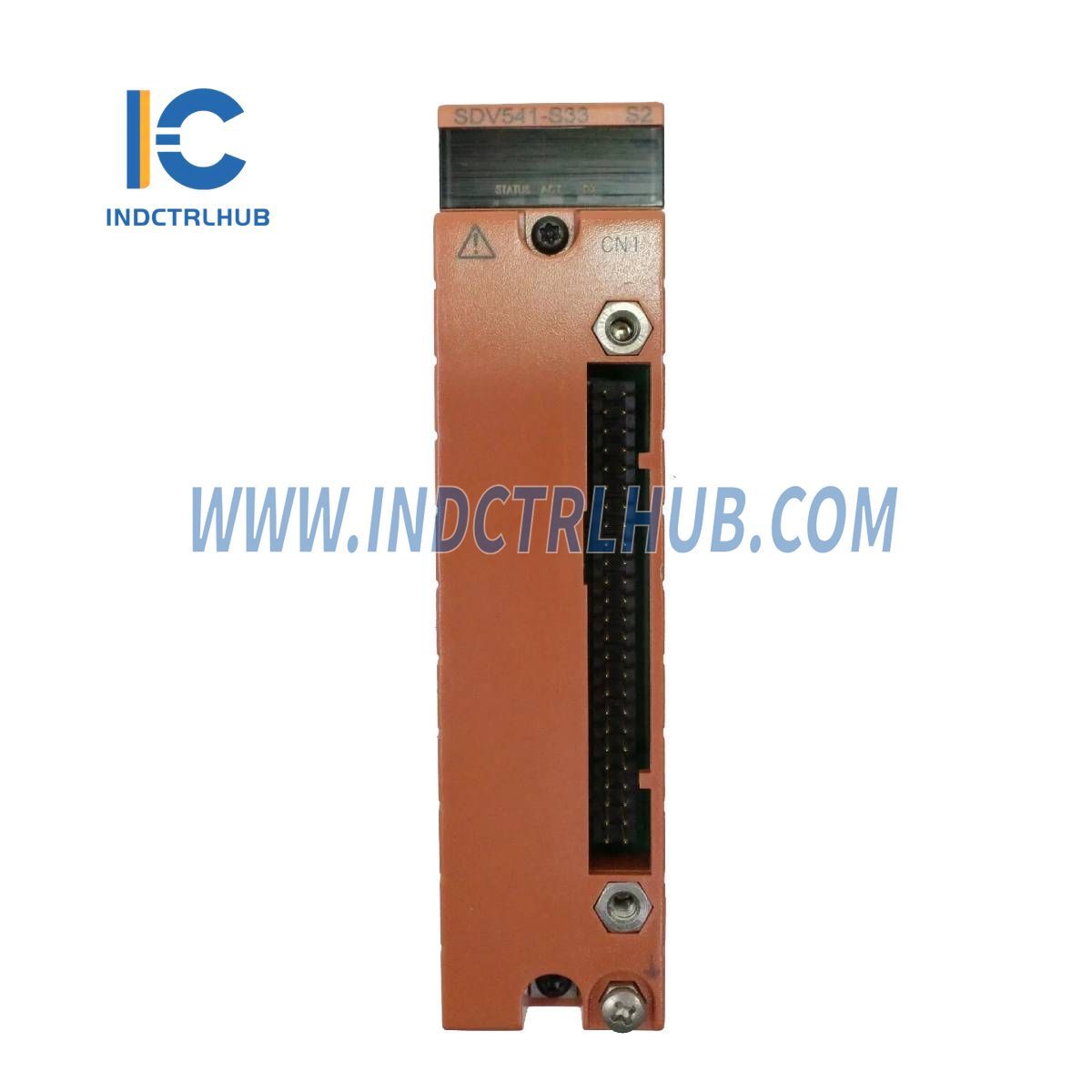

Yokogawa SDV541-S33 S2 Модул за цифров изход

Модел/номер на част

SDV541-S33 S2

Описание

Цифров изходен модул

Брой изходи

16-канален, модулна изолация (*3)

Изходно напрежение

24 V DC

Спад на изходното напрежение

Максимум 1 V

Номинална стойност на външно захранване

24 V DC, минимум 3.4 A

Външен захранващ блок

24 V DC + 20 % / -10 % (*4)

Токов капацитет

3.4 A

Максимален ток на изтичане (изход изключен)

1.6 mA

Формат на изхода

Източник на ток

Максимален товарен ток

0.2 A/изходна линия (общо 3.2 A за всички изходни линии) (*3) (*5)

Минимален товарен ток

35 mA

Обхват на товарното съпротивление

120 до 685 Ω (*6)

Време за отговор на изхода

Максимум 30 ms

Издържливо напрежение (*1) (*2)

2 kV AC между изходните сигнални линии и системата за 1 минута, 16-те входни линии са свързани колективно (отрицателни линии) (*7)

Токова консумация

Максимум 300 mA (5 V DC), максимум 150 mA (24 V DC)

Тегло

Прибл. 0.29 кг (за притискащ клемен блок или MIL кабел), прибл. 0.31 кг (с адаптер за интерфейс на специализиран сигнален кабел)

Външна връзка

Притискащ клемен блок за налягане, MIL кабел, Специализиран сигнален кабел (AKB331, AKB651)

Модул за цифров изход (16-канален, 24 V DC, изолация на модула)

SDV541

-S

Стандартен тип

5

За терминален блок с пресоваща скоба или MIL кабел без взривозащита

6

С адаптер за интерфейс на сигнален кабел без взривозащита (*1)

E

За терминален блок с пресоваща скоба или MIL кабел с взривозащита

F

С адаптер за интерфейс на сигнален кабел и взривозащита (*1)

3

С ISA Standard G3 и температура (-20 до 70 °C)

C

С ISA стандарт G3 и инсталация с висока плътност (-20 до 70 ºC)

/B4S00

С терминален блок с пресоваща скоба за цифров изход (без абсорбер на пренапрежение) [Модел: STB4S-00]

/B4S10

С терминален блок с пресоваща скоба за цифров изход (с абсорбер на пренапрежение) [Модел: STB4S-10]

/B4D00

С двоен резервен терминален блок с пресоваща скоба за цифров изход (без абсорбер на пренапрежение) (*2) [Модел: STB4D-00]

/B4D10

С двоен резервен терминален блок с пресоваща скоба за цифров изход (с абсорбер на пренапрежение) (*2) [Модел: STB4D-10]

/PRP

С предпазен щифт срещу неправилно включване (*3)

/CCC01

С капак за конектор за MIL кабел (за плосък лентов кабел) [Модел: SCCC01]

/CCC02

С капак за конектор за MIL кабел (за кабел с отделни проводници) [Модел: SCCC02]
