Product Description
🔹 Общи данни
|
Производител |
Йокогава |
|---|---|
|
Модел/номер на част |
AAR181-S50 |
|
Описание |

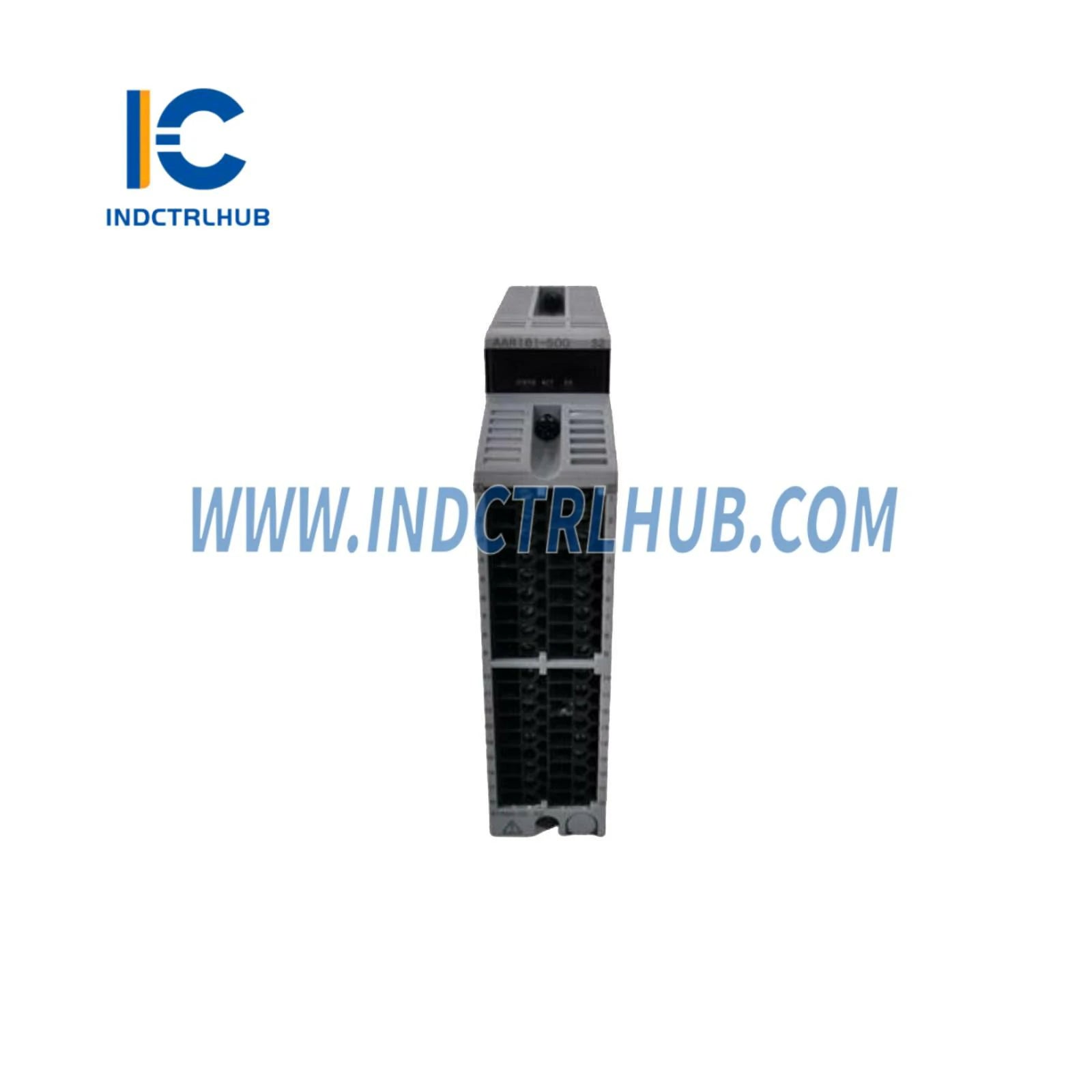

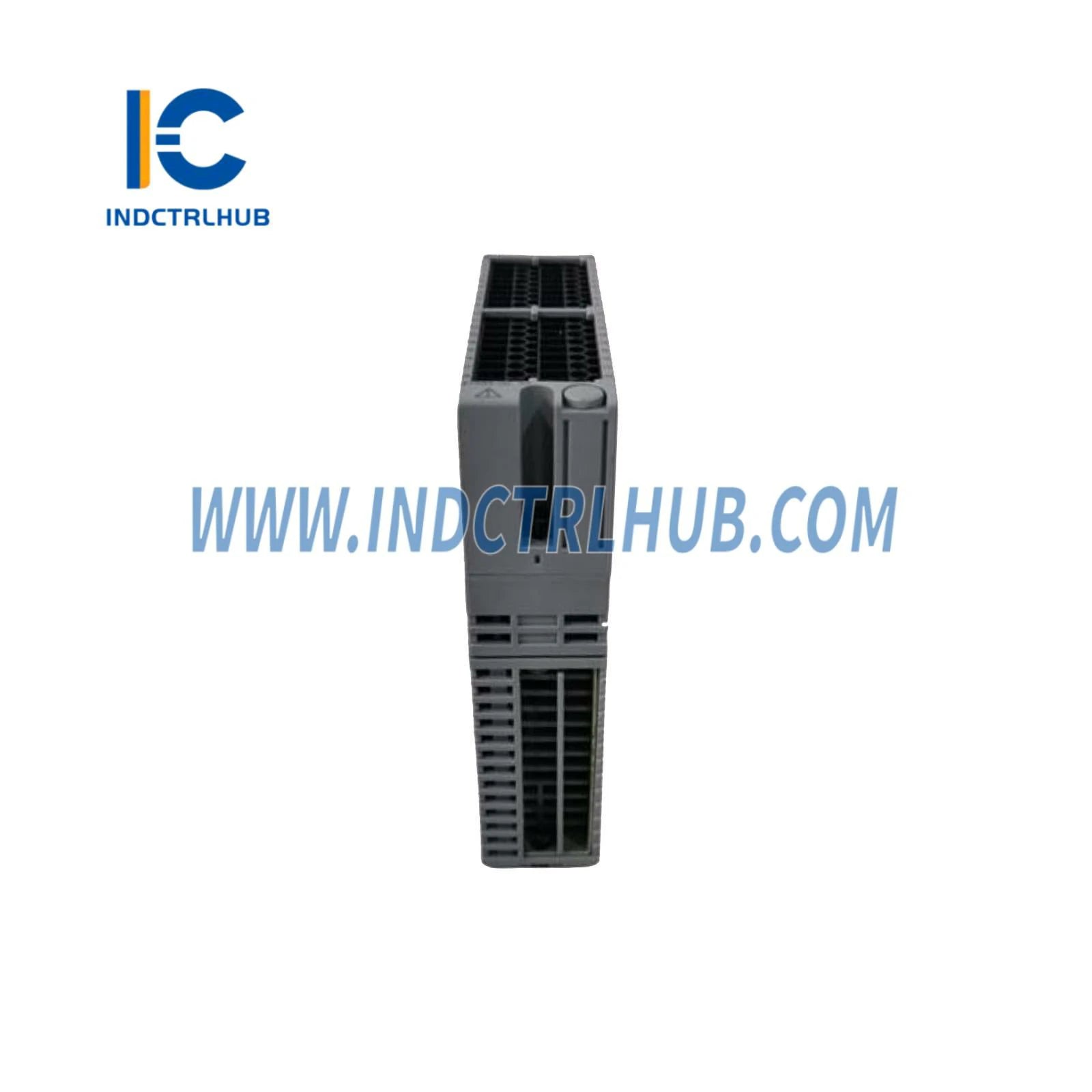

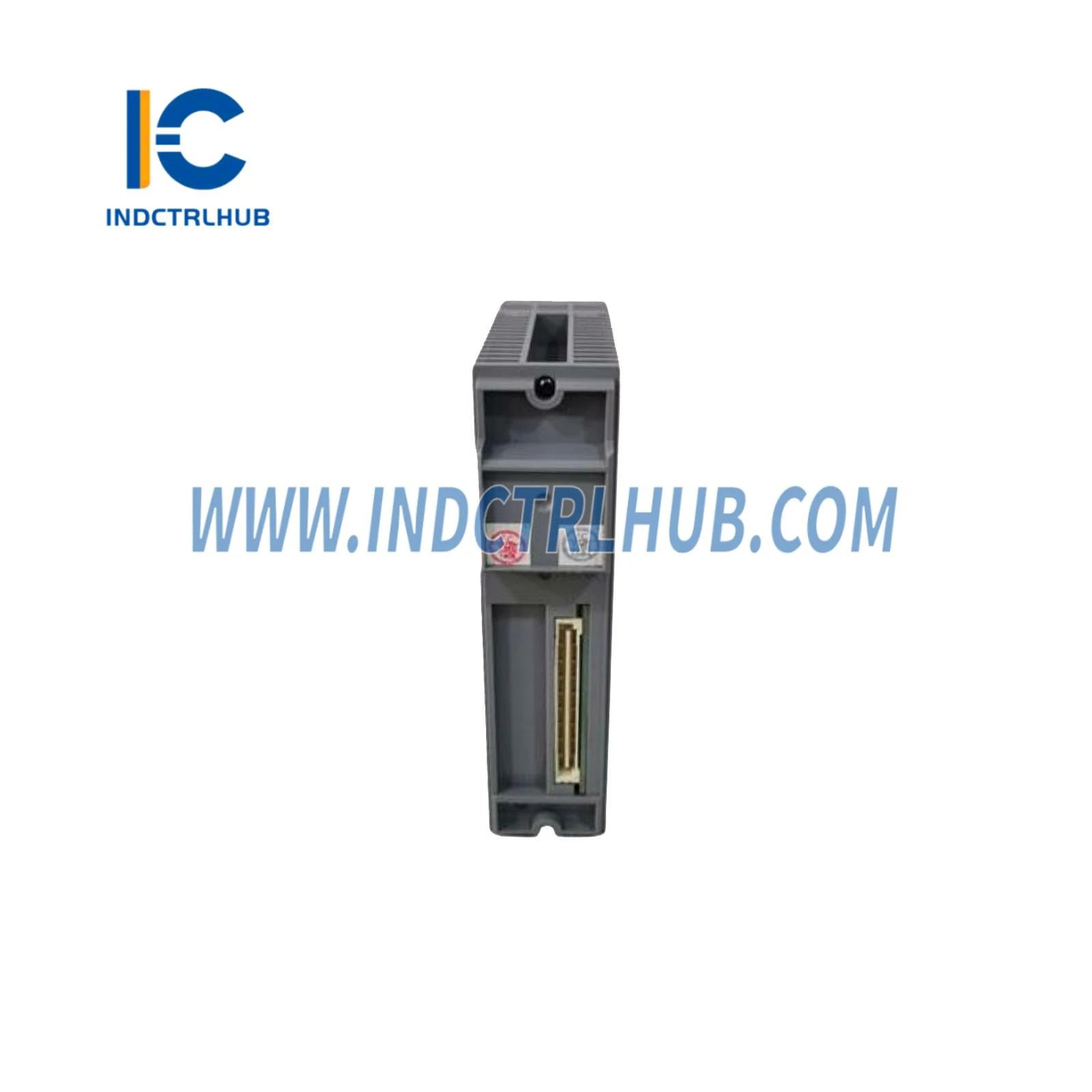

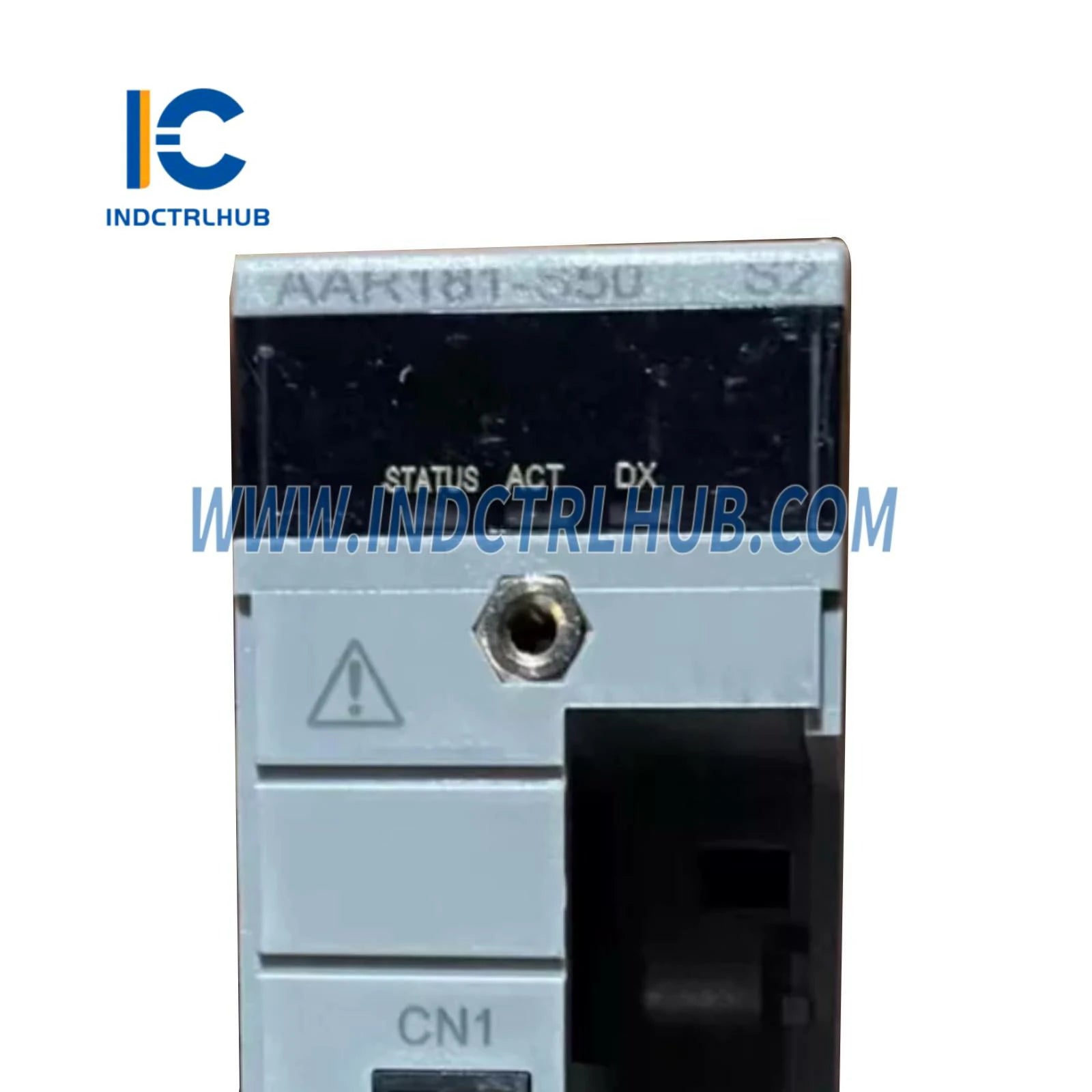

12-канален изолиран RTD входен модул (без защита от експлозия) |
🔹 Технически спецификации
|
Артикул |
Спецификация |
|---|---|
|
Модел |
AAR181 |
|
Входни канали |
12, изолирани |
|
Поддържан тип вход |
Само RTD (Pt100, 3-жилен тип; според JIS C1604:1997, IEC751:1995) |
|
Допустимо входно напрежение |
±5 V |
|
Издържливо напрежение |
1500 V AC (между входа и системата, за 1 минута) |
|
Входно съпротивление |
≥2 MΩ (захранване ВКЛ и ИЗКЛ) |
|
Точност (RTD) |
±120 mΩ |
|
Общо допустимо съпротивление на окабеляването |
40 Ω или по-малко (на проводник) (*2) |
|
Измервателен ток |
1 mA (за RTD вход) |
|
Температурен дрейф |
±120 mΩ/10 °C (RTD вход) |
|
Компенсация на референтния съединител |
Не е приложимо за RTD |
|
Период на обновяване на данните |
1 секунда |
|
Настройка за изгаряне |
Всички канали могат да се конфигурират заедно (Наличен/Не е наличен - НАГОРЕ/НАДОЛУ, 60 с детекция) |
|
Максимален токов разход |
450 mA (5 V DC) |
|
Тегло |
Прибл. 0,2 кг |
|
Външна връзка |
Притискащ клемен терминал |
🔹 Конфигурация на модела
|
Модел |
Описание |
|---|---|
|
AAR181 |
RTD входен модул (12-канален, изолиран) |

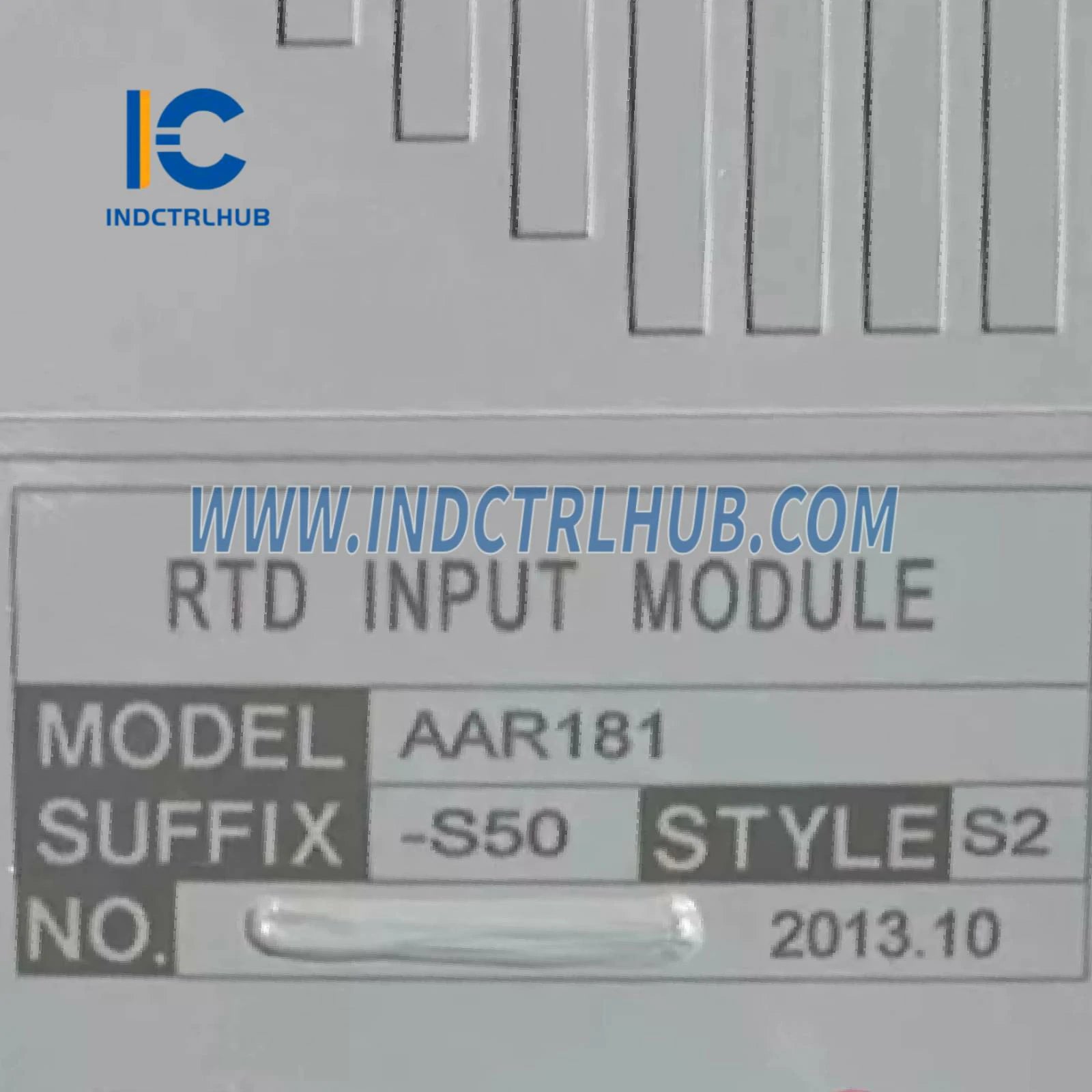

Разбивка на суфиксния код (AAR181-S50)
|
Суфикс |
Описание |
|---|---|
|
-S |
Стандартен тип |
|
5 |
Без експлозионна защита |
|
0 |
Основен тип (стандартна конфигурация, без G3/опция за висока температура) |
🔹 Опционални кодове (не са включени по подразбиране)
|
Код на опция |
Описание |
|---|---|
|
/R8S00 |
Терминален блок с пресоващ скоба за RTD [Модел: ATR8S-00] |
|
/R8S10 |
Терминален блок с пресоващ скоба и абсорбер на пренапрежение [Модел: ATR8S-10] |
|
/R8D00 |
Двоен терминален блок с пресоващ скоба за RTD [Модел: ATR8D-00] |
|
/R8D10 |
Двоен терминален блок с пресоващ скоба и абсорбер на пренапрежение [Модел: ATR8D-10] |
|
/CCC01 |
Капак за конектор за MIL кабел [Модел: ACCC01] |
