Product Description
🔹 Общи данни
|
Категория |
Подробности |
|---|---|
|
Производител |
Алън-Брадли |
|
Модел/номер на част |
1756-OF8IH |
|
Описание |

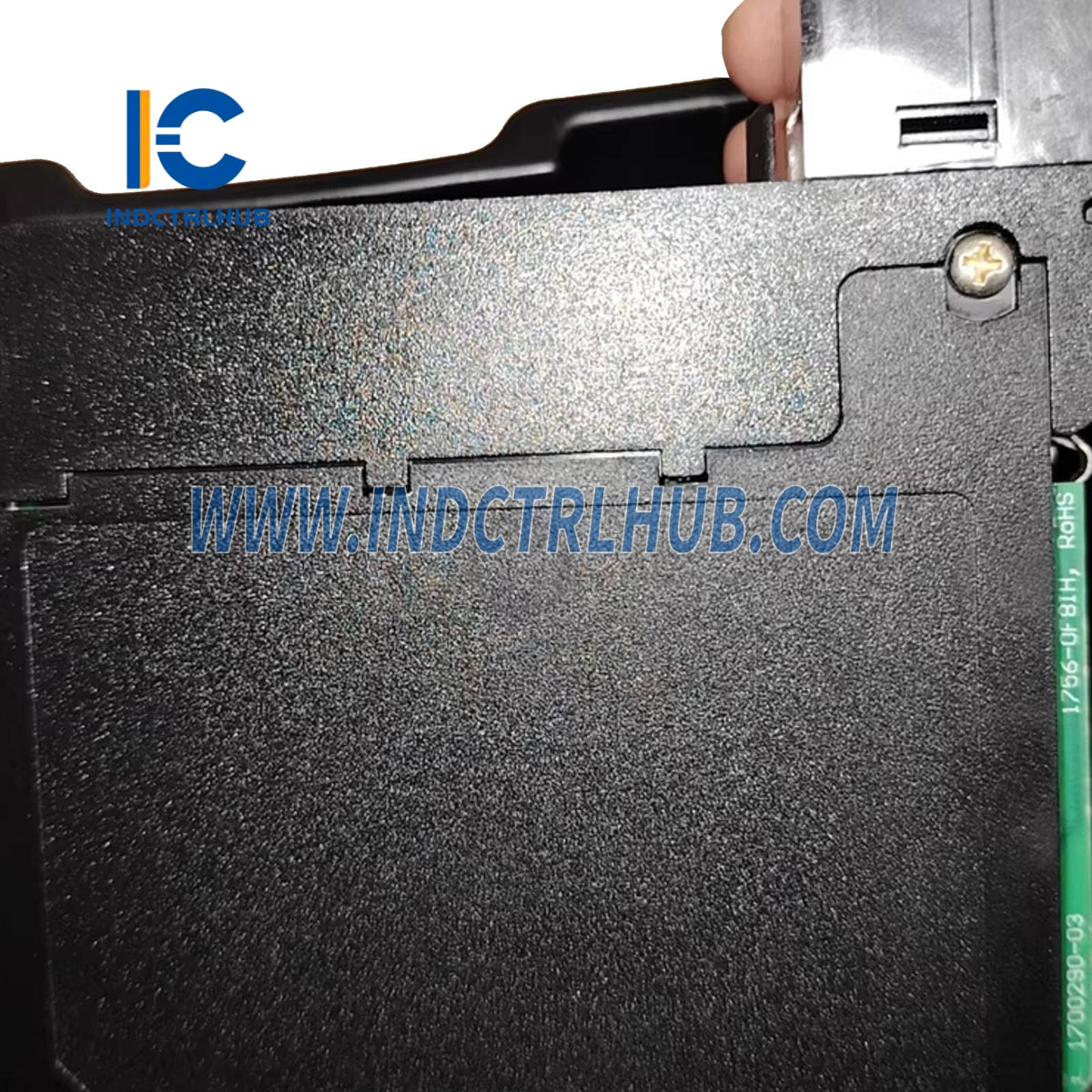

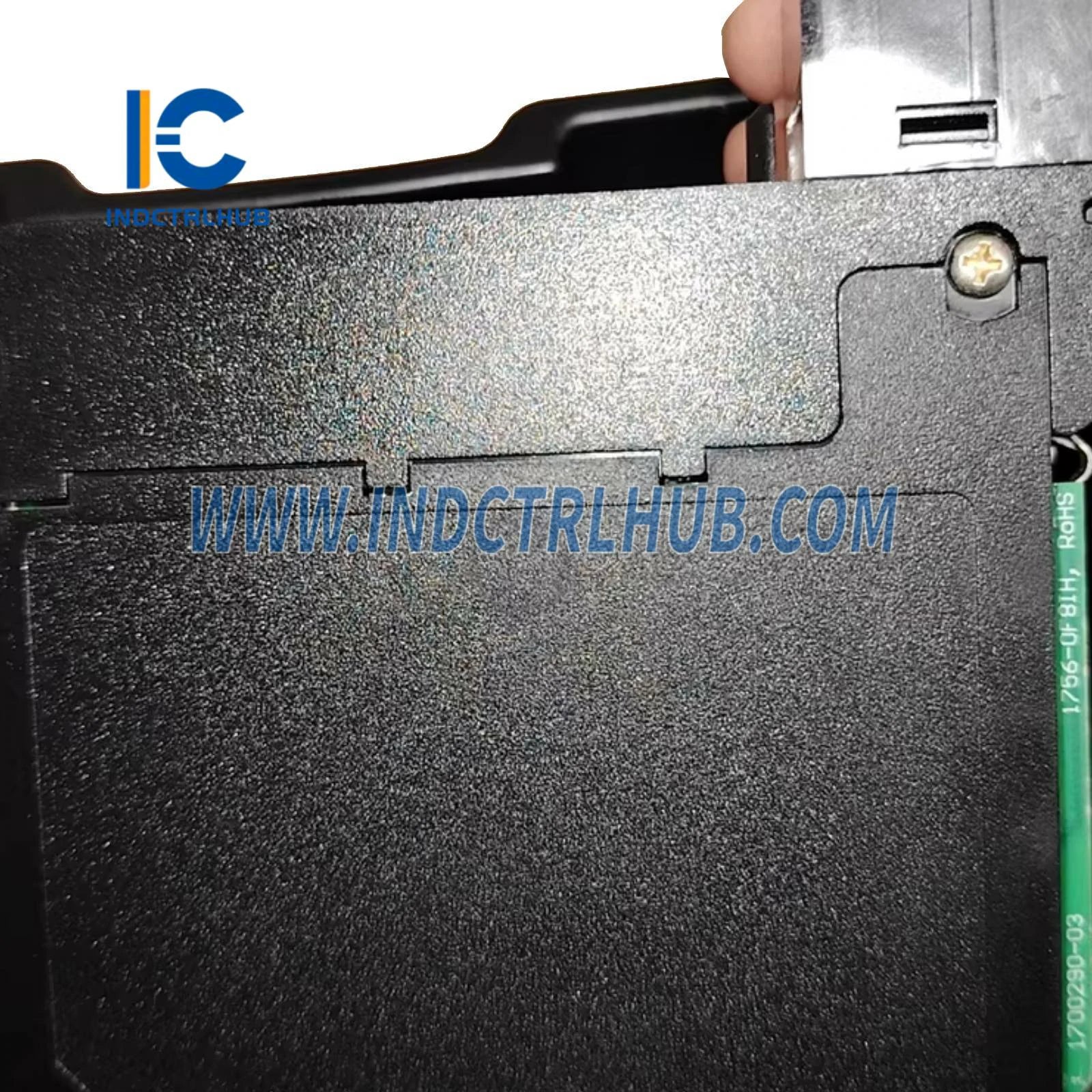

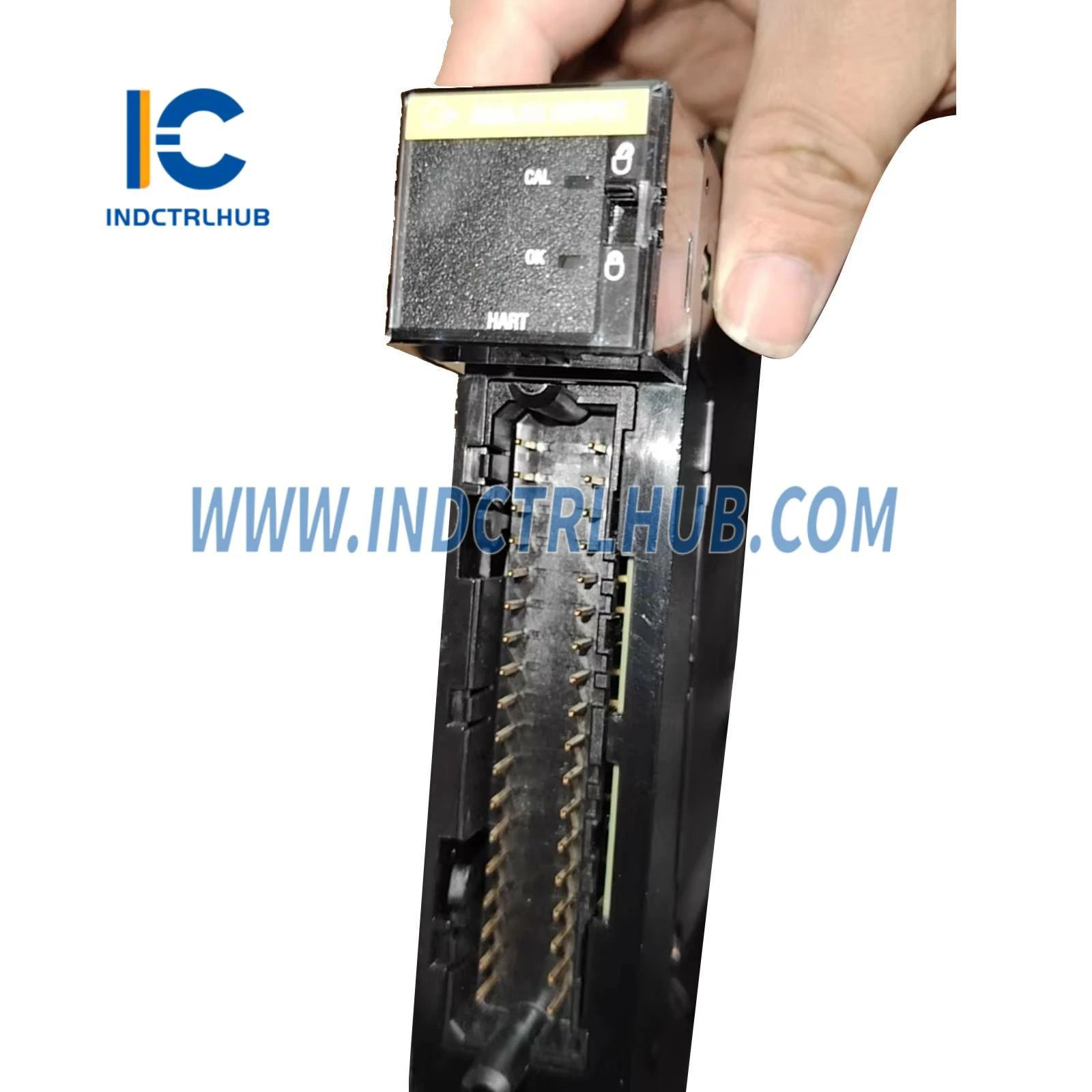

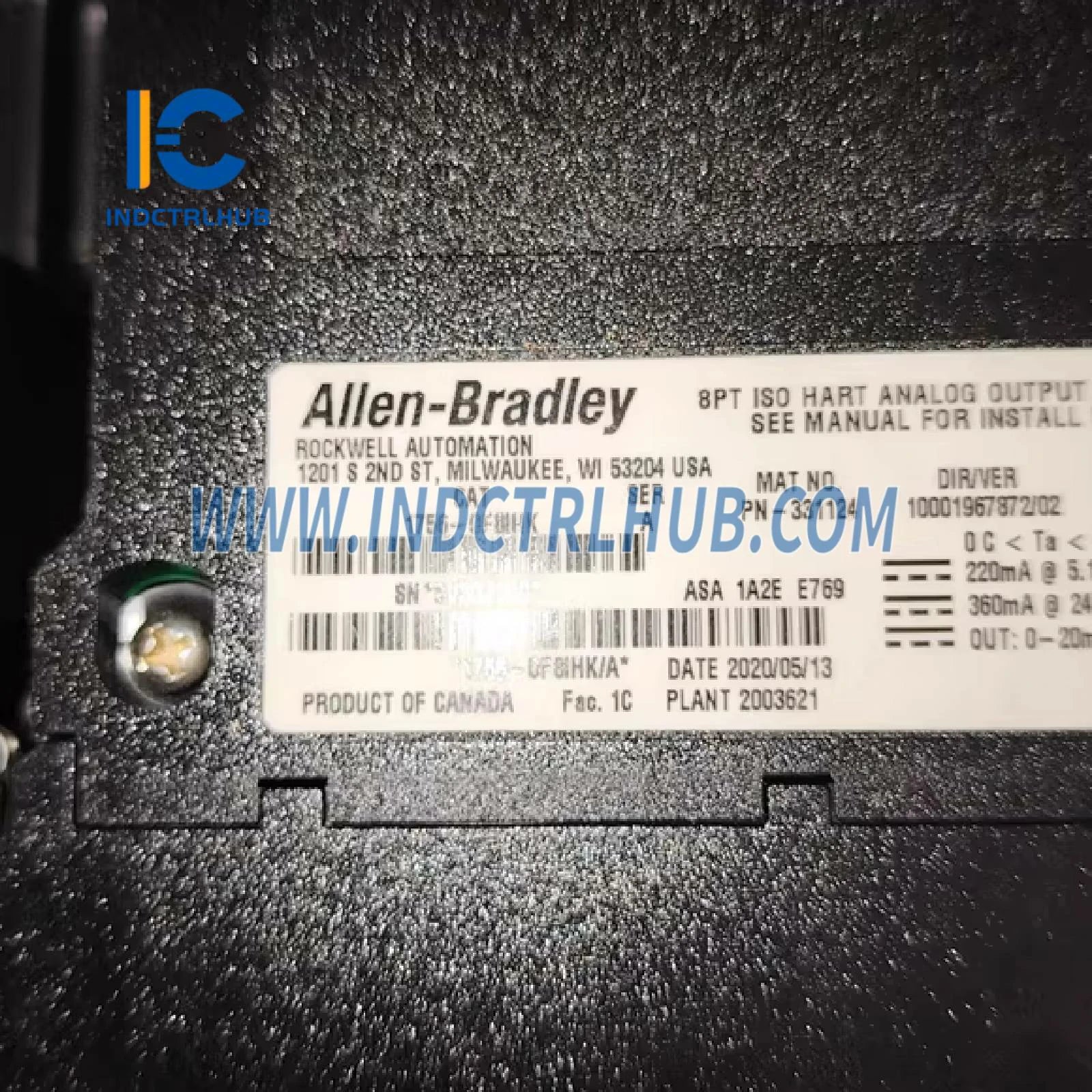

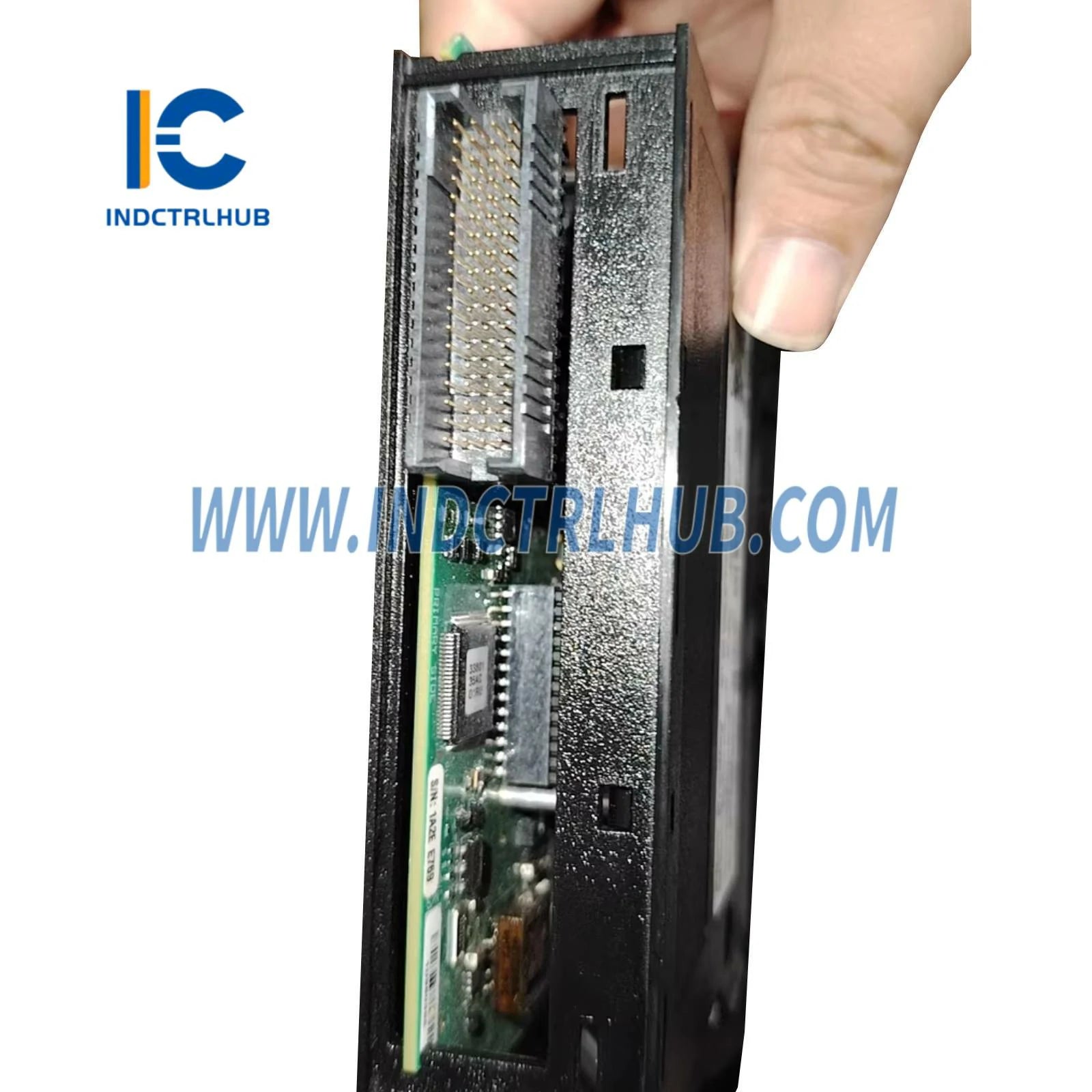

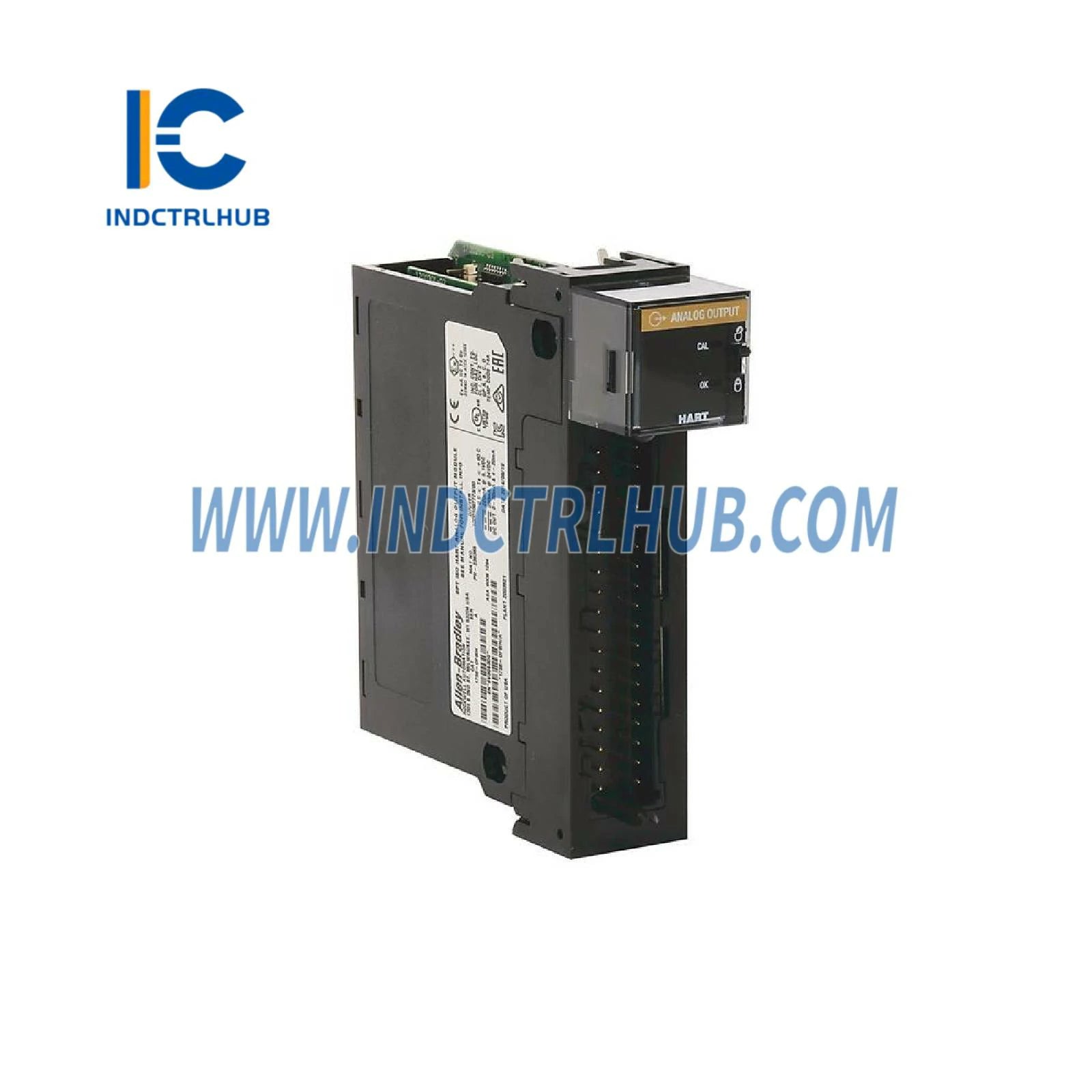

ControlLogix аналогов изходен модул, 8 изолирани токови изхода с поддръжка на HART |
🔹 Технически спецификации
|
Атрибут |
Подробности |
|---|---|
|
Изходи |
8 токови канала |
|
Обхват на изхода |
0…20 mA, 4…20 mA |
|
Резолюция |
15 бита в рамките на 24 mA (732 nA на бит) |
|
Номинали на напрежение и ток |
- Задна шина: 220 mA @ 5.1V DC, 360 mA @ 24V DC - Обхват на изходното напрежение: 5…30V DC - Изходен ток: 0…20 mA, 4…20 mA |
|
Токова консумация при 24V |
400 mA (оценено) |
|
Максимална мощност на разсейване |
Номинално 6.5 W - <6.4 W с товар 50 Ω - <6.5 W с товар 250 Ω - <6.7 W с товар 750 Ω |
|
Откриване на отворена верига |
Да, за токов изход ≥ 0.1 mA |
|
Максимална защита от пренапрежение |
±24V DC |
|
Защита при късо съединение на изхода |
Електронно ограничено до ≤ 21 mA |
|
Възможност за задвижване |
50…750 Ω с оцеляване при късо съединение |
|
Максимално реактивно натоварване |
10 µH |
|
Време за установяване |
< 23 ms (HART деактивиран), < 100 ms (HART активиран) до 95% с резистивни натоварвания |
|
Калибрирана точност при 25°C |
0.15% от обхвата @ 4…20 mA |
|
Интервал на калибриране |
12 месеца типично |
|
Дрифт на офсета |
±3 ppm от пълния обхват/°C (типично 72 nA/°C) |
|
Дрейф на усилването с температурата |
±4 ppm от пълния обхват/°C |
|
Грешка на модула |
0.3% @ 4…20 mA |
|
Време за сканиране на модула (Оценка) |
~1 с (с всички канали с активиран HART) |
|
Формат на данните |
IEEE 32-битов плаващ десетичен формат |
|
Метод на изходно преобразуване |
R-Ladder DAC |
|
Изолационно напрежение |
250V непрекъснато - Подсилен: изходи към задната шина - Основен: изход към изход & изход към земя |
|
Ключ за модул |
Електронен, конфигурируем чрез софтуер |
🔹 Физически характеристики
|
Атрибут |
Подробности |
|---|---|
|
Подвижен клемен блок |
1756-TBCH, 1756-TBS6H |
|
RTB Кийинг |
Потребителски дефинирана механична |
|
Ширина на слота |
1 |
|
Размер на проводника |
0.33…2.1 mm² (22…14 AWG), твърд/многожилен екраниран меден проводник, 105 °C рейтинг |
|
Максимална изолация |
1.2 мм (3/64 инч.) |
|
Затягане на клемната блокировка |
0.5 N•m (4.4 lb•in) |
|
Категория окабеляване |
Категория 2 (сигнални портове) |
|
Тип проводник |
Мед |
|
Клас на корпуса |
Няма (отворен стил) |
|
Код на температурата |
- Северноамерикански: T4A - ATEX: T4 - IECEx: T4 |
