Product Description

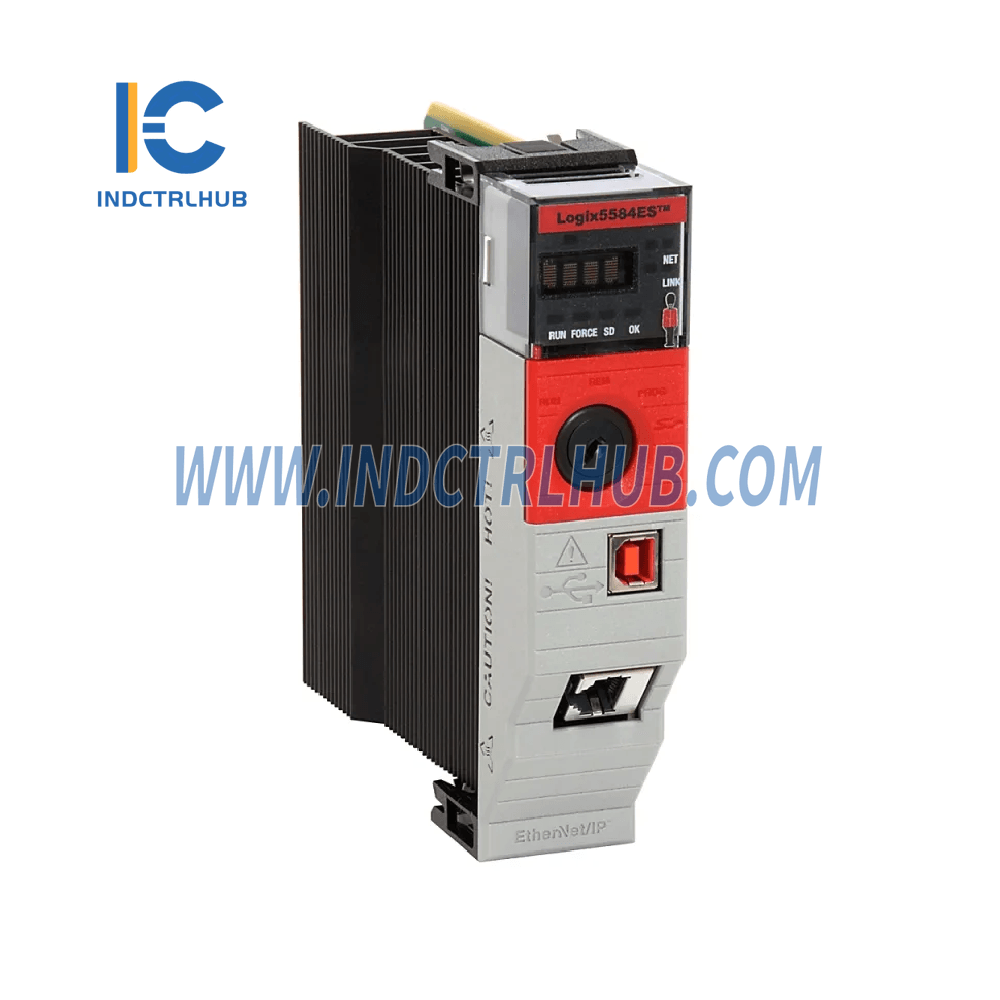

Модел/номер на част: 1756-L81ES - ControlLogix 5580 контролер
Технически спецификации
| Атрибут | 1756-L81ES |
|---|---|
| Потребителска памет | 3 MB |
| Памет за безопасност | 1.5 MB |
| Конфигуриран I/O | Цифров I/O, макс. 128 000 |
| Аналогов I/O, макс. 4000 | |
| Опционално паметово хранилище | 2 GB Secure Digital карта (1784-SD2) |
| Модул за съхранение на енергия | Вграден, неизваждаем |
| Брой на захранващите цикли | 80,000 |
| Токова консумация | @ 1.2V DC: 5.0 mA |
| @ 5.1V DC: 1.20 A | |
| Разсейване на мощност | 6.2 W |
| Термично разсейване | 21.2 BTU/hr |
| Изолационно напрежение | 50V (непрекъснато) |
| Тегло | 0.394 kg (.868 lb) |
| Ширина на слота | 1 |
| Местоположение на модула | Базирано на шаси, всеки слот |
Изисквания за захранване
-
Стандартно захранване:
1756-PA50, 1756-PA72, 1756-PA72K, 1756-PA75, 1756-PA75K, 1756-PB50, 1756-PB72, 1756-PB72K, 1756-PB75, 1756-PB75K, 1756-PH75, 1756-PC75 -
Резервно захранване:
1756-PA75R, 1756-PA75RK, 1756-PB75R, 1756-PB75RK, 1756-PSCA2, 1756-PSCA2K
Спецификации на околната среда
| Атрибут | Стойност |
|---|---|
| Работна температура (SIL 2/PLd) | 0 °C до +60 °C (+32 °F до +140 °F) |
| Шаси Серия C: 0 °C до +50 °C (+32 °F до +122 °F) | |
| Работна температура (SIL 3/PLe) | 0 °C до +60 °C (+32 °F до +140 °F) |
| Шаси Серия C: 0 °C до +50 °C (+32 °F до +122 °F) | |
| Температура при неработещо състояние | -40 °C до +85 °C (-40 °F до +185 °F) |
| Относителна влажност | 5% до 95% без кондензация |
| Вибрация | 2 g @ 10…500 Hz (IEC 60068-2-6) |
| Работен удар | 30 g (IEC 60068-2-27) |
| Неоперативен удар | 30 g (IEC 60068-2-27) |
EMC (Електромагнитна съвместимост)
- ESD имунитет: IEC 61000-4-2 6 kV контакт, 8 kV въздушни разряди
- Излъчван RF имунитет: IEC 61000-4-3 10V/m, 80% AM от 80–2000 MHz
- Имунитет при пренапрежения: IEC 61000-4-5 ±2 kV линия-земя (CM) на Ethernet портове
- Проводена RF имунитет: IEC 61000-4-6 10V rms, 1 kHz синусоидална вълна 80% AM от 150 kHz…80 MHz
