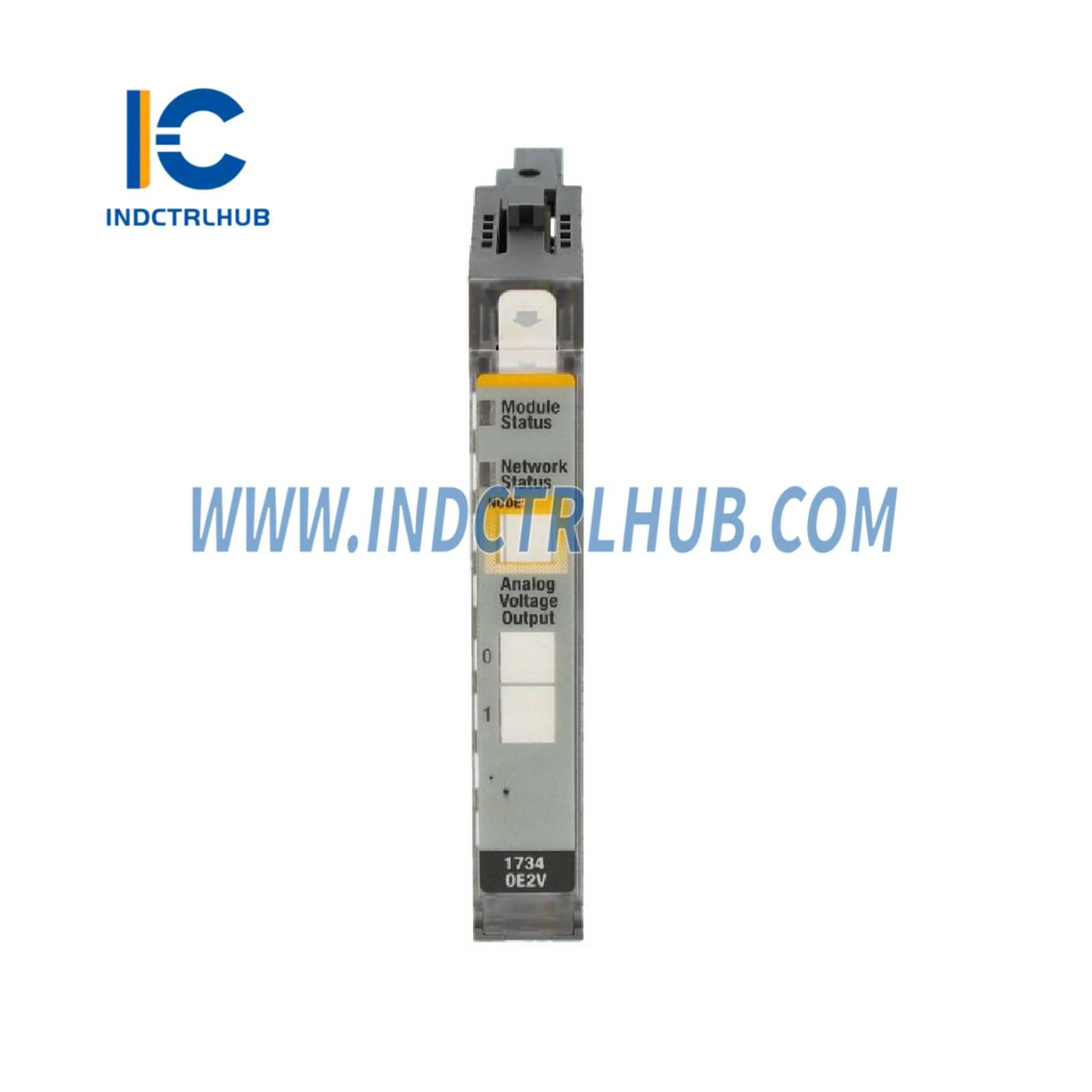

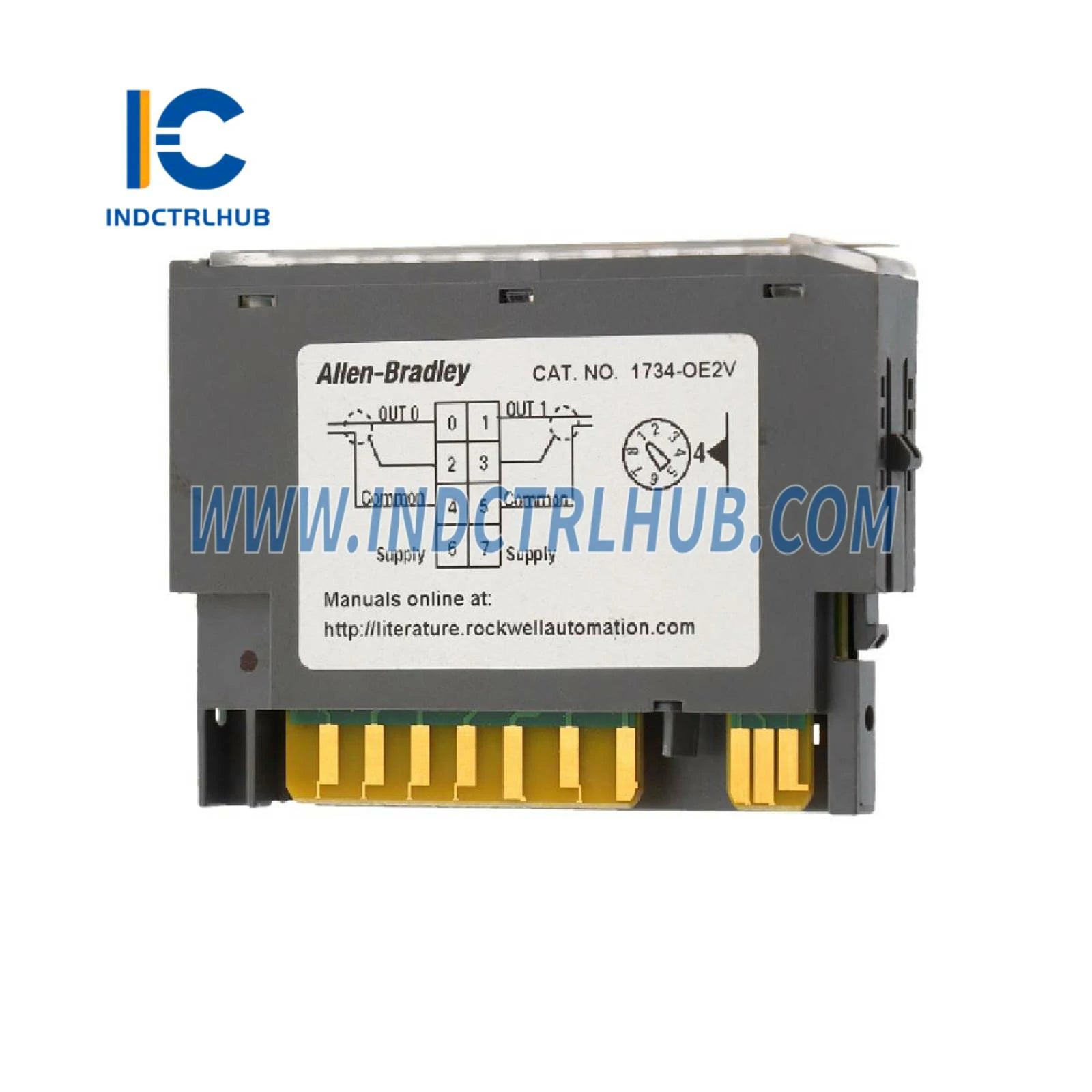

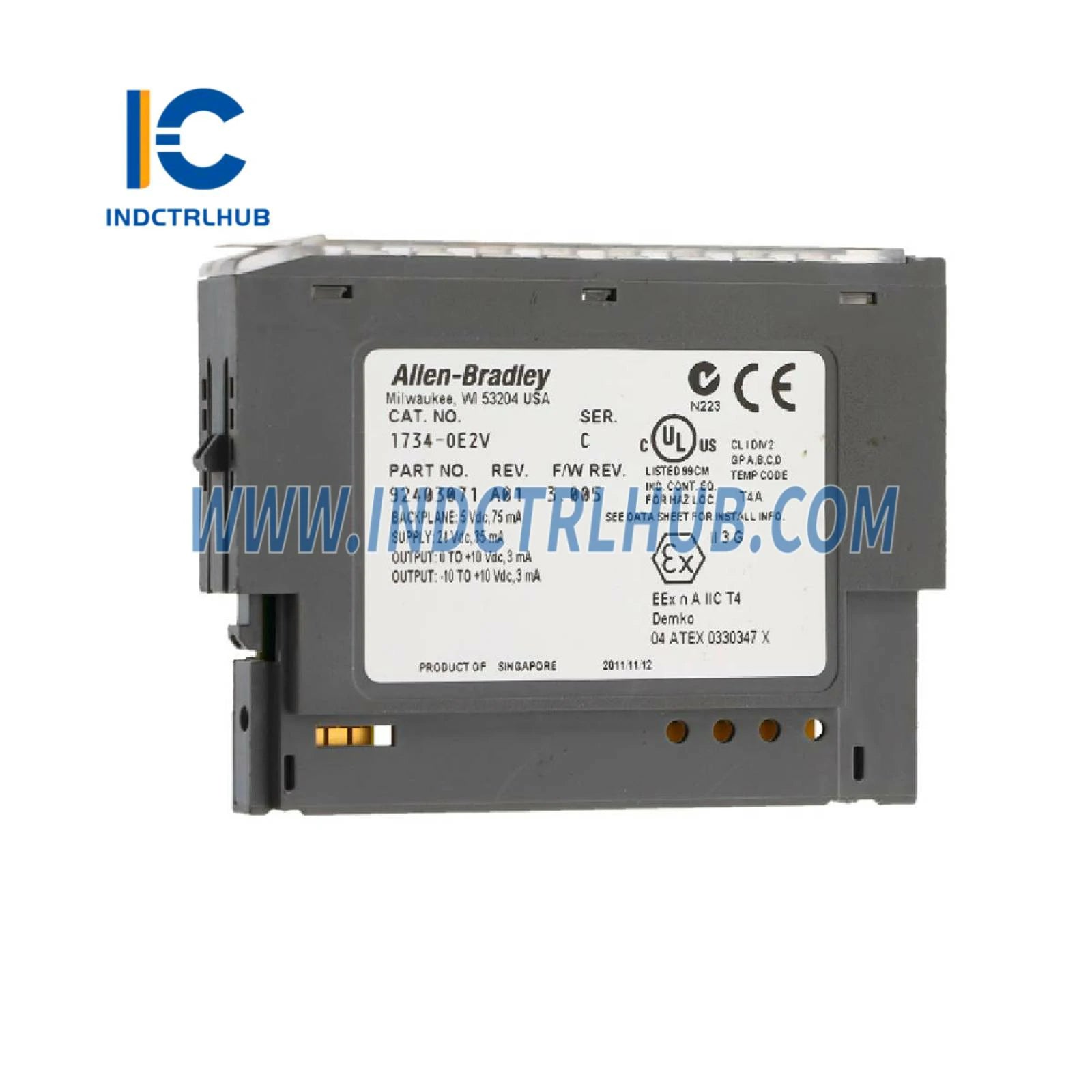

ALLEN BRADLEY 1734-0E2V Аналогов модул за изходно напрежение
ALLEN BRADLEY 1734-0E2V Аналогов модул за изходно напрежение
Manufacturer: ALLEN BRADLEY
Product No.: 1734-0E2V
Condition:1000 в наличност
Product Type: Аналогов модул за изходно напрежение
Product Origin: USA
Payment: T/T, Western Union
Weight: 36g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
__ Общи данни
|
Производител |
Allen-Bradley |
|---|---|
|
Номер на модел/част |
1734-OE2V |
|
Описание |
POINT I/O 2-канален аналогов изход за напрежение |
_
__ Индикатори за мрежов статус
|
Статус |
Описание |
|---|---|
|
Изключено |
Устройството не е онлайн (не е захранено или не е завършил теста dup_MAC-ID) |
|
Пулсиращо зелено |
Устройството е онлайн, но няма установени връзки |
|
Зелено |
Устройството е онлайн и има установени връзки |
|
Пулсиращо червено |
Една или повече I/O връзки са в състояние на изтичане на времето |
|
Червен |
Критична повреда на връзката _ неуспешно комуникационно устройство |
|
Премигващо червено/зелено |
Комуникационна грешка _ открита грешка при достъп до мрежата |
_
__ Индикатори за изходен статус
|
Статус |
Описание |
|---|---|
|
Изключено |
Устройството е в CAL режим |
|
Пулсиращо зелено |
Каналът се калибрира |
|
Зелено |
Нормална работа; каналът активно контролира изходите |
|
Пулсиращо червено |
Открито ниско или високо ограничение; няма налично захранване от полето |
|
Червен |
Няма налично захранване от полето |
_
__ Спецификации на изхода
|
Атрибут |
1734-OE2V / 1734-OE2VK |
|---|---|
|
Брой изходи |
2 еднопосочни, неизолирани, напрежения |
|
Резолюция |
14-битов (13 плюс знак) |
|
Изходно напрежение |
0V докато не се установи комуникация |
|
Обхват на напрежението |
0_10V (конфигурируем) (-0.0V под, +0.5V над) |
|
Абсолютна точност |
0.1% от пълния обхват при 25°C |
|
Дрифт на точността с температурата |
5 ppm/°C |
|
Стъпков отговор (до 63% от пълния обхват) |
24 µs |
|
Токово натоварване на изхода за напрежение |
3 mA |
|
Тип преобразуване |
Цифрово-аналогов преобразувател |
|
Честота на преобразуване |
20 µs |
|
Формат на данните |
Цяло число със знак |
|
Калибриране |
Заводски калибриран |
|
Съвместимост с терминална основа |
1734-TB, 1734-TBS, 1734-TB3, 1734-TB3S, 1734-TOP, 1734-TOPS |
|
Затягане на винта на терминалната основа |
0.6 N_m (7 lb_in) |
|
Индикатори (логическа страна) |
1 зелен/червен (статус на модула), 1 зелен/червен (статус на мрежата), 2 зелени/червени (статус на изхода) |
|
Позиция на ключа |
4 |
_
__ Технически характеристики на захранването и електрическите параметри
|
Атрибут |
Стойност |
|---|---|
|
Ток POINTBus (макс.) |
75 mA при 5V DC |
|
Максимална мощност на разсейване |
1.0 W |
|
Термично разсейване (макс.) |
3.4 BTU/ч |
|
Изолационно напрежение |
50V непрекъснато (тествано при 2200V DC за 60 секунди) |
|
Външно DC захранване |
24V DC (номинално), 10_28.8V DC (обхват) |
|
Ток на захранване |
35 mA @ 24V DC (включително изходи @ 3 mA) |
_
__ Физически и екологични спецификации
|
Атрибут |
Стойност |
|---|---|
|
Размери (В x Ш x Д) |
Прибл. 56 x 12 x 75.5 мм (2.21 x 0.47 x 2.97 инча) |
|
Тегло (приблизително) |
36 г (1.27 унции) |
|
Категория на проводника |
1 - на сигнални портове |
|
Размер на проводника |
0.25_2.5 mm² (22_14 AWG) твърд или усукан меден проводник, с рейтинг 75°C (167°F) или повече, максимална изолация 1.2 мм (3/64 инча) |
|
Клас на корпуса |
Няма (отворен тип) |
|
Северноамерикански температурен код |
T4 / T4A |
|
UKEX/ATEX Температурен код |
T4 |
|
IECEx Температурен код |
T4 |
_
