Product Description
🔹 Общи сведения
|
Производител |
Алън-Брадли |
|---|---|
|
Модел/номер на част |

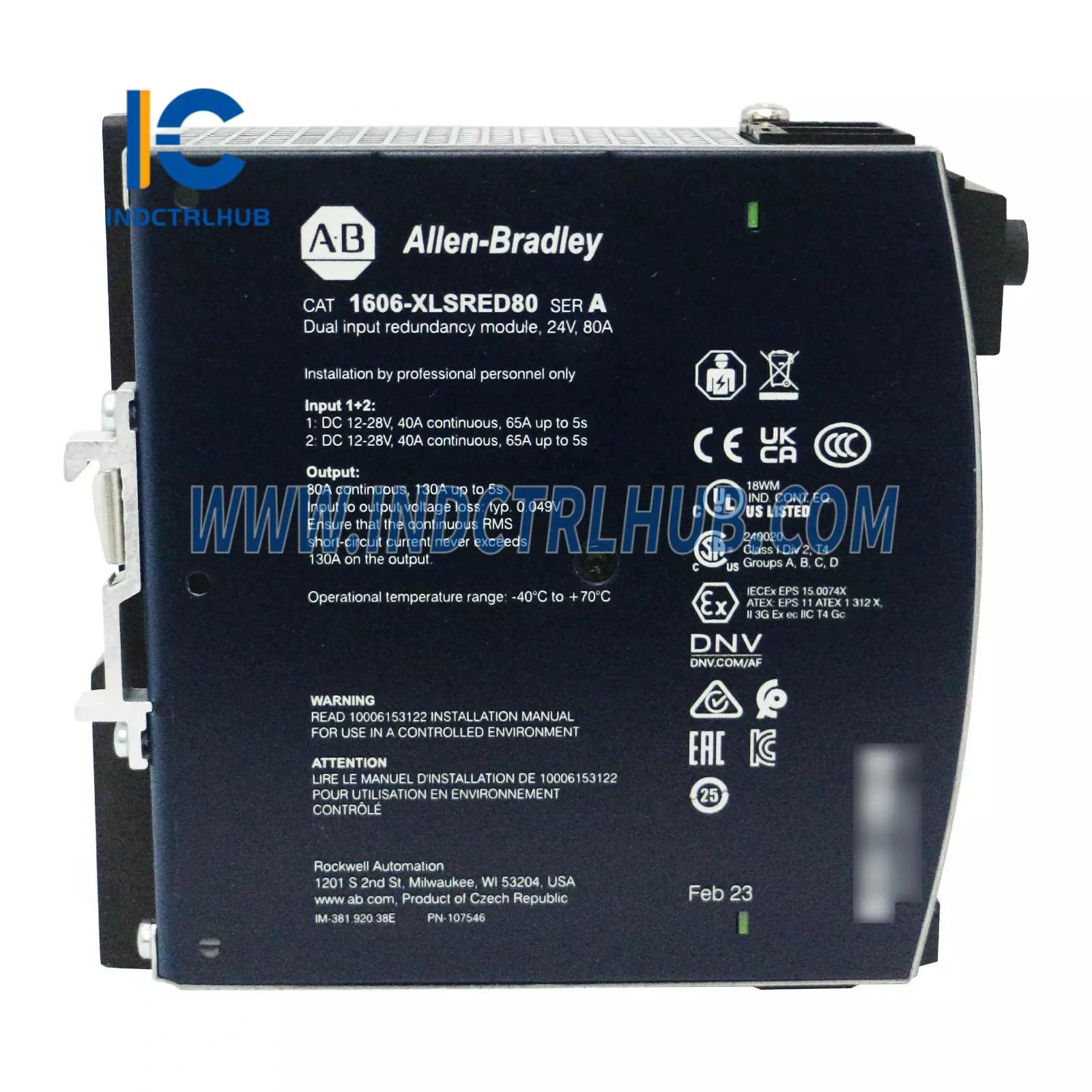

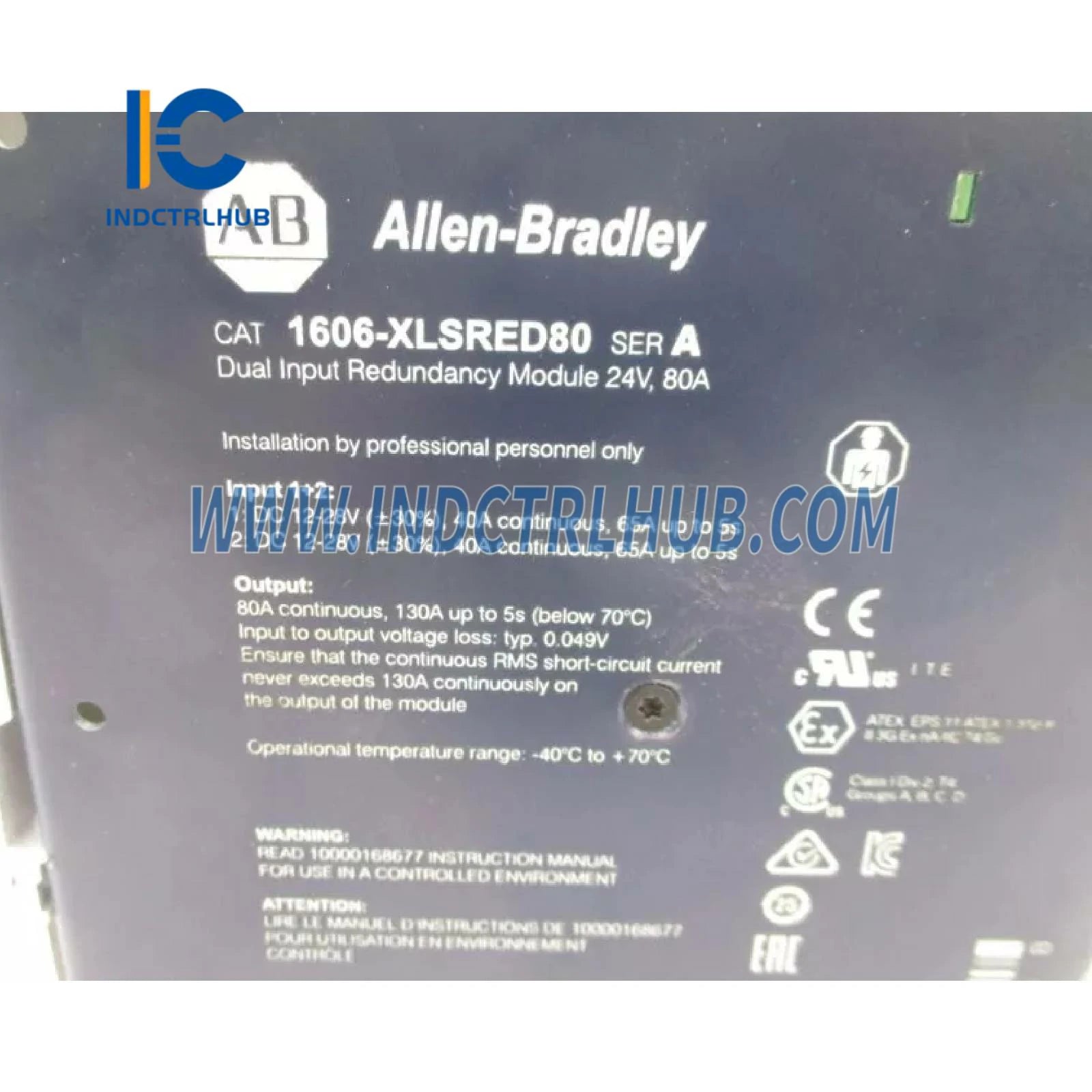

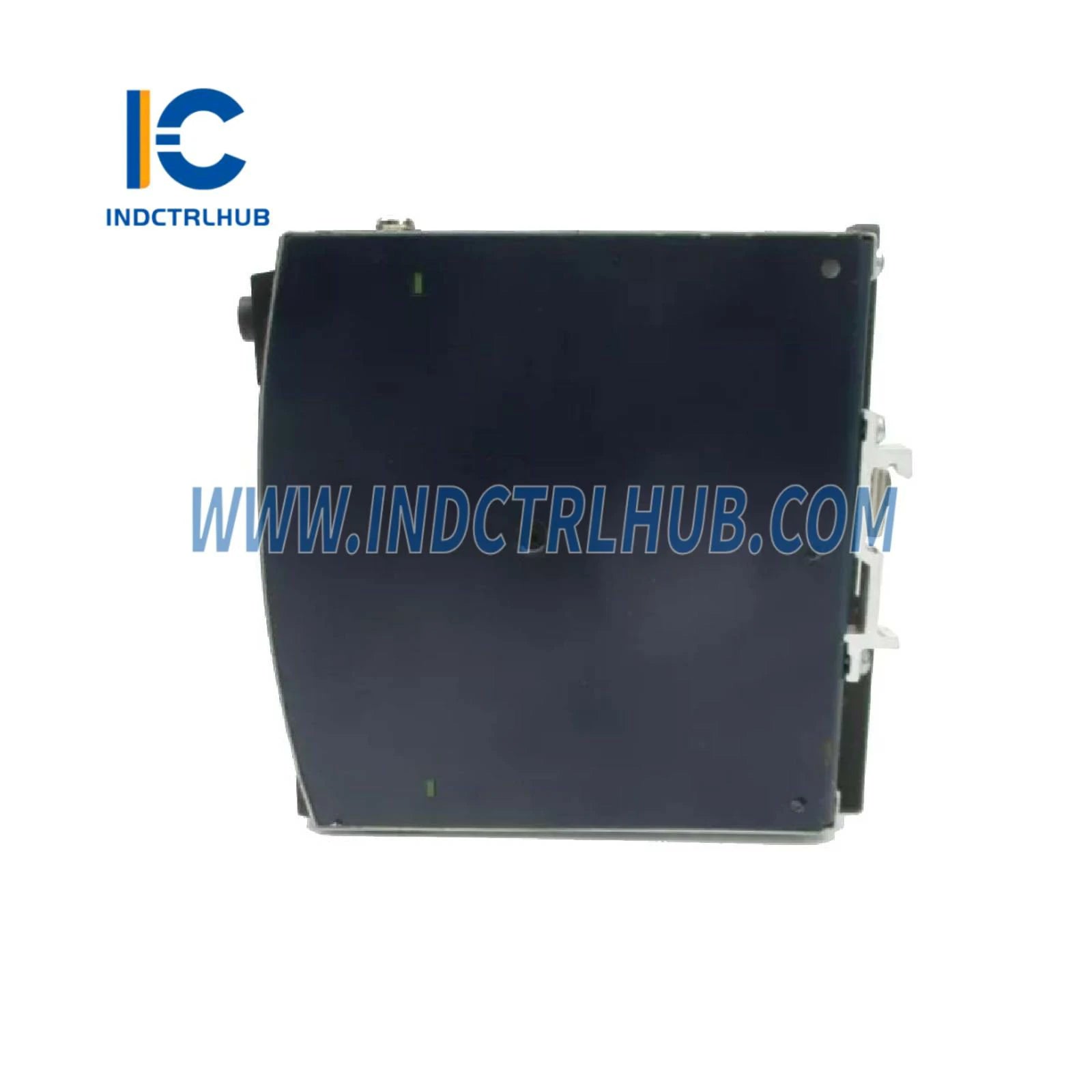

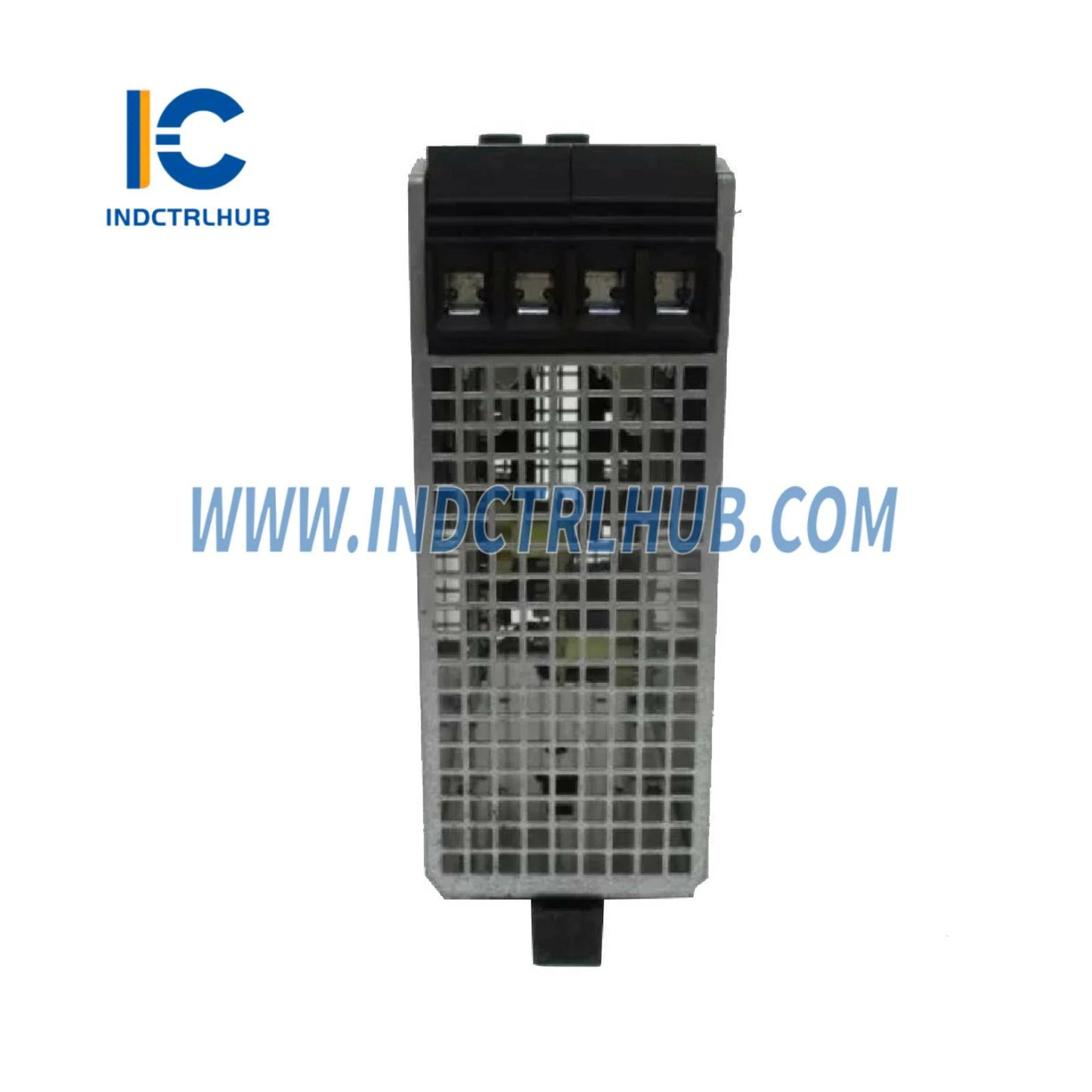

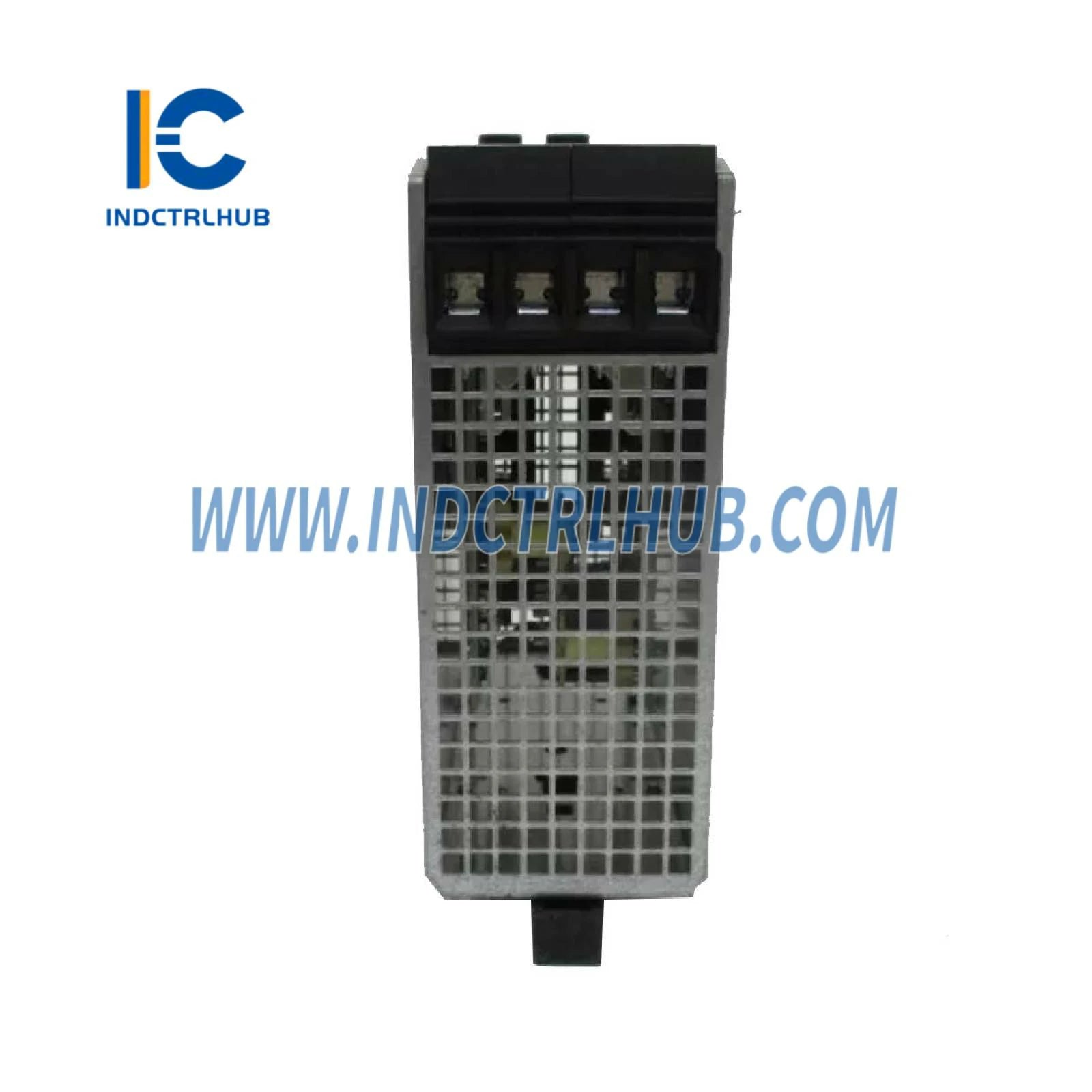

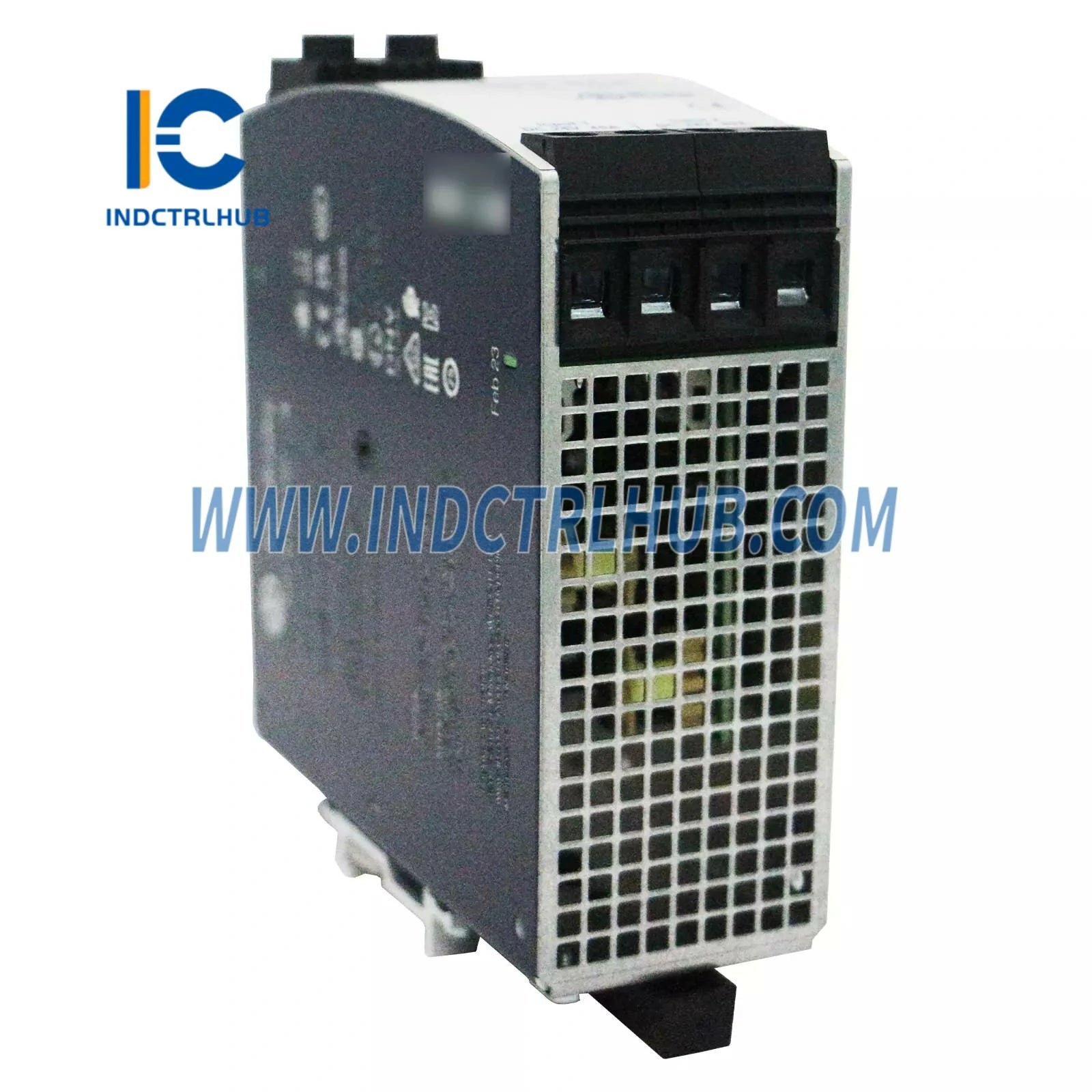

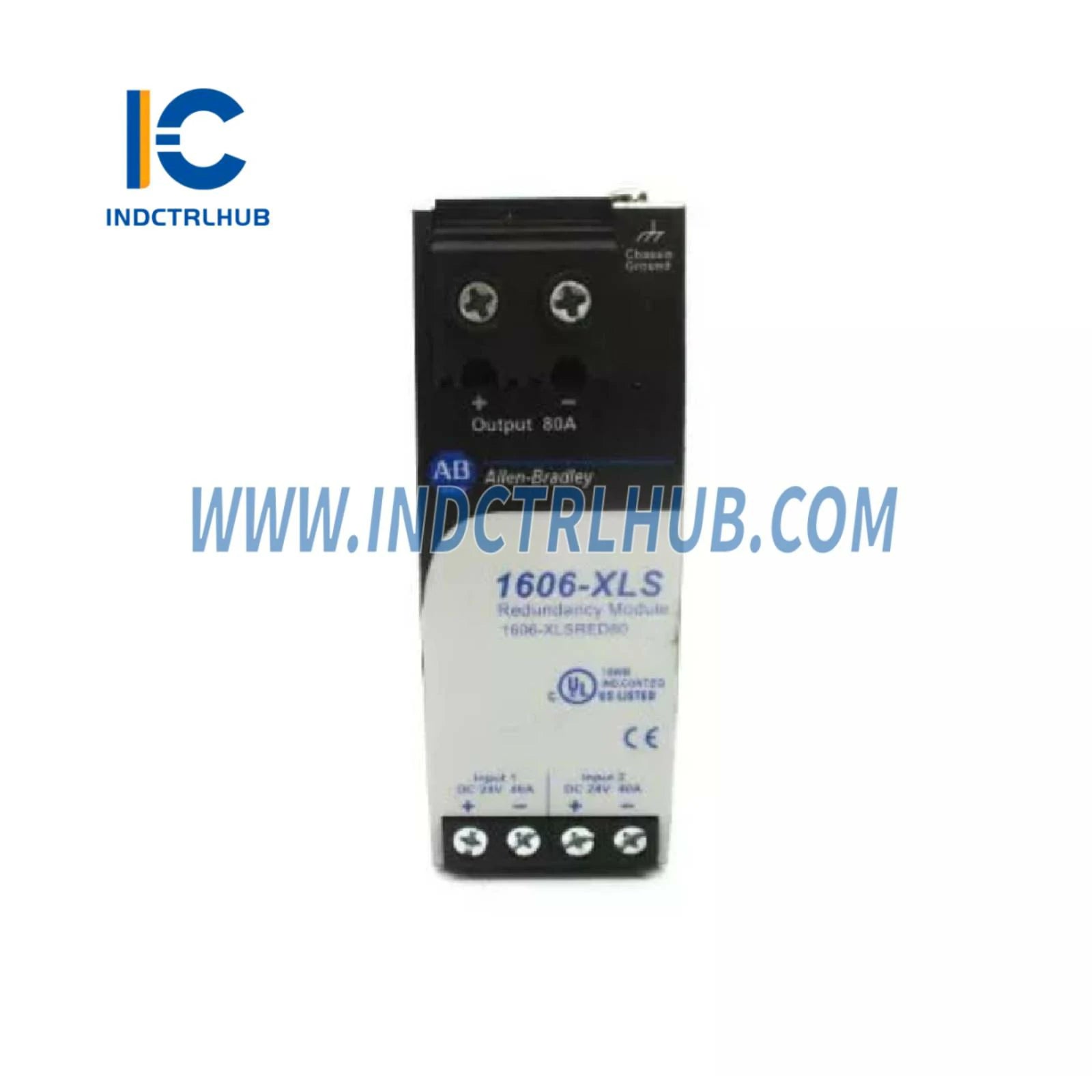

1606-XLSRED80 |
|
Описание |
Модул за излишък за DC захранващи системи |
🔹 Входни спецификации
|
Параметър |
Стойност |
|---|---|
|
Входно напрежение (номинално DC) |
12-28V ±30% |
|
Обхват на входното напрежение |
8.4-36.4V DC |
|
Входен ток (непрекъснат) |
2x 0-40A |
|
Входен ток (краткотрайно - 5 с) |
2x 40-65A |
🔹 Спецификации на изхода
|
Параметър |
Стойност |
|---|---|
|
Изходен ток (непрекъснат) |
0-80A |
|
Изходен ток (краткотрайно - 5 с) |
80-130A |
|
Изходен ток (претоварване или късо съединение) |
130A |
🔹 Електрически характеристики
|
Параметър |
Стойност |
|---|---|
|
Спад на напрежението от вход към изход |
Тип. 49mV (вход: 2x20A) |
|
Тип. 85mV (вход: 1x40A) |
|
|
Тип. 95mV (вход: 2x40A) |
|
|
Загуби на мощност |
Тип. 700mW (Без натоварване) |
|
Тип. 2.7W (Вход: 2x20A) |
|
|
Тип. 3.6W (Вход: 1x40A) |
|
|
Тип. 8.3W (Вход: 2x40A) |
🔹 Спецификации на околната среда
|
Параметър |
Стойност |
|---|---|
|
Работна температура |
-40°C до +70°C (Не се изисква намаляване на мощността) |
🔹 Механични и монтажни
|
Параметър |
Стойност |
|---|---|
|
Размери (ШxВxД) |
46 x 124 x 127 мм |
|
Тегло |
440 г / 0.97 lb |
|
Съвместимост с DIN-шина |
35 мм DIN релси (EN 60715 / EN 50022, височина 7.5 мм или 15 мм) |
