Product Description
🔹 Общи сведения
|
Производител |
Алън-Брадли |
|---|---|
|
Модел/номер на част |
1606-XLSDNET8 |
|
Описание |

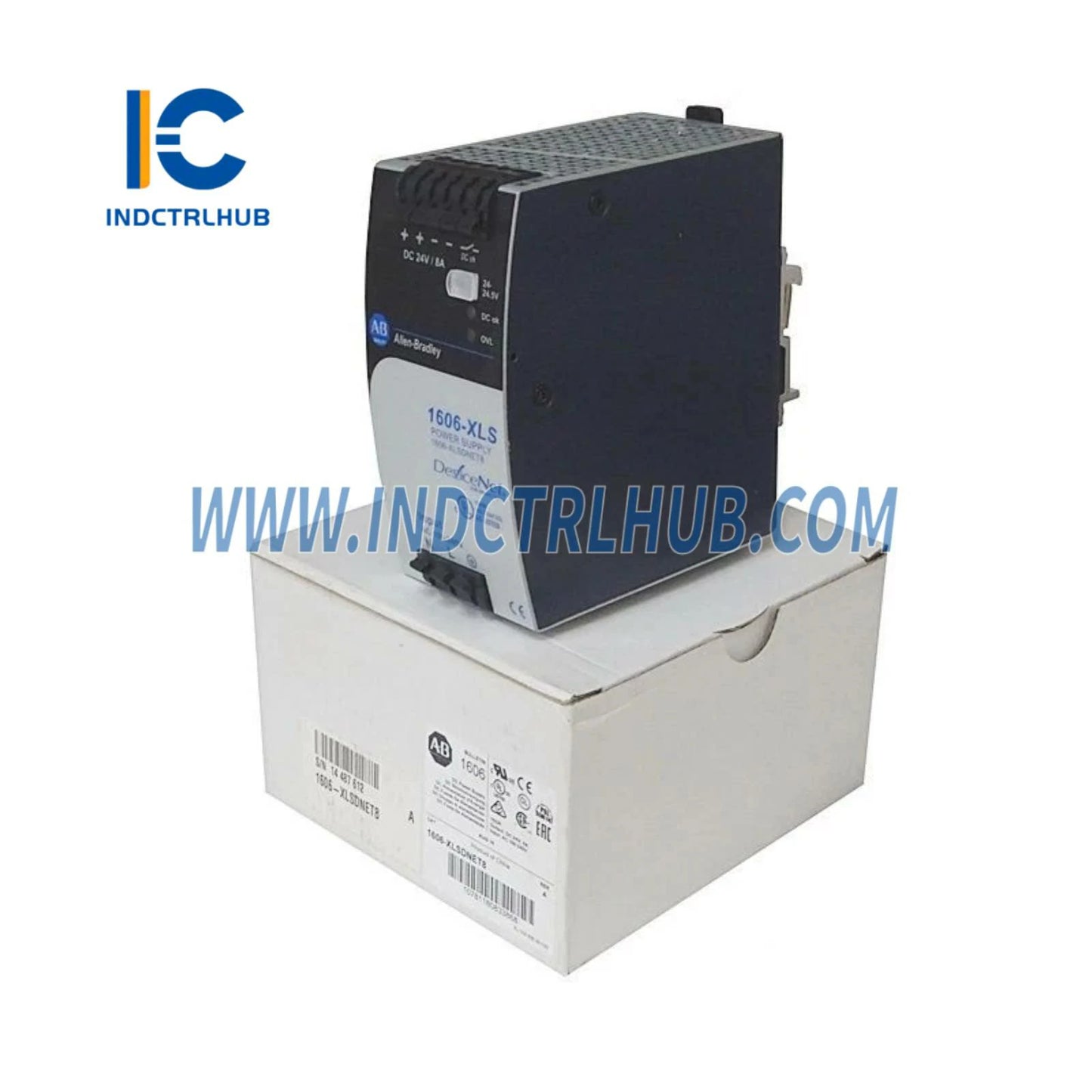

"24V DC захранване за DIN шина" |
🔹 Спецификации на изхода
|
Параметър |
Стойност |
|---|---|
|
Изходно напрежение |
"DC 24V" |
|
Регулировъчен диапазон |
24 - 24.5V |
|
Изходен ток |
8A |
|
Изходна мощност |
192W |
|
Изходен пулс |
"< 50mVpp (20Hz до 20MHz)" |
🔹 Входни спецификации
|
Параметър |
Стойност |
|---|---|
|
Входно напрежение AC |
AC 100-240V ±15% |
|
Честота на линията |
50-60Hz ±6% |
|
Входящ ток на променлив ток |
1.77 / 1.0A (при 120 / 230V AC) |
|
Фактор на мощността |
0.98 / 0.92 (при 120 / 230V AC) |
|
Пусков ток на променлив ток |
Типично 4 / 7A пик (при 120 / 230V AC) |
|
Входно напрежение DC |
DC 110 - 300V (-20% / +25%) |
|
Постоянен входен ток |
1.9 / 0.7A (при 110 / 300V DC) |
|
Ефективност |
92.3% / 92.7% (при 120 / 230V AC) |
|
Загуби |
16.0W / 15.1W (при 120 / 230V AC) |
|
Време на задържане |
Типично 33 / 34ms (при 120 / 230V AC) |
🔹 Спецификации на околната среда
|
Параметър |
Стойност |
|---|---|
|
Работна температура |
-25°C до +70°C (-13°F до 158°F) |
|
Намаляване на изходната мощност |
5W/°C (от 60-70°C) |
|
Температура на съхранение |
-40°C до +85°C (-40°F до 185°F) |
|
Влажност |
5 до 95% относителна влажност (IEC 60068-2-30) |
|
Вибрация (синусоидална) |
2-17.8Hz: ±1.6 мм; 17.8-500Hz: 2g (IEC 60068-2-6) |
|
Вибрации (случайни) |
0.5 м²/с³ (2 часа/ос, IEC 60068-2-64) |
|
Удар |
30g (6ms), 20g (11ms), 3 удара във всяка посока (IEC 60068-2-27) |
|
Височина |
0 до 6000м (0 до 20,000фт) |
|
Намаляване на изходната мощност (височина) |
15W/1000м или 5°C/1000м над 2000м |
|
Категория на пренапрежение |
III (до 2000 м), II (2000 м - 6000 м) (EN 50178) |
|
Степен на замърсяване |
2 (EN 50178, не проводим) |
🔹 Механични и монтажни
|
Параметър |
Стойност |
|---|---|
|
Ширина |
60 мм (2.36”) |
|
Височина |
124 мм (4.88”) |
|
Дълбочина |
117 мм (4.61”) (плюс дълбочина на DIN-шина) |
|
Тегло |
900 г (1.98 lb) |
|
Съвместимост с DIN-шина |
35 мм DIN-шини (EN 60715 или EN 50022, височина 7.5 мм или 15 мм) |
