Product Description
Обща информация

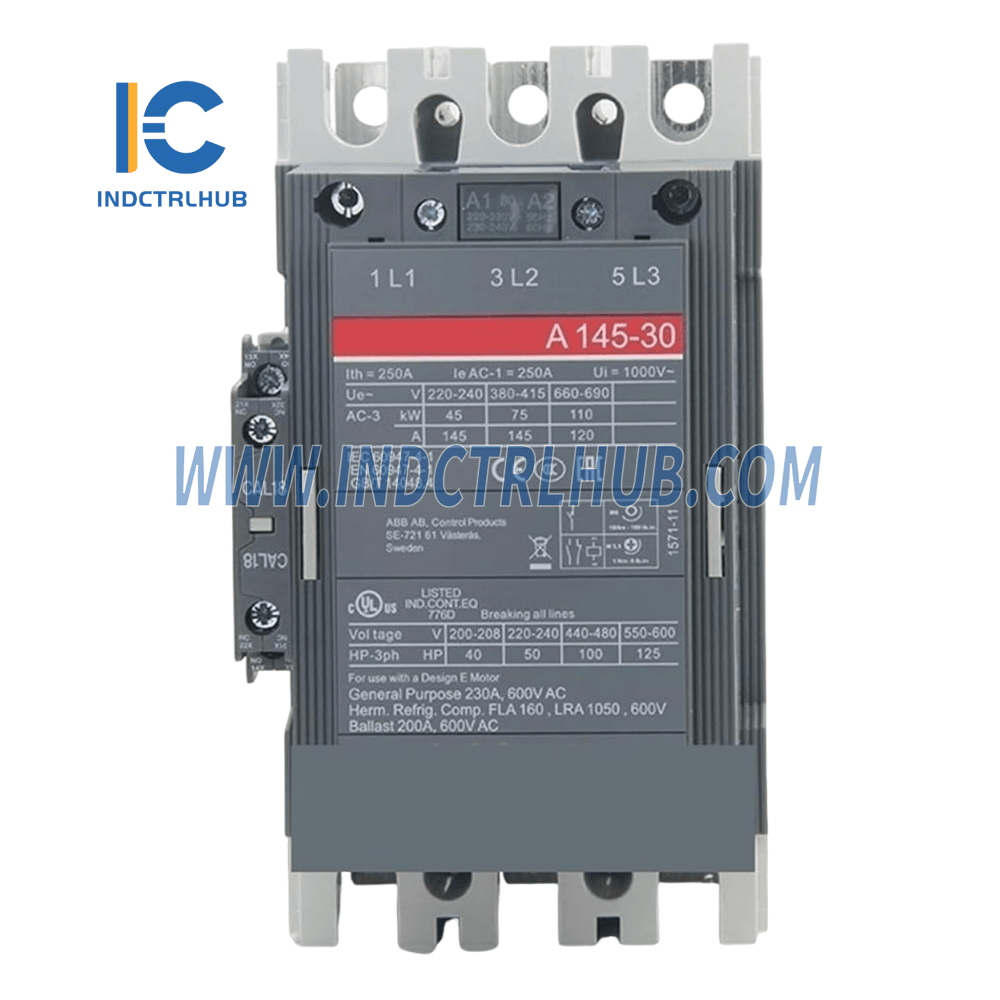

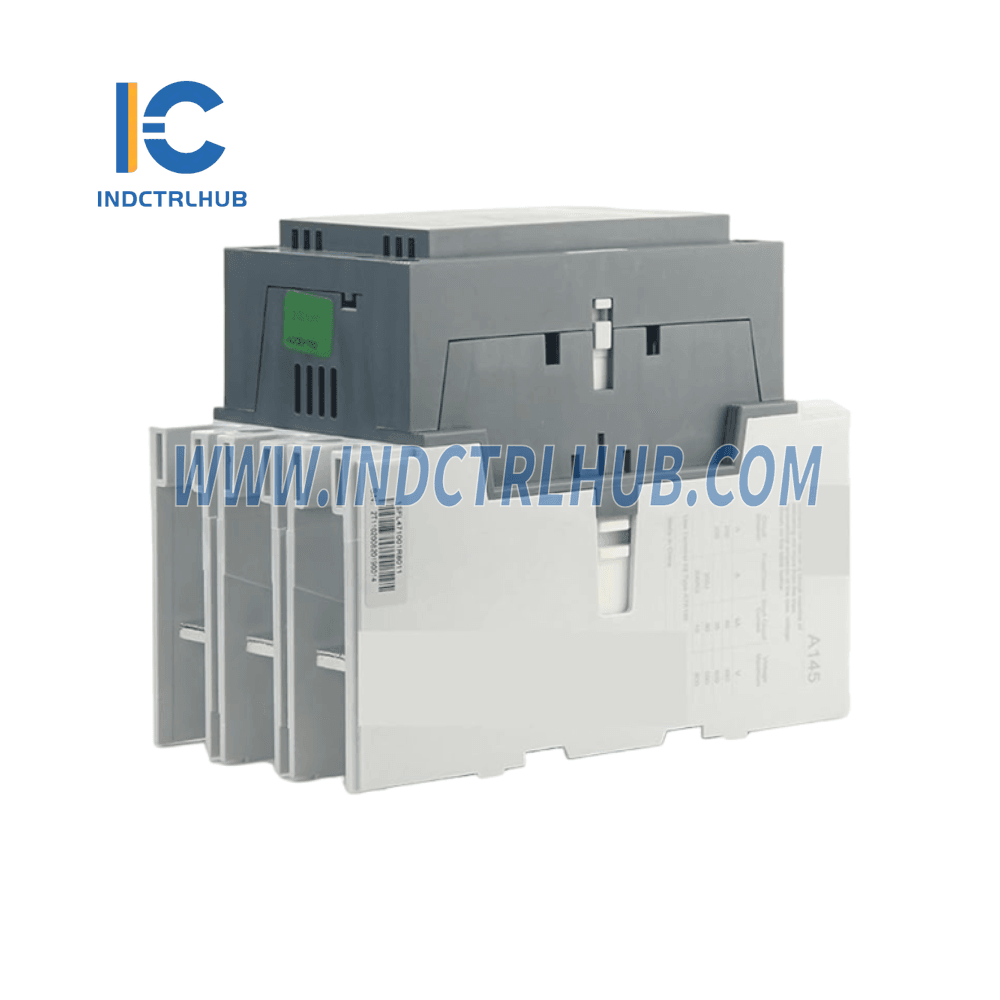

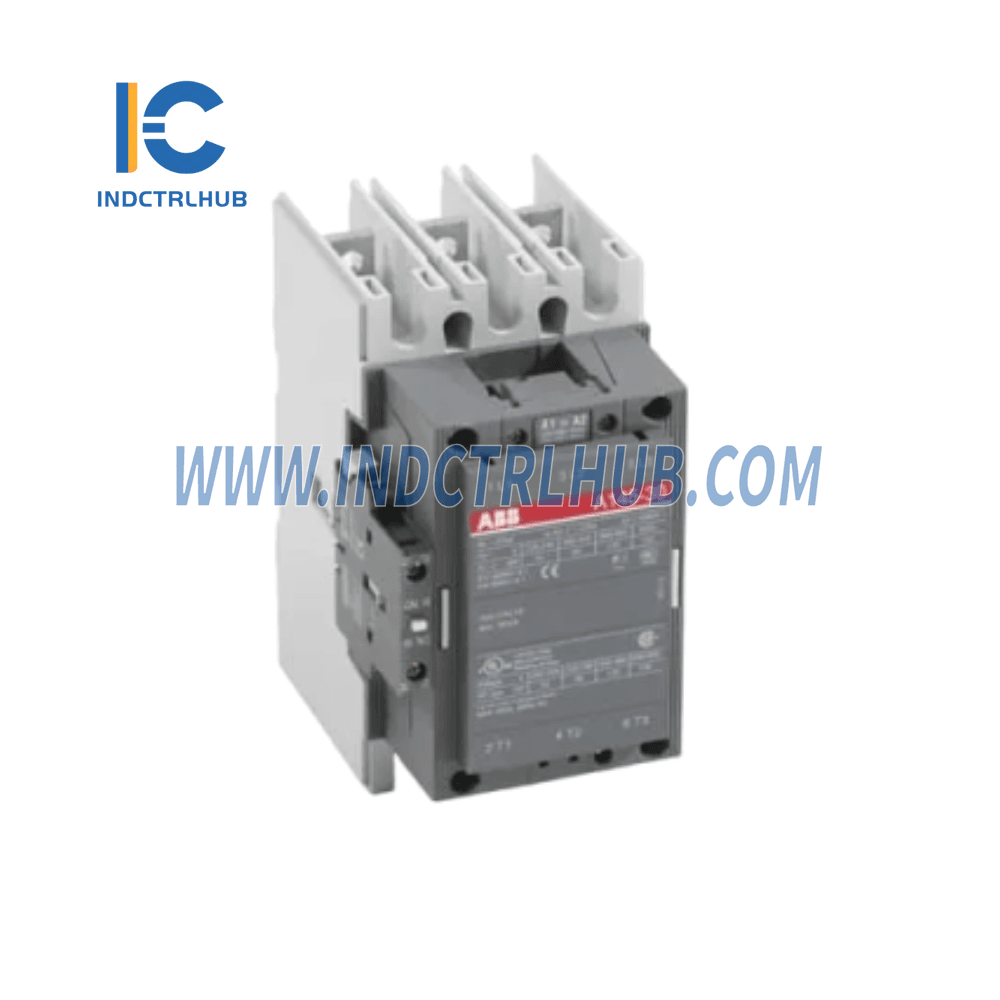

- Каталожен номер: A145-30-11
- Описание: A145-30-11 220-230V 50Hz / 230-240V 60Hz Контактор
- Описание на фактурата: A145-30-11 220-230V 50Hz / 230-240V 60Hz Контактор
- Държава на произход: Швеция (SE) - Внос от ABB India Limited
- HSN номер: 85364900
- Общ процент ДДС: 18.00%
Технически спецификации
| Параметър | Спецификация |
|---|---|
| Брой основни контакти NO | 3 |
| Брой на допълнителните контакти NO | 1 |
| Брой на допълнителните контакти NC | 1 |
| Номинално работно напрежение | 690 V (главна верига) |
| Номинално напрежение на управляващата верига (Uc) | 50 Hz: 220-230V, 60 Hz: 230-240V |
| Номинална честота (f) | 50 / 60 Hz |
| Номинални граници на честотата | 25 ... 400 Hz |
| Номинален работен ток AC-1 (Ie) | (1000 V) 40°C: 180 A, (690 V) 55°C: 230 A |
| Номинален работен ток AC-3 (Ie) | (1000 V) 55°C: 145 A, (440 V) 55°C: 145 A |
| Номинален работен ток DC-1 (Ie) | (110 V) 40°C: 250 A, (220 V) 40°C: 250 A |
| Номинален работен ток DC-5 (Ie) | (110 V) 40°C: 250 A, (220 V) 40°C: 250 A |
| Номинална работна мощност AC-3 (Pe) | (220 / 230 / 240 V) 45 kW, (690 V) 110 kW |
| Номинален капацитет за прекъсване AC-3 | 8 x Ie AC-3 |
| Номинален капацитет за включване AC-3 | 10 x Ie AC-3 |
| Конвенционален ток в свободен въздух (Ith) | 250 A при 40°C |
| Максимална честота на механично превключване | 3600 цикъла на час |
| Максимална честота на електрическо превключване | AC-1: 300 цикъла/час, AC-2 / AC-4: 150 цикъла/час, AC-3: 300 цикъла/час |
| Консумация на бобината | 50 Hz: 35 VA, 60 Hz: 40 VA (задържане) |
| Консумация при включване на бобината | 50 Hz: 550 VA, 60 Hz: 600 VA |
| Време за действие | 5 ... 13 ms (Затваряне на NC контакт) |
| Номинално изолационно напрежение (Ui) | UL/CSA: 600 V, IEC: 1000 V |
| Номинален ток за краткотрайно издържане (Icw) | 10 с: 1200 A, 1 мин: 600 A |
| Ток при пълно натоварване (за мотор) | (440 ... 480 V AC) 124 A, (550 ... 600 V AC) 125 A |
| Температура на околната среда | Съхранение: -40 до +70°C, Работа: -25 до +50°C с термичен O/L реле |
Съвместимост и монтаж
- Съвместимост: A контактори
- Монтирани допълнителни контакти: 1 NO, 1 NC
- Тип на клемата: Главна верига: Ленти
Информация за околната среда
- Температура на околната среда (Съхранение): -40°C до +70°C
- Температура на околната среда (Работа с термичен O/L реле): -25°C до +50°C
- Температура на околната среда (Работа без термичен O/L реле): -40°C до +70°C
Информация за опаковката
| Параметър | Спецификация |
|---|---|
| Ширина на опаковката | 178 мм |
| Дължина на опаковката | 232 мм |
| Височина на опаковката | 167 мм |
| Бруто тегло на опаковката | 3.5 кг |
