Product Description

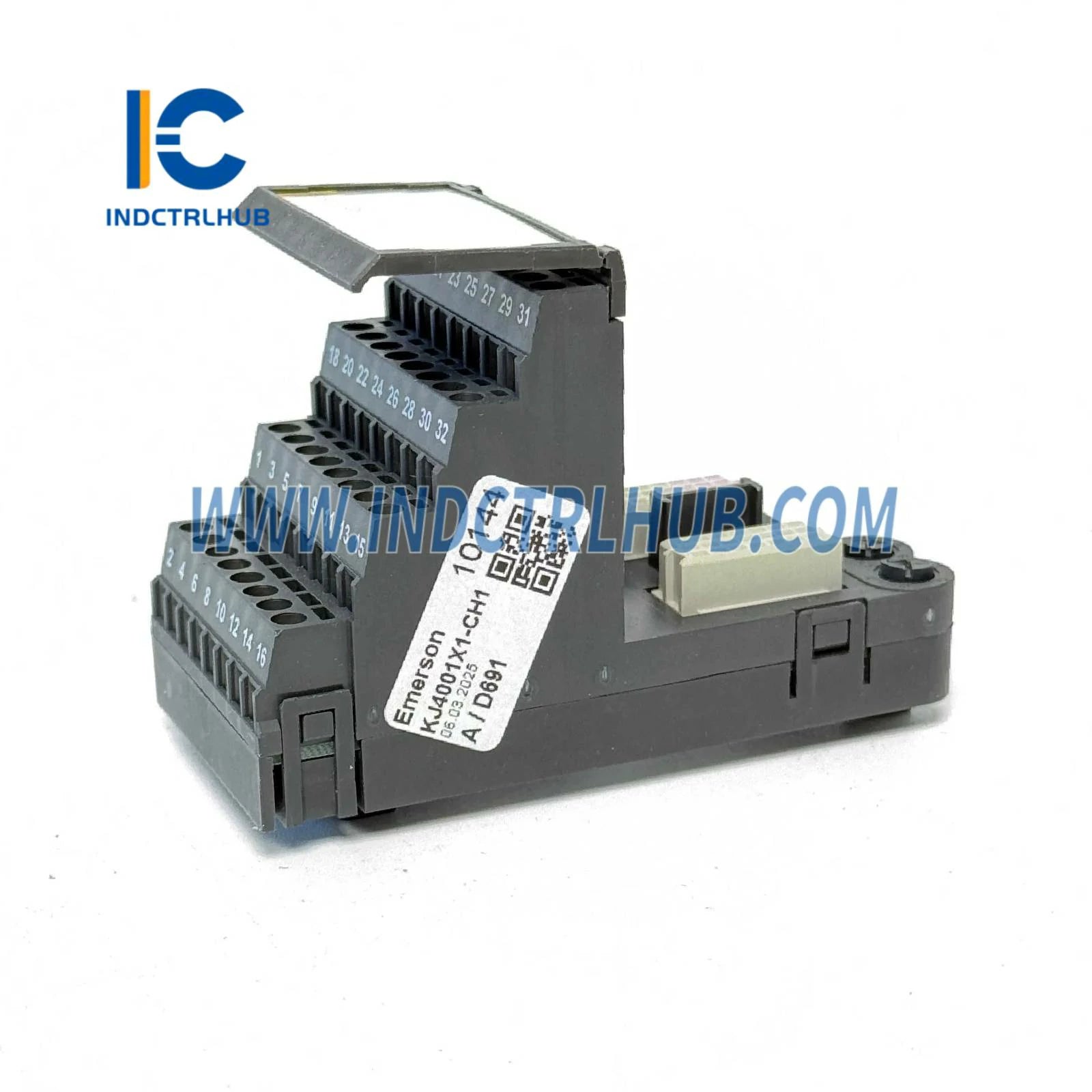

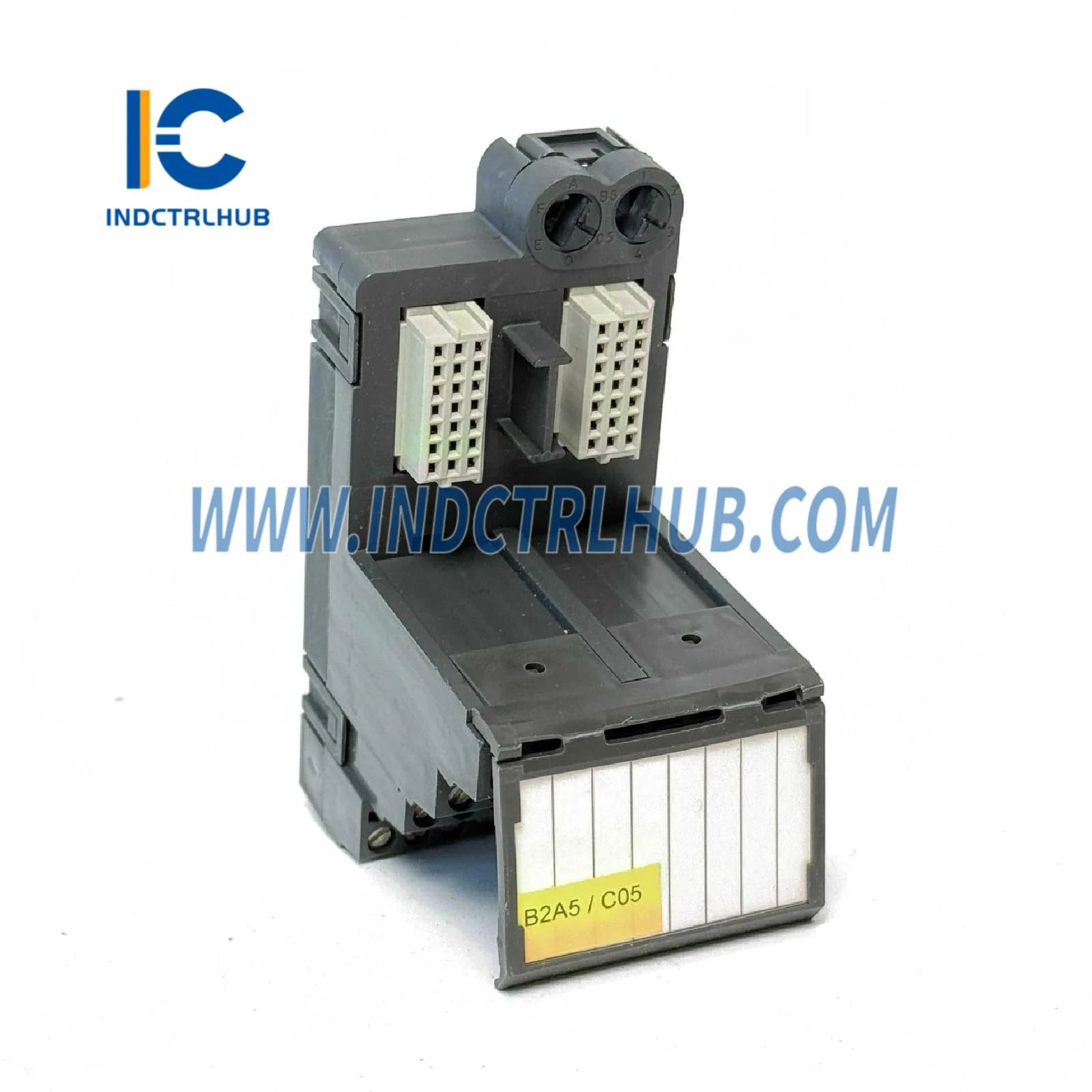

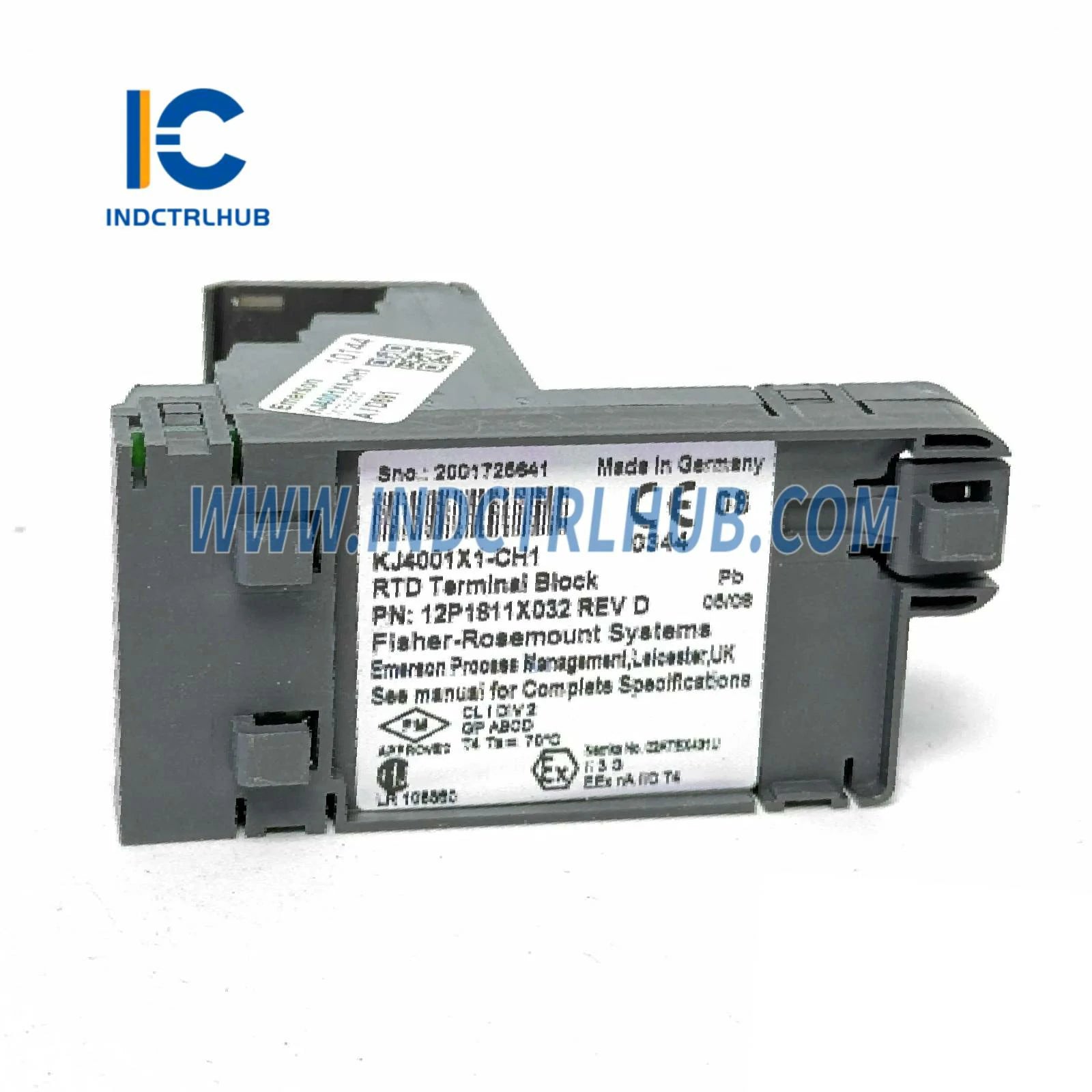

RTD клемен блок Emerson KJ4001X1-CH1 за системи DeltaV
Emerson KJ4001X1-CH1 е прецизно проектиран RTD (термистор с резистивна температура) клемен блок, създаден специално за разпределени системи за управление DeltaV. Този критичен интерфейсен компонент осигурява сигурни, с нисък шум връзки между температурните сензори, монтирани на място, и аналоговите входни карти DeltaV, предоставяйки точни температурни измервания, които са от съществено значение за приложенията за контрол на процесите.
Технически спецификации
- Номер на частта: KJ4001X1-CH1
- Тип клемен блок: RTD входен интерфейс
- Съвместимост със системи: Emerson DeltaV M-Series и S-Series I/O
- Конфигурация на каналите: 8-канален RTD входен терминал
- Поддържани типове сензори: RTD конфигурации с 2, 3 и 4 проводника
- Мощност: 5VDC от DeltaV носителната платка
- Работен температурен диапазон: -40°C до +70°C (-40°F до +158°F)
- Околна влажност: 5% до 95% без кондензация
- Завършване на проводници: Клеми с винтови скоби за проводници 12-24 AWG
- Монтаж: Съвместим с DIN шина и DeltaV I/O носители
- Съответствие: Сертифициран по CE, UL508, CSA C22.2, ATEX/IECEx
Разширени функции
Защита на целостта на сигнала: KJ4001X1-CH1 включва екраниран дизайн на клемите с отделни заземителни връзки за минимизиране на електромагнитните смущения (EMI) и осигуряване на точност на измерванията в електрически шумни индустриални среди.
Компенсация на съпротивлението на проводника: Поддържа RTD конфигурации с 3 и 4 проводника, които автоматично компенсират съпротивлението на проводника, поддържайки точността на измерване на температурата независимо от дължината на кабела между сензора и клемния блок.
Диагностика на полевото окабеляване: В комбинация с съвместими DeltaV RTD входни карти, клемният блок позволява усъвършенствана диагностика, включително откриване на прекъснат кръг, идентифициране на късо съединение и мониторинг на дрейфа на сензора за предиктивна поддръжка.
Горещо сменяема архитектура: Проектирана за онлайн замяна без прекъсване на съседните I/O канали, позволяваща поддръжка по време на работа на процеса и минимизиране на непланираните престои.
Индустриални приложения и сценарии
Петрохимично рафиниране: Мониторирайте критичните температурни точки в дестилационни колони, реакторни съдове и топлообменници, където прецизният термичен контрол предотвратява проблеми с качеството на продукта и осигурява безопасни работни условия в рамките на проектните граници.
Експлоатация на електроцентрали: Следете температурите на парата през турбинните етапи, работата на подгревателите на подаваната вода и ефективността на кондензаторите в електроцентрали на въглища, газ и комбиниран цикъл, изискващи непрекъснат термичен мониторинг.
Фармацевтично производство: Поддържайте строг температурен контрол по време на ферментация, кристализация и лиофилизация, където отклонения от само 1-2°C могат да компрометират качеството на партидата и съответствието с регулаторните изисквания.
Обработка на храни и напитки: Осигурете температури за пастьоризация, мониторинг на студено съхранение и контрол на процеса на готвене, които отговарят на изискванията на HACCP и стандартите за безопасност на храните през целия производствен и дистрибуционен цикъл.
Метали и добив: Измерване на температури във фурни, работа на пещи и процеси на топене в среди с екстремни температури, където здравите RTD връзки издържат на вибрации, прах и термично циклиране.
Решения за системна интеграция
Интеграция с DeltaV M-серия: KJ4001X1-CH1 се свързва директно с VE4003S6B1 RTD входни модули, предоставяйки 8 канала за високоточни измервания на температура с HART комуникационна възможност за диагностика и конфигурация на интелигентни сензори.
Съвместимост със S-серията: Безпроблемен интерфейс с KJ3225X1-BK1 и KJ3002X1-BF1 RTD/карти за вход на съпротивление, поддържащи както стандартни индустриални RTD сензори (Pt100, Pt1000), така и персонализирани трансдюсери на базата на съпротивление.
Поддръжка на резервирана система: В резервирани конфигурации DeltaV двойни клемни блокове позволяват паралелни връзки на сензори към основни и резервни I/O подсистеми, осигурявайки непрекъснато наблюдение на температурата при събития на превключване на контролера.
Инсталация и конфигурация
Клемният блок се монтира върху DeltaV I/O носители с помощта на стандартни DIN релсови скоби и се свързва с RTD входни карти чрез задната платка на носителя. Полевото окабеляване завършва на ясно обозначени винтови клеми с цветно кодирани водачи за проводници за опростен монтаж и намаляване на грешките при пускане в експлоатация.
Конфигурацията се извършва чрез софтуера DeltaV Explorer, където инженерите определят типовете RTD сензори (2-жични, 3-жични, 4-жични), температурните диапазони, инженерните единици и алармените граници. Системата автоматично изчислява факторите за компенсация на съпротивлението на проводниците въз основа на избраната конфигурация на окабеляване.
Най-добри практики за поддръжка
Периодичната инспекция трябва да проверява затягането на клемните винтове (препоръчителен въртящ момент: 0.5-0.6 Nm), да проверява за повреди на изолацията на проводниците и да потвърждава, че заземяването на екрана остава непокътнато. Годишната проверка на калибрацията с помощта на прецизни RTD симулатори осигурява точност на измерванията в рамките на спецификация ±0.1°C.
Защо да изберете INDUSTRIAL CONTROL HUB?
- ✓ Автентични компоненти Emerson: Заводски сертифицирани части с пълна документация и проследимост
- ✓ Световна логистика: Експресна доставка до Северна Америка, Европа и Азиатско-тихоокеанския регион с митническа подкрепа
- ✓ Инженерна експертиза: Техническа консултация за проектиране на системи и помощ при отстраняване на проблеми
- ✓ Конкурентни цени: Директни канали за снабдяване осигуряват оптимална стойност за критични резервни части за автоматизация
- ✓ Проверка на качеството: Тестове и инспекции преди изпращане гарантират целостта на компонентите
Съвместими продукти
| Номер на частта | Описание | Връзка към продукта |
|---|---|---|
| VE4003S6B1 | DeltaV 8-канален RTD входен модул - M-серия I/O карта за измерване на температура | Преглед на продукта |
| KJ3225X1-BK1 | S-серия RTD/карта за вход на съпротивление - Високоточни измервания на температура и съпротивление | Преглед на продукта |
| KJ4001X1-CF1 | Масивен клемен блок с 24 пина - Многофункционален интерфейс за полево окабеляване за DeltaV I/O | Преглед на продукта |
