نظرة عامة على وحدة الإخراج الرقمي Triconex DO2401

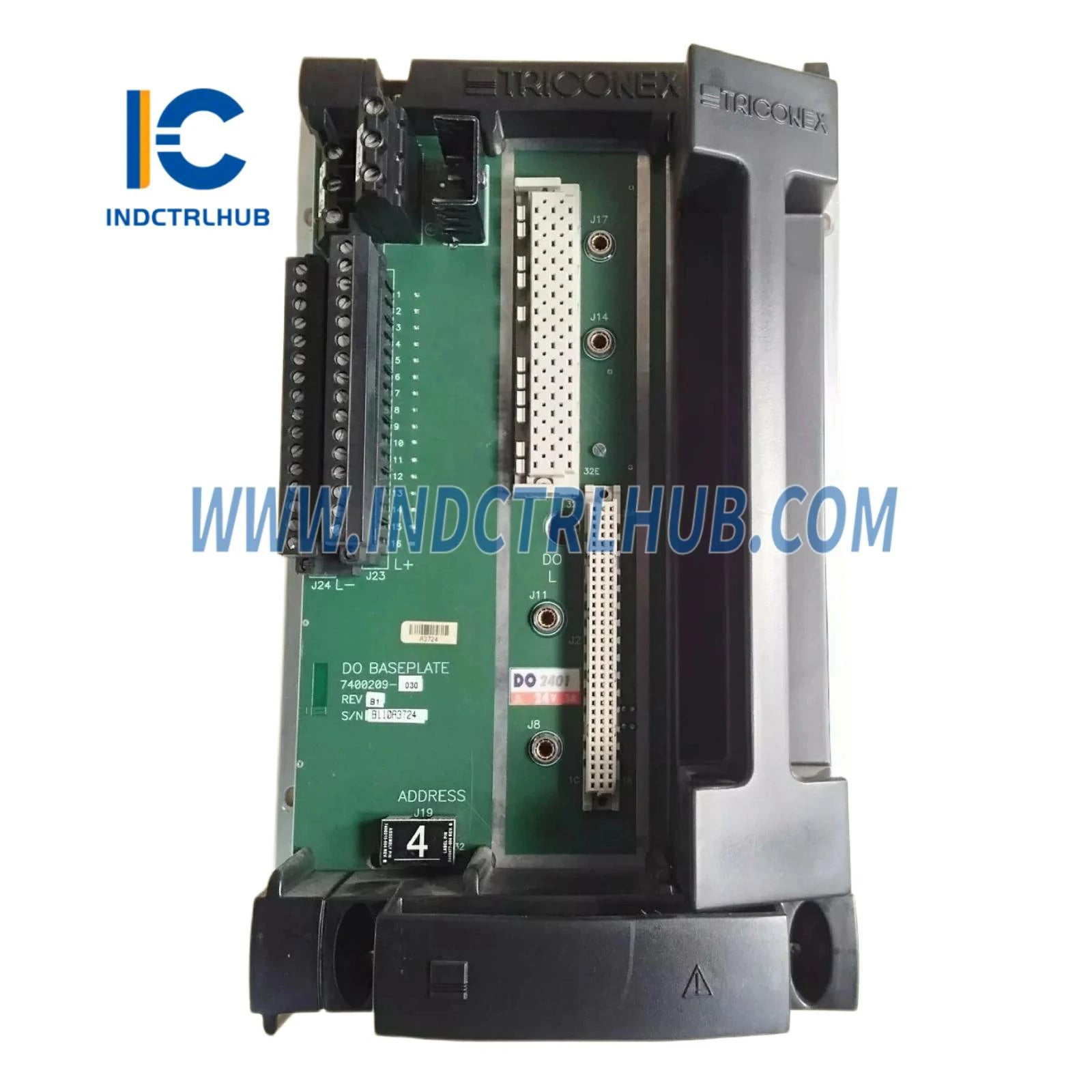

تُعد وحدة Triconex DO2401 (رقم القطعة: 7400209-030) وحدة إخراج رقمي عالية الموثوقية مصممة لتطبيقات التحكم في العمليات الحرجة للسلامة. تتميز بهيكلية التكرار الثلاثي المعياري (TMR)، مما يضمن استمرار التشغيل وتحمل الأعطال في أنظمة السلامة المجهزة (SIS) المصنفة حتى SIL 3 وفقًا لمعايير IEC 61508.
المواصفات الفنية
- رقم الموديل: DO2401 / 7400209-030
- قنوات الإخراج: 24 مخرج رقمي مراقب
- نوع الإخراج: مرحل الحالة الصلبة، عادة غير مفعّل
- جهد التشغيل: 24-48 فولت تيار مستمر اسمي
- سعة التيار: 2 أمبير لكل قناة (مستمر)
- الهيكلية: التكرار الثلاثي المعياري (TMR)
- تصنيف السلامة: معتمد SIL 3 (IEC 61508)
- درجة حرارة التشغيل: من -40°م إلى +70°م
- لوحة القاعدة المطلوبة: AO2481 (مرفقة في التجميع)
- تغطية التشخيص: أكثر من 99% لاكتشاف الأعطال
سيناريوهات الاستخدام
تتفوق وحدة DO2401 في البيئات الصناعية الصعبة حيث السلامة والموثوقية أمران حاسمان:
- أنظمة الإيقاف الطارئ (ESD): تتحكم بالعناصر النهائية مثل صمامات الإغلاق، مشغلات المحركات، ومنبهات الإنذار في منشآت النفط والغاز
- كشف الحريق والغاز: تُفعّل أنظمة الإخماد، ضوابط التهوية، ودارات الإضاءة الطارئة
- إدارة الموقد: تدير تسلسل صمامات الوقود، أنظمة الإشعال، وأقفال أمان اللهب
- أقفال السلامة العملية: تنفذ إجراءات الحماية في المعالجة الكيميائية، التكرير، ومحطات توليد الطاقة
الميزات والحلول الرئيسية
تصميم مقاوم للأعطال: منطق التصويت بالتكرار الثلاثي يضمن أن الأعطال الموضعية لا تؤثر على سلامة النظام. تستمر الوحدة في العمل حتى عند حدوث عطل في قناة واحدة، مع تشخيص تلقائي لعزل المكون المعطل.
قابلية التبديل الساخن: تصميم قابل للاستبدال ميدانيًا يسمح بالصيانة دون إيقاف النظام، مما يقلل من وقت التوقف ويزيد من توافر المصنع.
تشخيص شامل: روتينات الاختبار الذاتي المدمجة تراقب باستمرار دوائر الإخراج، مصادر الطاقة، ومسارات الاتصال، مما يوفر اكتشافًا مبكرًا للأعطال ورؤى للصيانة التنبؤية.
تكامل مرن: متوافق مع وحدات التحكم Tricon وTrident وTriconex v10 عبر بروتوكول TriStation الخاص، مما يدعم التكامل السلس في هياكل السلامة القائمة.
الأسئلة المتكررة
س: هل لوحة القاعدة AO2481 مرفقة مع وحدة DO2401؟
ج: نعم، يتضمن التجميع 7400209-030 كلًا من وحدة DO2401 ولوحة القاعدة AO2481 كوحدة كاملة جاهزة للتركيب.
س: هل يمكن استخدام هذه الوحدة في تصنيفات المناطق الخطرة؟
ج: وحدة DO2401 مناسبة للتركيبات في المنطقة 2/القسم 2 عند تركيبها بشكل صحيح وفقًا لإرشادات Triconex. لتطبيقات المنطقة 1/القسم 1، يُرجى استشارة تكوينات الحواجز المعتمدة من المصنع.
س: ما هو زمن الاستجابة النموذجي لتفعيل الإخراج؟
ج: زمن استجابة الإخراج عادة أقل من 50 مللي ثانية من استلام الأمر إلى التنشيط، مما يلبي متطلبات السلامة سريعة الاستجابة لمعظم تطبيقات العمليات.
س: هل تدعم هذه الوحدة اختبار الحركة الجزئية للصمامات؟
ج: نعم، عند التهيئة مع مشغلات الصمامات المتوافقة وبرمجيات TriStation، تدعم DO2401 اختبار الحركة الجزئية الآلي للامتثال لاختبارات الإثبات.
الضمان والدعم
كل وحدة Triconex DO2401 مدعومة بضمان شامل لمدة 12 شهرًا يشمل عيوب التصنيع وجودة الصنع. يوفر فريق الدعم الفني لدينا مساعدة هندسية للتطبيقات، إرشادات التهيئة، ودعم استكشاف الأخطاء طوال دورة حياة المنتج.
