Product Description
تفاصيل المنتج
|
الشركة المصنعة |
هيما |
|---|---|
|
رقم الموديل/القطعة |
62100 984162100 |
|
وصف |

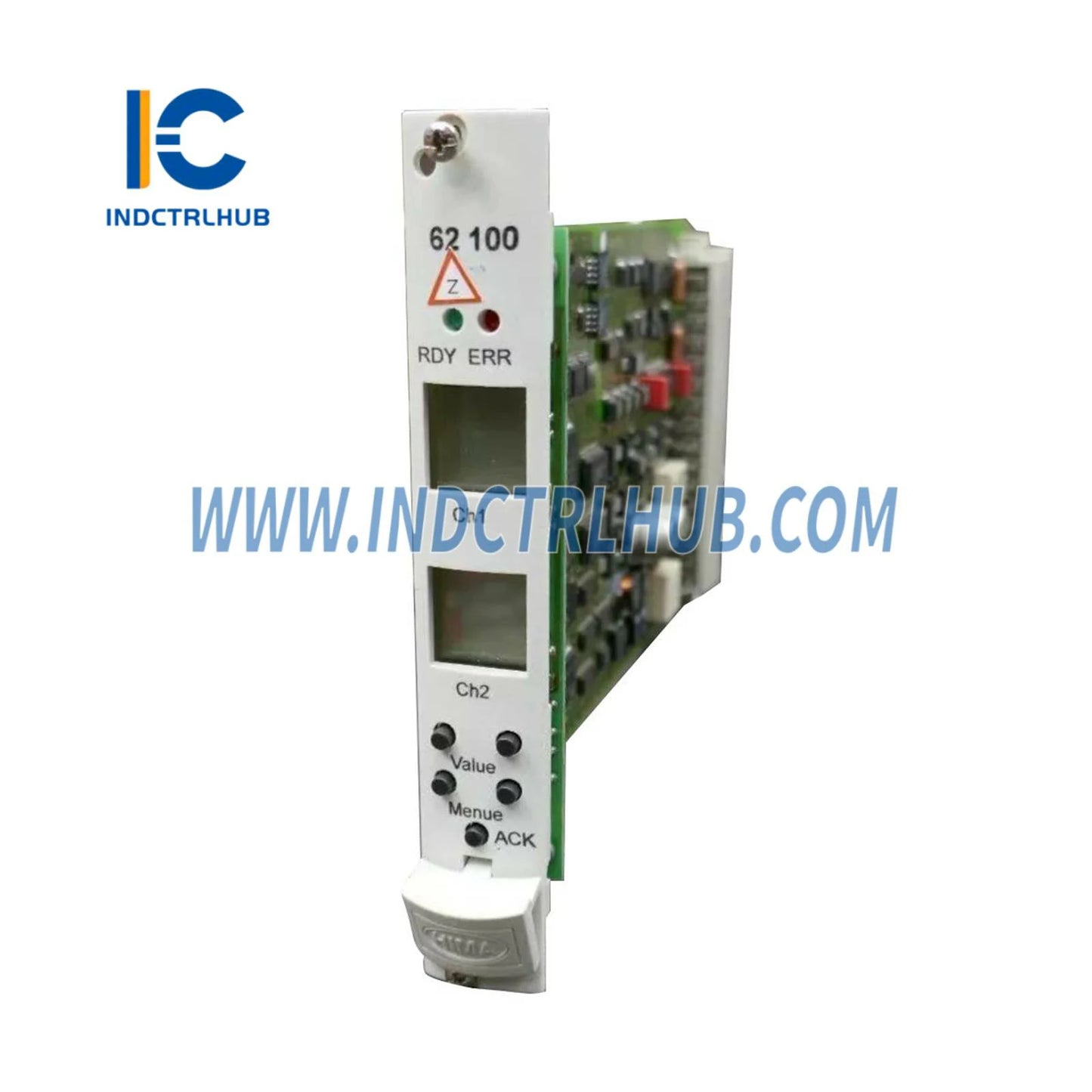

مراقب حد تناظري مزدوج |
المواصفات الفنية
القسم التناظري
|
المعلمة |
قيمة |
|---|---|
|
جهد الإدخال |
0…5.5 فولت |
|
تيار الإدخال |
0…22 مللي أمبير (250 أوم شنت) |
|
نطاق القياس (معيار NE 43) |
I > 3.6 مللي أمبير، I < 21 مللي أمبير |
|
مقاومة الإدخال |
≥ 100 كيلو أوم |
|
خطأ أساسي |
≤ 0.25% من القيمة العليا (+25°C) |
|
خطأ التشغيل |
≤ 0.4% من القيمة العليا (-25 درجة مئوية إلى +70 درجة مئوية) |
|
دقة |
12 بت (القيمة العليا بما في ذلك الفائض) |
|
ثابت الفلتر |
10 مللي ثانية |
القسم الرقمي
|
المعلمة |
قيمة |
|---|---|
|
وقت التبديل |
< 250 مللي ثانية |
|
حد التيار الناتج |
0.11 أمبير ± 10% |
|
الجهد الداخلي المتساقط |
2.5 فولت عند أقصى حمل |
|
الحد الأدنى للحمل |
12 كΩ (بدون حمل مصباح) |
|
الحد الأقصى للحث |
1 ساعة |
|
وقت السلامة |
250 مللي ثانية |
|
بيانات التشغيل |
24 فولت تيار مستمر / 170 مللي أمبير، بالإضافة إلى الحمل |
|
متطلبات المساحة |
ارتفاع 3U، 4SU |
مرحلة إشارة العطل
|
المعلمة |
قيمة |
|---|---|
|
مواد الاتصال |
سبائك الفضة، مطلية بالذهب |
|
جهد التبديل |
≤ 30 فولت تيار مستمر / متردد، ≥ 10 مللي فولت |
|
تبديل التيار |
≥ 1 أ، ≥ 10 مللي أمبير |
|
سعة التبديل (تيار مستمر) |
≤ 30 واط، غير حثي |
|
سعة التبديل (تيار متردد) |
≤ 60 VA، cos φ > 0.7 |
|
وقت الارتداد |
< 2 مللي ثانية |
|
الحياة الميكانيكية |
> ١٠⁷ دورات تبديل |
|
الحياة الكهربائية |
> 10⁵ دورات تبديل (حمولة مقاومية، ≤ 0.1 دورة تبديل/ثانية) |
