Product Description
نظرة عامة على المنتج

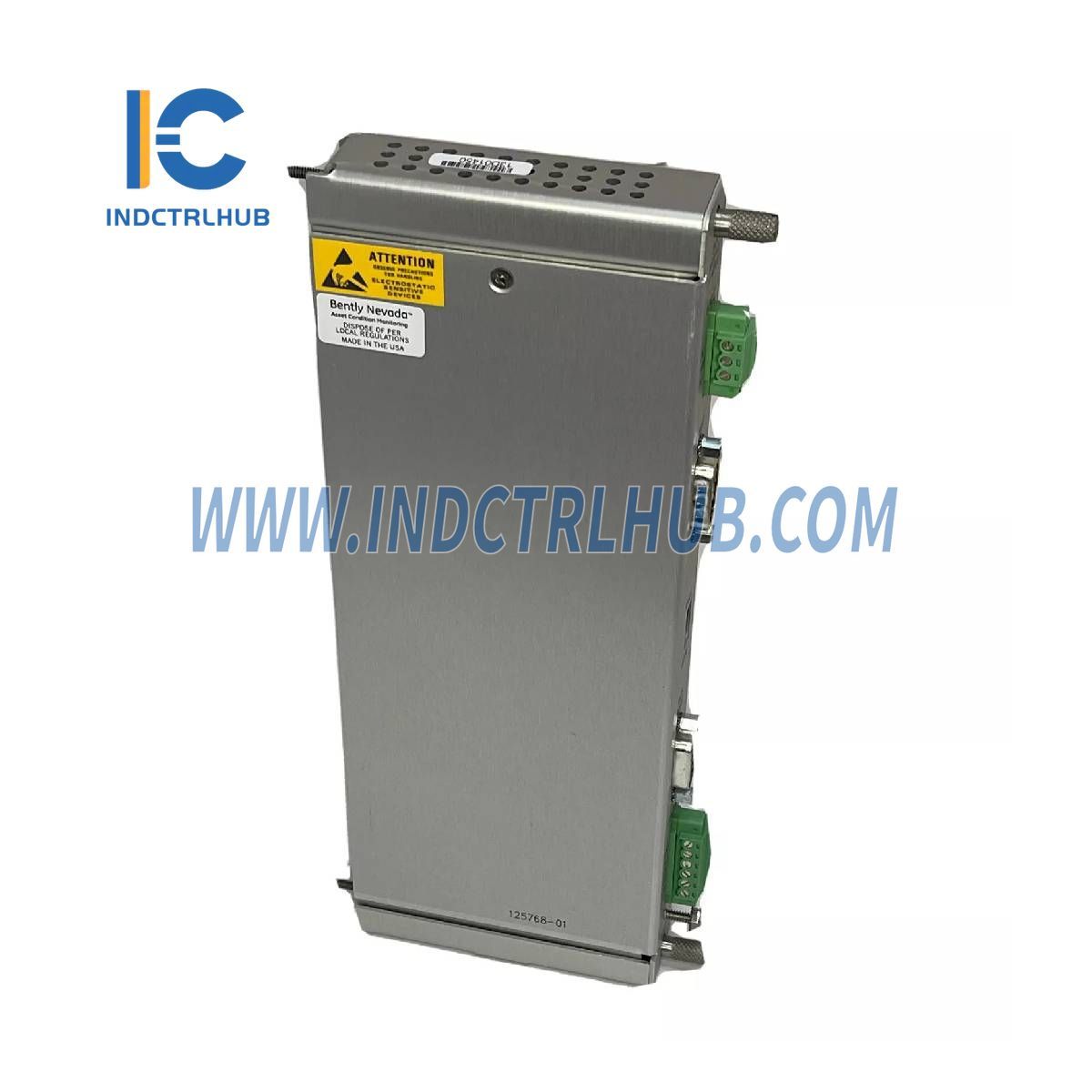

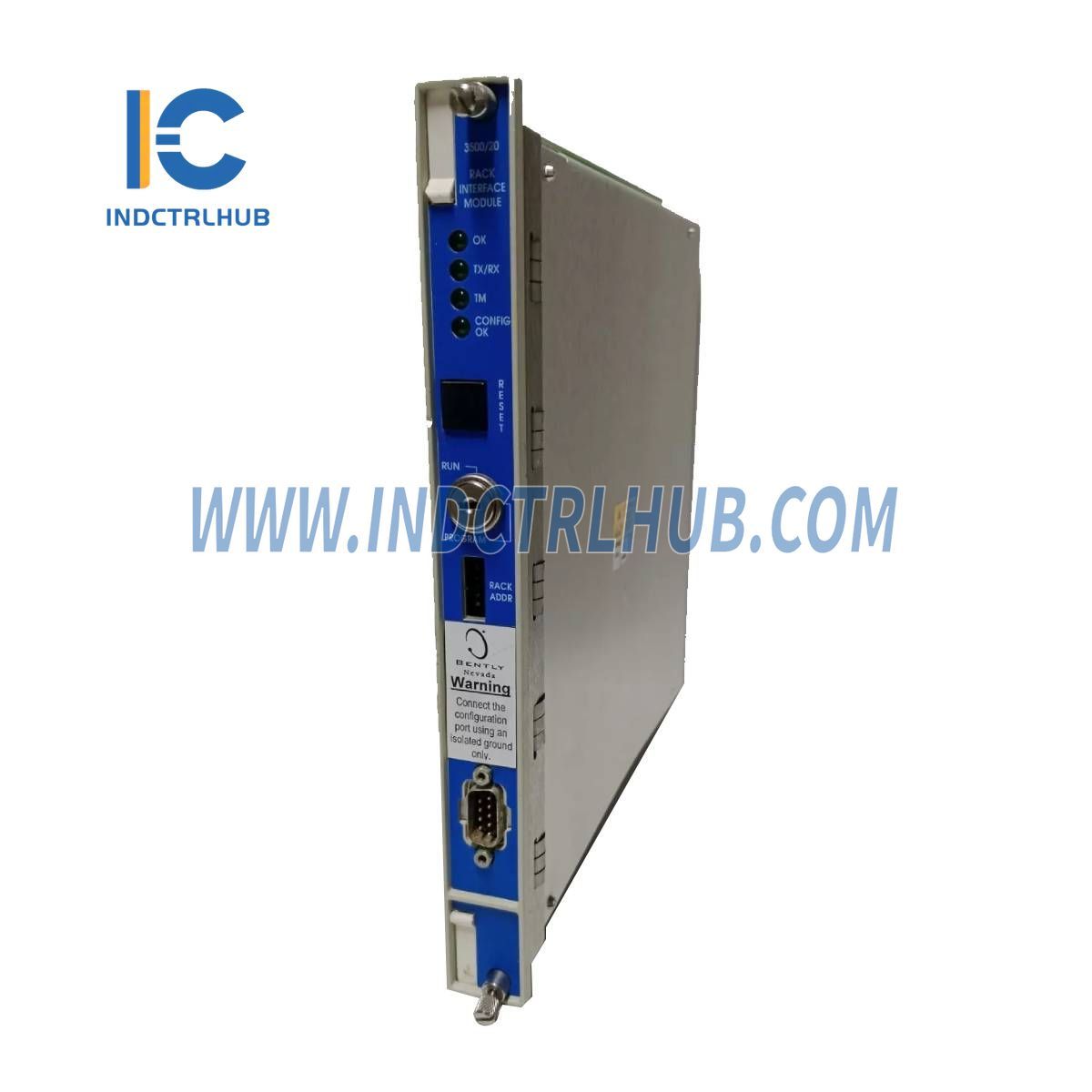

وحدة Bently Nevada 3500/20-01-02-00 هي وحدة واجهة رف (RIM) من سلسلة 3500/20، وتعمل كواجهة رئيسية لنظام رف 3500. تتكون هذه الوحدة من وحدة واجهة الرف القياسية (125744-02) ووحدة RIM I/O مع واجهة RS232/RS422 (125768-01)، وتدعم بروتوكولًا خاصًا لتكوين الرف واسترجاع بيانات الآلات. تم تصميمها لتُركب في الفتحة 1 من الرف، بجوار وحدات الطاقة، مما يضمن تواصل سلس ضمن إعدادات المراقبة الصناعية.
المعلومات التقنية
| غرض | تحديد |
|---|---|
| الشركة المصنعة | بنتلي نيفادا |
| مسلسل | 3500/20 |
| رقم الموديل/القطعة | 3500/20-01-02-00 (125744-02 + 125768-01) |
| نوع النموذج | وحدة واجهة الرف |
| المدخلات - استهلاك الطاقة | 4.75 واط، نموذجي |
| البيانات - اللوحة الأمامية | الاتصالات التسلسلية القياسية RS232 معدل البيانات: 38.4 ك باود |
| البيانات - وحدات الإدخال/الإخراج | المعايير: اتصالات تسلسلية RS232/RS422، اتصالات المودم الداخلية معدل البيانات: 38.4 ك باود كحد أقصى (الاتصالات التسلسلية)، 14.4 ك باود (الاتصالات عبر المودم الداخلي) |
| درجة الحرارة التشغيلية | -30°C إلى +65°C (-22°F إلى +150°F) |
| درجة حرارة التخزين | -40°C إلى +85°C (-40°F إلى +185°F) |
| أبعاد RIM (الارتفاع × العرض × العمق) | 241.3 مم × 24.4 مم × 241.8 مم (9.5 بوصة × 0.96 بوصة × 9.52 بوصة) |
| وزن الحافة | 0.91 كجم (2.0 رطل) |
| أبعاد الإدخال/الإخراج RS232/RS422 (الارتفاع × العرض × العمق) | 241.3 مم × 24.4 مم × 99.1 مم (9.50 بوصة × 0.96 بوصة × 3.90 بوصة) |
| وزن إدخال/إخراج RS232/RS422 | 0.45 كجم (1.0 رطل) |
أنقذ

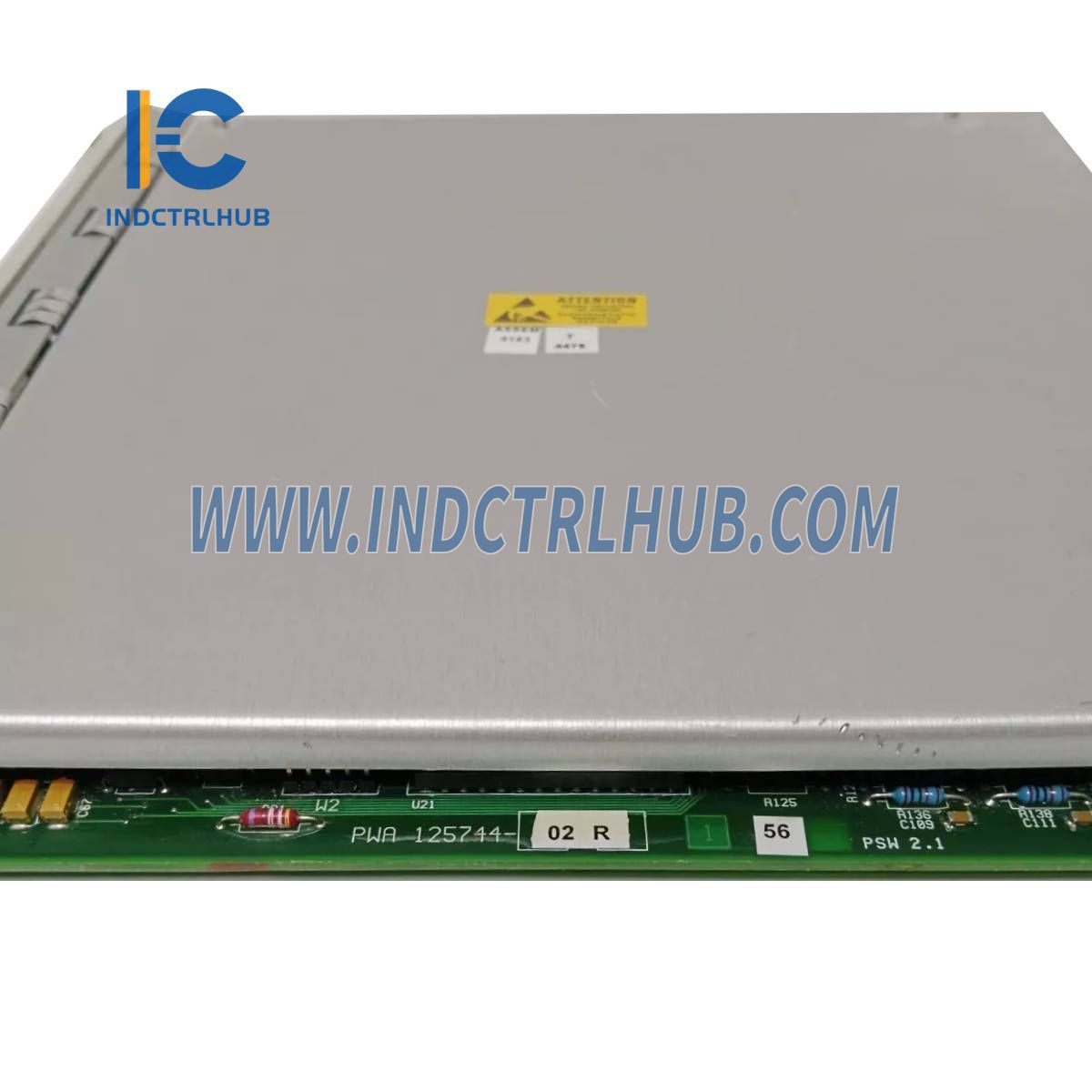

- 125744-02: وحدة واجهة الرف القياسية
- 125768-01: وحدة RIM I/O مع واجهة RS232/RS422
معلومات الطلب
- النموذج: 3500/20 وحدة واجهة الرف
- صيغة الطلب: 3500/20-AA-BB-CC
- وصف الخيارات:
- A: نوع واجهة الرف
- 01: RIM القياسي (استخدم لتطبيقات المراقبة القياسية)
- 02: TMR RIM (استخدم فقط للتطبيقات التي تتطلب تكوينًا ثلاثيًا متكررًا)
- ب: نوع وحدة الإدخال/الإخراج
- 01: وحدة الإدخال/الإخراج مع مودم مدمج
- 02: وحدة الإدخال/الإخراج مع واجهة RS232/RS422
- C: خيار موافقة الوكالة
- 00: لا يوجد
- 01: CSA/NRTL/C
- A: نوع واجهة الرف
التكوين المحدد
- رقم الطراز/الجزء: 3500/20-01-02-00 (125744-02 + 125768-01)
- تفاصيل التكوين:
- أ: 01 - RIM القياسي
- ب: 02 - وحدة الإدخال/الإخراج مع واجهة RS232/RS422
- C: 00 - لا موافقة من الوكالة
- 125744-02: وحدة واجهة الرف القياسية
- 125768-01: وحدة RIM I/O مع واجهة RS232/RS422
