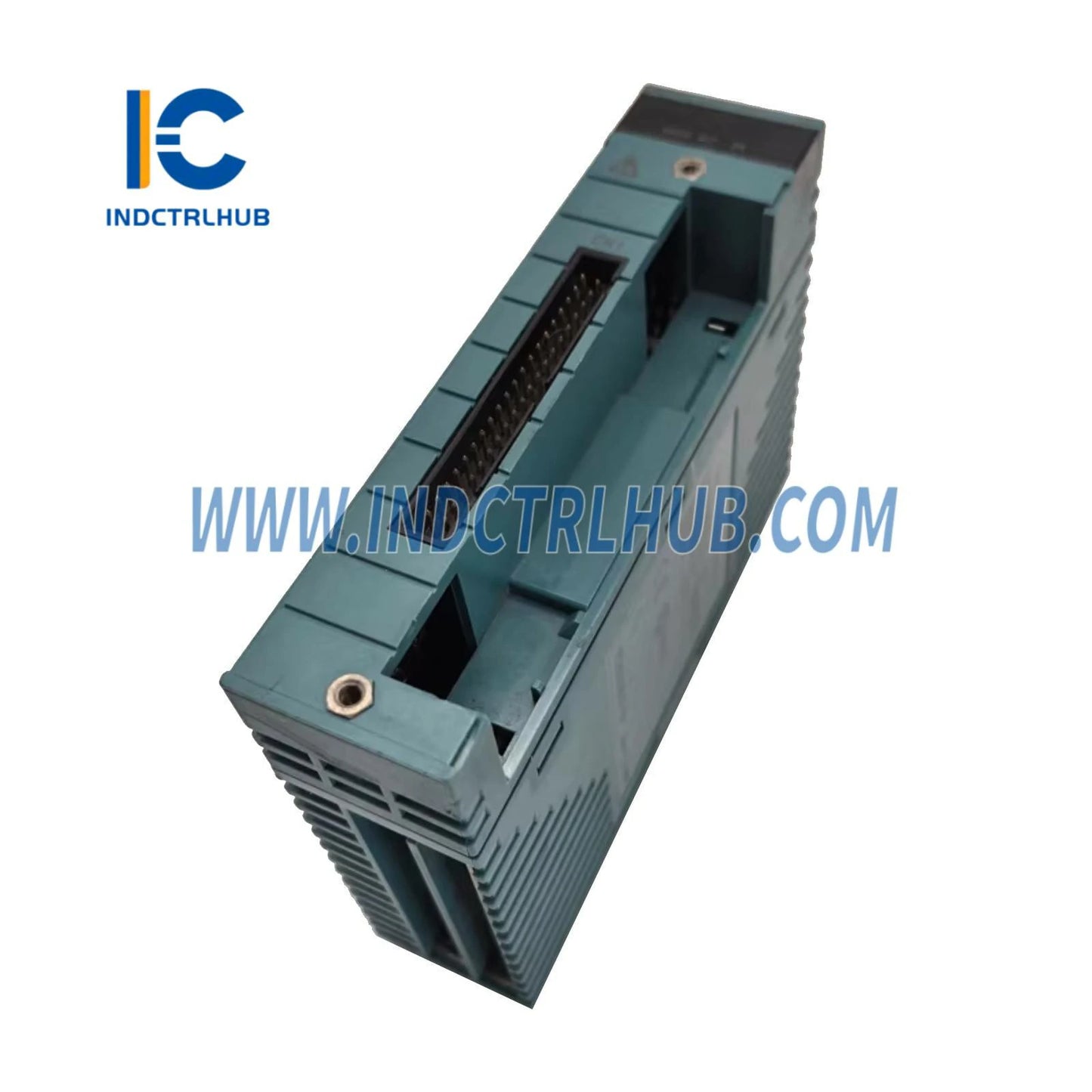

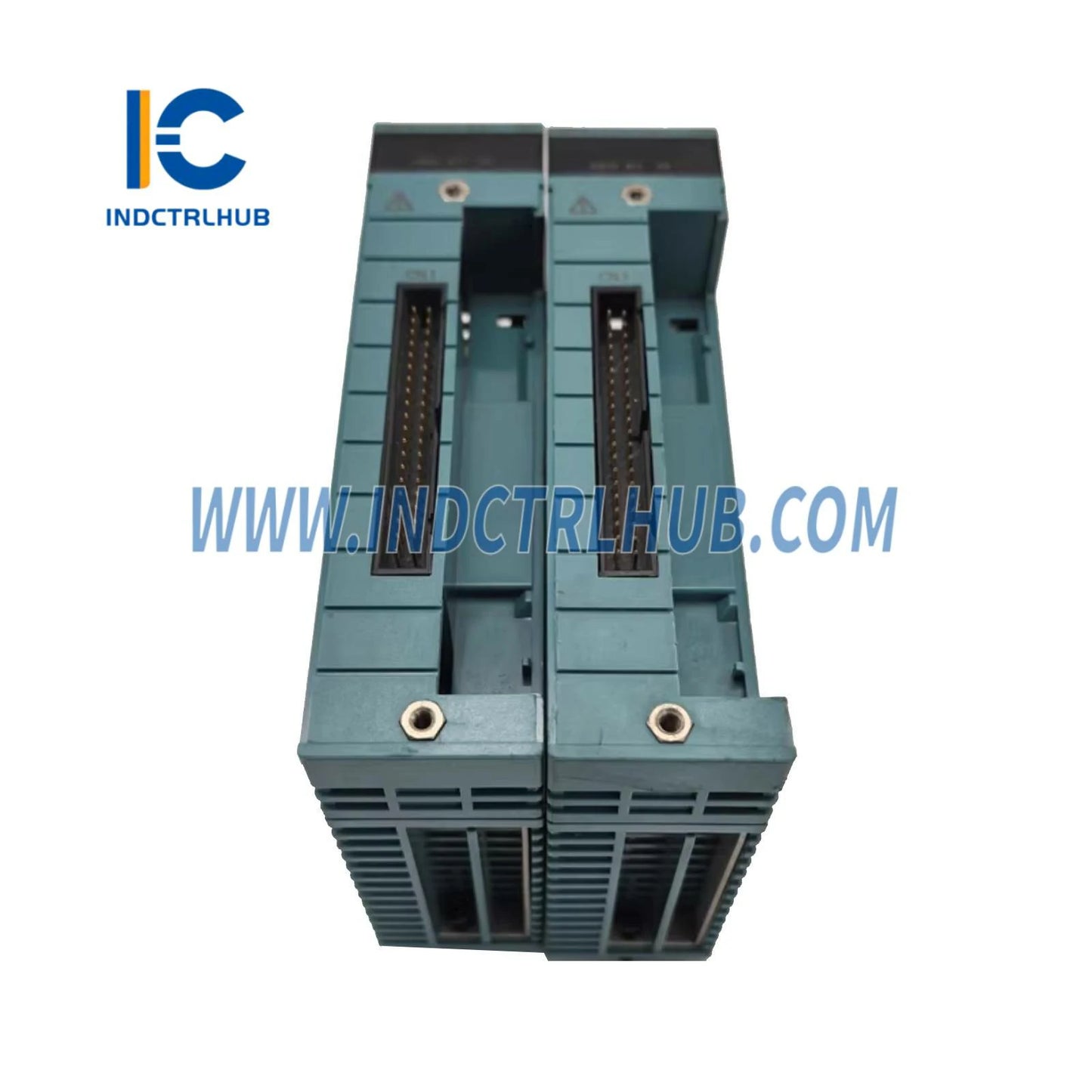

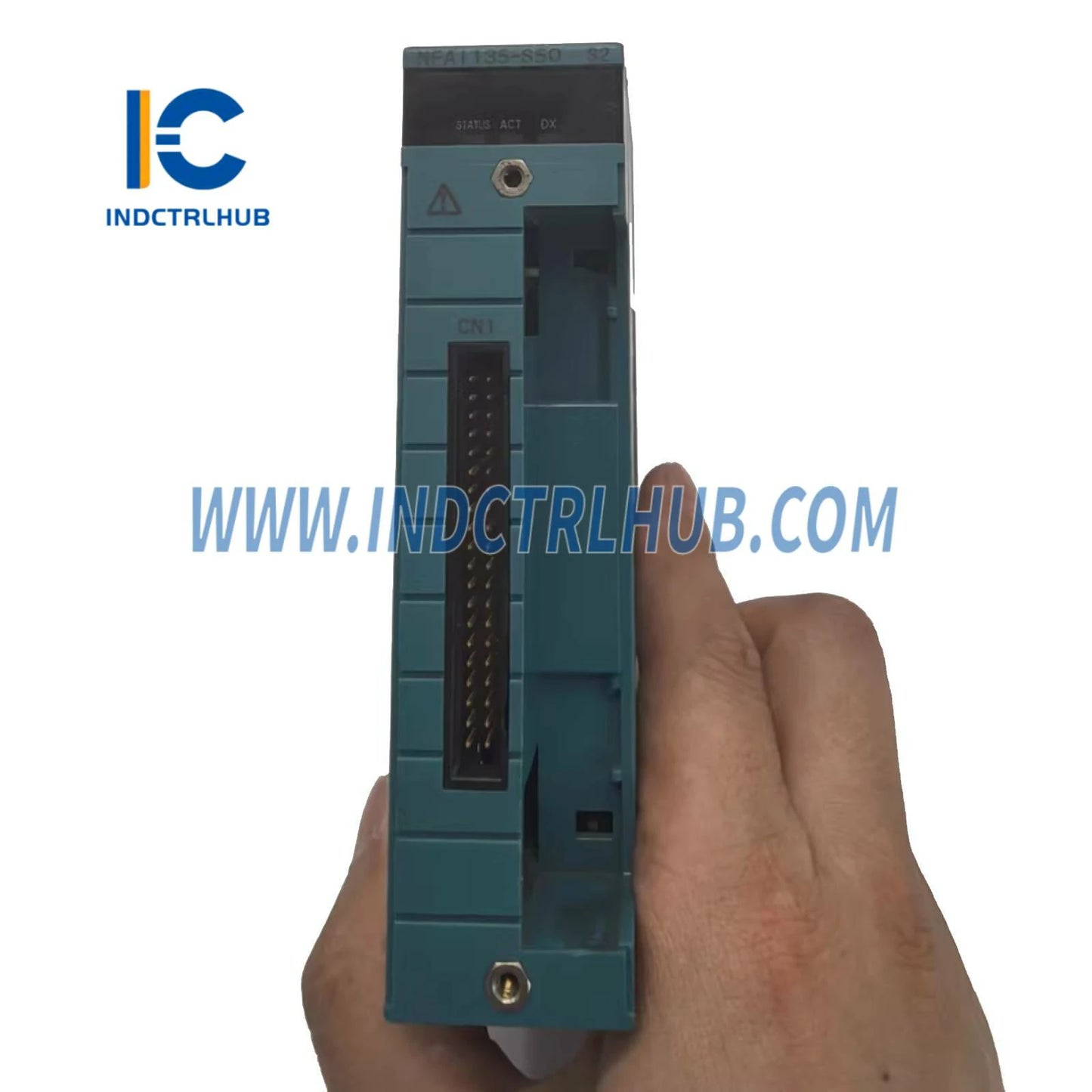

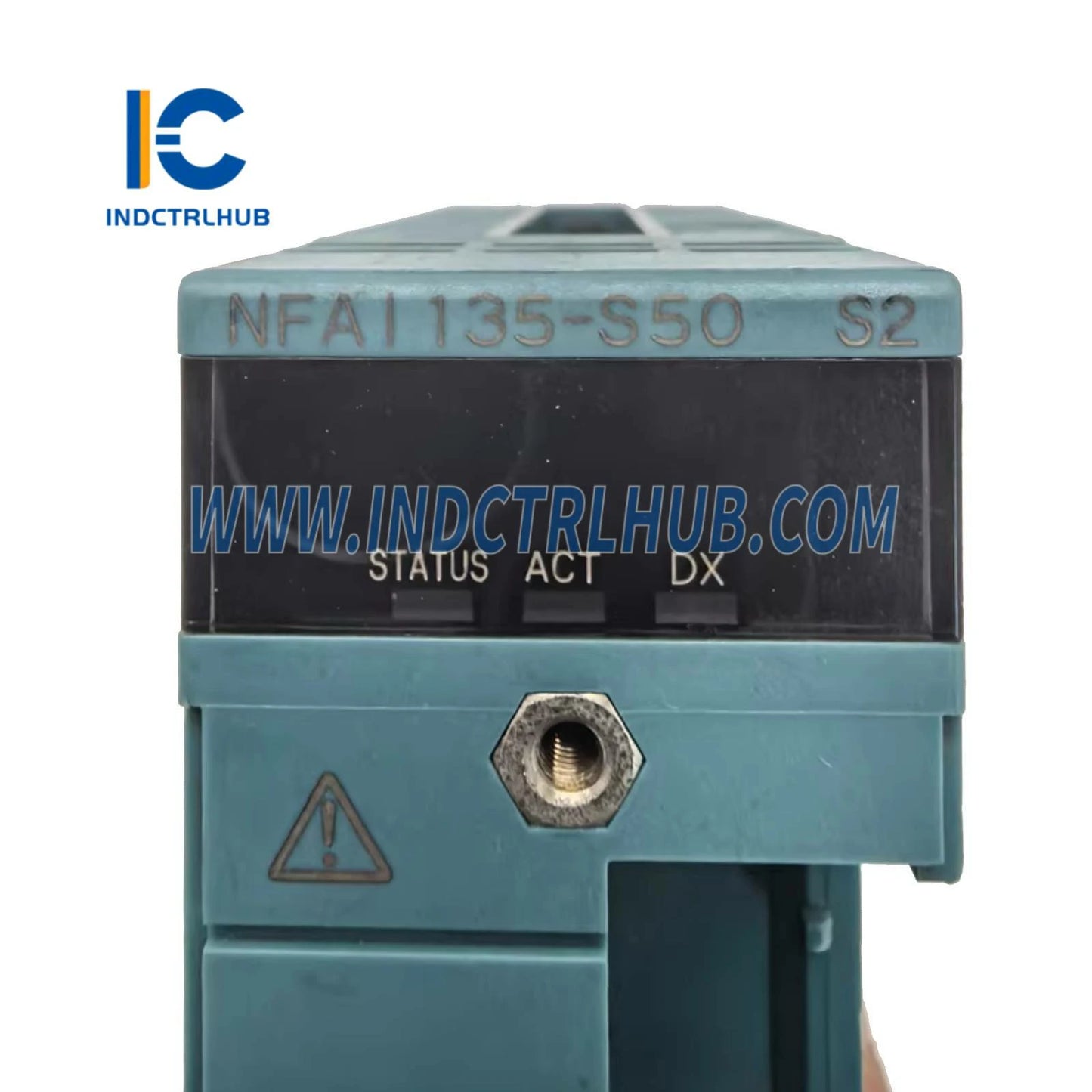

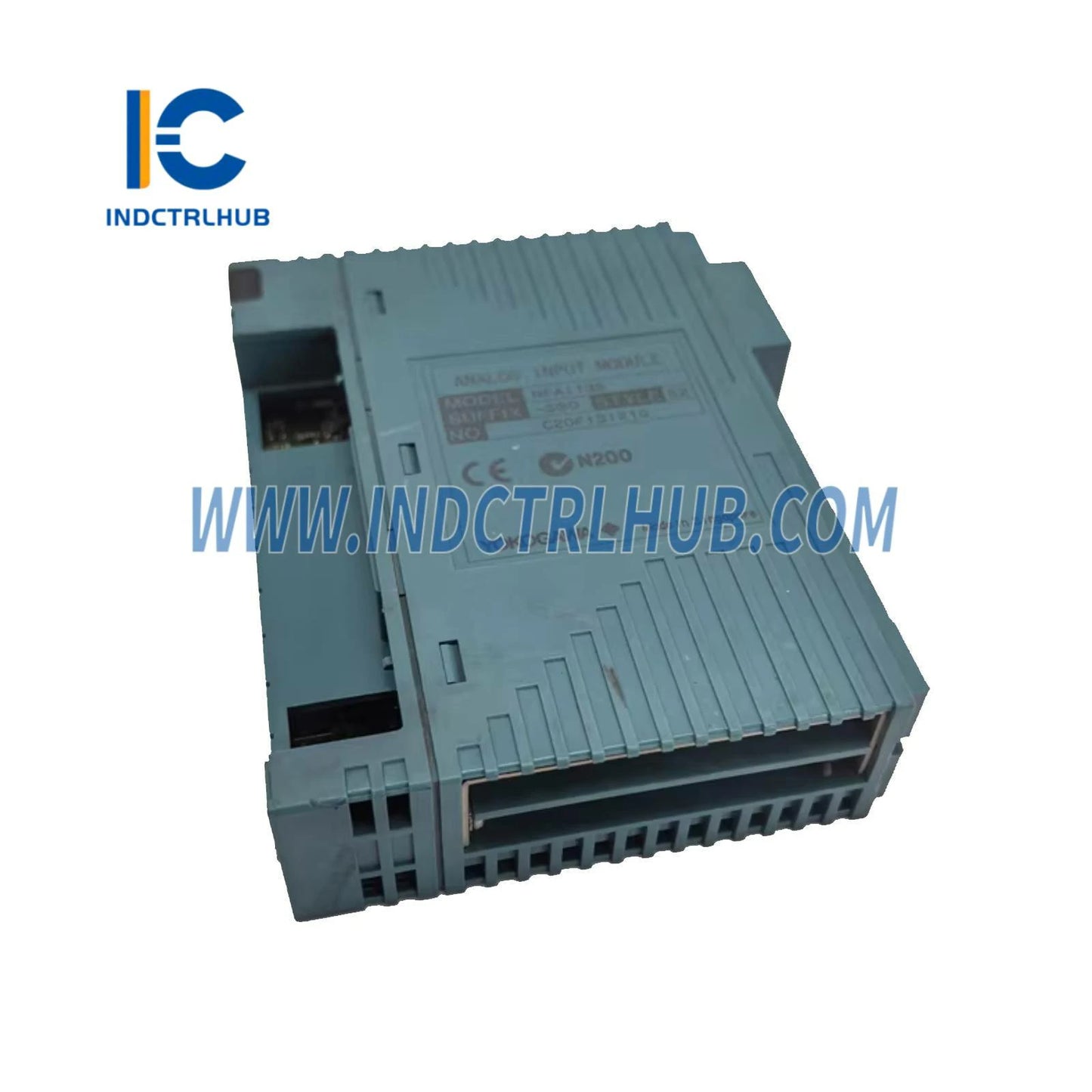

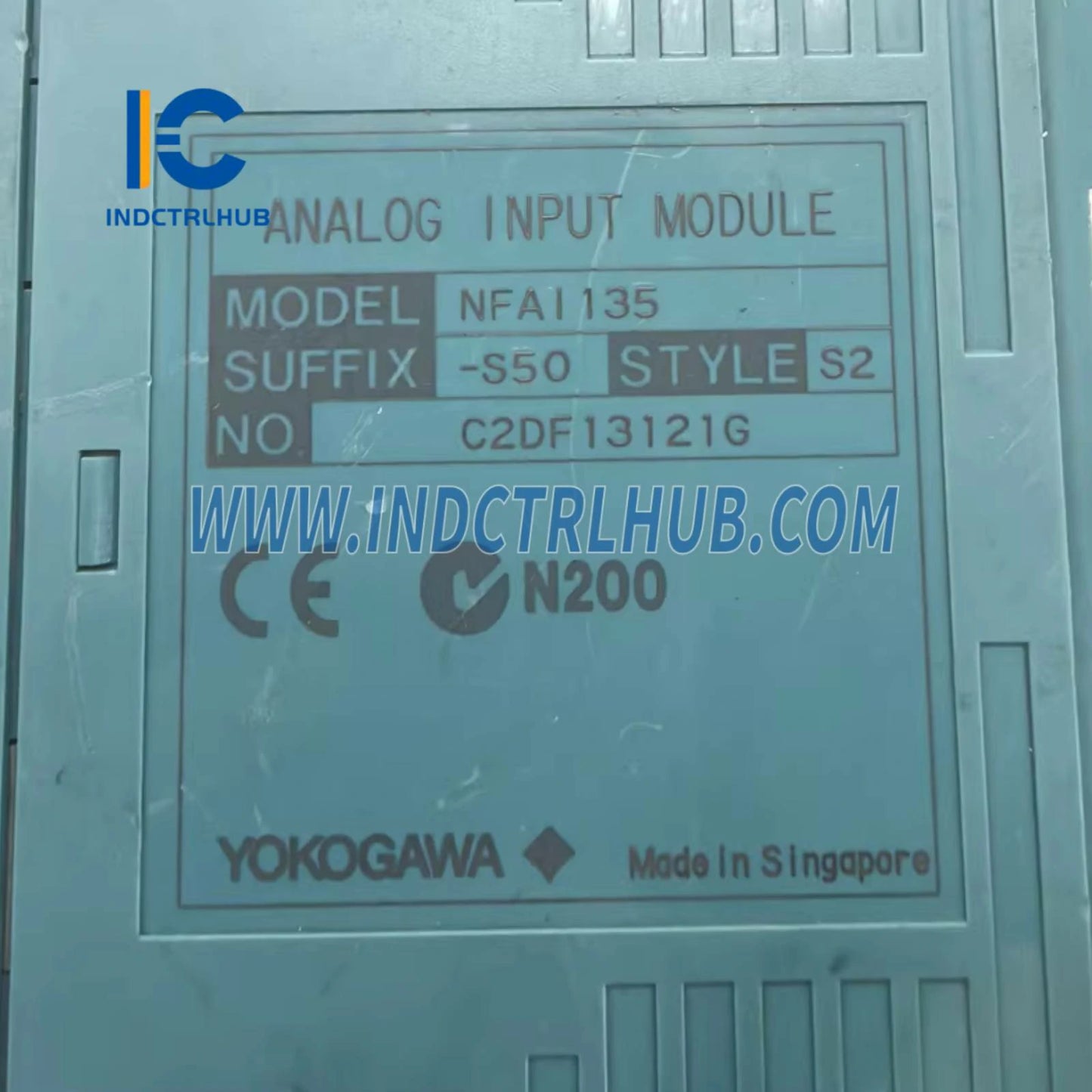

Yokogawa NFAI135-S50/CCC01 Analoog Invoer Module
Yokogawa NFAI135-S50/CCC01 Analoog Invoer Module
Manufacturer: Yokogawa
Product No.: NFAI135-S50/CCC01
Condition:1000 in stock
Product Type: Analoog Invoer Module
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Ondersteuning
- 30-dae Terugsendings
- Vinnige Versending
__ Algemene Inligting
|
Vervaardiger |
Yokogawa |
|---|---|
|
Model/Deelnommer |
NFAI135-S50/CCC01 |
|
Beskrywing |
Analoog Invoer Module (4_20 mA, 8-Kanaal, Geïsoleerde Kanale) |
_
_
__ Beskrywing
Die_Yokogawa NFAI135-S50/CCC01_is 'n_8-kanaal, geïsoleerde analoog invoer module_ontwerp vir die ontvangs van_4 tot 20 mA DC stroom seine. Dit beskik oor_kanaal-tot-kanaal en sein-tot-stelsel isolasie, wat dit geskik maak vir hoë-integriteit toepassings soos veiligheid of missie-kritieke stelsels. Die module ondersteun_HART kommunikasie, oorstroom beskerming, en sender kragvoorsiening, met stabiele prestasie oor 'n wye temperatuurreeks.
_
_
__ Tegniese Spesifikasies
|
Item |
Spesifikasie |
|---|---|
|
Model |
NFAI135 |
|
Tipe |
Analoog Insetmodule |
|
Aantal Kanale |
8 (geïsoleer per kanaal) |
|
Ingangsein |
4 tot 20 mA |
|
Toelaatbare invoerstroom |
25 mA |
|
Oorstroom Beskerming |
Verskaf |
|
Weerstand teen spanning |
500 V AC vir 1 min (kanaal-tot-kanaal & invoer-tot-stelsel) |
|
Invoerverwderstand (Krag AAN) |
250 Ω |
|
Invoerverwderstand (Krag AF) |
_500 kΩ |
|
Nauwkeurigheid |
±0.1% van volle skaal |
|
Data Vernuwingsiklus |
10 ms |
|
Invoer Stap Reaksietyd |
100 ms |
|
Uitsender Kragtoevoer |
20.2 tot 29.3 V DC |
|
Temperatuur Drywing |
Max. ±0.01%/°C |
|
Maksimum Stroomverbruik |
360 mA @ 5 V DC, 450 mA @ 24 V DC |
|
Gewig |
Ongeveer 0.3 kg |
|
Eksterne Verbindings |
Drukklem terminaal, MIL-konneksiekabel |
|
HART Kommunikasie |
Beskikbaar (via_-H_agtervoegsel) |
_
_
__ Model- en Agtervoegselkode Ontleding
|
Model |
Beskrywing |
|---|---|
|
NFAI135 |
Analoog Invoer Module (8-kanaal, 4_20 mA, Geïsoleer) |
|
Agtervoegselkode |
Betekenis |
|---|---|
|
-S |
Standaard tipe |
|
5 |
Sonder ontploffingsbeskerming |
|
0 |
Basiese tipe |
|
/CCC01 |
Met koppelstukbedekking vir MIL-kabel [Model: NFCCC01] |
__NFAI135-S50/CCC01_=
_
-
Standaard_module
-
Geen ontploffingsbeskerming
-
Basiese tipe
-
MIL-kabelbedekking ingesluit
_
_
__ Beskikbare Opsiekodes
|
Opsiekode |
Beskrywing |
|---|---|
|
/13S00 |
Met drukklem terminaalblok [Model: NFTI3S-00] |
|
/13S10 |
Met oorspanning-absorbeerder terminaalblok [Model: NFTI3S-10] |
|
/CCC01 |
Met koppelstukbedekking vir MIL-kabel [Model: NFCCC01] |
