Product Description
Produkbesonderhede
| Vervaardiger | Bently Nevada |
|---|---|
| Reeks | 3500/25 |

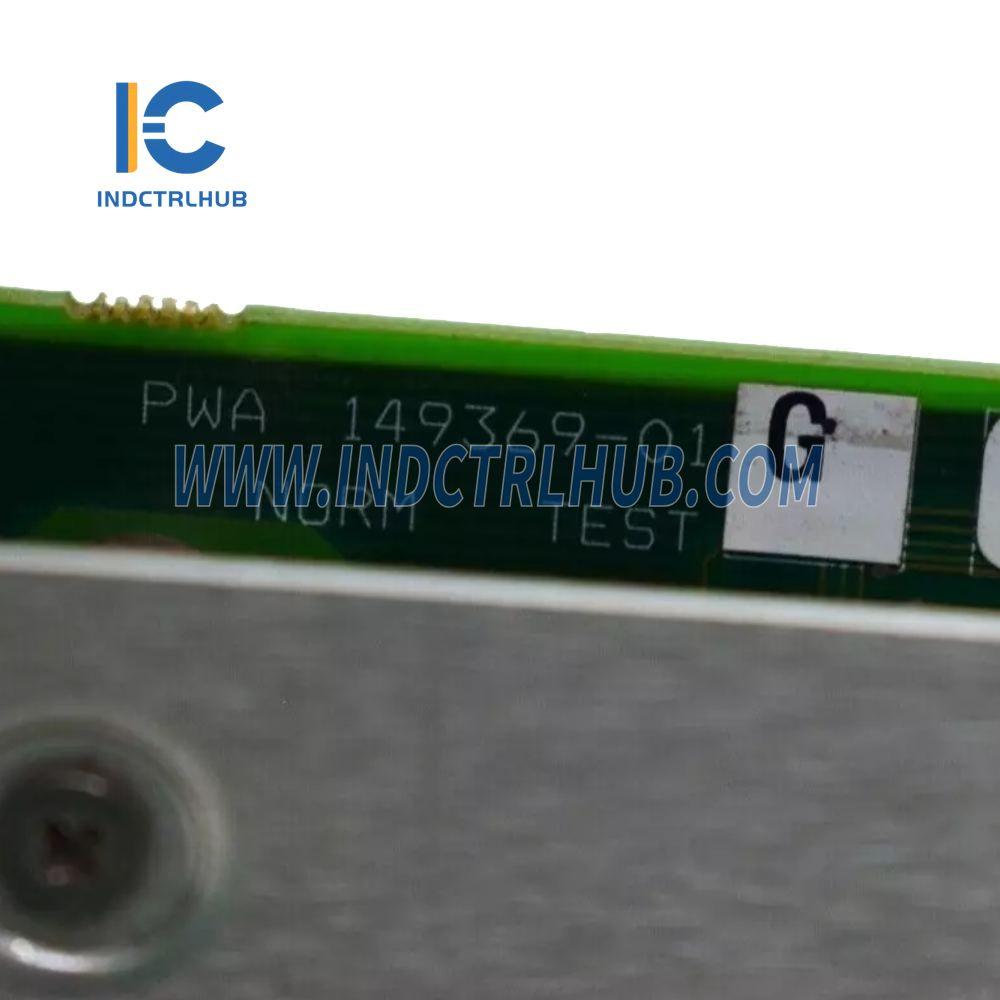

| Model-/Onderdelennommer | 149369-01 |

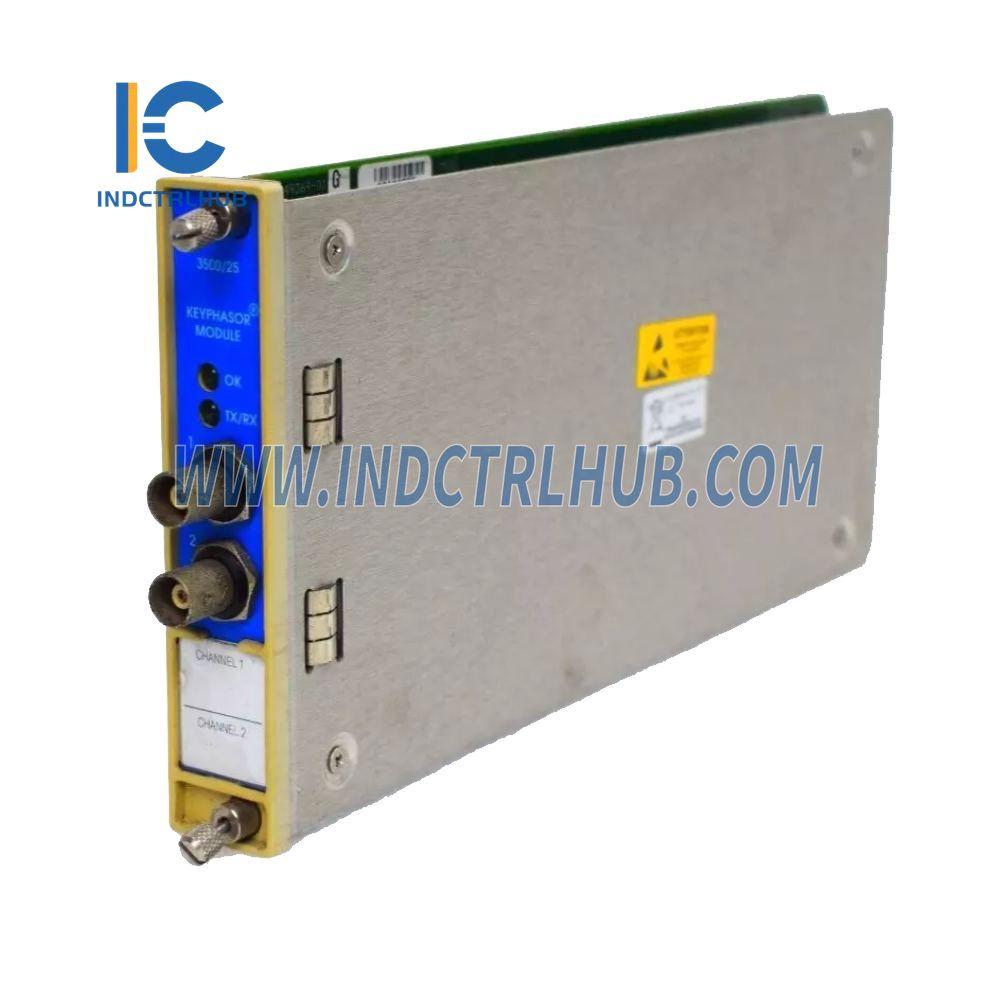

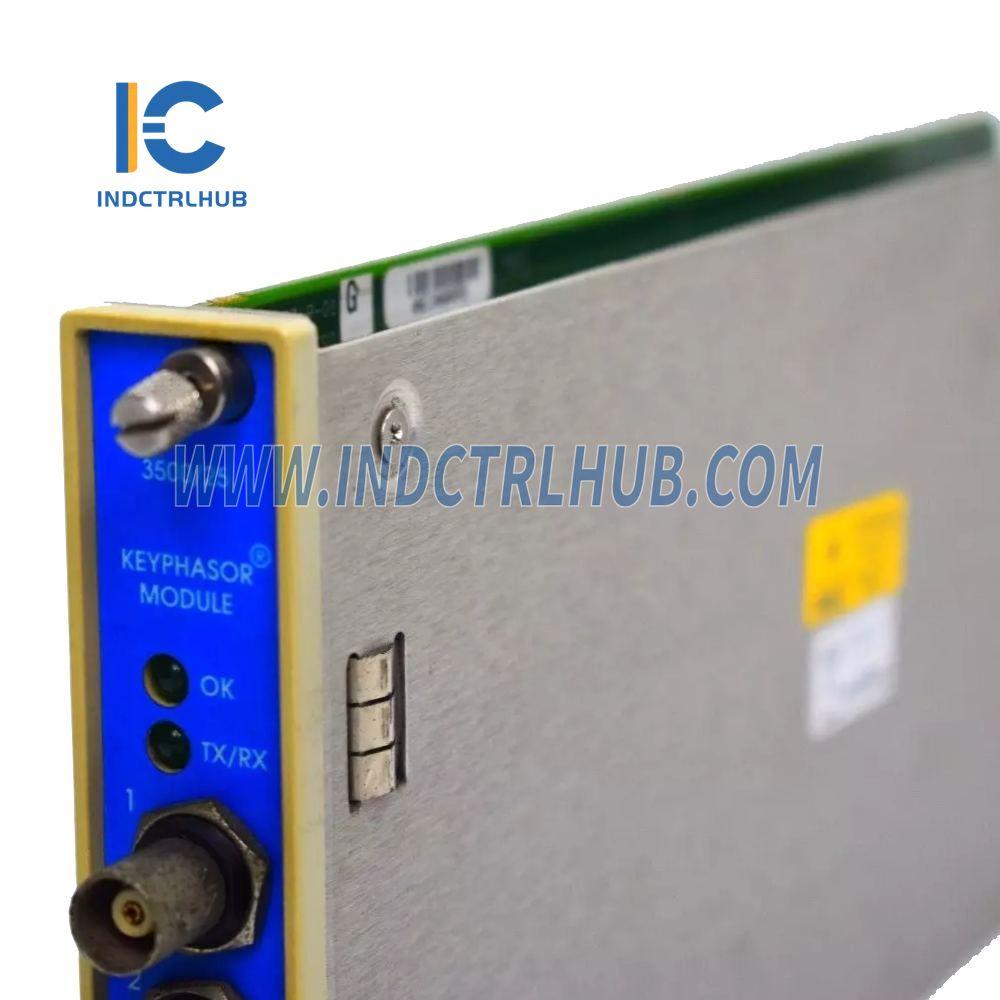

| Modeltipe | Verbeterde Keyphasor Module |
Beskrywing
Die 3500/25 Verbeterde Keyphasor-module is 'n halfhoogte, twee-kanaal module ontwerp om Keyphasor-seine aan die moniteringsmodules in 'n 3500-rak te verskaf. Hierdie module ontvang seine van nabyskheidsondersoeke of magnetiese oppikkers en omskakel dit in digitale Keyphasor-seine om aan te dui wanneer die Keyphasor-merker op 'n as saamval met die Keyphasor-transduser.
Die 3500 Masjineriebeskermingsisteem kan ondersteun:
- Normale konfigurasie: Tot vier Keyphasor-seine.
- Gekoppelde konfigurasie: Tot agt Keyphasor seine.
Spesifikasies
Kragverbruik:
- 3.2 Watt (tipies)
Sein Insette:
- Elke Keyphasor-module kan tot twee seine van nabyskheidsondersoektransdusors of magnetiese oppikkers aanvaar.
-
Sein Reeks:
- Nie-geïsoleerde I/O Modules: +0.8 V tot -21.0 V
- Geïsoleerde I/O Modules: +5 V tot -11 V
- Seine wat hierdie reeks oorskry, word intern deur die module beperk.
-
Magnetiese Opname Spoedvereiste:
- Minimum asspoed: 200 rpm (3.3 Hz)
Invoer Impedansie:
- 21.8 kΩ (minimum)
Gebufferde Keyphasor-uitsette:
- Twee gebufferde Keyphasor-uitsette is beskikbaar aan die voorkant van die rak via koaksiale koppelvlakke.
- Twee addisionele gebufferde Keyphasor-uitsette is beskikbaar aan die agterkant van die rak via Euro-styl koppelvlakke.
Uitset Impedansie:
- 504 Ω (maksimum gebufferde uitsetimpedansie)
Keyphasor Transduser Kragtoevoer:
- -24 Vdc, maksimum 40 mA per kanaal.
Omgewingsgrense
| Bedryfstemperatuur | -30°C tot +65°C (-22°F tot +150°F) wanneer gebruik met nie-Interne Barrier I/O-module <br> 0°C tot +65°C (32°F tot +150°F) wanneer gebruik met Interne Barrier I/O-module (Interne Terminering) |
|---|---|
| Bergingstemperatuur | -40°C tot +85°C (-40°F tot +185°F) |
| Lugvog | 95%, nie-kondenseer |
Fisiese Afmetings
| Hoofmodule | Afmetings: 119.9 mm (4.72 in) x 24.4 mm (0.96 in) x 256.5 mm (10.10 in) <br> Gewig: 0.34 kg (0.76 lbs) |
|---|---|
| I/O-module |
Afmetings: 241.3 mm (9.50 in) x 24.4 mm (0.96 in) x 103.1 mm (4.06 in) Gewig: 0.46 kg (1.01 lbs) |
Bestelinligting
| Opsie | Beskrywing |
|---|---|
| A: Aantal Kanale | 01: Enkel halfhoogte 2-kanaal Keyphasor-kaart (2 kanale) 02: Twee halfhoogte 2-kanaal Keyphasor-kaarte (4 kanale) |
| B: Tipe I/O Module | 01: I/O module met Interne Termineringe 02: I/O module met Eksterne Termineringe 03: Interne Barrière I/O met Interne Termineringe 04: Geïsoleerde I/O module met Interne Termineringe (Vir Magnetiese Opnemers) 05: Geïsoleerde I/O module met Eksterne Termineringe (Vir Magnetiese Opnemers) |
| C: Agentskap Goedkeuringsopsie | 00: Nie vereis nie 01: cNRTLus (Klas 1, Div 2) 02: ATEX/IECEx/CSA (Klas 1 Sone 2) |
Onderdelle
- 149369-01: Verbeterde Keyphasor-module (kan bestel word as 'n direkte inpropvervanging vir Keyphasor-module 125792-01).
