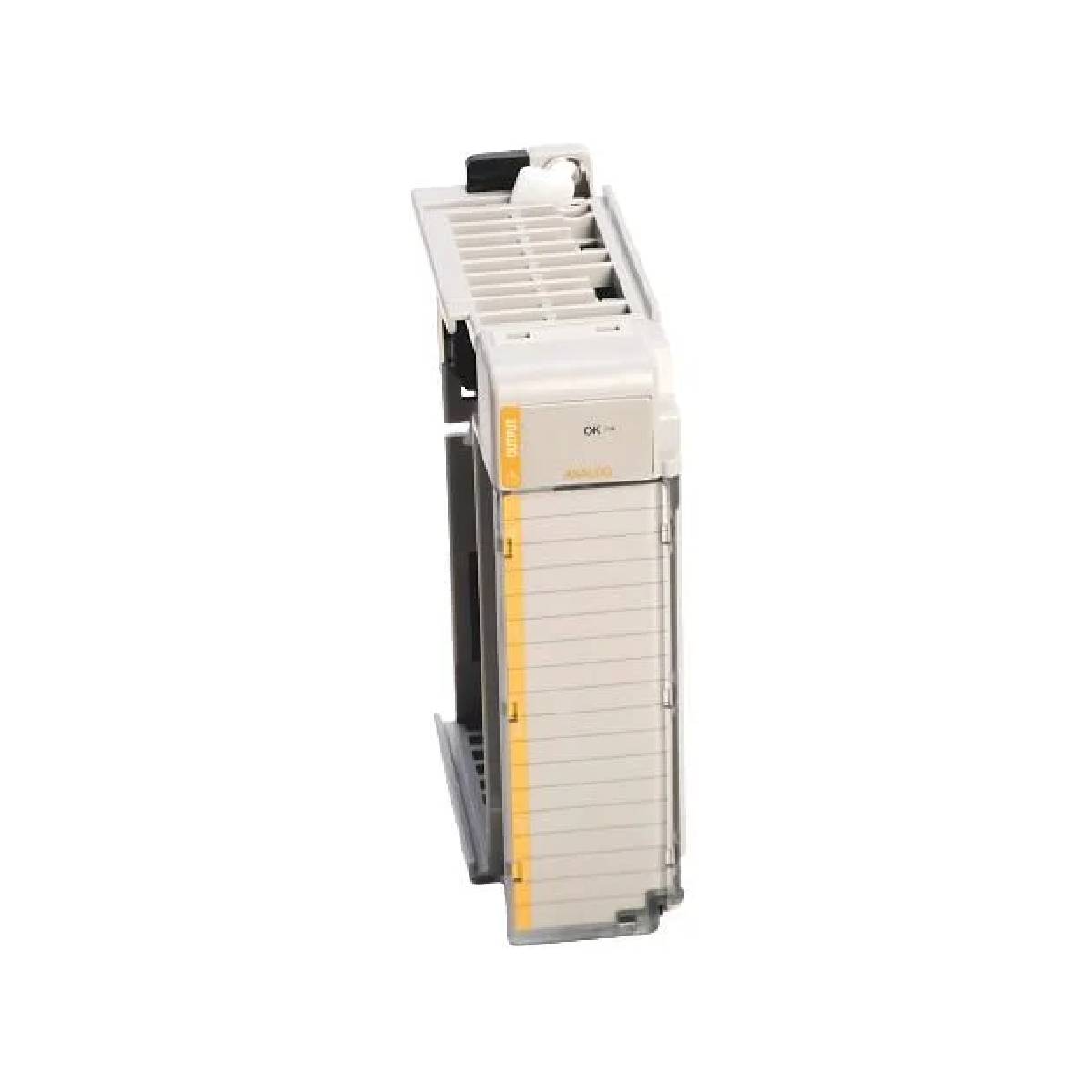

Product Description
Produkbesonderhede
|
Vervaardiger |
Allen-Bradley |
|---|---|
|
Model-/Onderdelnommer |
1769-OF4K |
|
Beskrywing |
Analoog I/O-module |
Tegniese Spesifikasies
|
Attribuut |
Spesifikasie |
|---|---|
|
Induktiewe Lading, Maks |
0.1 mH (stroomlading) 1.0 µF (spanninglading) |
|
Veldkalibrasie |
Geen benodig nie |
|
Nauwkeurigheid |
0.5% volle skaal by 25 °C (77 °F) |
|
Nauwkeurigheid Drywing met Temperatuur |
±0.0086% van volle skaal per °C |
|
Uitset Rimpel |
±0.05% @ 0…50 kHz |
|
Nie-lineariteit |
±0.05% |
|
Herhaalbaarheid |
±0.05% |
|
Modulefout (0…60 °C / 32…140 °F) |
±0.8% van volle skaal |
|
Uitset Impedansie |
Spanninguitset: < 1 Ω Stroomuitset: > 1 MΩ |
|
Oop- en Kortsluitbeskerming |
Ja |
|
Kortsluitbeskerming, Maks |
40 mA |
|
Uitset oorspanningsbeskerming |
Ja |
|
Uitsetreaksie by Stelsel Aanskakeling/Afskakeling |
2.5…-1.0V DC piek vir < 15 ms |
|
Geraste Werkspanning |
30V AC / 30V DC |
|
Isolasiespanning |
510V AC of 720V DC vir 1 min (kwalifikasietoets) 30V AC/30V DC werkspanning (IEC Klas II versterkte isolasie) |
|
Gewig, Ongeveer |
280 g (0.61 lb) |
|
Afmetings (HxBxD), Ongeveer |
118 x 35 x 87 mm (4.65 x 1.38 x 3.43 in.) |
|
Hoogte met monteringstabs |
138 mm (5.43 in.) |
|
Sleufwydte |
1 |
|
Moduleligging |
DIN-rail of paneelmontering |
|
Kragvoorsieningskompatibiliteit |
1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 |
|
Kragbron Afstandgradering |
8 modules |
|
Terminalskroefdraaimoment |
0.68 N•m (6 lb•in) |
|
Behou Skroef Draaimoment |
0.46 N•m (4.1 lb•in) |
|
Draadgrootte |
(22…14 AWG) solied (22…16 AWG) gestrande |
|
Draad Tipe |
Cu-90 °C (194 °F) |
|
Vervangings Terminalblok |
1769-RTBN18 (1 per stel) |
|
Vervangingsdeur Etiket |
1769-RL2 (2 per stel) |
|
Vervangingsdeur |
1769-RD (2 per stel) |
|
Verskaffer ID Kode |
1 |
|
Produk Tipe Kode |
10 |
|
Produkkode |
48 |
|
Insetwoorde |
5 |
|
Uitsetwoorde |
5 |
|
Konfigurasiewoorde |
32 |
|
Omhulsel Tipe Gradering |
Geen (oop styl) |
