Product Description
Produk Oorsig

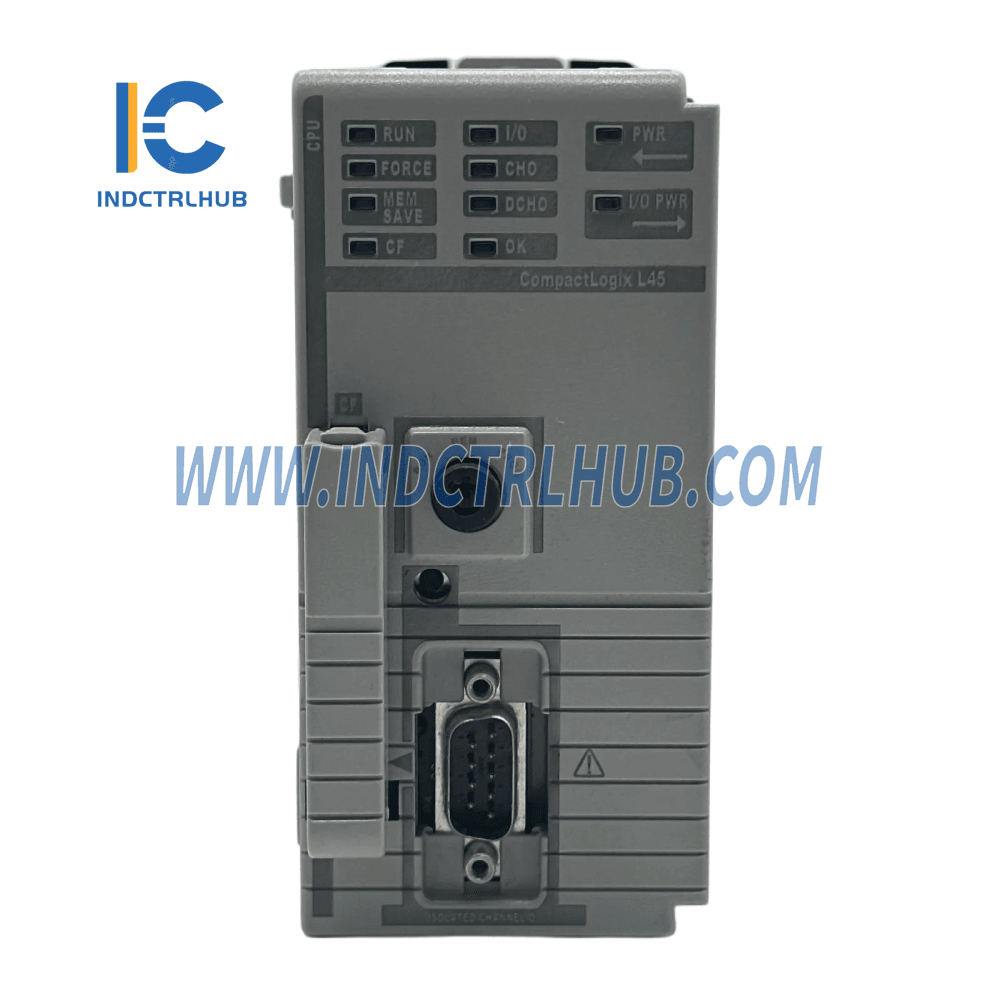

- Vervaardiger: Allen-Bradley
- Model/Deelnommer: 1768-L45

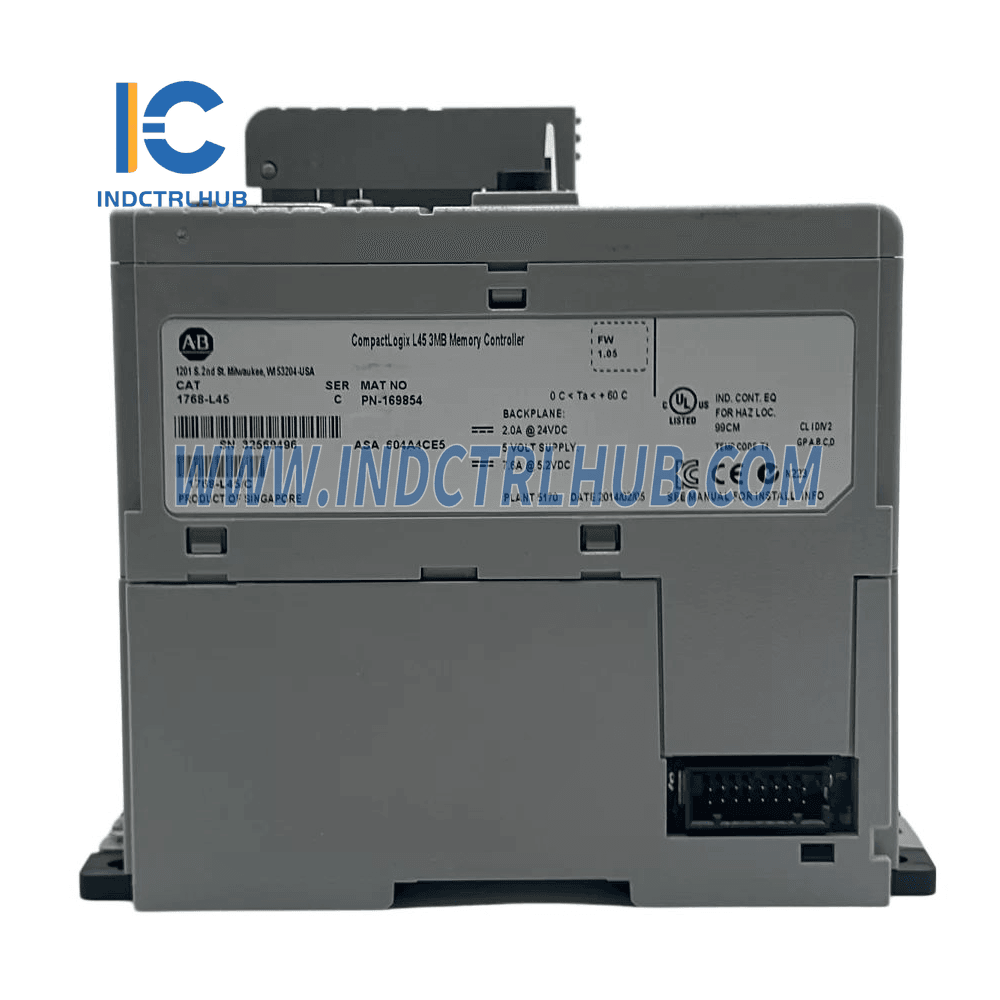

- Beskrifing: CompactLogix L45 3MB Geheuebeheerder
- Tariefkode: 8537109060
Sleutel Spesifikasies
Geheue & Krag
- Beskikbare Gebruikergeheue: 3 MB
- Kraggverbruik: 48 W
- Kragverspreiding: 8.3 W
- 1768 Stroomtrek: 5.6 A @ 5V DC
- 1769 Stroomtrek: 2.0 A @ 5V DC
- Totale Stroomtrek (1768 & 1769): 7.6 A @ 5V DC
- Backplane Stroomtrek: 2.0 A @ 24V DC
Module en Uitbreiding
- Aantal 1768 Modules (Max): 4
- Aantal 1768 Bewegingsmodules (Max): 4
- Aantal 1769 I/O Modules (Max): 30
- Aantal I/O Banke (Max): 3
-
Module Uitbreidingskapasiteit:
- Twee 1768 modules
- Sestien 1769 modules
Kommunikasie
- Kommunikasie Poorte: RS-232 (Volledig Geïsoleer, 38.4 Kbps maks)
- Aantal 1768 Kommunikasie Modules (Max): 2
- Kommunikasie Protokol: Ander
- Kommunikasie Bus: RS-232
- Seriële Kabel: 1756-CP3 of 1747-CP3 (regte hoek koppelaar na kontroleerder, reguit na seriële poort, 3 m)
- Kragtoevoer: 1768-PA3, 1768-PB3
Omgewingspesifikasies
- Bedryfstemperatuur: 0°C tot 60°C (32°F tot 140°F)
- Bergingstemperatuur: -40°C tot +85°C (-40°F tot +185°F)
- Vibrasie (Bedryfstyd): 5 G @ 10 tot 500 Hz
- Skok (Bedryfstyd): 30 G
- Relatiewe Vogtigheid: 5-95% nie-kondenseerbaar
- Omringende Lugtemperatuur (Max): 60°C (140°F)
Immuniteit & Beskerming
- Uitsendings: CISPR 11 (IEC 61000-6-4)
- ESD Immuniteit: 6 kV kontakontladings, 8 kV lugontladings
- EFT/B Immuniteit: ±4 kV @ 5 kHz op kommunikasie-poorte
- Oorbel Transiënt Immuniteit: ±2 kV lyn-aarde (CM) op kommunikasie-poorte
- Geleide RF Immuniteit: 10V rms met 1 kHz sinusgolf 80% AM van 150 kHz tot 80 MHz
- Gestraalde RF Immuniteit: 10 V/m met 1 kHz sinusgolf 80% AM van 80 tot 2000 MHz, 10 V/m met 200 Hz 50% Puls 100% AM @ 900 MHz, 3 V/m met 1 kHz sinusgolf 80% AM van 2000 tot 2700 MHz
- Ontploffingsbestand: Nee
- Noord-Amerikaanse Temperatuurkode: T4
Montering en Fisiese
- Module Ligging: DIN-rail of paneelmontering
- DIN-rail Montering: Ja
- Paneelmontering Skroefdraaimoment: 1.16 Nm (10 in-lb) - Gebruik M4 of #8 skroewe
- Afmetings (H×B×D): 131.1 mm x 56.4 mm x 121.1 mm (5.18 in x 2.22 in x 4.81 in)
- Gewig: 0.34 kg (11.99 oz)
- Met Vertoning: Nee
- Met rekenaarverbinding: Ja
- Geskaik vir Voorpaneelmontering: Ja
- Behuizing Tipe Gradering: Geen (oop-styl)
Programmering & Beheer
-
Programmeertale:
- Relaisleer
- Gestructureerde Tekst
- Funksieblok
- Volgordelike Funksiekaart (SFC)
- Foutveilige Model: Nee
- Beskerming vir Plaaslike Beheerders: Nee
- Uitbreibaar: Ja
- Standaard Toepassings Beskikbaar: Ja
