Product Description
Produkbesonderhede

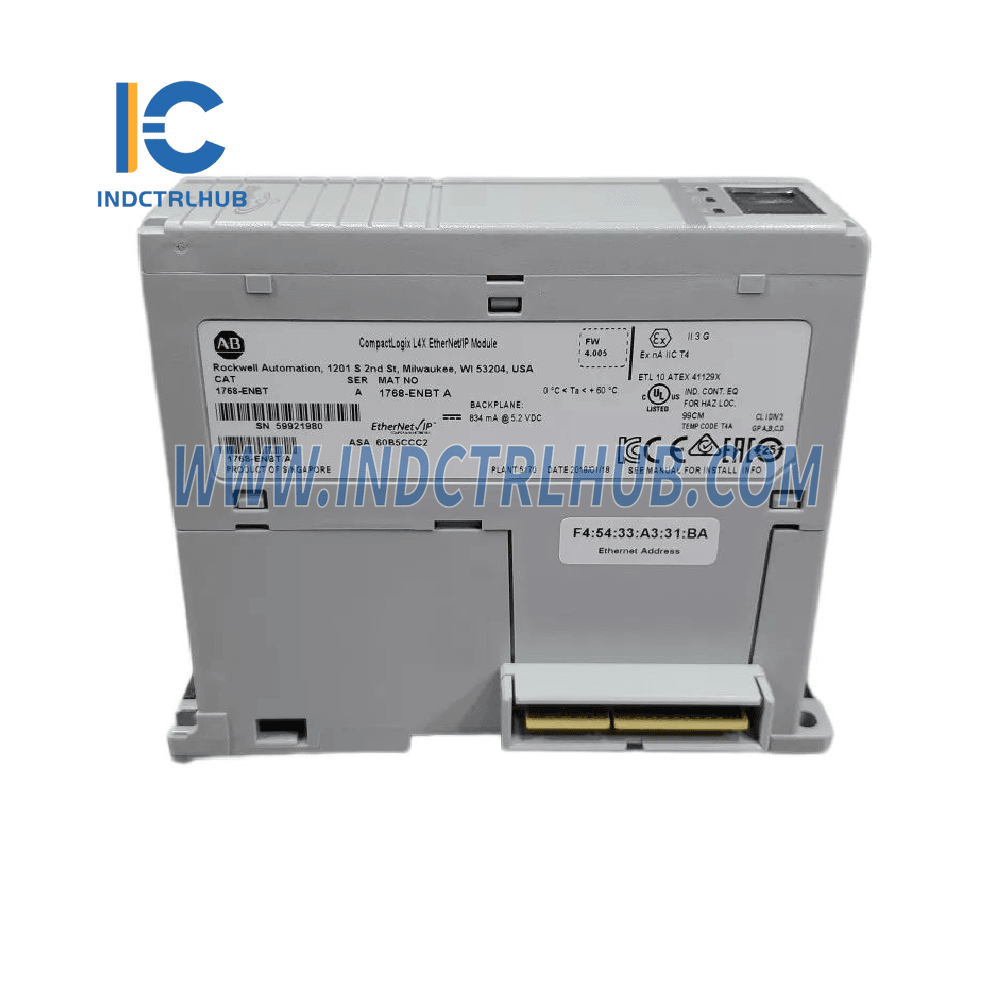

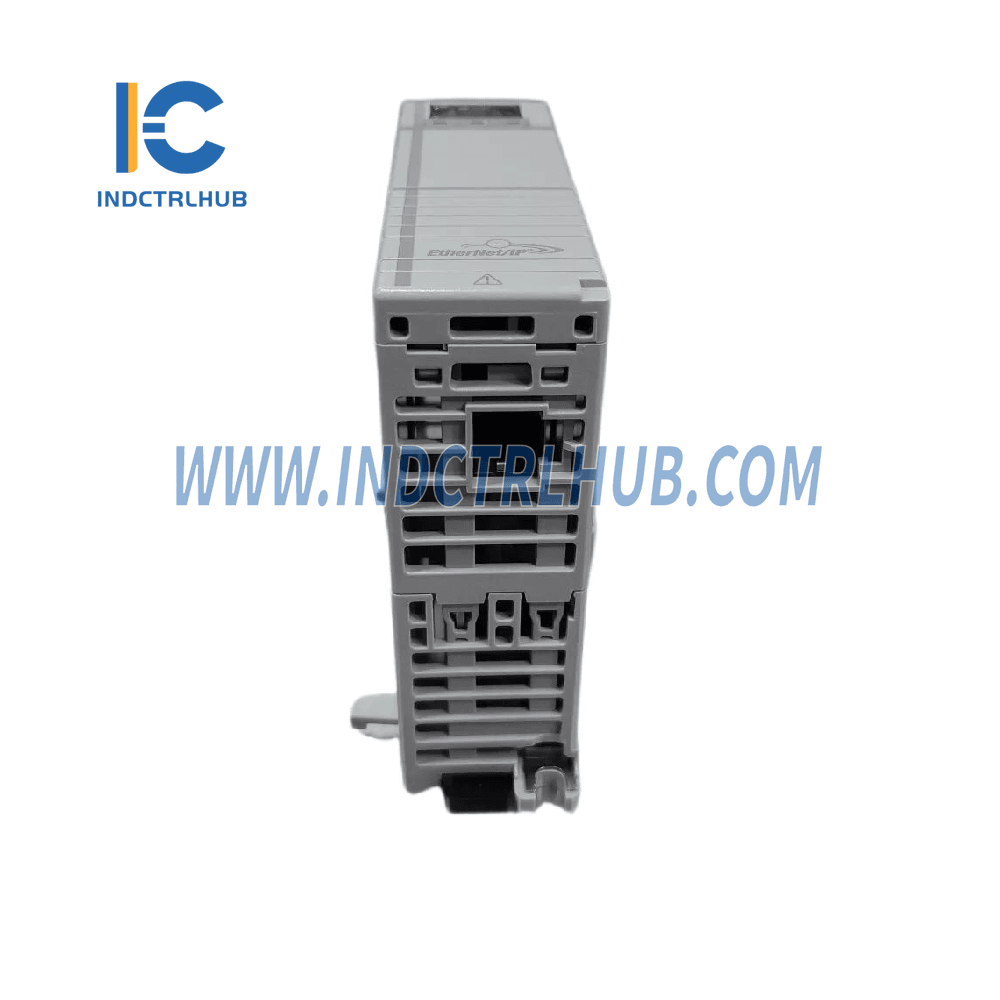

- Vervaardiger: Allen-Bradley
- Model/Deelnommer: 1768-ENBT
- Besondering: CompactLogix Kommunikasie Module
Sleutel Spesifikasies
| Attribuut | Waarde |
|---|---|
| Backplane-stroom | 834 mA by 5.2V DC |
| Kragverbruik | 4.34 W |
| Kragverspreiding | 4.38 W |
| Isolasie (Deurlopende Spanningsgradering) | 30V, Funksionele Isolasietipe, Ethernet-netwerk na stelsel |
| Draadgrootte | Ethernet-netwerkverbindings: RJ45-verbinder, Kategorie 5e of Kategorie 5 kabel |
| Bedradingskategorie | Kategorie 2 op kommunikasieporte |
| Noord-Amerikaanse Temperatuurkode | T4A |
| IEC Temperatuurkode | T4 |
| Monteerskroefdraaimoment | 1.16 N•m (10 lb•in), met M4 of #8 skroewe |
| Afmetings (H x B x D) | 132 x 56.7 x 105.1 mm (5.20 x 2.23 x 4.12 in.) |
| Gewig | 0.213 kg (7.5 oz) |
Omgewingspesifikasies
| Attribuut | Waarde |
|---|---|
| Bedryfstemperatuur | 0…60 °C (32...140 °F), IEC 60068-2-1 (Toets Ad), IEC 60068-2-2 (Toets Bd) |
| Nie-bedryfstemperatuur | -40…85 °C (-40...185 °F), IEC 60068-2-1 (Toets Ab), IEC 60068-2-2 (Toets Bb) |
| Relatiewe Vogtigheid | 5…95% nie-kondenseer, IEC 60068-2-30 (Toets Db) |
| Trilling (Bedryfsmodus) | 5 g @ 10…500 Hz, IEC 60068-2-6 (Toets Fc) |
| Bedryfs skok | 30 g, IEC 60068-2-27 (Toets Ea) |
| Nie-bedryfs skok | 50 g, IEC 60068-2-27 (Toets Ea) |
Immuniteit & Uitsendings
| Attribuut | Waarde |
|---|---|
| Uitsendings | CISPR 11: Groep 1, Klas A |
| ESD Immuniteit | IEC 61000-4-2: 4 kV kontakontladings, 8 kV lugontladings |
| Gestraalde RF Immuniteit | IEC 61000-4-3: 10V/m met 1 kHz sinusgolf 80%AM van 30…2000 MHz |
| EFT/B Immuniteit | IEC 61000-4-4: ±2 kV by 5 kHz op kommunikasieporte |
| Oorgangs Skok Immuniteit | IEC 61000-4-5: ±2 kV lyn-aarde (CM) op kommunikasieporte |
| Geleide RF Immuniteit | IEC 61000-4-6: 10V rms met 1 kHz sinusgolf 80%AM van 150 kHz…80 MHz |
Omhulsel Tipe Gradering
- Behuizing: Geen (oop styl)
Sertifiserings
| Sertifisering | Waarde |
|---|---|
| c-UL-us | UL-gelysde industriële beheertoerusting, gesertifiseer vir die VSA en Kanada. Sien UL-lêer E65584. |
| CE | Voldoen aan EU EMC-riglyn, EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2 |
| C-Tick | Voldoen aan Australiese Radiokommunikasiewet, AS/NZS CISPR 11 |
| Ex | Voldoen aan ATEX-riglyn, EN 60079-15, EN 60079-0 (II 3 G Ex nA IIC T4) |
| EtherNet/IP | ODVA nakomingsgetoets volgens EtherNet/IP spesifikasies |
