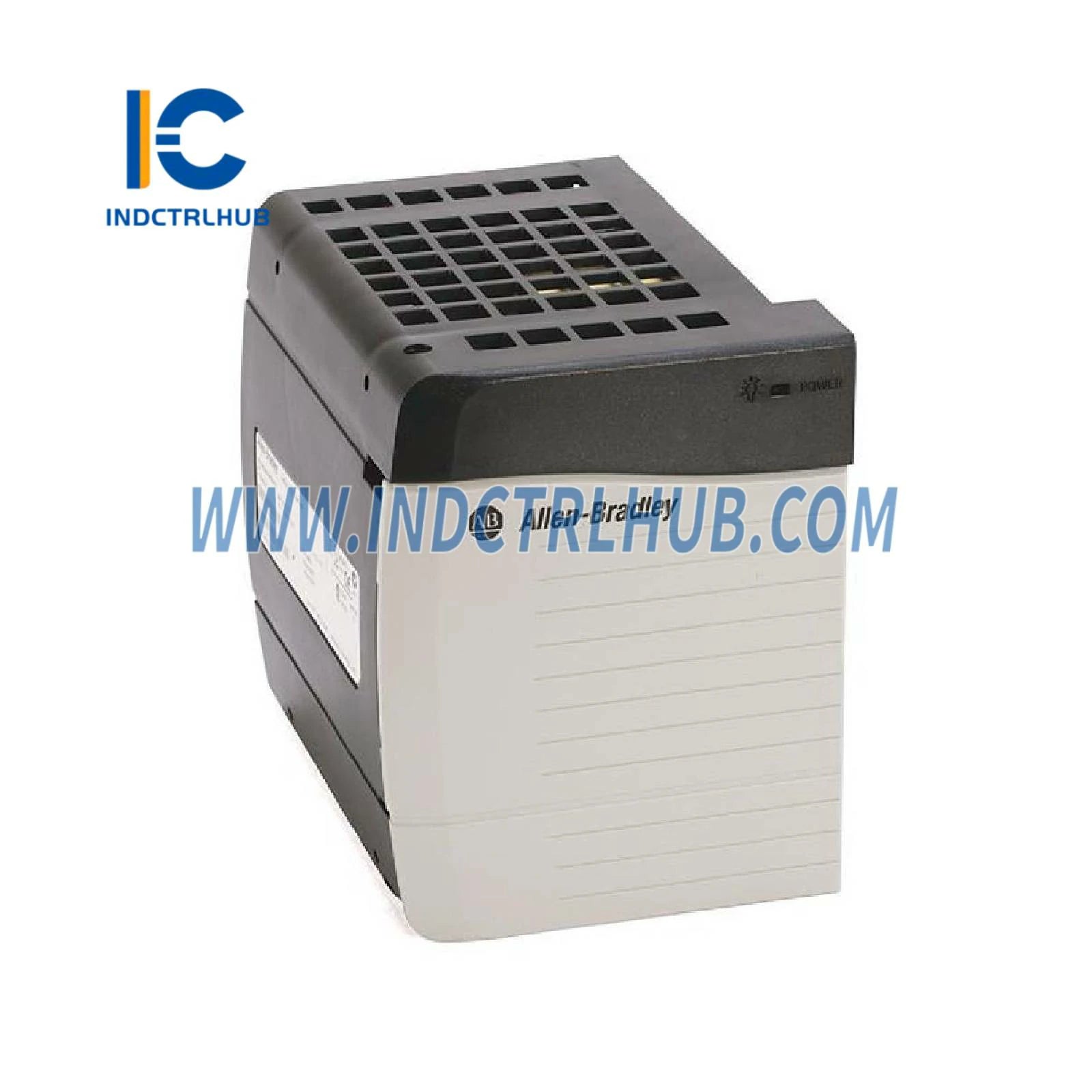

ALLEN BRADLEY 1756-PH75 Standaard Gelykstroom Kragvoorsienings

Invoerspanning Reeks

90_143V DC

Invoerspanning, Nominaal

125V DC

Invoerkrag, Maks

95 W

Uitsetkrag, Maksimum

75 W @ 0_60 °C (32_140 °F)

Inloopstroom, Maksimum

30 A

Hou Tyd

50 ms @ 90_143V DC nominaal

Stroomkapasiteit

@ 1.2V: 1.5 A__@ 3.3V: 4 A__@ 5.1V: 13 A__@ 24V: 2.8 A

Isolasiespanning

250V (deurlopend), Versterkte Isolasietipe, Krag Invoer na Agterbord__Tipe getoets by 3500V DC vir 60 s

Gewig, Ongeveer

0.95 kg (2.10 lb)

Afmetings (H x B x D)

14.0 x 11.2 x 14.5 cm (5.51 x 4.41 x 5.71 in.)

Moduleligging

Linkerkant van 1756-chassis

Chassis Kompatibiliteit

1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17

Draadgrootte

2.5 mm² (14 AWG) soliede of gestreng koperdraad, gegradeer by 90 °C (194 °F), maksimum isolasie van 1.2 mm (3/64 in.)

Draad Kategorie

1 - op kragporte

Leierskroef Aandraaimoment

0.565 N_m (5 lb_in)

Noord-Amerikaanse Temperatuurkode

T4

Bedryfstemperatuur

0 °C < Ta < +60 °C (+32 °F < Ta < +140 °F)

Bergingstemperatuur

-40_+85 °C (-40_+185 °F)

Relatiewe Vogtigheid

5_95% nie-kondenseer

Vibrasie

2 g @ 10_500 Hz

Skok, Bedryfs

30 g

Skok, Nie-bedryfs

50 g

ESD Immuniteit

6 kV kontakontladings__8 kV lugontladings

Gestraalde RF Immuniteit

10V/m (80_2000 MHz)__10V/m (900 MHz & 1890 MHz)__3V/m (2000_2700 MHz)

Oorgangsimpuls Immuniteit

±1 kV lyn-lyn (DM)__±2 kV lyn-aarde (CM) op kragporte

Geleide RF Immuniteit

10V rms (150 kHz_80 MHz)

Spanningsvariasie

10 ms onderbreking__60% dalings vir 100 ms__100% dalings vir 50 ms__±20% skommelings vir 15 min__5 s onderbrekings op DC-voedingsporte
