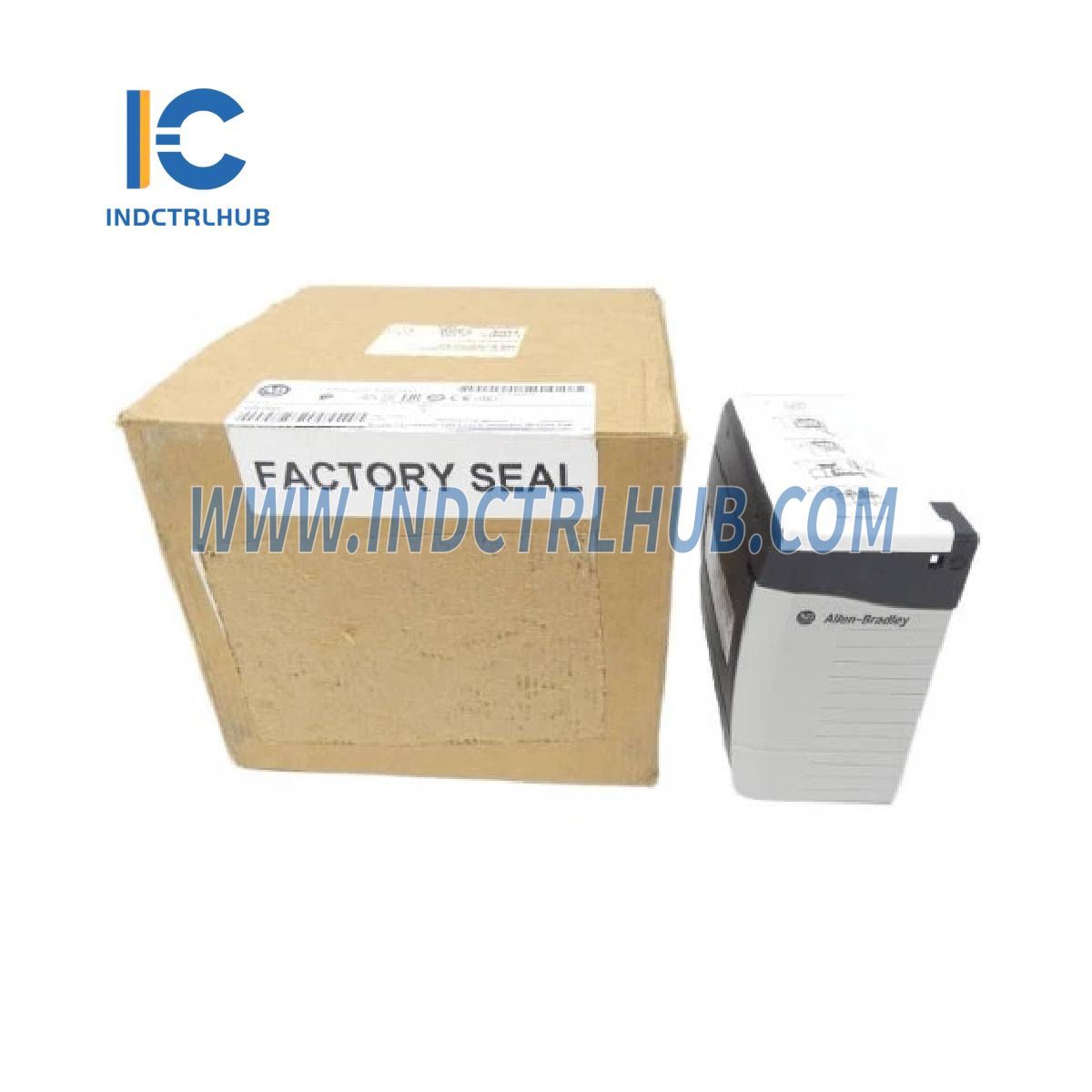

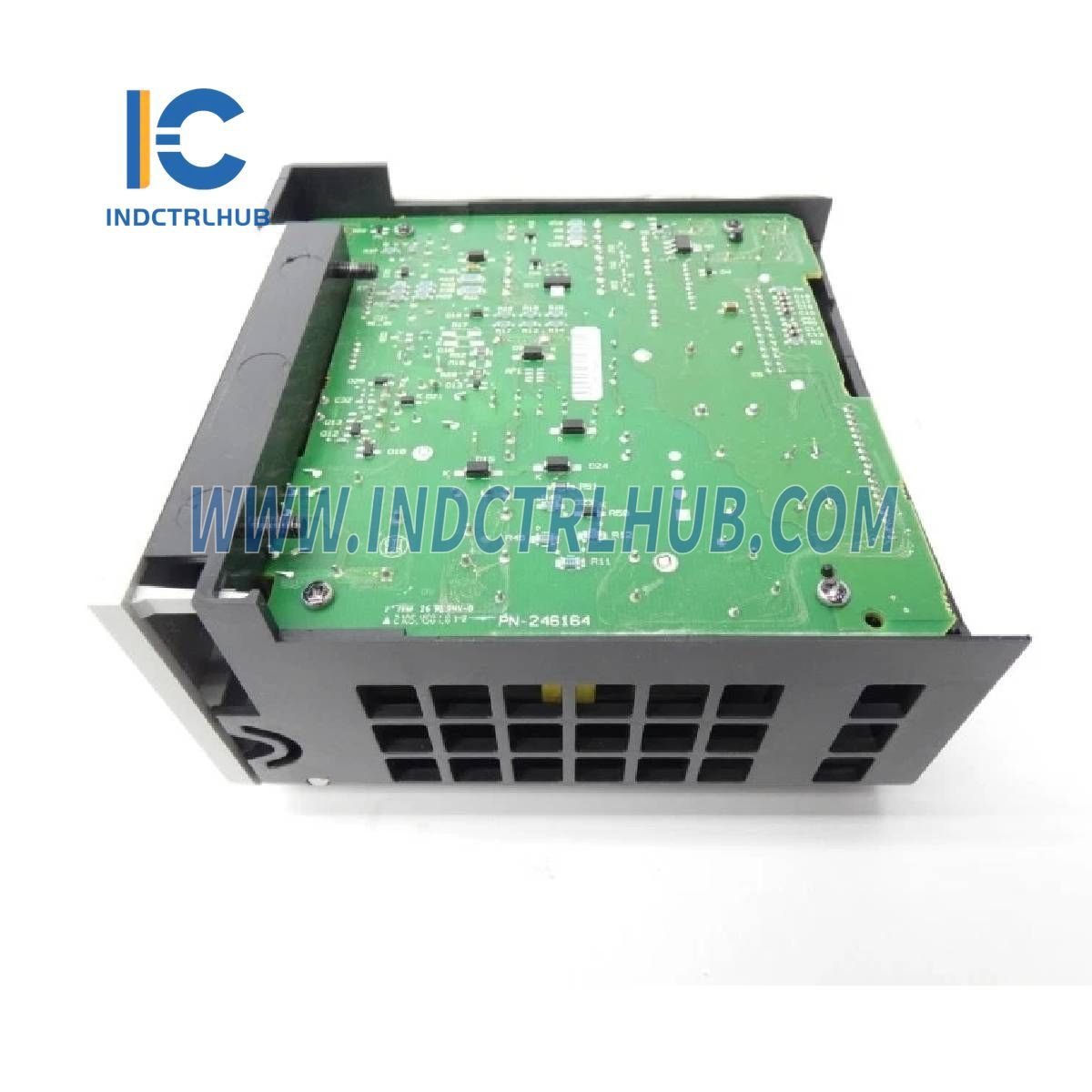

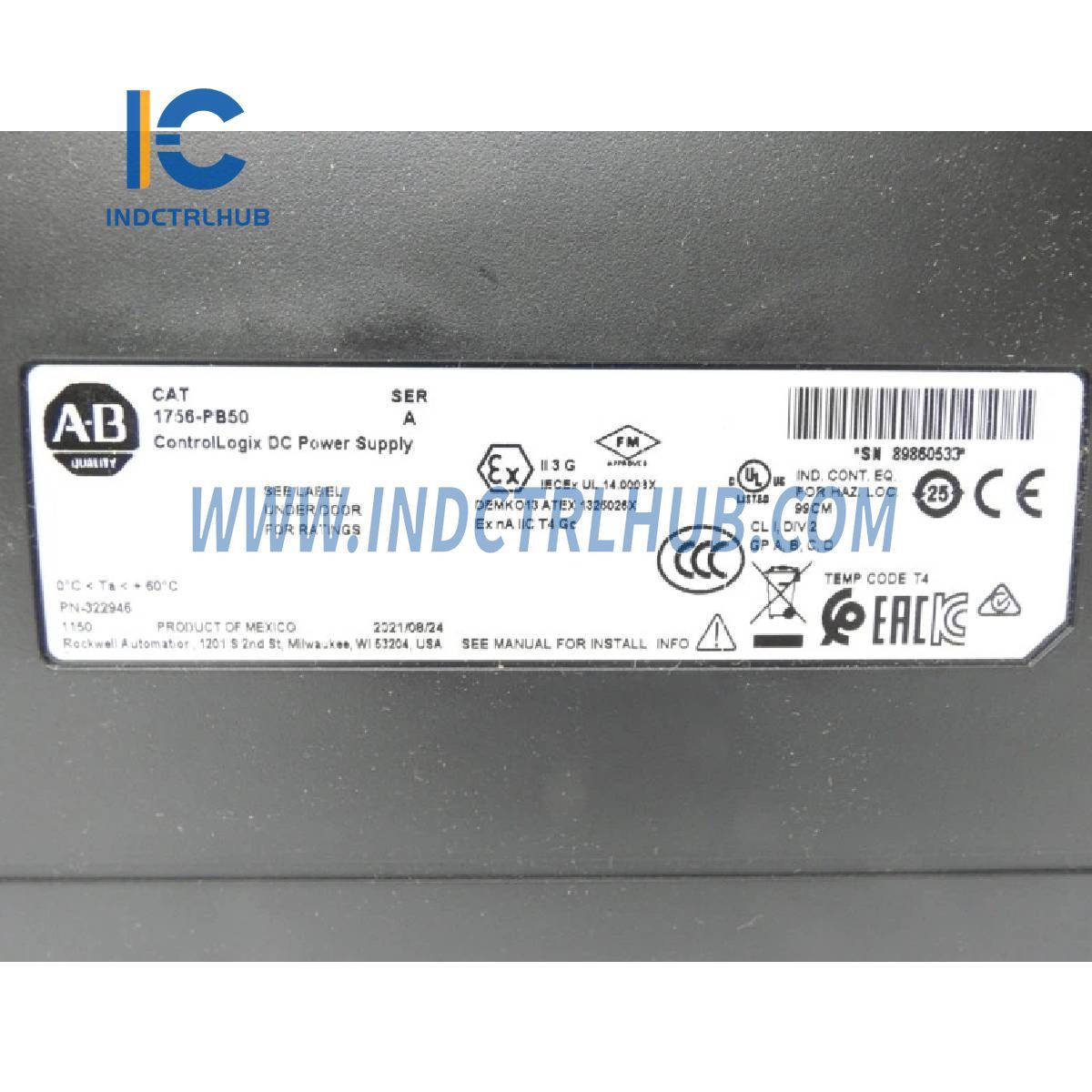

ALLEN BRADLEY 1756-PB50 ControlLogix Kragvoorsiening

Ingangsspanningsreeks

18…32V DC

Ingangsspanning (Nominaal)

24V Gg

Insetkrag (Maksimum)

85 W @ 50 °C (122 °F)  70 W @ 60 °C (140 °F)

Uitsetkrag (Maksimum)

60 W @ 0…50 °C (32…122 °F)  50 W @ 0…60 °C (32…140 °F)

Inloopstroom (Max)

30 A

Hou-tyd

30 ms @ 18…32V DC, 60 W  40 ms @ 18…32V DC, 50 W  35 ms @ 18V DC  40 ms @ 24V DC  40 ms @ 32V DC

Stroomkapasiteit

@ 1.2V: 1.5 A  @ 3.3V: 2 A  @ 5.1V: 8 A @ 50 °C (122 °F), 6 A @ 60 °C (140 °F)  @ 24V: 2.5 A @ 50 °C (122 °F), 2.0 A @ 60 °C (140 °F)

Isolasiespanning

250V (deurlopend), Versterkte Isolasietipe, Krag Invoer na Agterpaneel  Tipe getoets by 3150V DC vir 60 s

Gewig (Ongeveer)

0.77 kg (1.7 lb)

Afmetings (H×B×D) (Ongeveer)

14.0 x 7.8 x 14.5 cm (5.51 x 3.07 x 5.71 in.)

Moduleligging

Linkerkant van 1756-chassis

Kompatibele Chassis

1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17

Chassis-kompatibiliteit

Reeks A, Reeks B, Reeks C

Draadgrootte

2.5 mm² (14 AWG) soliede/gestrande koperdraad gegradeer vir 90 °C (194 °F) of hoër, maksimum 1.2 mm (3/64 in.) isolasie

Draadkategorie

1 - op kragporte

Leier Skroefdraaimoment

0.565 N•m (5 lb•in)

Noord-Amerikaanse Temperatuurkode

T4
