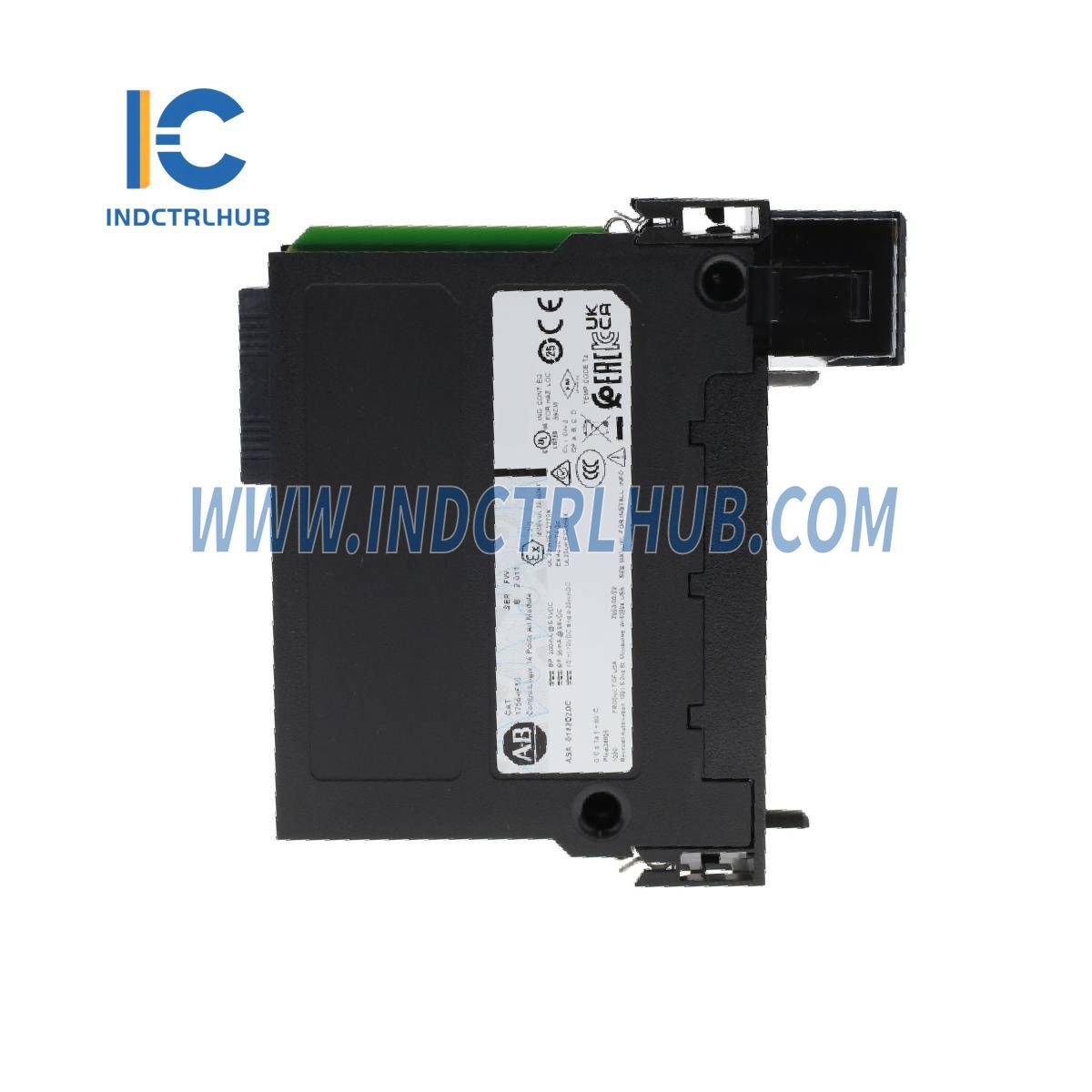

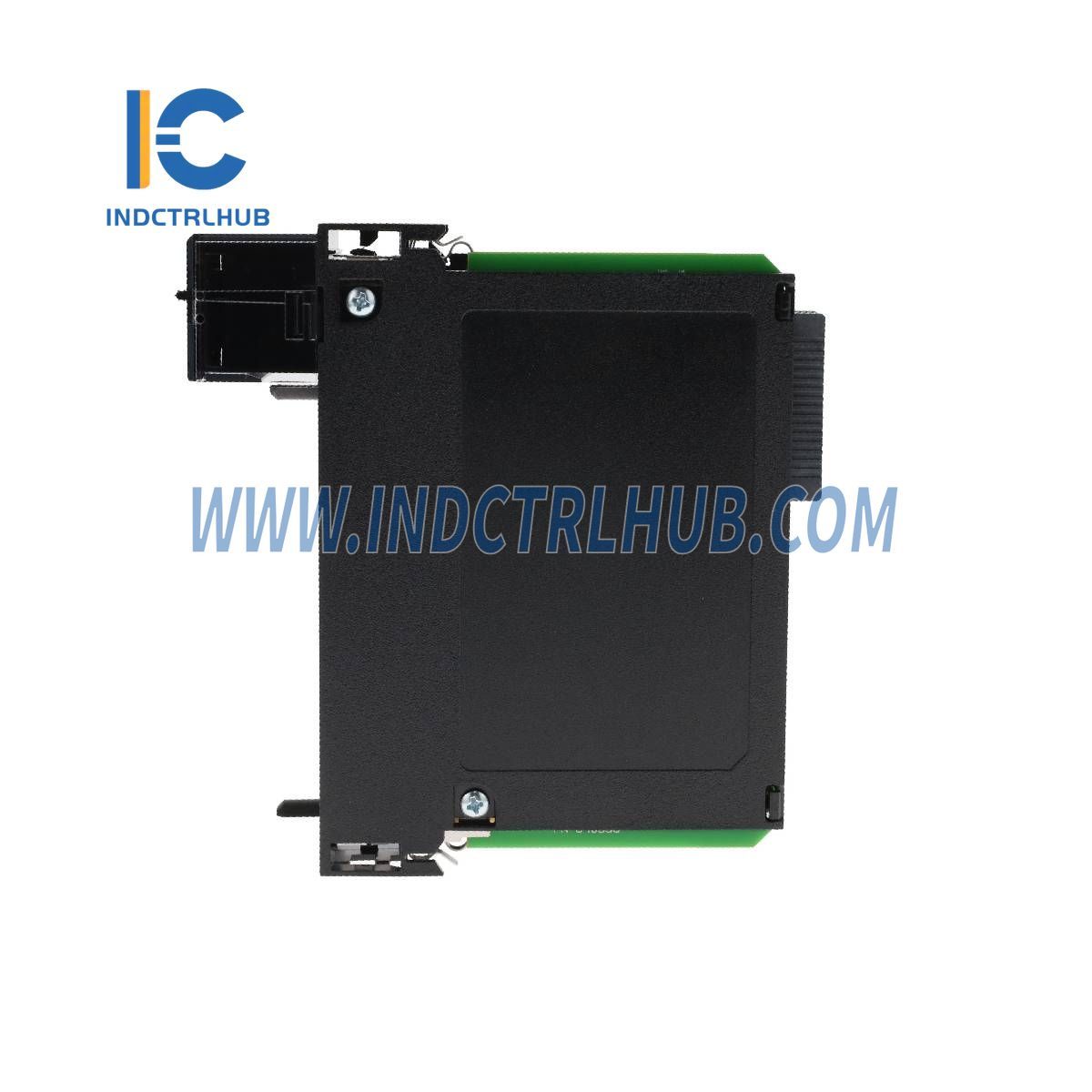

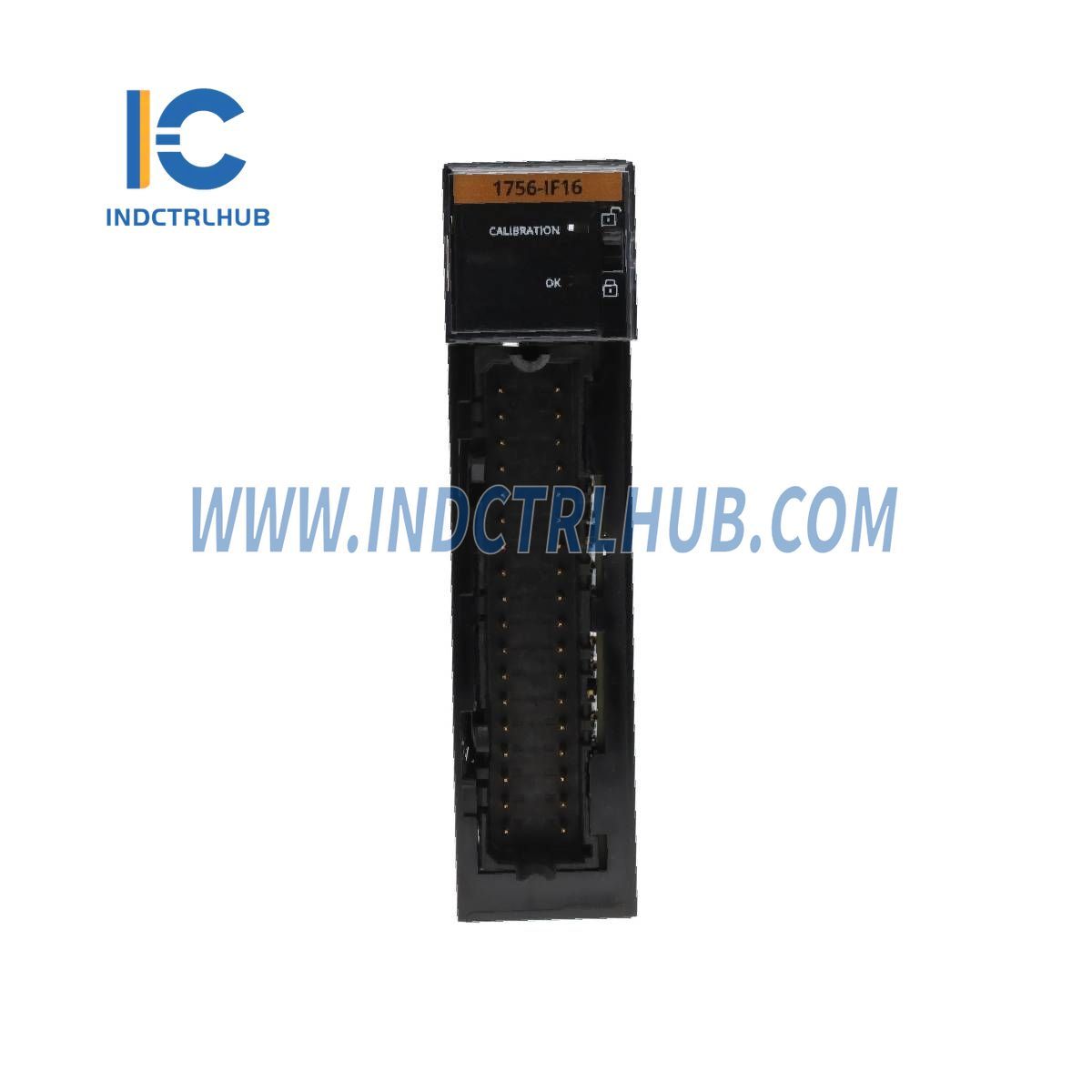

ALLEN BRADLEY 1756-IF16 Analoog Invoer Module

Insette

16 enkel-eindig, 8 differensieel, of 4 differensieel (hoë spoed)

Invoerreeks

±10V, 0…10V, 0…5V, 0…20 mA

Resolusie

320 µV/telling (15-bit + teken bipolêr) @ ±10.25V  160 µV/telling (16-bit) @ 0…10.25V  80 µV/telling (16-bit) @ 0…5.125V  0.32 µA/telling (16-bit) @ 0…20.5 mA

Stroomverbruik @ 5.1V

200 mA

Stroomtrek @ 24V

35 mA

Totale Backplane Krag

1.86 W

Spanning- en stroomgraderings

Backplane: 5.1V DC (200 mA maks), 24V DC (35 mA maks)  Invoer Spanning Reeks: -10…+10V  Invoer Stroom Reeks: 0…20mA  Beperk tot 100VA

Kragverbruik

2.33 W

Kragverspreiding

Spanning: 1.86 W  Stroom: 3.53 W

Termiese dissipasie

Spanning: 6.35 BTU/uur  Stroom: 12.06 BTU/uur

Invoer Impedansie

Spanning: ≥10 MΩ  Stroom: 249 Ω

Oop stroombaan opsporingstyd

Differensiële stroom/spanning: Positiewe volle-skaal lesing binne 5 s  Enkel-eindige stroom/spanning: Ewe-nommer kanale gaan na positiewe volle skaal binne 5 s, onewe-nommer kanale gaan na negatiewe volle skaal binne 5 s

Oorspanningsbeskerming, Maks

Spanning: 30V Gg  Stroom: 8V Gg

Normale Modus Ruisonderdrukking

>80 dB @ 50/60 Hz

Gemeenmodus Ruisonderdrukking

>100 dB @ 50/60 Hz

Kanaal Bandwydte

15 Hz (-3 dB)

Gekalibreerde akkuraatheid (25 °C)

Spanning: Beter as 0.05% van die reeks  Stroom: Beter as 0.15% van die reeks

Verskuiwing Drift

45 µV/°C

Winsdrift met Temperatuur

Spanning: 15 ppm/°C  Stroom: 20 ppm/°C

Module Fout

Spanning: 0.1% van reeks  Stroom: 0.3% van reeks

Module Inset Skantyd, Min

16 pt enkel-eindig: 16…488 ms  8 pt differensiaal: 8…244 ms  4 pt differensiaal: 5…122 ms

Aan boord Data Alarm

Ja

Skaal na Ingenieurs-eenhede

Ja

Reële-Tyd Kanaalmonsterneming

Ja

Dataformaat

Heelgetalmodus (links uitgelê, 2 se kompliment)  IEEE 32-bit drywende komma

Module Omskakelingsmetode

Sigma-Delta

Isolasiespanning

250V (deurlopend), Basiese isolasietipe (Insette-na-Rugplaat)  Geen isolasie tussen individuele insette nie

Module Sleuteling

Elektronies, sagteware-konfigureerbaar

Verwyderbare Terminalblok

1756-TBCH, 1756-TBS6H

RTB Sleuteling

Gebruiker-gedefinieerde meganiese

Sleufwydte

1

Draadgrootte

Kompatibel met 1756-TBCH
