Product Description
Produkbesonderhede
|
Attribuut |
Besonderhede |
|---|---|
|
Vervaardiger |
Allen-Bradley |
|
Model-/Onderdelnommer |
1756-A13 |
|
Beskrywing |

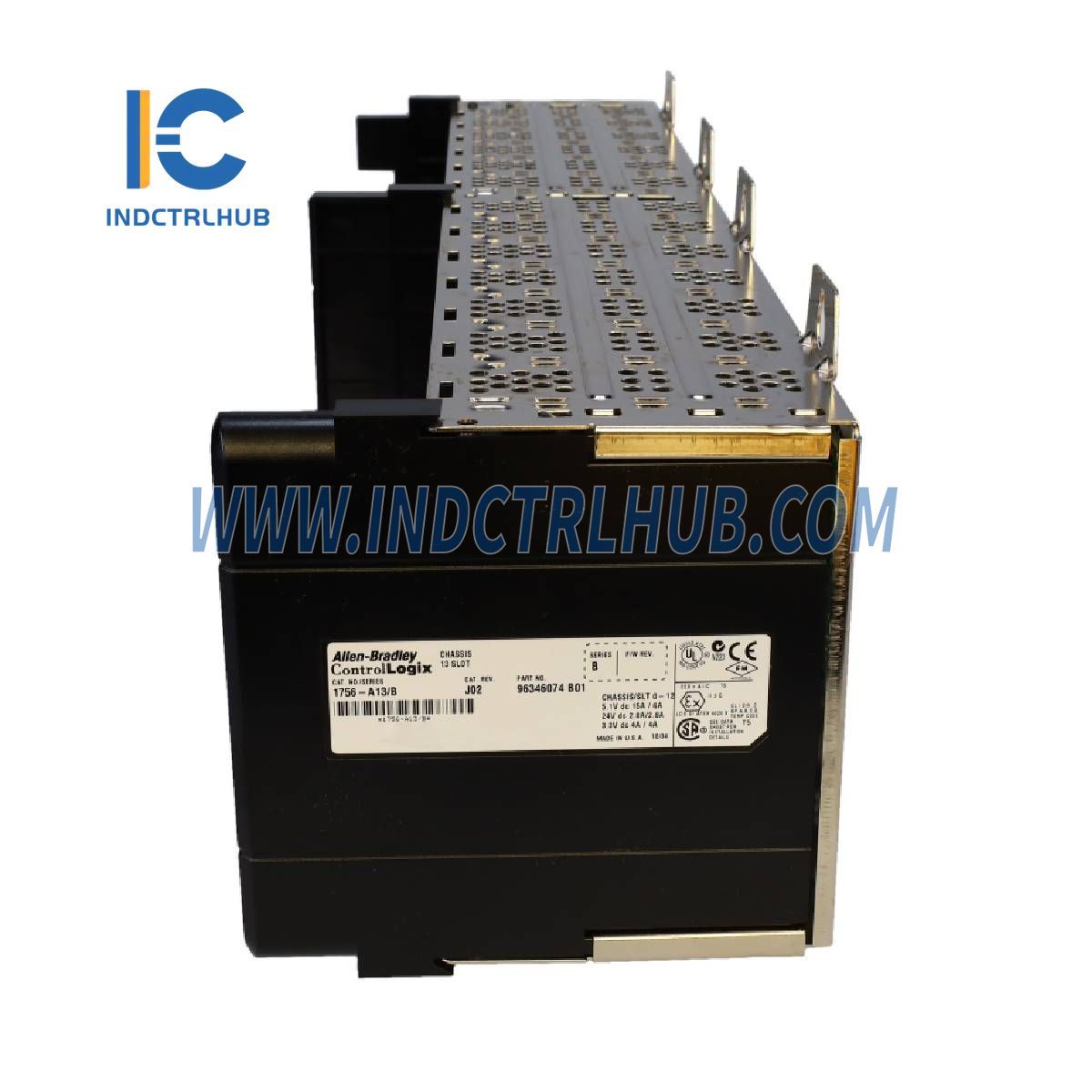

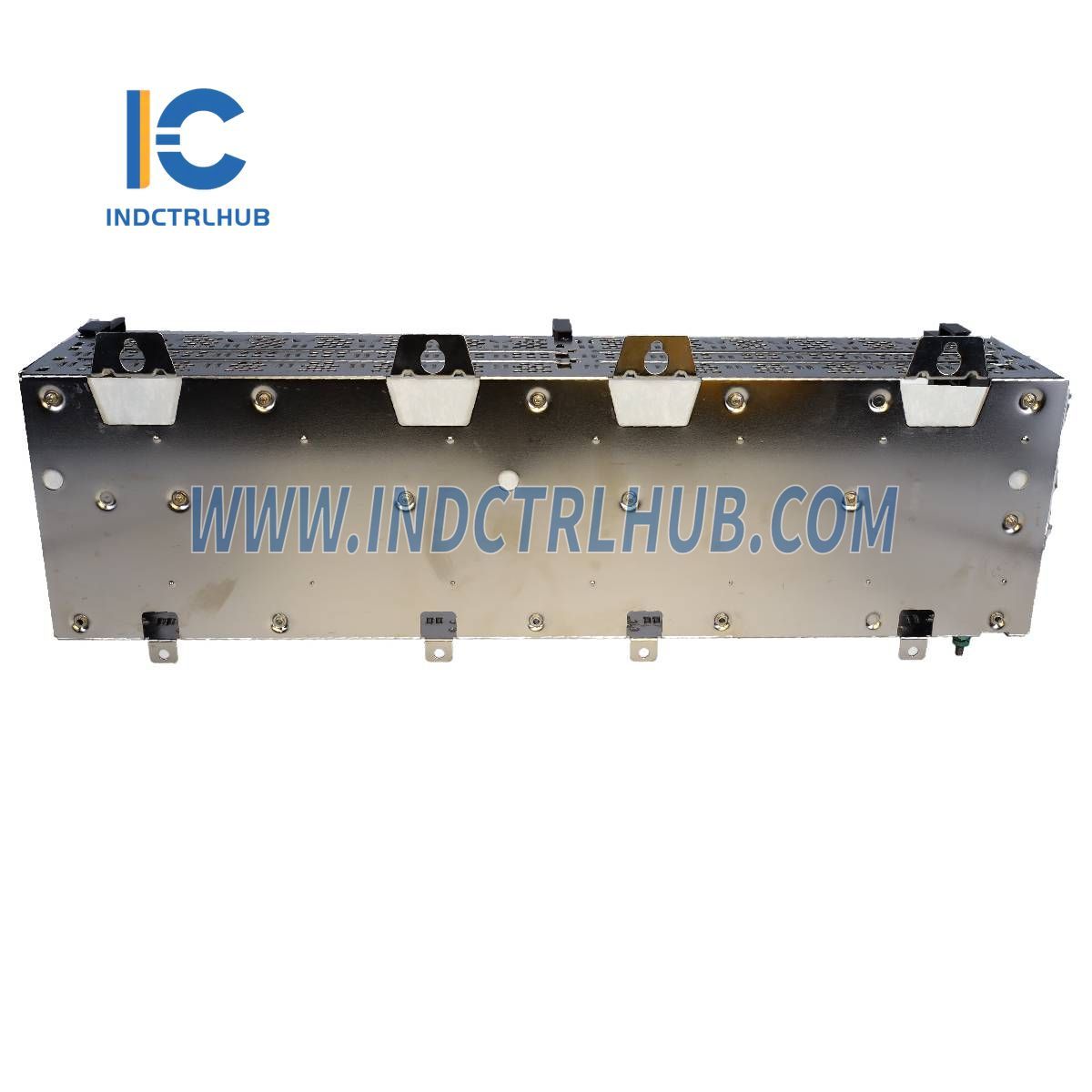

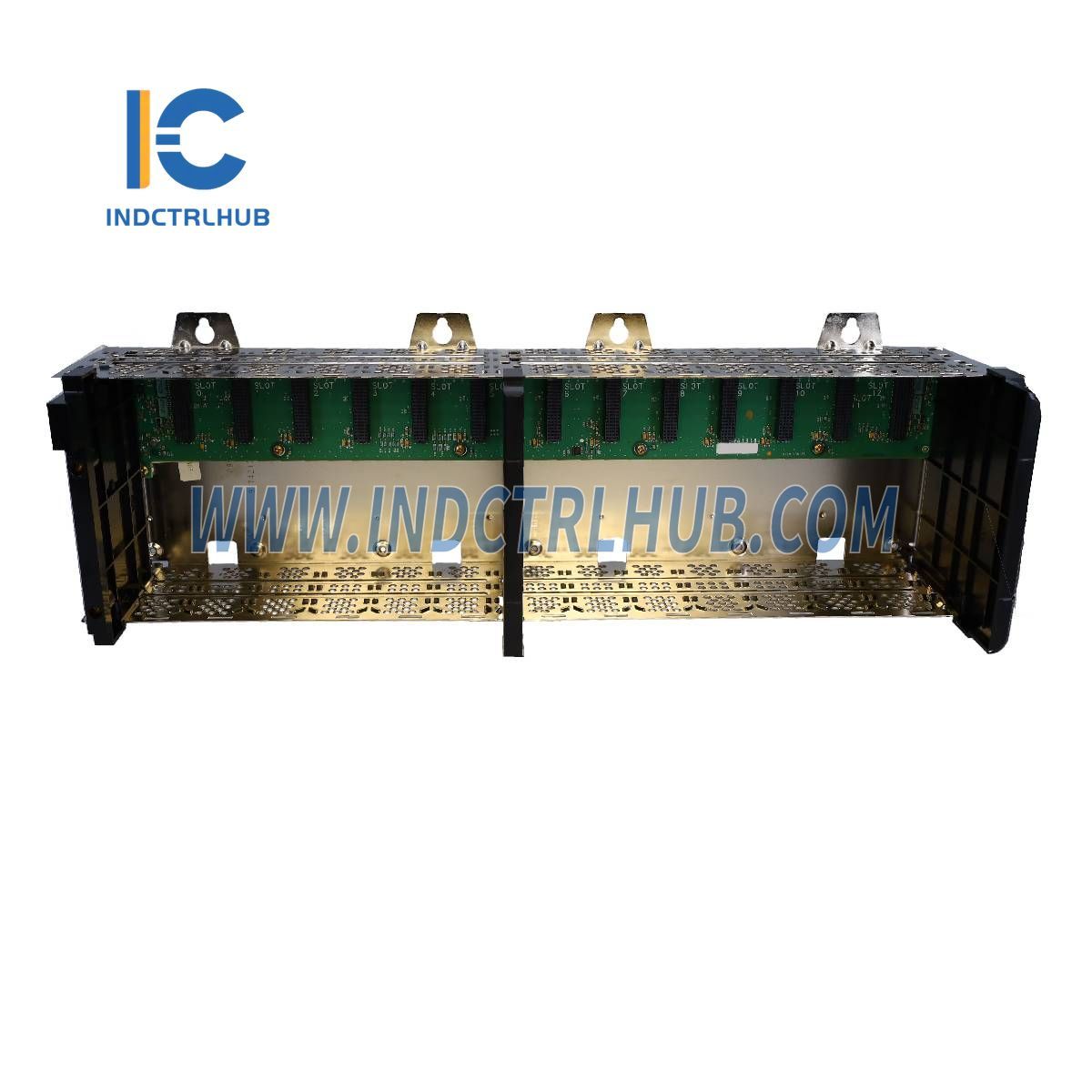

1756 ControlLogix-rak |
Tegniese Spesifikasies
|
Attribuut |
1756-A13 |
|---|---|
|
Backplane-stroom (maks) |
|
|
@ 1.2V DC |
1.5 A |
|
@ 3.3V DC |
4 A |
|
@ 5.1V DC |
15 A |
|
@ 24V DC |
2.8 A |
|
Kragverspreiding (maks) |
5.4 W |
|
Isolasiespanning |
Bepaal deur geïnstalleerde kragtoevoer en modules |
|
Gleuwe |
13 |
|
Monteermetode |
Slegs horisontaal |
|
Kasgrootte (HxBxD) (min) |
50.8 x 81.3 x 20.3 cm (20 x 32 x 8 in.) |
|
Gewig (geskat) |
1.90 kg (4.2 lb) |
|
Ligging |
Paneel |
|
Draadgrootte |
Funksionele Aarde Aarding: 8.3 mm² (8 AWG) soliede/gestreng koperdraad (90°C of hoër) Beskermer Aarde Aarding: 2.1 mm² (14 AWG) soliede/gestreng koperdraad (90°C of hoër) |
|
Noord-Amerikaanse Temp-kode |
T5 (Reeks B), T4 (Reeks C) |
|
IEC Temperatuurkode |
T4 (Reeks C), T5 (Reeks B) |
|
Omhulsel Tipe Gradering |
Geen (oop-styl) |
Omgewingspesifikasies
|
Attribuut |
1756-A13 |
|---|---|
|
Bedryfstemperatuur |
Reeks B: 0…60°C (32…140°F) Reeks C: -25…+60°C (-13…+140°F) |
|
Omringende Lugtemperatuur (maksimum) |
60°C (140°F) |
|
Nie-bedryfstemperatuur |
-40…+85°C (-40…+185°F) |
|
Relatiewe Vog |
5…95% nie-kondenseerbaar |
|
Konformeerlaag |
Reeks B: Nee Reeks C: Ja |
|
Vibrasie |
2 g @ 10…500 Hz |
|
Skok (Bedrywig) |
30 g |
|
Skok (Nie-Bedrywig) |
Reeks B: 50 g Reeks C: 30 g |
|
Uitsendingsnakoming |
IEC 61000-6-4 |
|
Elektrostatiese Ontlading Immuniteit |
IEC 61000-4-2: 6 kV kontak, 8 kV lug |
|
Gestraalde RF Immuniteit |
IEC 61000-4-3: 10V/m (80…2000 MHz), 3V/m (2000…2700 MHz) |
