Product Description

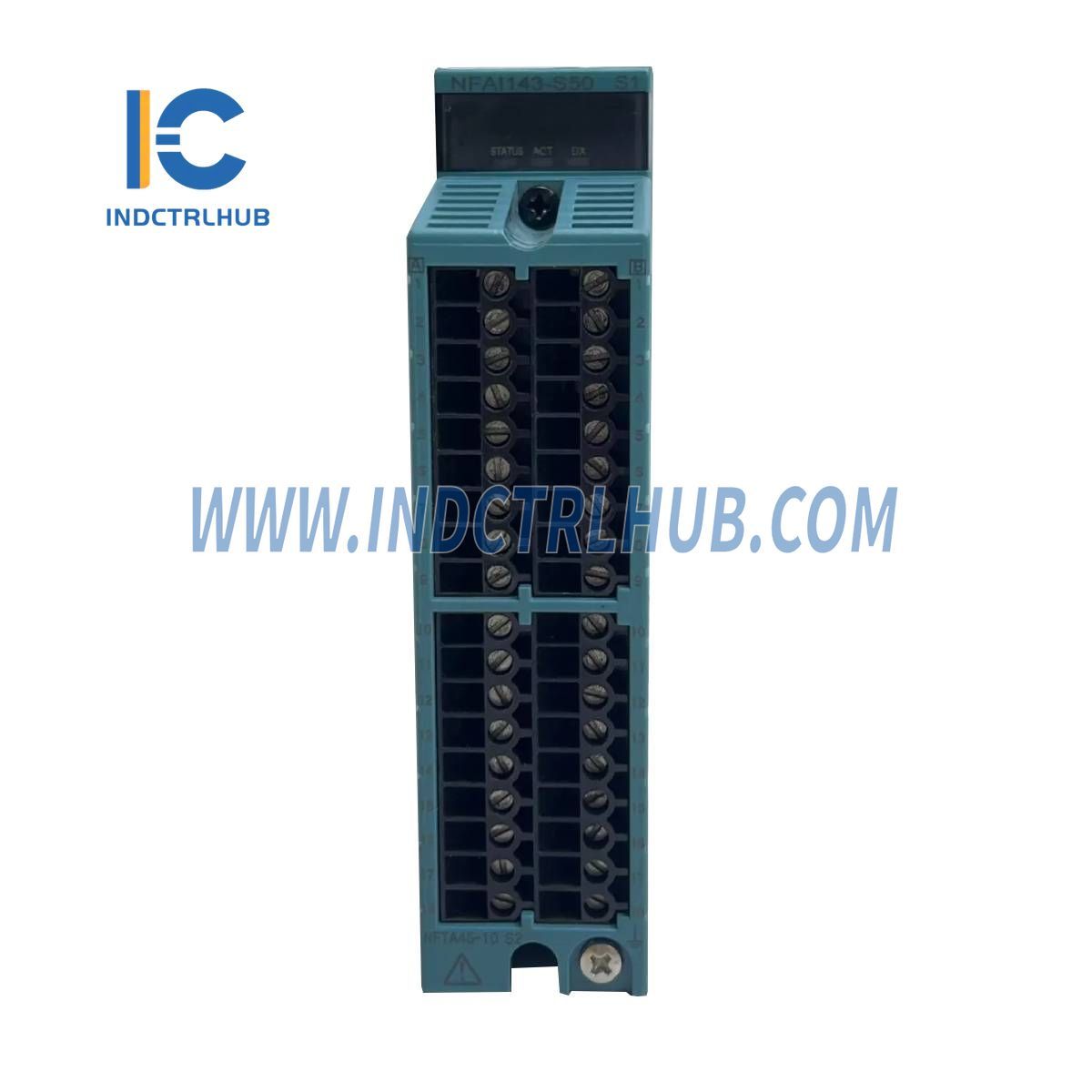

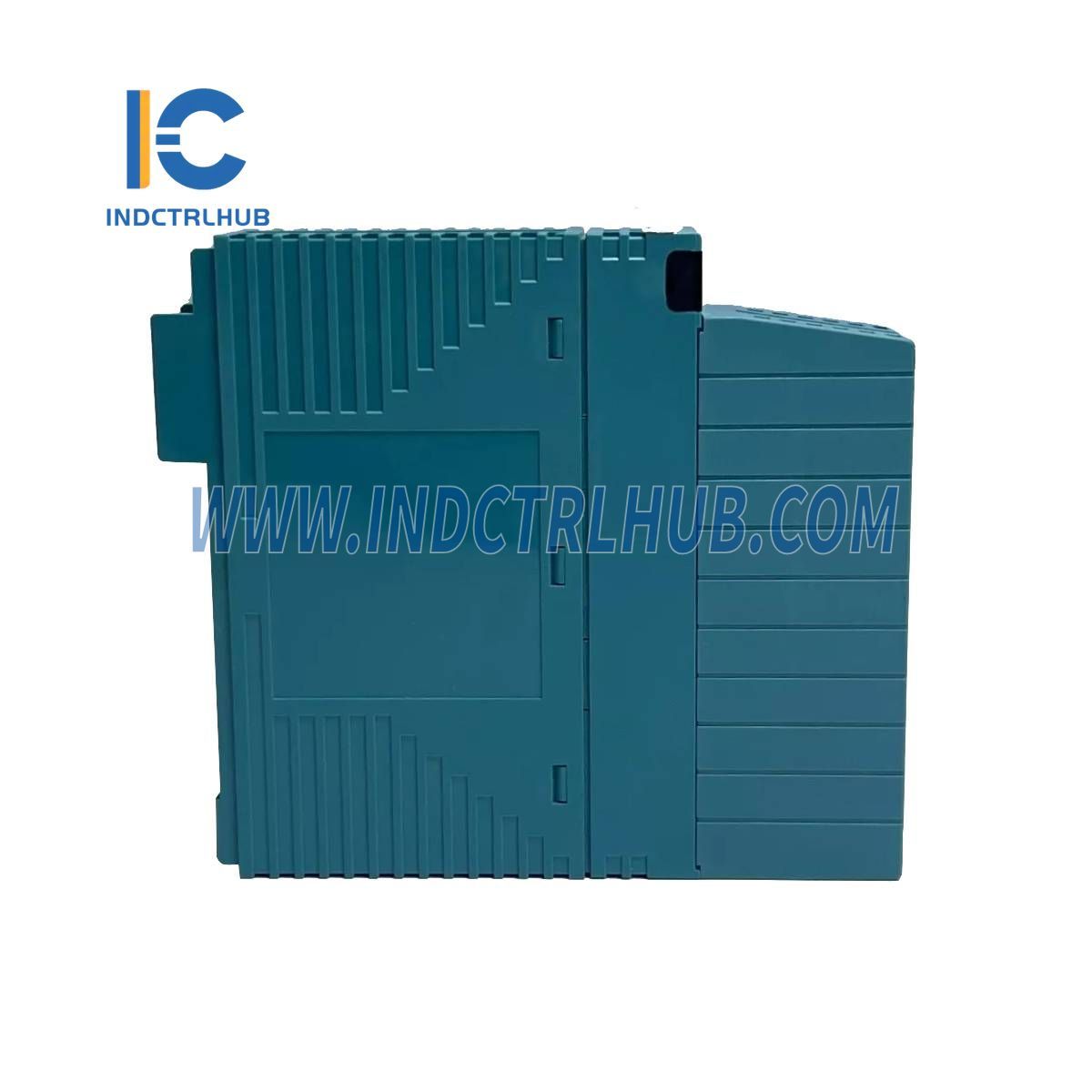

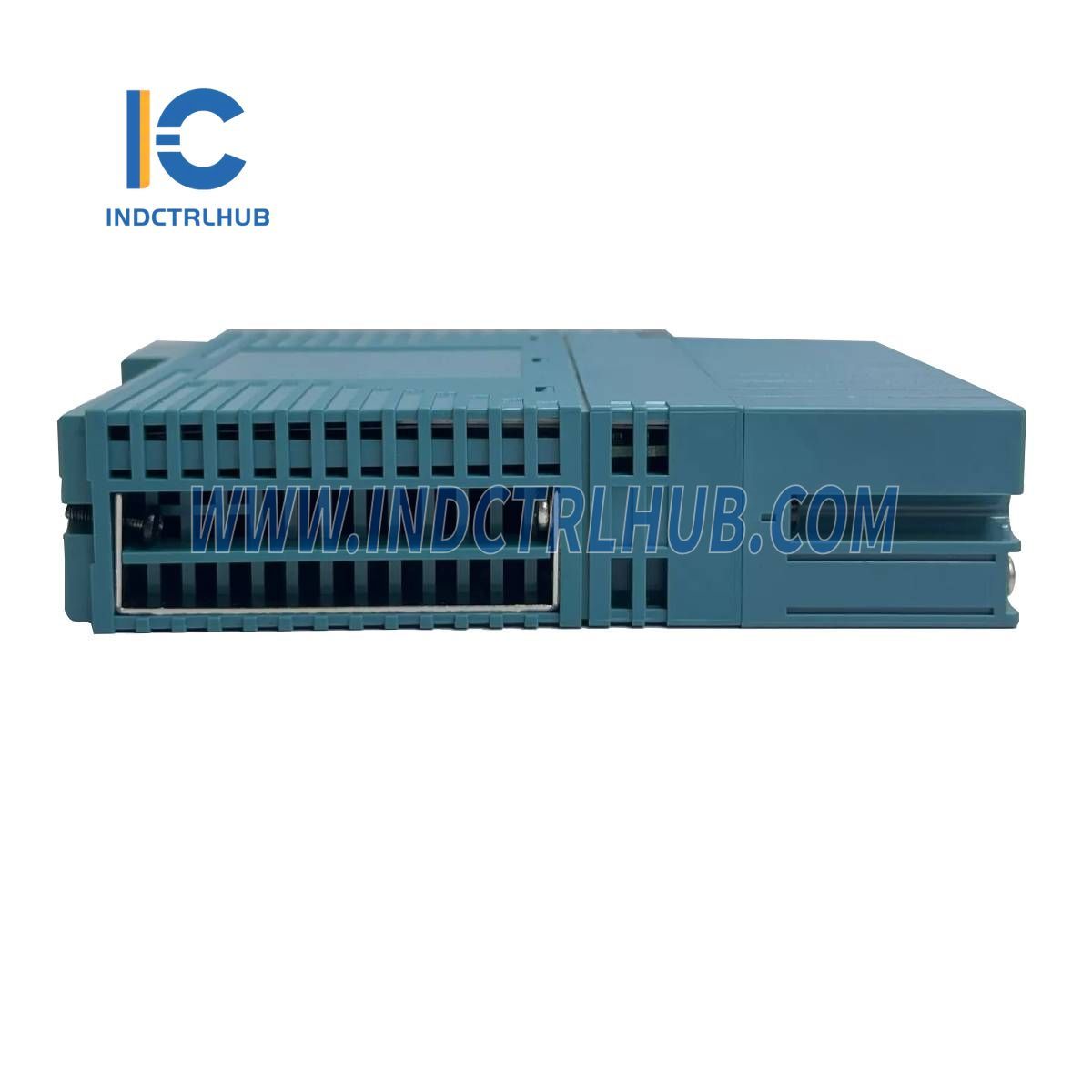

Thông tin sản phẩm: Yokogawa NFAI143-H50A4S00
| Nhà sản xuất |
Yokogawa |
| Số hiệu mẫu/bộ phận |
NFAI143-H50A4S00 |
| Sự miêu tả |
Mô-đun I/O Analog (Mô-đun Đầu vào Dòng điện Cách ly) |
Mô tả chung
NFAI143 là một mô-đun đầu vào analog cách ly 16 kênh được thiết kế cho tín hiệu đầu vào dòng điện trong phạm vi 4 đến 20 mA. Nó cung cấp phép đo tín hiệu analog công nghiệp đáng tin cậy, đảm bảo độ chính xác cao, ổn định lâu dài và bảo vệ chống quá dòng.
Thông số kỹ thuật
| Đặc điểm kỹ thuật |
Chi tiết |
| Số lượng Kênh Đầu vào |
16 kênh (cách ly) |
| Tín hiệu đầu vào |
4 đến 20mA |
| Dòng điện đầu vào cho phép |
24mA |
| Điện áp chịu đựng |
1500 V AC (giữa đầu vào và hệ thống, trong 1 phút) |
| Bảo vệ quá dòng |
Cung cấp |
| Điện trở đầu vào (Khi bật nguồn) |
250Ω |
| Điện trở đầu vào (Tắt nguồn) |
500 kΩ trở lên |
| Sự chính xác |
±0,1% của toàn thang đo |
| Chu kỳ làm mới dữ liệu |
10 giây |
| Thời gian phản hồi bước vào |
100 mili giây |
| Nguồn Cung Cấp Cho Bộ Phát |
24.0 đến 25.5 V (giới hạn dòng ra: 25 mA) |
| Cài đặt cho Loại Bộ Phát |
Bộ truyền tín hiệu 2 dây hoặc 4 dây (có thể cấu hình bằng cách thiết lập chân) |
| Nhiệt độ trôi dạt |
Tối đa ±0,01%/°C |
| Dòng điện tiêu thụ tối đa |
230 mA (5 V DC), 540 mA (24 V DC) |
| Cân nặng |
0,3kg |
| Kết nối bên ngoài |
Đầu kẹp áp suất, cáp kết nối MIL |
| Giao tiếp HART |
Có sẵn |
Mã Mô hình và Hậu tố
| Người mẫu |
Sự miêu tả |
| NFAI143 |
Mô-đun Đầu vào Analog (4-20 mA, 16 kênh, Cách ly) |
Mã hậu tố
| Mã số |
Sự miêu tả |
| -S |
Loại tiêu chuẩn |
| -H |
Với Giao tiếp HART |
| 5 |
Không có bảo vệ chống nổ |
| VÀ |
Có bảo vệ chống nổ |
| 0 |
Kiểu cơ bản |
| 1 |
Với tùy chọn ISA Standard G3 |
Mã tùy chọn
| Mã tùy chọn |
Sự miêu tả |
| /A4S00 |
Với Khối Kẹp Đầu Cuối Áp Suất cho Analog [Mẫu: NFTA4S-00] |
| /A4S10 |
Với Khối Kẹp Đầu Cuối Áp Suất cho Analog (có bộ hấp thụ xung) [Mẫu: NFTA4S-10] |
| /CCC01 |
Với Nắp Đầu Nối cho Cáp MIL [Mẫu: NFCCC01] |
