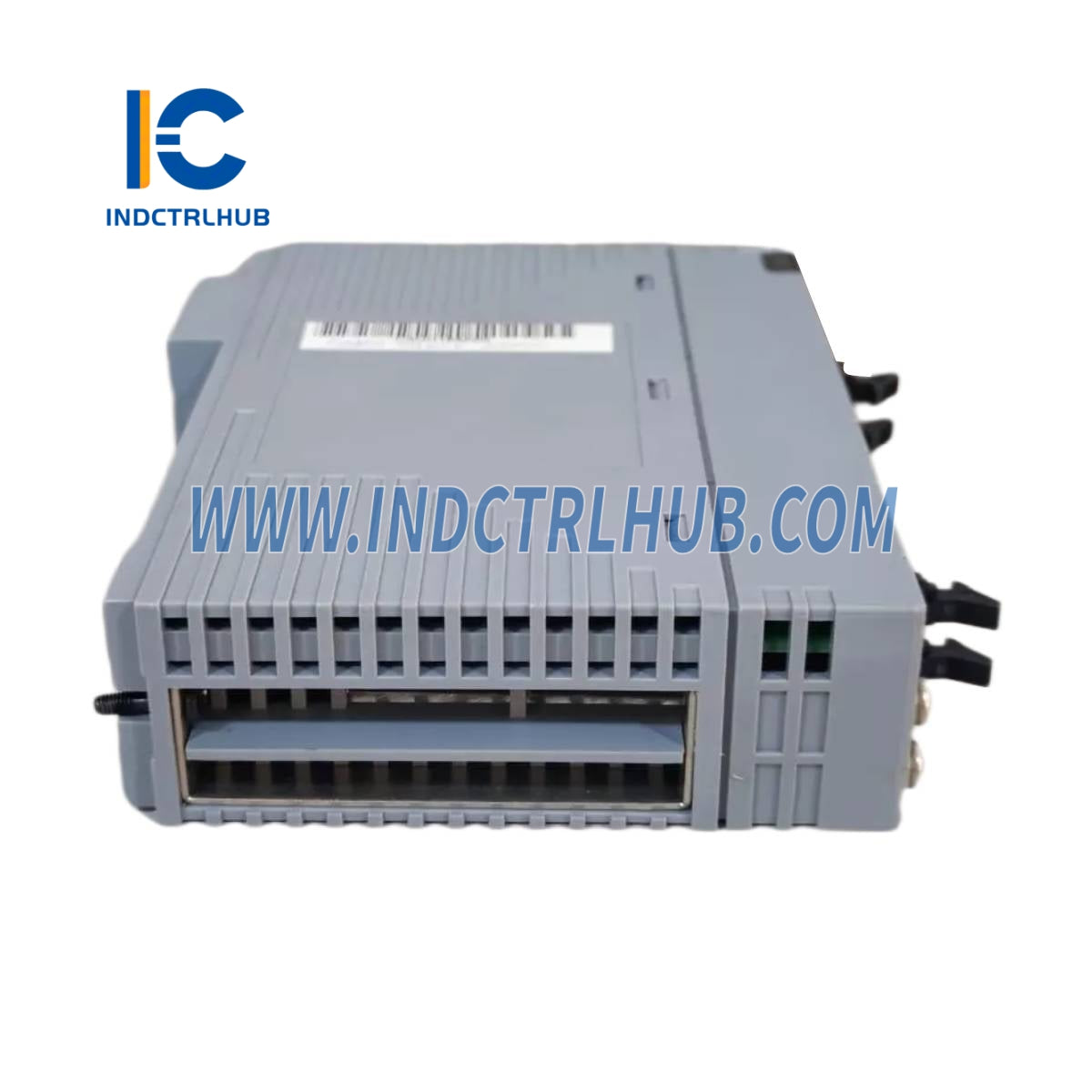

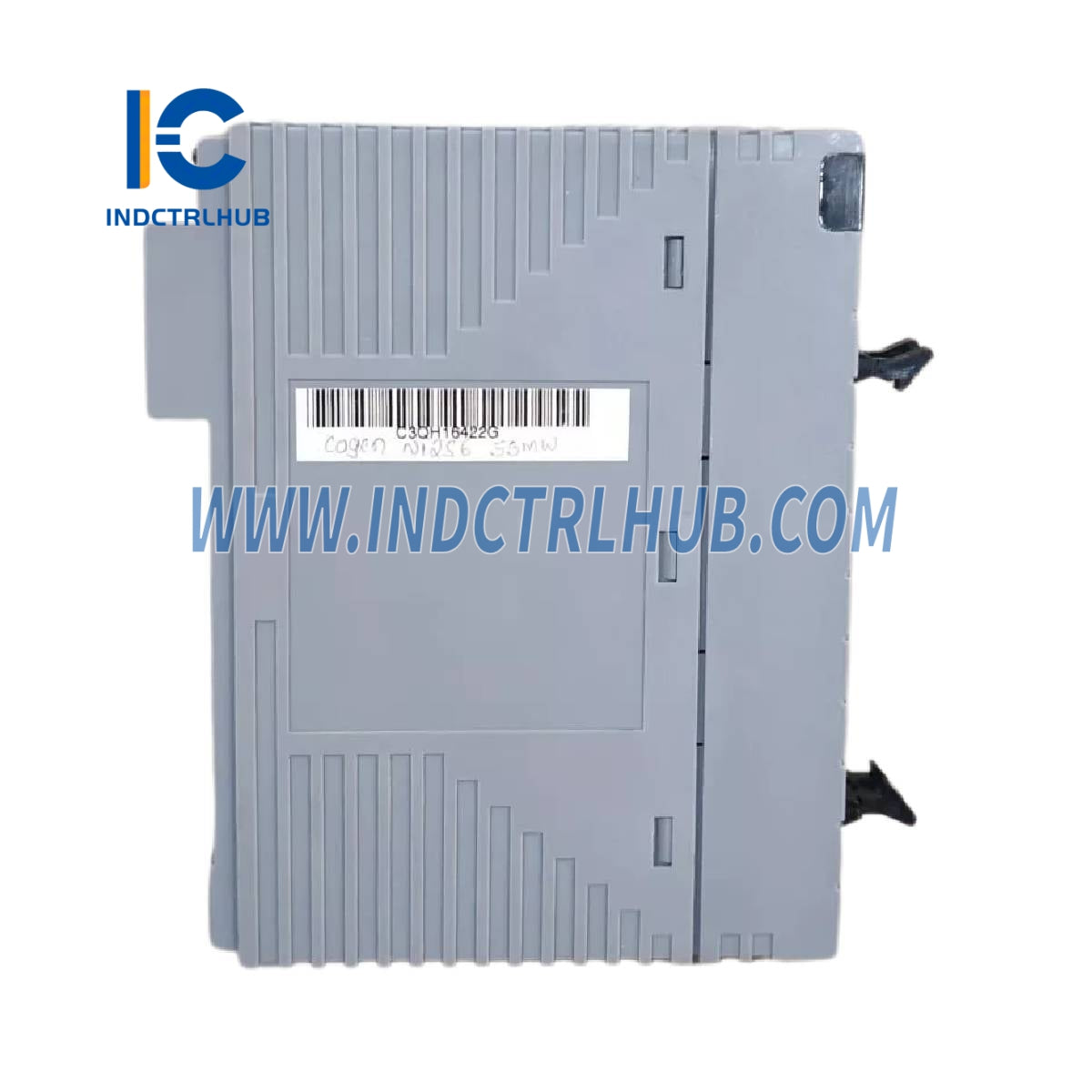

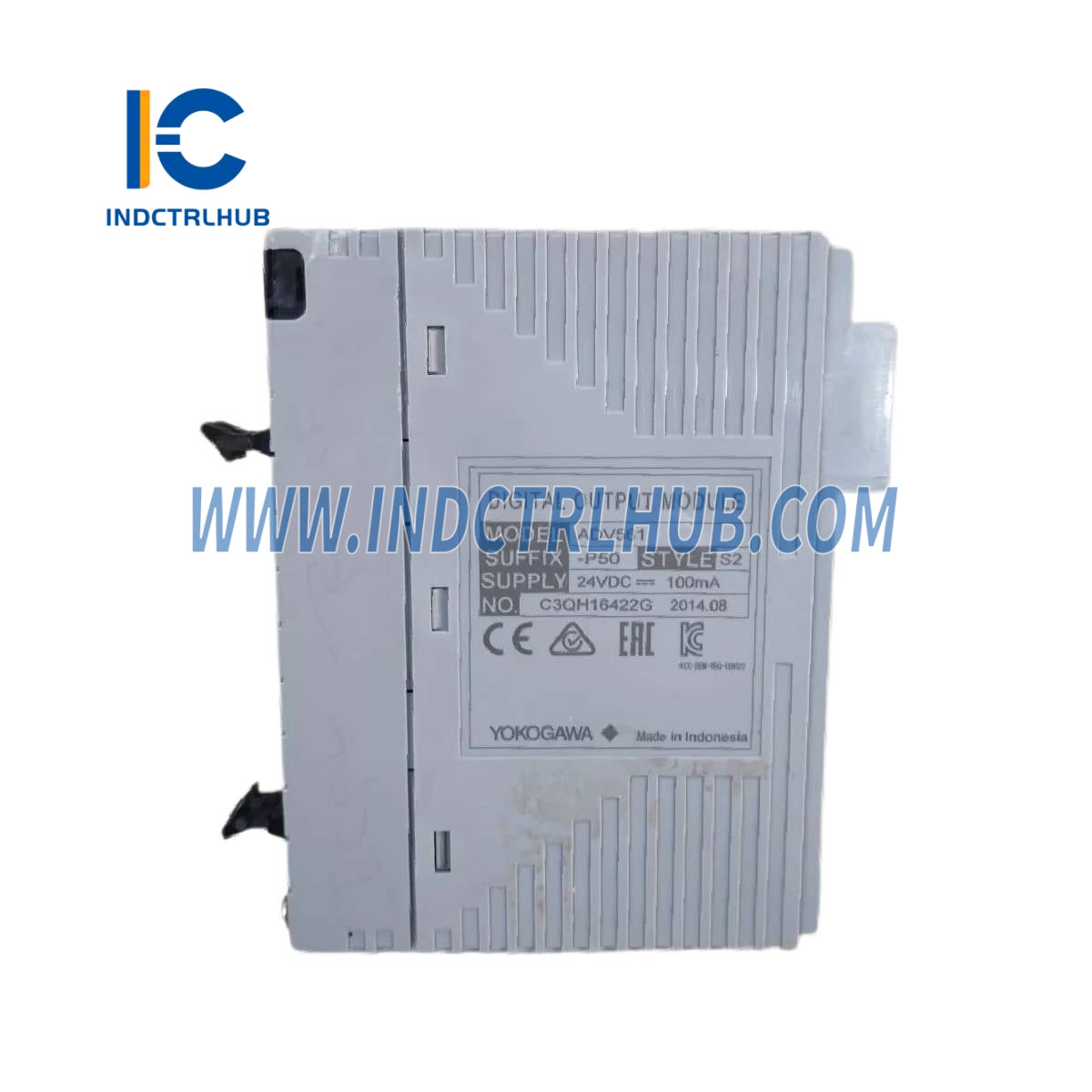

Mô-đun Đầu ra Kỹ thuật số 64 Kênh Yokogawa ADV561-P50
Mô-đun Đầu ra Kỹ thuật số 64 Kênh Yokogawa ADV561-P50
Manufacturer: Yokogawa
Product No.: ADV561-P50
Condition:1000 trong kho
Product Type: Mô-đun Đầu ra Kỹ thuật số 64 Kênh
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- Hỗ trợ 24/7
- Trả hàng trong vòng 30 ngày
- Vận chuyển nhanh
__ Thông tin chung
|
Nhà sản xuất |
Yokogawa |
|---|---|
|
Mẫu/Số phần |
ADV561-P50 |
|
Mô tả |
Mô-đun đầu ra kỹ thuật số 64 kênh, 24 V DC, cách ly, với đầu ra tỉ lệ xung/thời gian, loại cơ bản, không hiển thị trạng thái, không có bảo vệ chống cháy nổ |
_
_
__ Thông số kỹ thuật
|
Mục |
Thông số kỹ thuật |
|---|---|
|
Số lượng kênh đầu ra |
64 |
|
Điện áp định mức áp dụng |
24 V DC |
|
Công suất nguồn ngoài |
24 V DC, 100 mA |
|
Dải điện áp nguồn bên ngoài |
20.4 đến 26.4 V DC |
|
Định dạng đầu ra |
Dòng điện hút |
|
Điện áp đầu ra BẬT (Tối đa) |
2 V DC |
|
Dòng rò rỉ (Đầu ra TẮT) |
Tối đa 0.1 mA |
|
Dòng tải tối đa |
100 mA/kênh, lên đến 26.4 V |
|
Điện áp chịu đựng |
- Đầu ra đến hệ thống: 2 kV AC trong 1 phút - Giữa các điểm chung: 500 V AC (mỗi 16 kênh) |
|
Thời gian phản hồi đầu ra |
_ 3 ms (đầu ra trạng thái), _ 10 ms (đầu ra trạng thái và xung hỗn hợp) |
|
Đầu ra độ rộng xung |
8 ms đến 7200 s (chức năng một lần) |
|
Độ phân giải độ rộng xung |
8 ms (độ trễ BẬT/TẮT ±1 ms) |
|
Đầu ra tỷ lệ thời gian |
Hỗ trợ |
|
Chức năng Đầu ra Trạng thái |
Không bao gồm |
|
Dòng Tiêu thụ Tối đa |
700 mA (5 V DC), 120 mA (24 V DC ngoài) |
|
Trọng lượng |
Khoảng 0,30 kg |
|
Kết nối Ngoài |
Cáp chuyên dụng (AKB337), cáp đầu nối MIL |
_
_
__ Phân tích Cấu hình
_
Mẫu: ADV561-P50
|
Mã |
Mô tả |
|---|---|
|
-P |
Có chức năng đầu ra độ rộng xung và đầu ra tỷ lệ thời gian |
|
5 |
Không có hiển thị trạng thái; không có bảo vệ chống cháy nổ |
|
0 |
Loại cơ bản |
_
_
