Product Description

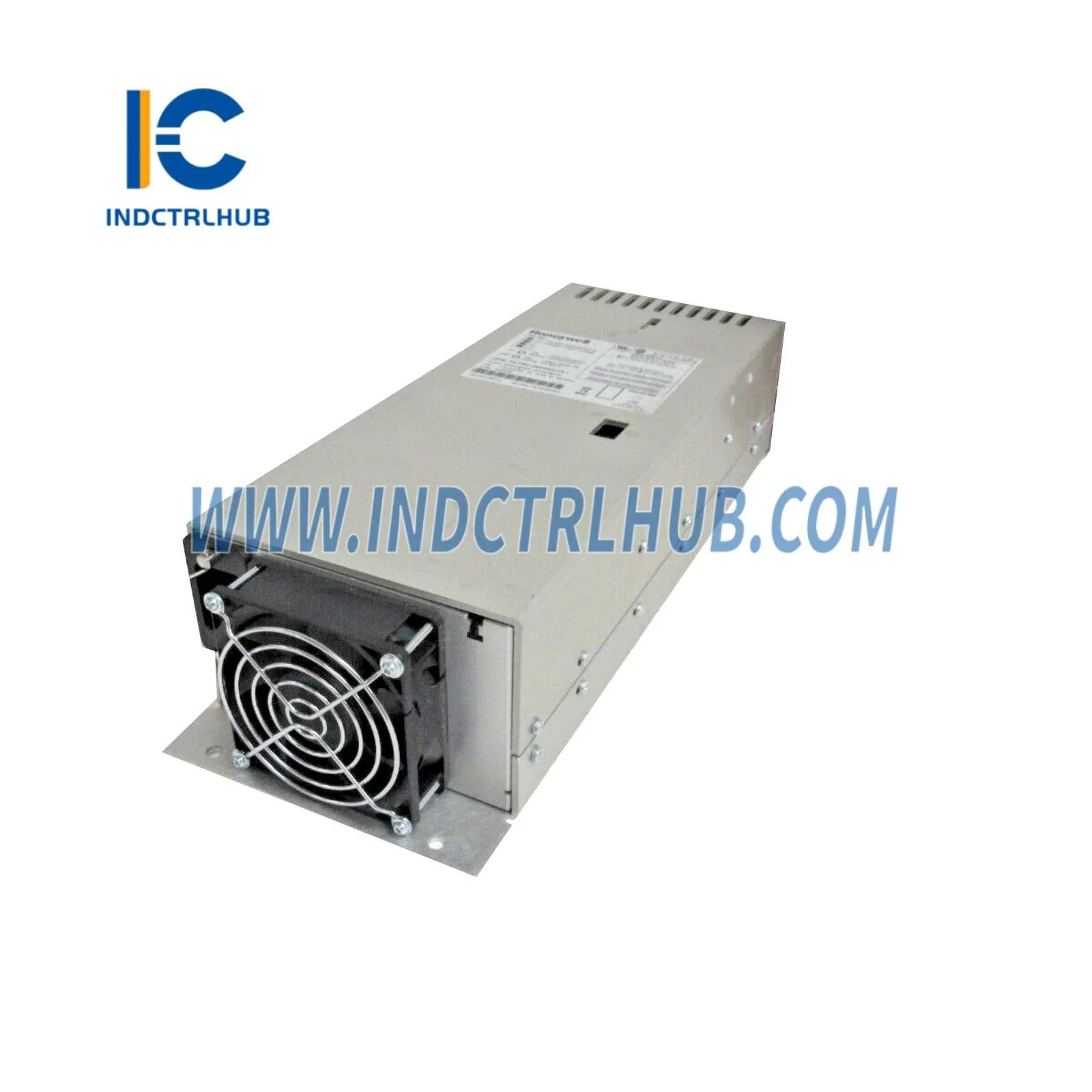

Module Nguồn Đa Năng Honeywell FA-PSU-UNI2450U V2.1
Honeywell FA-PSU-UNI2450U V2.1 là nguồn điện đa năng hiệu suất cao được thiết kế cho các ứng dụng tự động hóa công nghiệp và hệ thống điều khiển đòi hỏi khắt khe. Cung cấp 24V DC với dòng liên tục 5A, thiết bị gắn ray DIN nhỏ gọn này cung cấp nguồn điện ổn định, điều chỉnh cho PLC, module I/O, cảm biến và thiết bị hiện trường trong các nhà máy sản xuất, điều khiển quy trình và tự động hóa tòa nhà.
Các Tính Năng Chính & Ưu Điểm Kỹ Thuật
- Điện Áp Đầu Vào Phổ Thông: Chấp nhận điện áp lưới toàn cầu 85-264V AC (47-63Hz), loại bỏ nhu cầu các mẫu điện áp riêng biệt và đơn giản hóa việc triển khai toàn cầu
- Mật Độ Công Suất Cao: Cung cấp công suất liên tục 120W trong kích thước nhỏ gọn rộng 45mm, tối ưu không gian bảng điều khiển trong tủ điều khiển chật chội
- Điều Chỉnh Xuất Sắc: Duy trì ổn định điện áp đầu ra ±1% dưới các điều kiện tải và nguồn vào thay đổi, đảm bảo hiệu suất nhất quán cho thiết bị điều khiển nhạy cảm
- Bảo Vệ Quá Tải Mạnh Mẽ: Giới hạn dòng tự động và ngắt nhiệt bảo vệ nguồn và thiết bị kết nối khi xảy ra sự cố
- Độ Gợn & Nhiễu Thấp: < 50mV gợn đầu ra đỉnh-đỉnh ngăn chặn nhiễu với tín hiệu analog và mạch đo lường chính xác
- Nhiệt Độ Hoạt Động Rộng: Hoạt động ổn định trong khoảng -25°C đến +70°C môi trường, phù hợp với các môi trường công nghiệp khắc nghiệt mà không cần giảm công suất
Các Tình Huống Ứng Dụng Công Nghiệp
Phân Phối Nguồn PLC & DCS: Cung cấp điện cho Honeywell Experion, ABB AC800M và các hệ thống điều khiển phân tán khác. FA-PSU-UNI2450U V2.1 kết hợp hoàn hảo với module nguồn ABB SD822 trong cấu hình dự phòng, đảm bảo hoạt động liên tục trong quá trình bảo trì hoặc khi có sự cố linh kiện.
Nguồn Cung Cấp Module I/O: Cung cấp năng lượng cho các giá đỡ I/O từ xa và các module hiện trường bao gồm module đầu vào analog ABB AI810, module đầu ra số ABB DO810, và module I/O cấu hình ABB DC523. Công suất đầu ra 5A hỗ trợ nhiều module trên một đường nguồn duy nhất.
Nguồn hệ thống an toàn: Cung cấp nguồn cách ly, đáng tin cậy cho hệ thống thiết bị an toàn (SIS) và mạch ngắt khẩn cấp. Khi kết hợp với cáp dự phòng và nguồn điện kép, đáp ứng yêu cầu khả dụng nguồn SIL 2/3.
Tự động hóa tòa nhà: Cung cấp nguồn cho bộ điều khiển HVAC, bảng điều khiển kiểm soát truy cập và hệ thống quản lý chiếu sáng. Điện áp đầu vào đa năng giúp đơn giản hóa việc lắp đặt theo các tiêu chuẩn điện khác nhau của cơ sở.
Bảng điều khiển máy: Cung cấp nguồn cho servo drive, bộ điều khiển chuyển động và giao diện người vận hành trong thiết bị đóng gói, xử lý vật liệu và tự động hóa lắp ráp. Đầu ra ít tiếng ồn ngăn chặn nhiễu tín hiệu bộ mã hóa và bus truyền thông.
Thông số kỹ thuật & Hướng dẫn Lựa chọn
| Tham số | Thông số kỹ thuật |
|---|---|
| Số model | FA-PSU-UNI2450U V2.1 |
| Dải điện áp đầu vào | 85-264V AC (47-63Hz) |
| Điện áp đầu ra | 24V DC ±1% |
| Dòng điện đầu ra | 5A liên tục, 6A đỉnh (5 giây) |
| Công suất đầu ra | 120W |
| Hiệu suất | > 88% ở tải đầy đủ |
| Độ gợn đầu ra | < 50mV p-p |
| Cách ly | 3kV AC đầu vào-đầu ra, 1,5kV AC đầu ra-mặt đất |
| Nhiệt độ hoạt động | -25°C đến +70°C (không giảm công suất) |
| Nhiệt độ lưu trữ | -40°C đến +85°C |
| Độ ẩm | 5-95% RH (không ngưng tụ) |
| Lắp đặt | Thanh ray DIN 35mm (EN 60715) |
| Kích thước (Rộng x Cao x Sâu) | 45 x 124 x 117mm |
| Trọng lượng | 0.5kg |
| Chứng nhận | UL, cUL, CE, RoHS |
| MTBF | > 300.000 giờ (MIL-HDBK-217F) |
Tiêu chí Lựa chọn: Chọn FA-PSU-UNI2450U V2.1 khi bạn cần nguồn điện đầu vào đa năng, nhỏ gọn cho hệ thống 24V DC với dòng điện lên đến 5A. Đối với yêu cầu dòng cao hơn, hãy xem xét vận hành song song với các mô-đun dự phòng hoặc chọn các mẫu có công suất lớn hơn. Đối với ứng dụng cần dự phòng N+1, kết hợp với một thiết bị thứ hai và mô-đun dự phòng.
Tích hợp & Thiết kế Hệ thống Nâng cao
FA-PSU-UNI2450U V2.1 tích hợp liền mạch vào các kiến trúc điều khiển hiện đại. Khi thiết kế hệ thống I/O phân tán, hãy tính tổng dòng điện tiêu thụ bao gồm tất cả các mô-đun kết nối. Ví dụ, một cấu hình điển hình có thể bao gồm hai mô-đun đầu vào analog ABB AI810 (0,4A mỗi mô-đun), một mô-đun đầu ra số (1,2A), và một mô-đun truyền thông ABB CI590 (0,8A), tổng cộng 2,8A—vẫn trong giới hạn 5A với dự phòng cho mở rộng trong tương lai.
Đối với các ứng dụng quan trọng, triển khai kiến trúc nguồn điện dự phòng sử dụng các mô-đun diode-OR hoặc bộ điều khiển dự phòng chủ động. Đáp ứng chuyển tiếp nhanh và trở kháng đầu ra thấp của FA-PSU-UNI2450U V2.1 đảm bảo chia sẻ tải mượt mà và chuyển đổi nhanh khi nguồn chính bị lỗi.
Khi lắp đặt trong môi trường rung động cao, sử dụng đơn vị đầu cuối ABB TU830V1 với đầu vít chắc chắn để tránh lỏng kết nối. Đường dây phân phối điện nên đi riêng biệt với động cơ công suất cao và biến tần để giảm thiểu nhiễu điện từ.
Thực hành tốt nhất cho lắp đặt & vận hành
Lắp đặt: Lắp trên thanh DIN chuẩn 35mm với khoảng cách tối thiểu 50mm phía trên và dưới để làm mát đối lưu. Đảm bảo nhiệt độ môi trường không vượt quá +70°C tại vị trí lắp đặt.
Đấu dây: Sử dụng dây 14 AWG (2.5mm²) cho kết nối đầu vào và 16 AWG (1.5mm²) cho phân phối đầu ra. Xiết vít đầu cực với lực 0.5-0.6 Nm. Lắp cầu dao tự động đầu vào có định mức 6-10A để bảo vệ quá dòng.
Đấu nối đất: Nối đầu cực đất bảo vệ (PE) với đất tủ bằng dây tối thiểu 14 AWG. Đấu nối đất đúng cách rất quan trọng cho an toàn và tuân thủ EMC.
Phân phối đầu ra: Sử dụng khối phân phối có cầu chì hoặc bảo vệ mạch riêng cho từng nhánh tải. Điều này ngăn chặn sự cố ngắn mạch ở một nhánh ảnh hưởng đến toàn bộ hệ thống.
Kiểm tra: Sau khi lắp đặt, đo điện áp đầu ra trong điều kiện không tải và tải đầy đủ. Xác nhận điện áp nằm trong khoảng 23.76-24.24V DC. Kiểm tra nhiễu đầu ra bằng oscilloscope nếu cấp nguồn cho mạch analog nhạy cảm.
Dịch vụ giao hàng & hỗ trợ
Thời gian giao hàng: Các thiết bị có sẵn trong kho sẽ được gửi trong vòng 1-2 ngày làm việc. Đơn hàng số lượng từ 10 thiết bị trở lên có thể cần 1-2 tuần để chuẩn bị.
Bảo hành: Bảo hành nhà sản xuất toàn diện 12 tháng bao gồm lỗi vật liệu và gia công. Chương trình bảo hành mở rộng có sẵn cho các ứng dụng hạ tầng quan trọng.
Hỗ trợ kỹ thuật: Kỹ sư hệ thống điện của chúng tôi cung cấp hỗ trợ ứng dụng, tính toán tải, thiết kế dự phòng và hỗ trợ khắc phục sự cố. Dịch vụ chẩn đoán từ xa và vận hành tại chỗ có sẵn cho các lắp đặt phức tạp.
Tài liệu: Hướng dẫn kỹ thuật đầy đủ, sơ đồ đấu dây, mô hình CAD (STEP, DXF) và chứng nhận tuân thủ đi kèm với mỗi thiết bị. Macro EPLAN có sẵn để tải về.
Câu hỏi thường gặp
Q: FA-PSU-UNI2450U V2.1 có thể hoạt động với điện áp đầu vào một chiều (DC) không?
A: Không, mẫu này chỉ thiết kế cho đầu vào AC (85-264V AC). Với ứng dụng đầu vào DC (ví dụ: hệ thống pin 110V DC), vui lòng liên hệ để được tư vấn bộ chuyển đổi DC-DC phù hợp.
Q: Tải điện dung tối đa mà nguồn này có thể điều khiển là bao nhiêu?
A: Thiết bị có thể sạc tải điện dung lên đến 10.000µF khi khởi động mà không kích hoạt bảo vệ quá dòng. Với tải điện dung lớn hơn, cần áp dụng giới hạn dòng khởi động hoặc mạch sạc trước.
Q: Làm thế nào để tôi thực hiện dự phòng N+1 với nguồn này?
A: Sử dụng hai thiết bị FA-PSU-UNI2450U V2.1 với mô-đun dự phòng (diode-OR hoặc bộ điều khiển chủ động). Mỗi nguồn nên có công suất đủ để chịu 100% tải. Cấu hình này duy trì hoạt động toàn hệ thống nếu một nguồn bị hỏng. Xem xét cáp dự phòng ABB để kết nối đúng cách.
Q: Nguyên nhân đèn LED xanh nhấp nháy là gì và làm sao để khắc phục?
A: Đèn LED xanh nhấp nháy thường báo hiệu quá tải hoặc chập mạch đầu ra. Ngắt kết nối tất cả tải và tắt/mở nguồn. Nếu đèn LED trở lại màu xanh cố định, kết nối lại tải từng cái một để xác định mạch lỗi. Nếu đèn vẫn nhấp nháy khi không có tải, có lỗi bên trong — liên hệ hỗ trợ để đổi trả (RMA).
Q: Tôi có thể ghép song song nhiều thiết bị để tăng dòng ra không?
A: Không khuyến nghị ghép song song trực tiếp mà không có mạch chia dòng vì có thể gây phân phối tải không đều và hỏng sớm. Với dòng điện vượt quá 5A, chọn nguồn công suất cao hơn hoặc sử dụng mô-đun chia tải chủ động.
Q: Nguồn điện này có phù hợp để lắp đặt ngoài trời không?
A: FA-PSU-UNI2450U V2.1 được đánh giá sử dụng trong nhà (IP20). Đối với môi trường ngoài trời hoặc rửa trôi, lắp đặt trong hộp NEMA 4X/IP65 với thông gió và quản lý nhiệt độ phù hợp.
Tối ưu hóa kiến trúc phân phối nguồn của bạn
Nguồn điện đa năng Honeywell FA-PSU-UNI2450U V2.1 mang lại độ tin cậy, hiệu quả và linh hoạt cần thiết cho các hệ thống điều khiển công nghiệp hiện đại. Dù bạn đang xây dựng nền tảng tự động hóa mới hay nâng cấp hạ tầng hiện có, mô-đun nguồn này cung cấp nền tảng cho phân phối 24V DC đáng tin cậy.
Khám phá toàn bộ dòng linh kiện nguồn và điều khiển công nghiệp của chúng tôi để xây dựng các giải pháp tự động hóa bền bỉ, có thể mở rộng, phù hợp với yêu cầu ứng dụng của bạn.
