Bộ cáp nối dài trên Emerson KJ4002X1-BE1

Bộ cáp Bộ mở rộng trên Emerson KJ4002X1-BE1 - Mở rộng LocalBus DeltaV lên trên

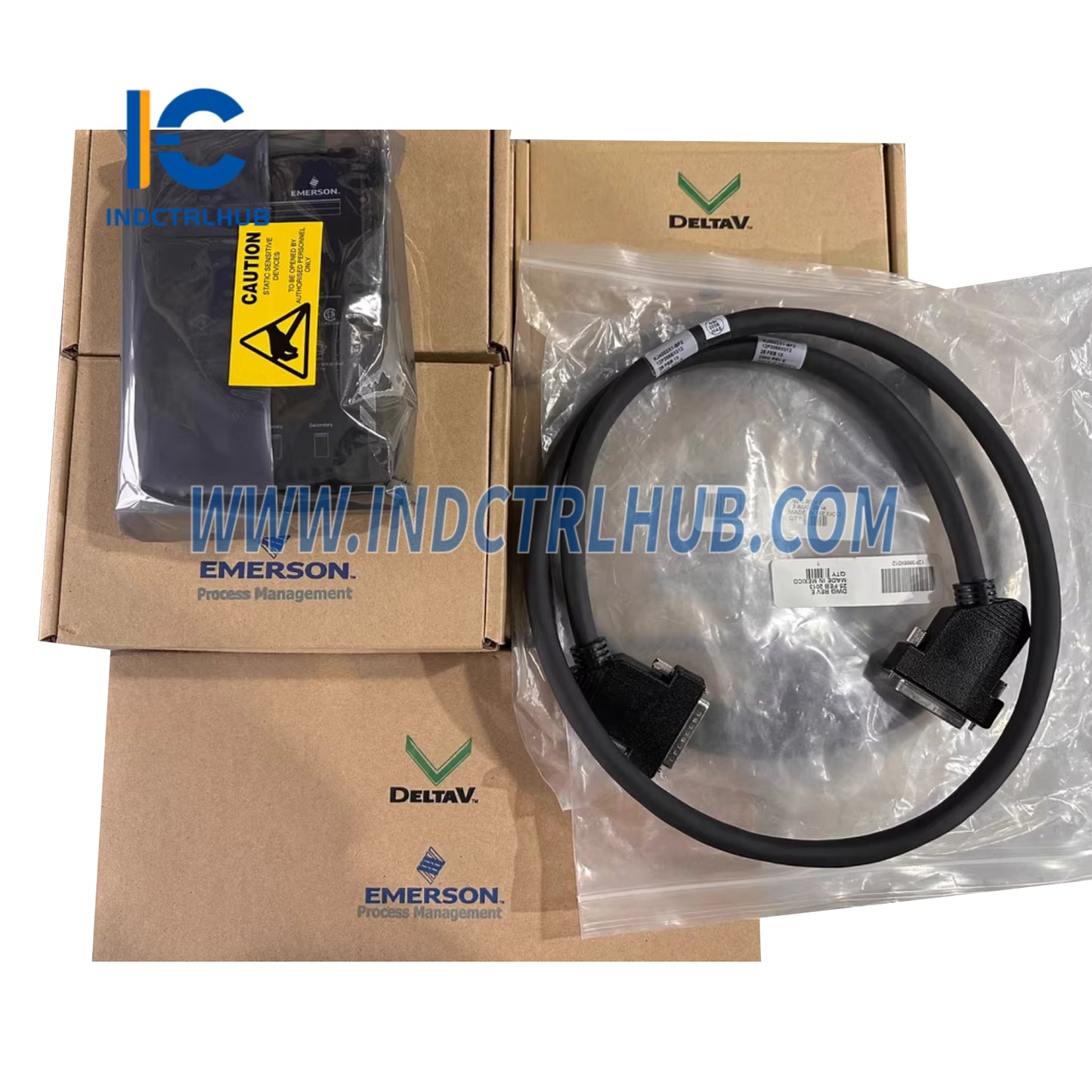

Emerson KJ4002X1-BE1 Top Extender Cable Assembly cho phép mở rộng dọc lên trên của kiến trúc I/O hệ thống điều khiển phân tán DeltaV, cung cấp kết nối LocalBus để gắn các bộ mang I/O phía trên các lắp đặt hiện có. Cáp mở rộng gắn trên đỉnh này cung cấp 12.6VDC tại 15A để đảm bảo nguồn điện ổn định và phân phối truyền thông tốc độ cao, hỗ trợ bố trí tủ linh hoạt trong các cơ sở dầu khí, hóa chất, dược phẩm và phát điện, nơi việc mở rộng I/O lên trên tối ưu hóa việc sử dụng không gian và tổ chức hệ thống.

Thông số kỹ thuật cốt lõi

• Mã sản phẩm: KJ4002X1-BE1 (Cấu hình Bộ mở rộng trên)
• Cấu hình: Bộ cáp bộ mở rộng trên cho mở rộng I/O theo chiều dọc lên trên
• Điện Năng LocalBus: 12,6VDC với công suất dòng tối đa 15A
• Nhiệt độ hoạt động: -40°C đến +70°C (-40°F đến 158°F)
• Chiều Dài Hệ Thống Tối Đa: 6,5 mét tổng cộng (bộ mang I/O + bộ mở rộng LocalBus)
• Bảo Vệ Môi Trường: Đạt chuẩn IP20 với lớp phủ bảo vệ ISA-S71.04-1985 lớp G3
• Tương Thích Hệ Thống: Bộ điều khiển DeltaV dòng M và dòng S với các bộ mang I/O

Chứng nhận Khu vực Nguy hiểm Toàn cầu

Được chứng nhận để triển khai trong môi trường công nghiệp phân loại trên toàn thế giới:

• FM/CSA Bắc Mỹ: Lớp I, Phân vùng 2, Nhóm A-D, T4; Ứng dụng Lớp I, Zone 2
• ATEX Châu Âu: Chứng nhận Zone 2 cho các lắp đặt trong môi trường có nguy cơ nổ theo Tài liệu 12P2046
• IECEx Quốc tế: Tuân thủ các tiêu chuẩn khu vực nguy hiểm toàn cầu
• Chứng nhận hàng hải: Được DNV và ABS phê duyệt cho các giàn khoan ngoài khơi và các công trình hàng hải

Ứng Dụng Kiến Trúc Hệ Thống Công Nghiệp

Tối ưu không gian tủ theo chiều dọc: Gắn thêm các bộ mang I/O phía trên các lắp đặt DeltaV hiện có để tối đa hóa việc sử dụng không gian tủ theo chiều dọc. Cấu hình bộ mở rộng trên lý tưởng cho các phòng điều khiển có không gian sàn hạn chế nhưng có khoảng trống chiều cao, cho phép mở rộng công suất hệ thống mà không cần thêm tủ mới hoặc di chuyển thiết bị hiện có.

Mở rộng hệ thống theo giai đoạn: Hỗ trợ việc tăng dần công suất DCS trong quá trình nâng cấp nhà máy hoặc mở rộng dây chuyền sản xuất. Thêm các bộ mang I/O mới phía trên các lắp đặt hiện có mà không làm gián đoạn hệ thống vận hành, giảm thiểu thời gian ngừng hoạt động trong các đợt bảo trì và cho phép đưa vào vận hành từng giai đoạn các khu vực quy trình mới.

Phân vùng khu vực quy trình: Tổ chức các bộ mang I/O theo đơn vị quy trình hoặc khu vực chức năng trong các tủ điều khiển cao. Gắn I/O quan trọng về an toàn ở tầm mắt để dễ dàng kiểm tra trực quan trong khi đặt các điểm I/O ít truy cập hơn ở vị trí trên tủ, cải thiện hiệu quả vận hành và khả năng bảo trì.

Lắp đặt cải tạo: Tích hợp I/O DeltaV mới vào hệ thống điều khiển hiện có khi việc mở rộng gắn dưới bị hạn chế bởi việc đi dây cáp, phân phối điện hoặc các chướng ngại vật vật lý. Bộ mở rộng trên cung cấp các đường mở rộng thay thế khi cấu hình gắn dưới thông thường không khả thi.

Phòng điều khiển đa cấp: Kết nối các bộ mang I/O qua các cấp dọc khác nhau trong các tòa nhà điều khiển nhiều tầng hoặc lắp đặt gác lửng. Khi được đi dây đúng cách qua ống dẫn, bộ mở rộng trên cho phép kết nối LocalBus giữa các tầng trong khi vẫn duy trì yêu cầu chiều dài hệ thống tổng cộng 6,5 mét.

Lựa chọn Bộ mở rộng trên so với Bộ mở rộng dưới

Những cân nhắc chiến lược khi chọn mở rộng lên trên hoặc xuống dưới:

Lợi ích Kiến trúc Hệ thống LocalBus

Những lợi thế quan trọng cho mở rộng I/O DeltaV và tính linh hoạt hệ thống:

• Mở rộng Hai Chiều: Kết hợp bộ mở rộng trên và dưới để tận dụng tối đa tủ và linh hoạt trong bố trí I/O
• Phân phối Nguồn Đơn giản: Bộ cáp đơn cung cấp cả nguồn 12.6VDC và truyền thông tốc độ cao
• Giảm Độ phức tạp Cài đặt: Cáp được lắp ráp sẵn loại bỏ lỗi kết thúc tại hiện trường và tăng tốc quá trình vận hành
• Kiến trúc Mở rộng: Tăng dung lượng I/O từng bước mà không cần nâng cấp bộ điều khiển hoặc thiết kế lại hệ thống
• Hỗ trợ Thay nóng: Thay thế giá đỡ bị lỗi mà không làm gián đoạn I/O liền kề (khi được cấu hình đúng trong khu vực không nguy hiểm)

Yêu cầu Lắp đặt & Thực hành Tốt nhất

Các hướng dẫn quan trọng để vận hành LocalBus đáng tin cậy:

Tuân thủ Chiều dài Hệ thống Tối đa: Tổng chiều dài của tất cả các giá đỡ I/O và cáp mở rộng LocalBus không được vượt quá 6,5 mét. Bao gồm kích thước vật lý của giá đỡ cộng với tất cả chiều dài cáp mở rộng trong chuỗi LocalBus. Vượt quá giới hạn này gây lỗi truyền thông, sự cố cung cấp điện và mất ổn định hệ thống.

Bảo vệ Ống dẫn Bắt buộc: Tất cả cáp kết nối giữa các vỏ tủ riêng biệt PHẢI được lắp đặt trong ống dẫn để bảo vệ cơ học và tuân thủ EMC. Yêu cầu này áp dụng cho cả cài đặt nguy hiểm và không nguy hiểm nhằm ngăn ngừa hư hỏng cáp, duy trì tính toàn vẹn tín hiệu và đáp ứng quy định điện.

Tính Toán Ngân sách Nguồn: Tính tổng công suất tiêu thụ của các mô-đun I/O để đảm bảo không vượt quá công suất LocalBus 12.6VDC tại 15A. Các mô-đun analog mật độ cao, CHARMs hỗ trợ HART và giao diện bộ truyền thông minh tiêu thụ nhiều điện hơn I/O rời rạc, đòi hỏi kế hoạch hệ thống cẩn thận để tránh quá tải LocalBus.

Điều hướng & Hỗ trợ Cáp: Cung cấp hỗ trợ cáp đầy đủ cho bộ mở rộng trên để tránh căng thẳng lên đầu nối và duy trì bán kính uốn cáp phù hợp. Khác với bộ mở rộng dưới nơi trọng lực hỗ trợ việc đi dây, bộ mở rộng trên cần hỗ trợ cơ học để tránh cáp bị võng và áp lực lên đầu nối theo thời gian.

Tiếp đất & Liên tục Màn chắn: Duy trì tiếp đất tủ đúng cách và liên tục màn chắn LocalBus suốt chuỗi cáp. Tiếp đất không đúng gây ra vòng đất, nhiễu chế độ chung và lỗi truyền thông, đặc biệt trong các cài đặt có nhiều tủ hoặc dây cáp dài gần thiết bị công suất cao.

Yêu cầu lắp đặt khu vực nguy hiểm

Hướng dẫn an toàn quan trọng cho các vị trí phân loại:

• Tài liệu Cài đặt: Tuân thủ Tài liệu 12P2046 "Hướng dẫn Cài đặt Hệ thống Quá trình Mở rộng DeltaV Vùng 2" và sổ tay "Cài đặt Hệ thống Tự động hóa DeltaV của bạn"
• Lắp đặt khi không có điện: KHÔNG được cắm hoặc tháo cáp mở rộng khi hệ thống đang có điện trừ khi khu vực được xác minh không nguy hiểm
• Xác minh cách ly năng lượng: Ngắt nguồn LocalBus và xác minh trạng thái không có năng lượng trước khi lắp đặt hoặc tháo cáp trong khu vực phân loại
• Yêu cầu ống dẫn: Cáp nối giữa các tủ yêu cầu ống dẫn cứng hoặc mềm được đánh giá phù hợp với phân loại khu vực và điều kiện môi trường

Thông số môi trường

Cân nhắc lập kế hoạch hệ thống

Các yếu tố quan trọng để mở rộng I/O DeltaV thành công:

• Khoảng trống thẳng đứng: Xác minh khoảng trống phía trên đủ cho các bộ mang gắn trên đỉnh bao gồm không gian đi dây cáp và truy cập bảo trì
• Quản lý cáp: Lập kế hoạch đường đi cáp sao cho giảm thiểu vi phạm bán kính uốn cong và cung cấp giảm căng thẳng cho các đoạn cáp hướng lên trên
• Khả năng tiếp cận: Xem xét yêu cầu truy cập bảo trì cho các bộ mang I/O gắn trên cao bao gồm nhu cầu thang hoặc nền tảng
• Mở rộng tương lai: Dự trữ không gian thẳng đứng bổ sung cho các bổ sung I/O tiềm năng trong tương lai để tránh giới hạn công suất tủ sớm
• Phân phối tải: Cân bằng phân bố trọng lượng bộ mang I/O để tránh lật tủ hoặc căng thẳng cấu trúc

Tại sao chọn Industrial Control Hub?

Nguồn chuyên biệt của bạn cho các linh kiện tự động hóa Emerson DeltaV chính hãng:

• ✓ Sản phẩm OEM chính hãng 100% với khả năng truy xuất nguồn gốc và bảo hành đầy đủ từ nhà sản xuất
• ✓ Hỗ trợ kỹ thuật DCS chuyên gia từ các kỹ sư tự động hóa được chứng nhận
• ✓ Kho hàng phong phú các cáp kết nối DeltaV sản xuất hiện tại và cũ
• ✓ Vận chuyển toàn cầu nhanh chóng đến thị trường Mỹ, Anh, EU và Châu Á - Thái Bình Dương
• ✓ Giá cả cạnh tranh với chiết khấu số lượng cho các dự án
• ✓ Tài liệu đầy đủ, bản vẽ lắp đặt và hỗ trợ thiết kế hệ thống

Các thành phần bổ sung của DeltaV LocalBus

Thông tin đặt hàng & Lập kế hoạch hệ thống

• KJ4002X1-BE1: Bộ cáp mở rộng trên (sản phẩm này)
• Cấu hình thay thế: Bộ mở rộng đáy (BF1/BF2/BF3/BF4) cho mở rộng hướng xuống dưới
• Lập kế hoạch hệ thống: Tính tổng kích thước giá đỡ + chiều dài cáp để đảm bảo tổng chiều dài hệ thống ≤6.5m
• Ngân sách công suất: Xác minh tổng tiêu thụ mô-đun I/O nằm trong giới hạn 12.6VDC @ 15A công suất LocalBus

Tài liệu Kỹ thuật & Hỗ trợ

Hướng dẫn lắp đặt hoàn chỉnh bao gồm Tài liệu 12P2046 (Hướng dẫn lắp đặt Khu vực 2) và "Cài đặt Hệ thống Tự động hóa DeltaV của bạn" có sẵn theo yêu cầu. Đội ngũ kỹ sư ứng dụng của chúng tôi cung cấp tư vấn kiến trúc hệ thống, tính toán chiều dài LocalBus, phân tích ngân sách điện năng và hỗ trợ thiết kế bố trí tủ cho các mở rộng DeltaV phức tạp bao gồm cấu hình thẳng đứng hướng lên trên.

Bảo trì & Tuổi thọ dịch vụ

• Không có bộ phận người dùng có thể sửa chữa: Cáp lắp ráp tại nhà máy với đầu nối kín không cần bảo trì tại hiện trường
• Không cần hiệu chuẩn: Giao thức truyền thông kỹ thuật số loại bỏ sự trôi và yêu cầu hiệu chuẩn
• Không được tháo rời: Tháo rời đầu nối sẽ làm mất bảo hành và có thể làm giảm độ tin cậy tín hiệu
• Tiêu chí thay thế: Thay thế nếu có hư hỏng vật lý, mòn đầu nối hoặc lỗi giao tiếp xảy ra
• Kiểm tra định kỳ: Xác minh tính toàn vẹn của giá đỡ cáp và độ chặt của đầu nối trong quá trình bảo trì theo lịch trình
