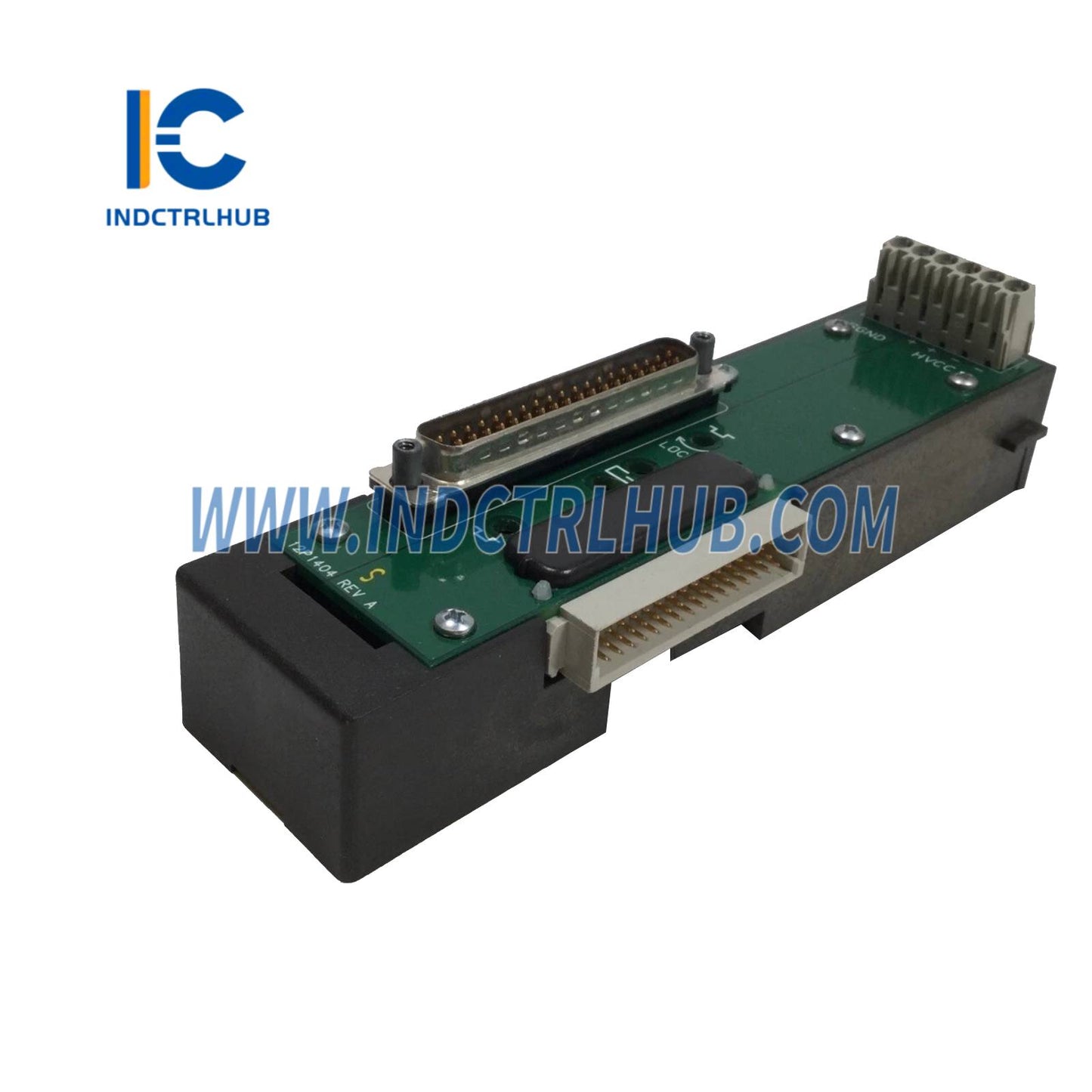

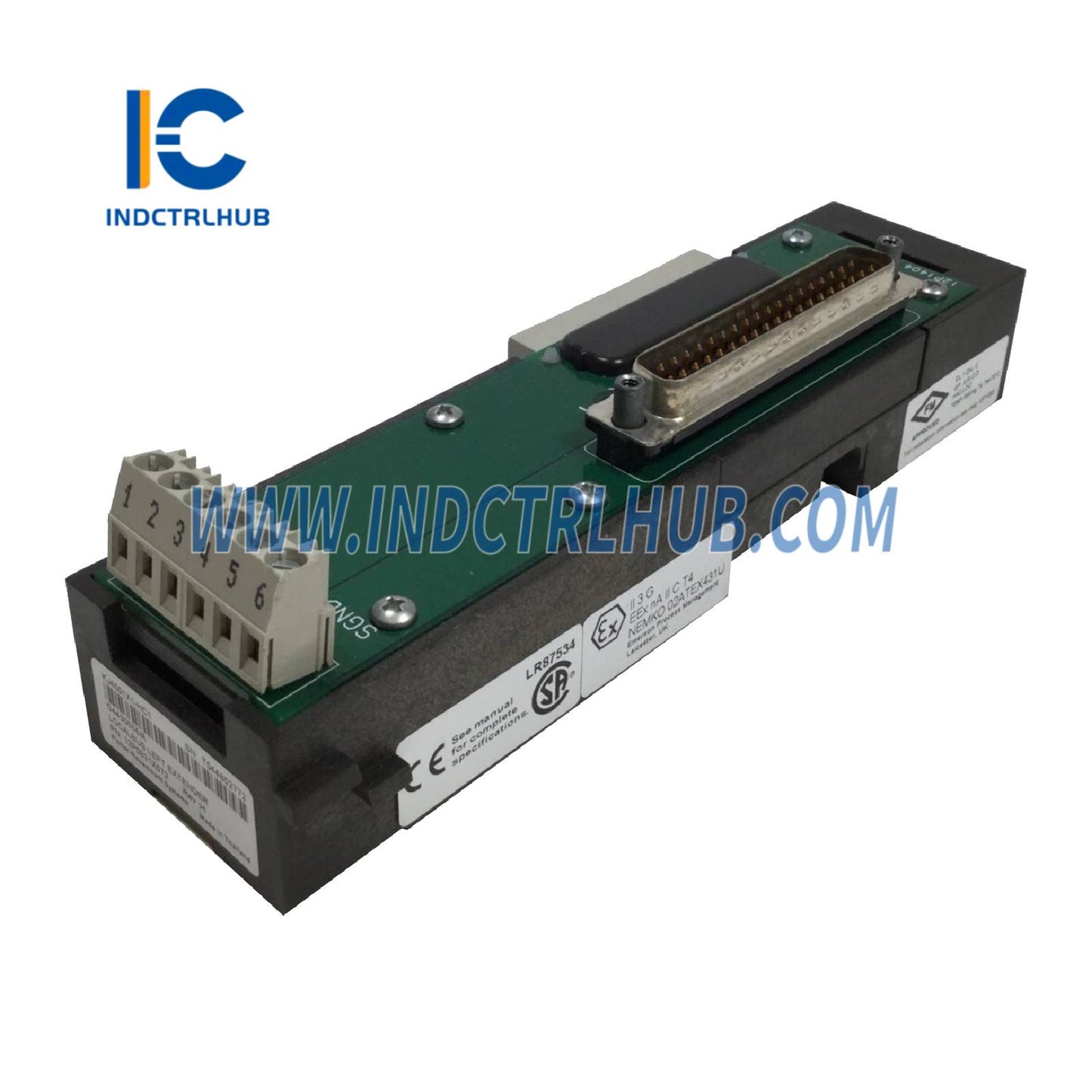

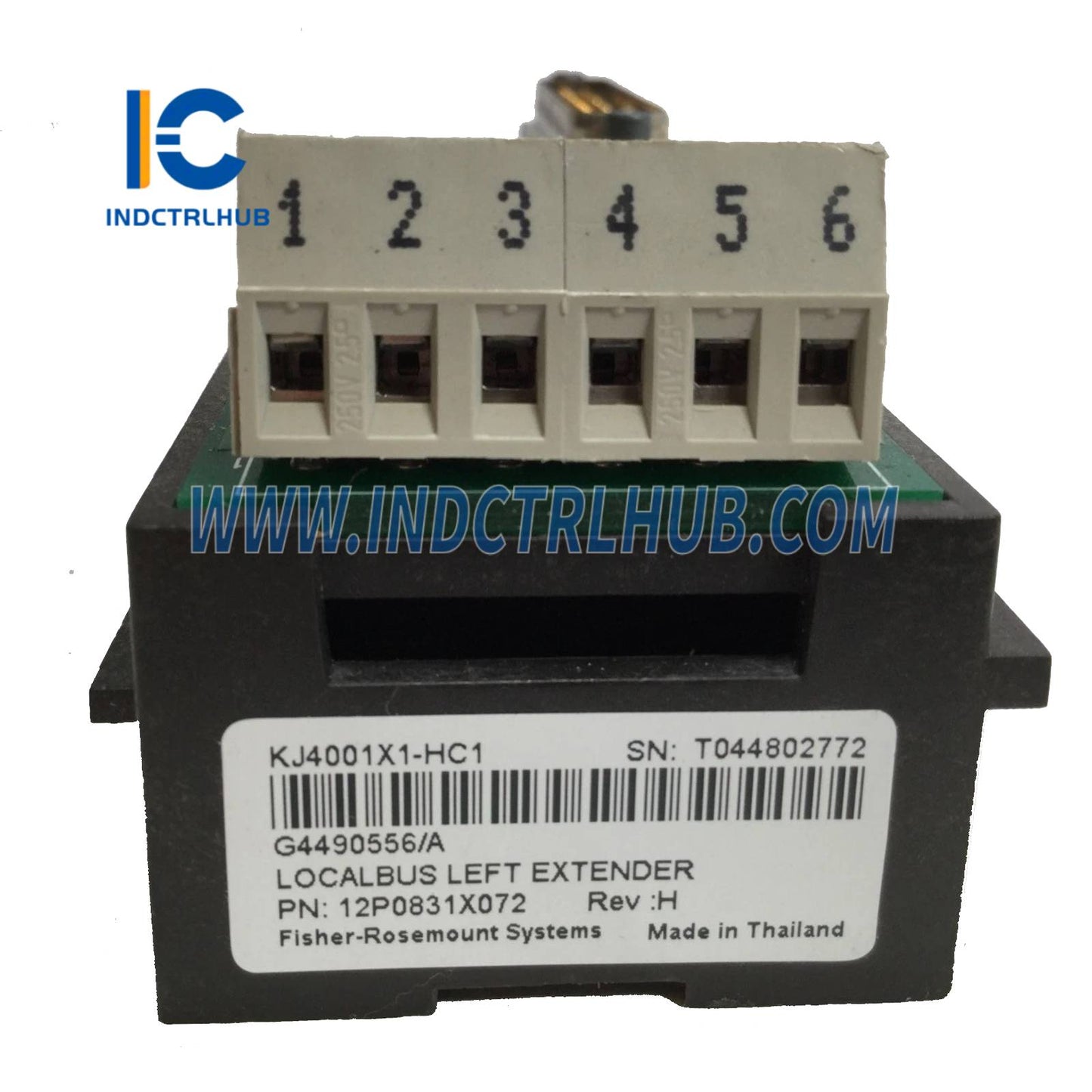

Emerson KJ4001X1-HC1 Bộ Mở Rộng Bên Trái LocalBus

Bộ Mở rộng LocalBus Bên Trái Emerson KJ4001X1-HC1 - Cáp Mở rộng I/O DeltaV cho Một Giá đỡ

Bộ Mở rộng LocalBus Bên Trái Emerson KJ4001X1-HC1 cung cấp kết nối đáng tin cậy cho một giá đỡ trong mở rộng I/O hệ thống điều khiển phân tán DeltaV. Cáp mở rộng bên trái này cho phép đặt giá đỡ I/O theo chiều ngang bên trái bộ điều khiển hoặc giá đỡ trước đó, hỗ trợ 12VDC tại 8A để phân phối nguồn và truyền thông đáng tin cậy trên các cơ sở dầu khí, hóa chất, dược phẩm và phát điện yêu cầu bố trí tủ linh hoạt.

Thông số kỹ thuật cốt lõi

• Mã Số Mẫu: KJ4001X1-HC1
• Cấu hình: Bộ mở rộng một bên trái cho kết nối một giá đỡ I/O
• Nguồn LocalBus: 12VDC với công suất dòng điện tối đa 8A
• Loại Kết nối: Kết nối một bên trái cho cấu trúc tuyến tính
• Nhiệt độ hoạt động: -40°C đến +70°C (-40°F đến 158°F)
• Chiều Dài Hệ Thống Tối Đa: 6,5 mét tổng cộng (bộ mang I/O + bộ mở rộng LocalBus)
• Bảo vệ Môi trường: Lớp phủ conformal ISA-S71.04-1985 Lớp G3
• Tương Thích Hệ Thống: Bộ điều khiển DeltaV dòng M và dòng S với các bộ mang I/O

Chứng nhận Khu vực Nguy hiểm Toàn cầu

Được chứng nhận để triển khai trong môi trường công nghiệp phân loại trên toàn thế giới:

• FM/CSA Bắc Mỹ: Lớp I, Phân vùng 2, Nhóm A-D, T4; Ứng dụng Lớp I, Zone 2
• ATEX Châu Âu: Được chứng nhận Zone 2 cho các lắp đặt trong môi trường có khí nổ
• IECEx Quốc Tế: Tuân thủ các tiêu chuẩn khu vực nguy hiểm toàn cầu theo Tài liệu 12P2046
• Chứng nhận hàng hải: Được DNV và ABS phê duyệt cho các giàn khoan ngoài khơi và các công trình hàng hải

Ứng Dụng Kiến Trúc Hệ Thống Công Nghiệp

Chuỗi Giá đỡ I/O Tuyến tính: Tạo các sắp xếp giá đỡ I/O theo thứ tự từ trái sang phải trong các tủ điều khiển và bảng tập hợp. Bộ mở rộng bên trái đơn cho phép cấu trúc chuỗi nối tiếp nơi mỗi giá đỡ kết nối với giá đỡ tiếp theo đặt bên trái nó, duy trì đường đi cáp có tổ chức và đơn giản hóa việc khắc phục sự cố bằng cách cung cấp hướng dòng tín hiệu rõ ràng từ bộ điều khiển đến các điểm kết thúc hiện trường.

Bố trí Tủ Không Đối Xứng: Phù hợp với thiết kế phòng điều khiển nơi các giá đỡ I/O phải được đặt chủ yếu ở một bên bộ điều khiển do các hạn chế hạ tầng hiện có, vị trí khay cáp hoặc điểm nhập dây hiện trường. Bộ mở rộng bên trái cho phép tổ chức tủ linh hoạt mà không yêu cầu phân bố giá đỡ đối xứng trái-phải.

Mở rộng Hệ thống theo Giai đoạn: Hỗ trợ bổ sung công suất DCS từng phần trong các đợt bảo trì nhà máy hoặc dự án mở rộng công suất. Thêm các giá đỡ I/O mới bên trái các lắp đặt hiện có mà không làm gián đoạn các giá đỡ đang vận hành, giảm thiểu thời gian ngừng chạy khi vận hành và giảm rủi ro dự án bằng cách cho phép các chiến lược chuyển đổi theo giai đoạn.

Phân tách Đơn vị Quy trình: Tổ chức các giá đỡ I/O theo khu vực quy trình hoặc nhóm thiết bị trong các phòng điều khiển tập trung. Đặt các giá đỡ xử lý thiết bị đo lường lò phản ứng bên trái các giá đỡ đơn vị tách, duy trì các nhóm kết thúc hiện trường hợp lý phù hợp với sơ đồ dòng quy trình và đơn giản hóa đào tạo vận hành.

Lắp đặt Tòa nhà Điều khiển Nhà máy lọc dầu: Cho phép mở rộng tủ ngang trong các tòa nhà điều khiển nhà máy lọc dầu nơi không gian chiều cao bị giới hạn bởi trần thấp hoặc sự tắc nghẽn khay cáp phía trên. Bộ mở rộng bên trái đơn cung cấp đường đi cáp gọn gàng, có tổ chức giúp thuận tiện cho các sửa đổi trong tương lai và giảm chi phí lao động lắp đặt.

Ưu điểm Kiến trúc Mở rộng Bên Trái Đơn

Lợi ích quan trọng cho thiết kế hệ thống I/O DeltaV hiệu quả:

• Kiến trúc tuyến tính: Kiến trúc chuỗi đơn giản giúp đơn giản hóa tài liệu hệ thống và khắc phục sự cố
• Dòng tín hiệu có hướng: Đường tín hiệu rõ ràng từ trái sang phải hoặc phải sang trái giúp dễ dàng cách ly lỗi
• Giảm số lượng cáp: Đầu nối đơn giảm độ phức tạp dây trong tủ so với bộ mở rộng kép
• Vị trí linh hoạt: Phù hợp với bố trí tủ không đối xứng và hạn chế không gian
• Mở rộng tiết kiệm chi phí: Chi phí thấp hơn so với bộ mở rộng kép cho kết nối một bộ mang

Yêu cầu Lắp đặt & Thực hành Tốt nhất

Các hướng dẫn quan trọng để vận hành LocalBus đáng tin cậy:

Chiều dài hệ thống tối đa: Tổng chiều dài của tất cả bộ mang I/O và cáp bộ mở rộng LocalBus không được vượt quá 6,5 mét. Bao gồm kích thước vật lý của bộ mang cộng với chiều dài tất cả cáp bộ mở rộng trong chuỗi LocalBus. Đo chiều rộng thực tế của bộ mang và chiều dài cáp trước khi lắp đặt để đảm bảo tuân thủ giới hạn quan trọng này.

Quản lý ngân sách công suất: Tính tổng công suất tiêu thụ của các mô-đun I/O để đảm bảo không vượt quá công suất LocalBus 12VDC tại 8A. Mỗi bảng dữ liệu mô-đun I/O chỉ định dòng điện; cộng tất cả mô-đun trên tất cả các bộ mang trong chuỗi LocalBus để xác minh tổng tải không vượt quá 8A. Dự trữ 20-30% dung lượng cho mở rộng tương lai.

Không hỗ trợ hot-swap: KJ4001X1-HC1 KHÔNG hỗ trợ hot-swap. Nguồn hệ thống PHẢI được tắt hoàn toàn trước khi tháo hoặc cắm cáp. Cố gắng kết nối hoặc ngắt bộ mở rộng khi có nguồn có thể gây lỗi truyền thông LocalBus, hư hỏng mô-đun I/O hoặc nguy hiểm điện trong khu vực phân loại.

Bảo vệ ống dẫn: Tất cả cáp kết nối giữa các tủ riêng biệt PHẢI được lắp trong ống dẫn để bảo vệ cơ học và tuân thủ EMC. Sử dụng ống dẫn cứng hoặc mềm được đánh giá phù hợp với phân loại khu vực và điều kiện môi trường. Ống dẫn bảo vệ chống hư hại vật lý, xâm nhập của động vật gặm nhấm và nhiễu điện từ.

Tiếp đất & Che chắn: Duy trì tiếp đất tủ đúng cách và liên tục che chắn LocalBus suốt chuỗi cáp. Kết nối thanh tiếp đất tủ với tiếp đất tòa nhà theo yêu cầu NEC/IEC. Tiếp đất không đúng gây ra vòng đất, nhiễu chế độ chung và lỗi truyền thông có thể gây hỏng I/O gián đoạn.

Yêu cầu lắp đặt khu vực nguy hiểm

Hướng dẫn an toàn quan trọng cho các vị trí phân loại:

• Tài liệu lắp đặt: Tham khảo Tài liệu 12P2046 "Hướng dẫn lắp đặt hệ thống quy trình mở rộng DeltaV vùng 2" và sổ tay "Lắp đặt và tham khảo phần cứng DeltaV M-Series"
• Yêu cầu tắt nguồn: Hệ thống PHẢI được tắt nguồn trước khi lắp đặt hoặc tháo cáp - không có ngoại lệ cho khu vực nguy hiểm
• Cách ly năng lượng: Ngắt nguồn LocalBus, kiểm tra trạng thái không có năng lượng bằng đồng hồ vạn năng, và áp dụng khóa/tag trước khi làm việc với cáp
• Yêu cầu ống dẫn: Cáp nối giữa các tủ yêu cầu ống dẫn cứng hoặc mềm được đánh giá cho ứng dụng Zone 2/Div 2
• Giấy phép Làm việc Nóng: Xin giấy phép phù hợp và thực hiện kiểm tra khí trước khi lắp đặt cáp trong các khu vực phân loại

Thông số môi trường

Hướng dẫn Lựa chọn Cáp Mở rộng LocalBus

Tại sao chọn Industrial Control Hub?

Nguồn chuyên biệt của bạn cho các linh kiện tự động hóa Emerson DeltaV chính hãng:

• ✓ Sản phẩm OEM chính hãng 100% với khả năng truy xuất nguồn gốc và bảo hành đầy đủ từ nhà sản xuất
• ✓ Hỗ trợ kỹ thuật DCS chuyên gia từ các kỹ sư tự động hóa được chứng nhận
• ✓ Kho hàng phong phú các cáp kết nối DeltaV sản xuất hiện tại và cũ
• ✓ Vận chuyển toàn cầu nhanh chóng đến thị trường Mỹ, Anh, EU và Châu Á - Thái Bình Dương
• ✓ Giá cả cạnh tranh với chiết khấu số lượng cho các dự án
• ✓ Tài liệu đầy đủ, bản vẽ lắp đặt và hỗ trợ thiết kế hệ thống

Các thành phần bổ sung của DeltaV LocalBus

Thông tin đặt hàng & Lập kế hoạch hệ thống

• KJ4001X1-HC1: Bộ mở rộng LocalBus bên trái (sản phẩm này)
• Lập kế hoạch hệ thống: Tính tổng kích thước giá đỡ + chiều dài cáp để đảm bảo tổng chiều dài hệ thống ≤6.5m
• Ngân sách Công suất: Xác minh tổng mức tiêu thụ của mô-đun I/O vẫn nằm trong giới hạn 12VDC @ 8A công suất LocalBus
• Quản lý Cáp: Lập kế hoạch đi dây cáp để giảm thiểu nhiễu điện từ từ VFD và cáp nguồn

Tài liệu Kỹ thuật & Hỗ trợ

Hướng dẫn lắp đặt hoàn chỉnh bao gồm Tài liệu 12P2046 (Hướng dẫn Lắp đặt Vùng 2) và "Hướng dẫn và Tham khảo Lắp đặt Phần cứng DeltaV M-Series" có sẵn theo yêu cầu. Đội ngũ kỹ sư ứng dụng của chúng tôi cung cấp tư vấn kiến trúc hệ thống, thiết kế topo LocalBus, phân tích ngân sách điện năng và tối ưu hóa bố trí tủ cho các mở rộng I/O DeltaV.

Bảo trì & Tuổi thọ dịch vụ

• Không có bộ phận người dùng có thể sửa chữa: Cáp lắp ráp tại nhà máy với đầu nối kín không cần bảo trì tại hiện trường
• Không cần hiệu chuẩn: Giao thức truyền thông kỹ thuật số loại bỏ sự trôi và yêu cầu hiệu chuẩn
• Không được tháo rời: Tháo rời đầu nối sẽ làm mất bảo hành và có thể làm giảm độ tin cậy tín hiệu
• Tiêu chí thay thế: Thay thế nếu có hư hỏng vật lý, mòn đầu nối hoặc lỗi giao tiếp xảy ra
• Chiến lược Phụ tùng: Duy trì cáp mở rộng dự phòng cho các ứng dụng quan trọng nhằm giảm thiểu thời gian ngừng hoạt động
