Product Description
Schneider ATV61HD75N4 Biến tần VSD bền bỉ cho môi trường khắc nghiệt: Định nghĩa lại sự bền bỉ công nghiệp

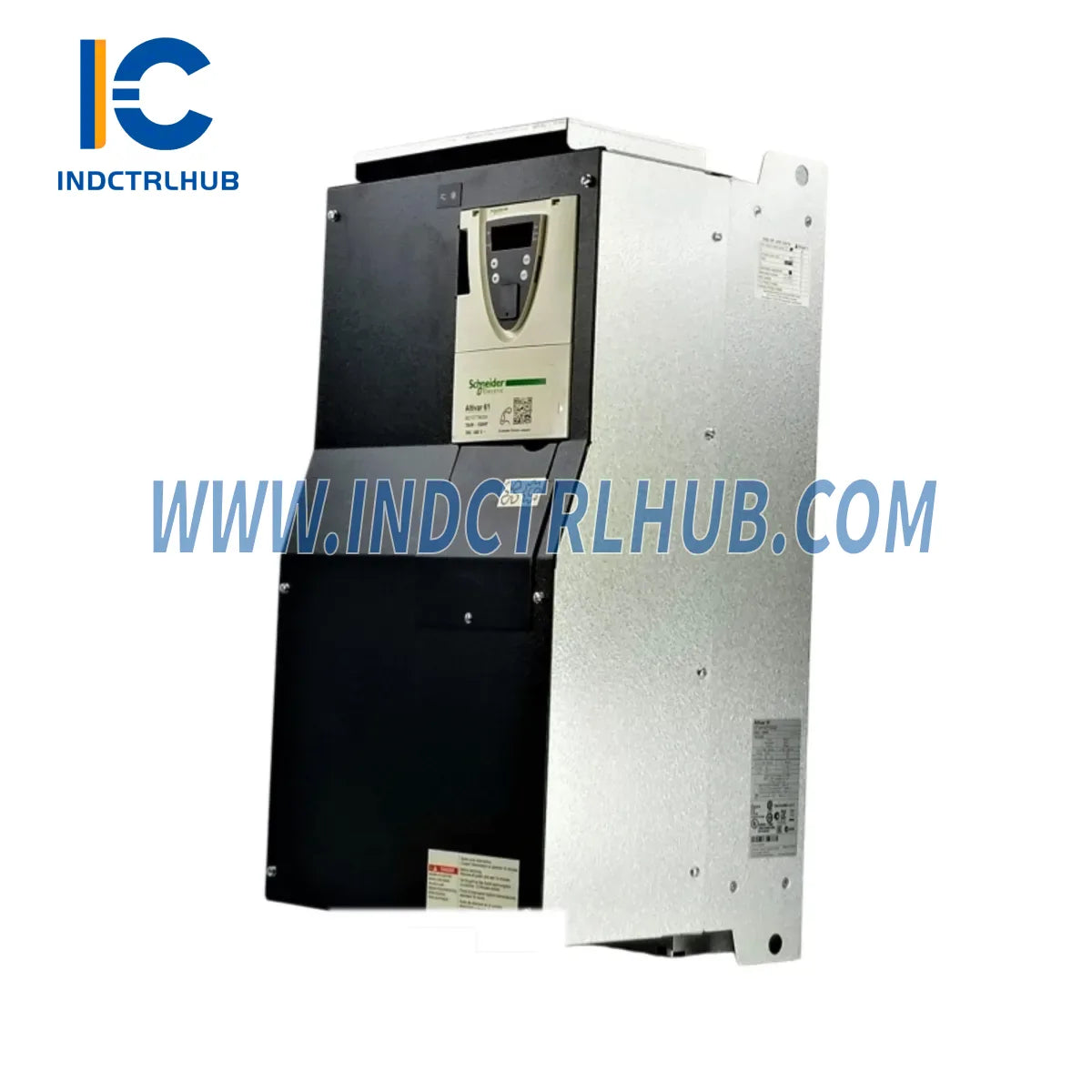

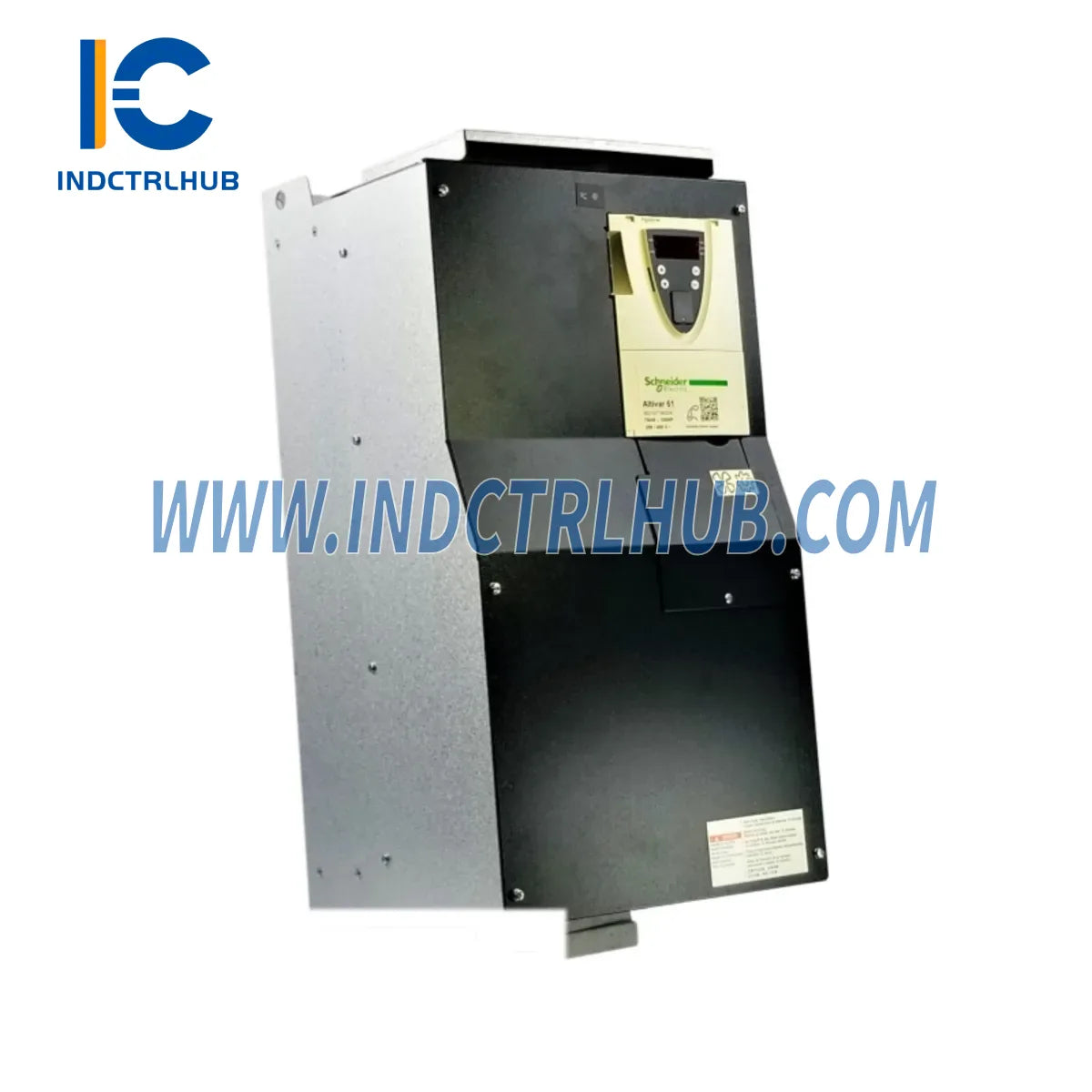

Schneider ATV61HD75N4 là bộ biến tần điều chỉnh tốc độ 75kW (100HP) được thiết kế để mang lại hiệu suất điều khiển động cơ không thỏa hiệp trong các môi trường công nghiệp khắt khe nhất. Được phát triển trên nền tảng Altivar 61 của Schneider Electric, biến tần này kết hợp thuật toán điều khiển vector tiên tiến với vỏ bọc bền bỉ được đánh giá cho hoạt động liên tục trong điều kiện hóa chất ăn mòn, nhiệt độ cực đoan và áp lực cơ học â€?làm cho nó trở thành lựa chọn ưu tiên cho cơ sở hạ tầng an toàn quan trọng trong ngành dầu khí, khai khoáng và các ngành công nghiệp nặng.
Nơi các bộ biến tần tiêu chuẩn thất bại dưới các biến động điện áp, bụi bay trong không khí hoặc môi trường ăn mòn, ATV61HD75N4 duy trì điều chỉnh tốc độ ổn định và chính xác. Bộ lọc EMC tích hợp, bảng mạch phủ lớp bảo vệ và vỏ máy đạt chuẩn IP55 đảm bảo độ tin cậy lâu dài mà không gây gián đoạn tốn kém. Đối với kỹ sư nhà máy và chuyên gia mua sắm tìm kiếm biến tần cho các khu vực phân loại Zone 2 hoặc lắp đặt gần ATEX, thiết bị này cung cấp hiệu suất và tài liệu tuân thủ cần thiết để đáp ứng cả yêu cầu vận hành và quy định.
Bảng thông số kỹ thuật bền bỉ
| Tham số | Thông số kỹ thuật |
|---|---|
| SKU / Mã sản phẩm | ATV61HD75N4 |
| Thương hiệu | Schneider Electric (Dòng Altivar 61) |
| Công suất định mức | 75 kW / 100 HP |
| Điện áp cấp | 380â€?80V AC, 3 pha, 50/60 Hz |
| Dòng ra | 156 A (Công suất bình thường) |
| Chế độ điều khiển | Điều khiển không cảm biến Flux Vector / V/f / Vector vòng kín |
| Cấp độ bảo vệ | IP55 (Chống bụi & chống tia nước áp lực) |
| Nhiệt độ hoạt động | -10°C đến +50°C (giảm công suất trên 40°C) |
| Bộ lọc EMC | Bộ lọc EMC lớp C2 tích hợp |
| Giao tiếp | Modbus RTU, CANopen, tùy chọn PROFIBUS/Ethernet |
| Phanh | Tích hợp transistor phanh động |
| Chứng nhận | CE, UL, cUL, RoHS |
| Nước sản xuất | Pháp |
| Bảo hành | Bảo hành 12 tháng â€?bao gồm lỗi sản xuất, hỏng bảng điều khiển và lỗi mô-đun IGBT trong điều kiện vận hành bình thường |
Giải pháp bảo vệ toàn diện
Việc triển khai ATV61HD75N4 trong các môi trường nguy hiểm hoặc yêu cầu cao đòi hỏi một chiến lược bảo vệ nhiều lớp. Bộ biến tần tự nó cung cấp bảo vệ chống xâm nhập IP55 và lọc EMC tích hợp, nhưng việc bảo vệ cả phía trên và phía dưới cũng quan trọng không kém để đảm bảo tuổi thọ hệ thống và an toàn cho nhân sự.
Để bảo vệ quá dòng và ngắn mạch phía trên, kết hợp biến tần này với cầu dao vỏ đúc (MCCB) có định mức phù hợp. Cầu dao MCCB ABB 1SDA067767R1 TMAX XT2S 160A 3 cực hoặc ABB TMAX XT2S 160 MA 80 3P MCCB (1SDA067768R1) cung cấp khả năng cắt 50kA ở 400V — đủ để bảo vệ tầng đầu vào của ATV61HD75N4 khỏi dòng lỗi phía trên trong các tủ phân phối trung thế.
Đối với các lắp đặt yêu cầu cách ly 4 cực (ví dụ, hệ thống trung tính nổi hoặc cấu hình tiếp địa TT phổ biến trên các giàn khoan ngoài khơi), Cầu dao MCCB ABB TMAX XT 4P 1SDA067559R1 cung cấp chuyển mạch 4 cực đầy đủ ở 400V/50kA. Đối với các feeder có dòng lớn phục vụ nhiều biến tần, Cầu dao MCCB ABB TMAX T4S 320A 3 cực (1SDA054126R1) chịu được dòng lên đến 320A với bộ ngắt điện tử cho phối hợp chính xác.
Trong các khu vực nguy hiểm Zone 2 hoặc các trung tâm điều khiển động cơ (MCC) lớn, cầu dao không khí cung cấp mức độ bảo vệ và chọn lọc cao nhất. ABB Emax 2 E2.2N1600 (1SDA080745R1) và cầu dao rút ra được ABB Emax 2 E2.2N2000 (1SDA080746R1) được thiết kế để bảo vệ chính cho các bộ tủ điện chứa nhiều biến tần ATV61.
Mạch điều khiển và các mô-đun I/O của ATV61HD75N4 yêu cầu nguồn phụ 24VDC ổn định, không nhiễu. Nguồn điện ABB CP-C 24/20.0 (480W, 24VDC) và Mô-đun nguồn ABB SD822 24VDC 5A là giải pháp đã được chứng minh để cấp nguồn cho các thẻ điều khiển biến tần và mô-đun truyền thông fieldbus trong hệ thống tích hợp DCS. Đối với kiến trúc điều khiển cũ hoặc chuyên biệt, Nguồn ABB 3BHB016295R0001 cung cấp một lựa chọn bổ sung.
Để giao diện vận hành và điều khiển cục bộ trong vỏ đạt chuẩn NEMA 4X, Mô-đun Khóa Chạy Dừng Honeywell 10002/1/2 (NEMA 4X) cung cấp giao diện khởi động/dừng cục bộ chống thấm nước và chống ăn mòn — lý tưởng cho các trạm bơm ngoài trời hoặc môi trường rửa trôi nơi ATV61HD75N4 điều khiển bơm hoặc quạt quy trình.
Ứng dụng trong Cơ sở hạ tầng Quan trọng
Dầu khí â€? Nén đầu giếng & đường ống: ATV61HD75N4 được sử dụng rộng rãi trên các dàn máy nén khí và trạm bơm chuyển dầu thô. Điều khiển vector không cảm biến duy trì lưu lượng chính xác dưới áp suất đầu giếng thay đổi, trong khi vỏ IP55 chống chịu được môi trường chứa H₂S và hơi hydrocarbon. Ở các khu vực phân loại Zone 2, biến tần thường được lắp trong vỏ kín và áp suất (Ex p), với bảo vệ phía trước được cung cấp bởi các ACB dòng Emax 2 để chọn lọc nguồn cấp.
Khai thác mỏ â€? Bộ truyền động băng tải & tời: Các hoạt động khai thác than dưới lòng đất và khai thác đá cứng đòi hỏi biến tần chịu được bụi than, các hạt silica và độ ẩm cao. Các bo mạch phủ lớp bảo vệ và vỏ IP55 của ATV61HD75N4 làm cho nó phù hợp với bộ truyền động băng tải và điều khiển quạt thông gió trong các mỏ có khí độc. Khả năng phanh động giúp giảm tốc có kiểm soát cho các băng tải có tải trên các đường hầm nghiêng, ngăn ngừa tình trạng mất kiểm soát.
Tự động hóa Trạm bơm Nước & Nước thải: Các cơ quan cấp nước đô thị và nhà máy xử lý nước thải công nghiệp sử dụng ATV61HD75N4 để điều khiển bơm ly tâm trong các ứng dụng lưu lượng biến đổi. Điều khiển PID tích hợp trong biến tần loại bỏ nhu cầu bộ điều khiển bên ngoài, giảm độ phức tạp của bảng điều khiển. Chức năng ngủ/đánh thức của biến tần giúp giảm tiêu thụ năng lượng trong các giai đoạn nhu cầu thấp, mang lại tiết kiệm OPEX có thể đo lường trong suốt vòng đời tài sản.
Câu hỏi thường gặp về An ninh & Chất lượng
Q: Bảo hành 12 tháng bao gồm những gì cho ATV61HD75N4?
A: Bảo hành bao gồm tất cả các lỗi sản xuất bao gồm hỏng module IGBT, lỗi bảng điều khiển, hỏng bộ điều khiển cổng, và sự cố bộ hiển thị phát sinh trong điều kiện vận hành bình thường theo các thông số điện áp, nhiệt độ và tải quy định. Không bao gồm hư hỏng vật lý, nước xâm nhập vượt quá cấp IP55, hoặc hư hỏng do lắp đặt sai.
Q: ATV61HD75N4 có tuân thủ ATEX hoặc IECEx cho sử dụng trong Zone 1/Zone 2 không?
A: ATV61HD75N4 không được chứng nhận ATEX để lắp đặt trực tiếp trong khu vực phân loại Zone 1 hoặc Zone 2. Tuy nhiên, nó thường được triển khai trong các khu vực an toàn liền kề với các vùng nguy hiểm, với động cơ kết nối qua các đầu cáp và hộp nối được chứng nhận ATEX. Đối với lắp đặt trong tủ Zone 2, bộ biến tần phải được đặt trong vỏ có chứng nhận Ex p (lọc khí/áp suất) hoặc Ex e (an toàn tăng cường).
Q: ATV61HD75N4 có những chứng nhận gì?
A: Bộ biến tần có chứng nhận CE (tiêu chuẩn châu Âu), UL và cUL (an toàn Bắc Mỹ), và tuân thủ RoHS. Nó đáp ứng tiêu chuẩn EN 61800-3 về EMC trong môi trường công nghiệp (Loại C2) với bộ lọc tích hợp đang hoạt động.
Q: Làm thế nào để tôi xác minh tính xác thực và truy xuất nguồn gốc sản phẩm?
A: Mỗi đơn vị do Industrial Control Hub cung cấp đều bao gồm nhãn số seri gốc của Schneider Electric và, nếu có, tài liệu kiểm tra nhà máy. Số seri có thể được xác minh qua cổng truy xuất sản phẩm chính thức của Schneider Electric. Chúng tôi chỉ lấy hàng từ các kênh phân phối được ủy quyền và duy trì đầy đủ tài liệu chuỗi cung ứng.
Q: Thời gian giao hàng của ATV61HD75N4 là bao lâu?
A: Thời gian chuẩn là 3 ngày làm việc cho các đơn vị có sẵn trong kho. Đối với các yêu cầu khẩn cấp trong các dự án hạ tầng quan trọng, có các tùy chọn vận chuyển nhanh. Vui lòng liên hệ đội ngũ kỹ thuật bán hàng của chúng tôi để biết tình trạng kho hiện tại và cam kết thời gian giao hàng theo dự án.
Q: ATV61HD75N4 có thể tích hợp với hệ thống SCADA hoặc DCS không?
A: Có. Bộ biến tần hỗ trợ Modbus RTU nguyên bản và tương thích với các thẻ giao tiếp tùy chọn cho PROFIBUS DP, DeviceNet, CANopen và Ethernet/IP. Điều này cho phép tích hợp đầy đủ với nền tảng EcoStruxure của Schneider Electric, Honeywell Experion, ABB 800xA và các kiến trúc DCS lớn khác được sử dụng trong các hoạt động dầu khí và khai thác mỏ.
