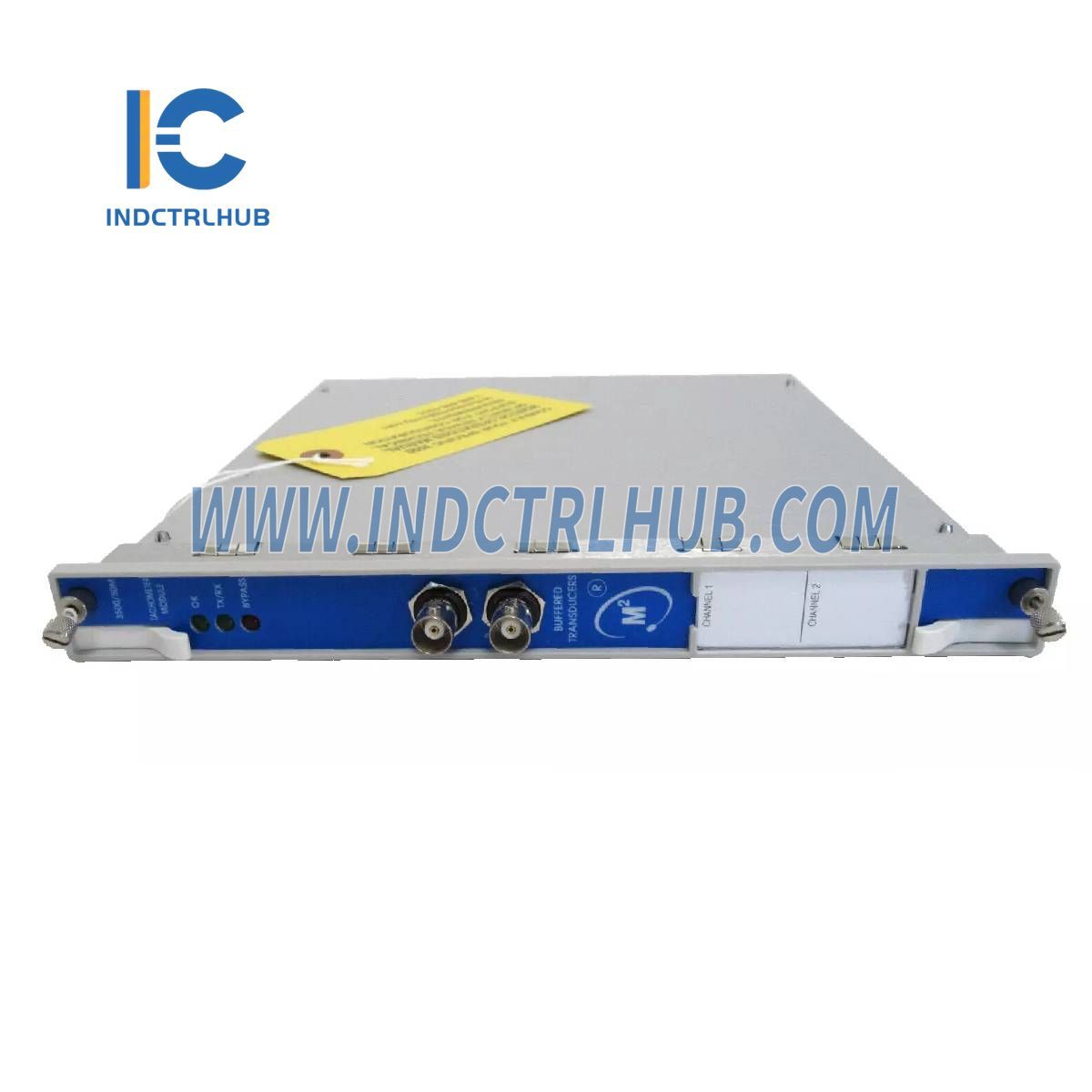

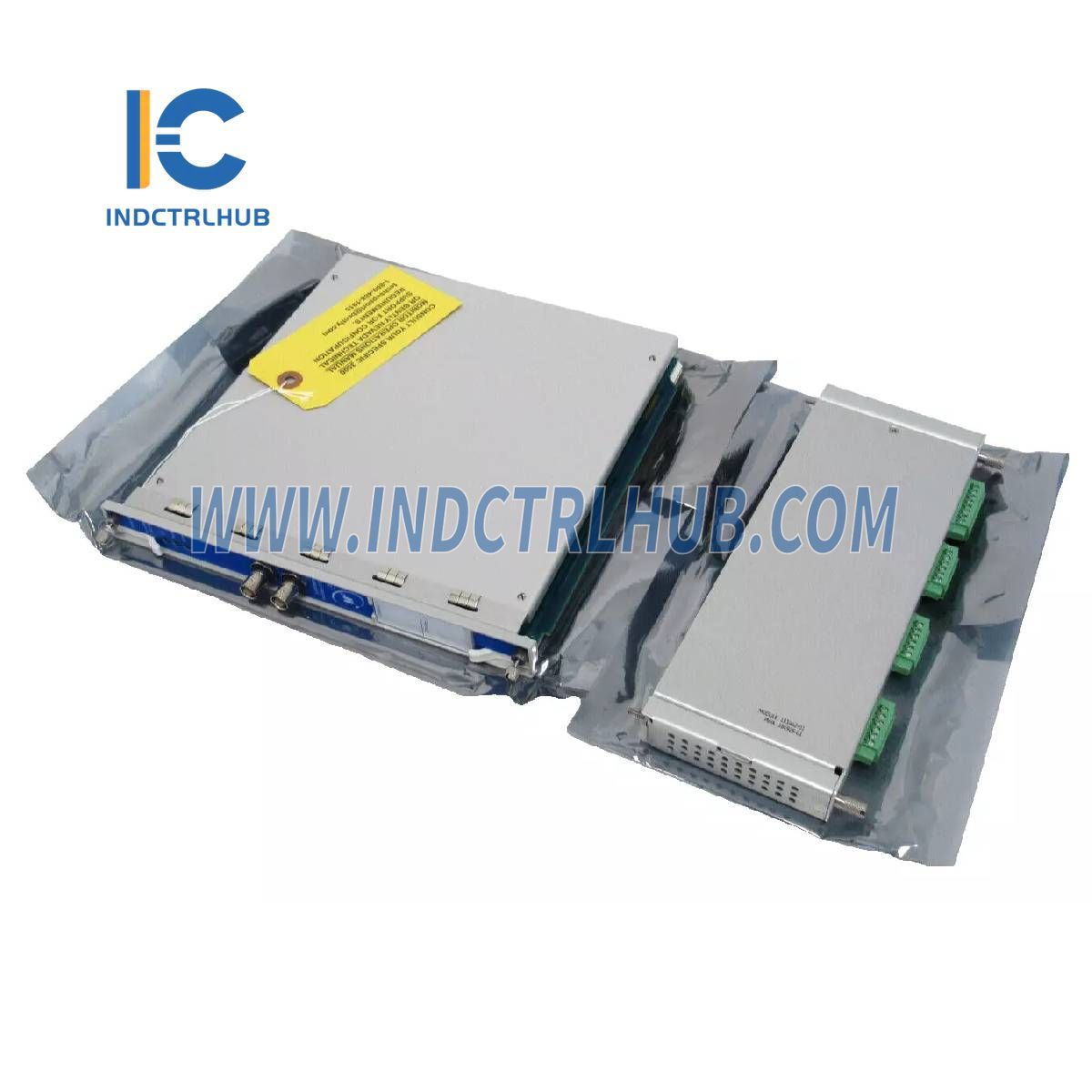

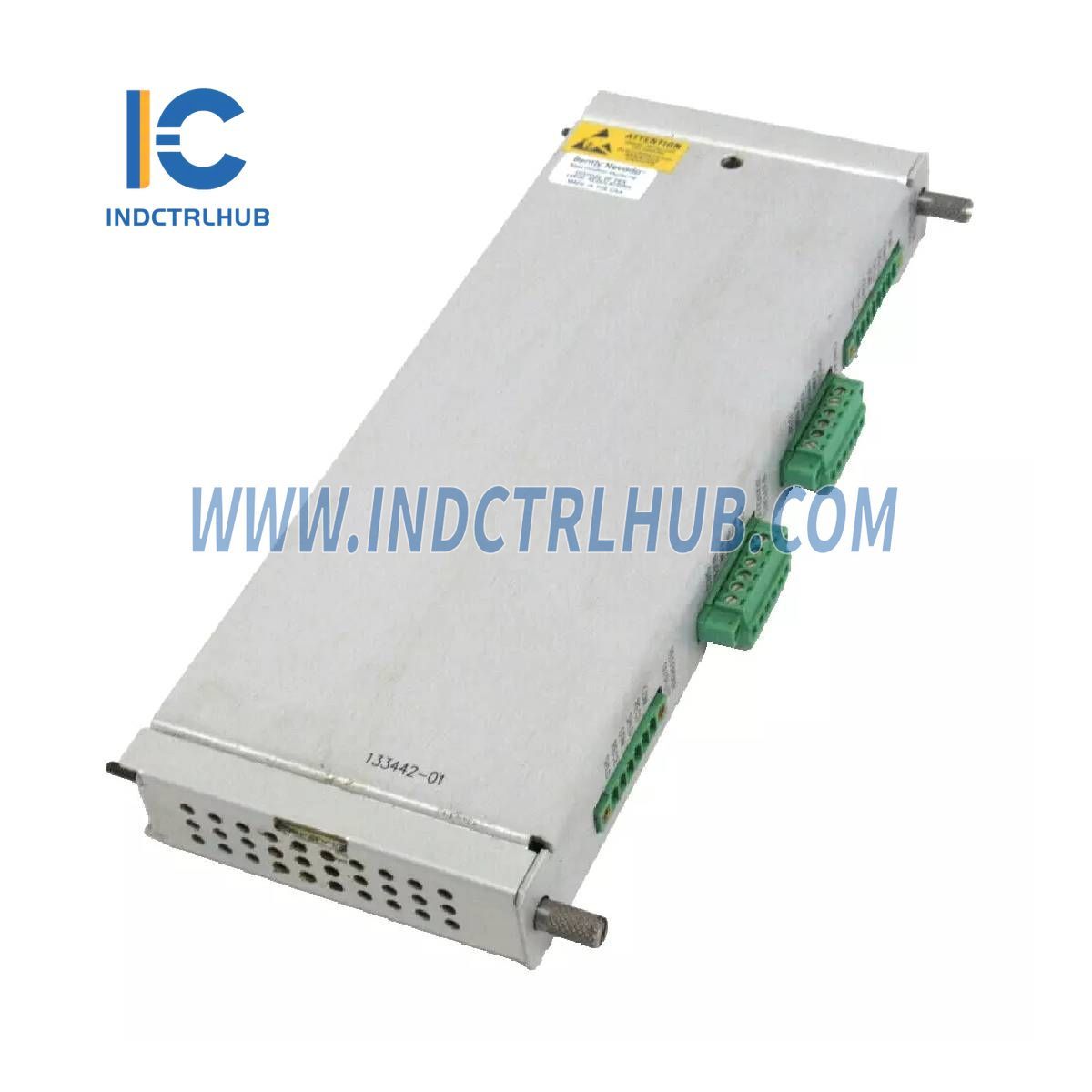

Bently Nevada 3500/50-01-00-01 133388-02 133442-01 Mô-đun Tachometer

Chi Tiết Sản Phẩm

• Nhà sản xuất: Bently Nevada
• Dòng sản phẩm: 3500/50
• Mẫu/Số bộ phận: 3500/50-01-00-01, 133388-02, 133442-01
• Loại mẫu: Mô-đun Tachometer

Mô tả

Mô-đun Tachometer 3500/50M là một mô-đun 2 kênh được thiết kế để đo tốc độ quay trục, gia tốc rôto và hướng rôto. Nó nhận tín hiệu đầu vào từ các cảm biến tiếp cận hoặc đầu dò từ tính và so sánh các phép đo này với các điểm báo động do người dùng lập trình. Mô-đun tạo ra cảnh báo khi các điểm báo động bị vi phạm, đảm bảo giám sát liên tục các thông số quan trọng của máy móc.

Thông số kỹ thuật

• Đầu vào:

  • Tín hiệu: Chấp nhận tối đa 2 tín hiệu cảm biến từ các cảm biến tiếp cận hoặc đầu dò từ tính.
  • Phạm vi tín hiệu đầu vào: +10.0 V đến -24.0 V (các tín hiệu vượt quá phạm vi này sẽ bị giới hạn nội bộ bởi mô-đun).
  • Trở kháng đầu vào:
    • Tiêu chuẩn: 20 kΩ
    • TMR: 40 kΩ
    • Rào cản nội bộ: 7.15 kΩ
  • Cảm biến: 1 đến 2 tín hiệu cảm biến tiếp cận; có giới hạn đối với đầu dò từ tính.

• Đầu vào tốc độ:

  • Hỗ trợ 1 đến 255 sự kiện trên mỗi vòng quay cho các loại kênh gia tốc rôto và kênh tốc độ bằng không.
  • Tất cả các loại kênh khác hỗ trợ phạm vi 0.0039 đến 255 sự kiện trên mỗi vòng quay.
  • Phạm vi tối đa toàn thang: 99.999 vòng/phút, với tần số đầu vào tối đa 20 kHz.
  • Tần số đầu vào tối thiểu:
    • Cảm biến tiếp cận: 0.0167 Hz (1 vòng/phút cho 1 sự kiện trên mỗi vòng quay).
    • Đầu dò từ tính thụ động: 3.3 Hz.

• Tiêu thụ điện năng: 5.8 Watt, điển hình.

Thông số vật lý

• Mô-đun giám sát (Bo mạch chính):
  • Kích thước: 241.3 mm x 24.4 mm x 241.8 mm (9.50 in x 0.96 in x 9.52 in)
  • Trọng lượng: 0.82 kg (1.8 lb)
• Mô-đun I/O (không có rào cản):
  • Kích thước: 241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)
  • Trọng lượng: 0.20 kg (0.44 lb)
• Mô-đun I/O (có rào cản nội bộ):
  • Kích thước: 241.3 mm x 24.4 mm x 163.1 mm (9.50 in x 0.96 in x 6.42 in)
  • Trọng lượng: 0.46 kg (1.01 lb)

Thông tin đặt hàng

• Mô-đun Tachometer 3500/50M:
  • 3500/50-AA-BB
  A: Loại mô-đun I/O
  • 01: Mô-đun I/O với đầu nối nội bộ
  • 02: Mô-đun I/O với đầu nối bên ngoài
  • 04: Mô-đun I/O với rào cản nội bộ và đầu nối nội bộ
  B: Tùy chọn phê duyệt khu vực nguy hiểm
  • 00: Không có
  • 01: cNRTLus (Lớp 1, Phân khu 2)
  • 02: ATEX/IECEx/CSA (Lớp 1, Vùng 2)
