Product Description

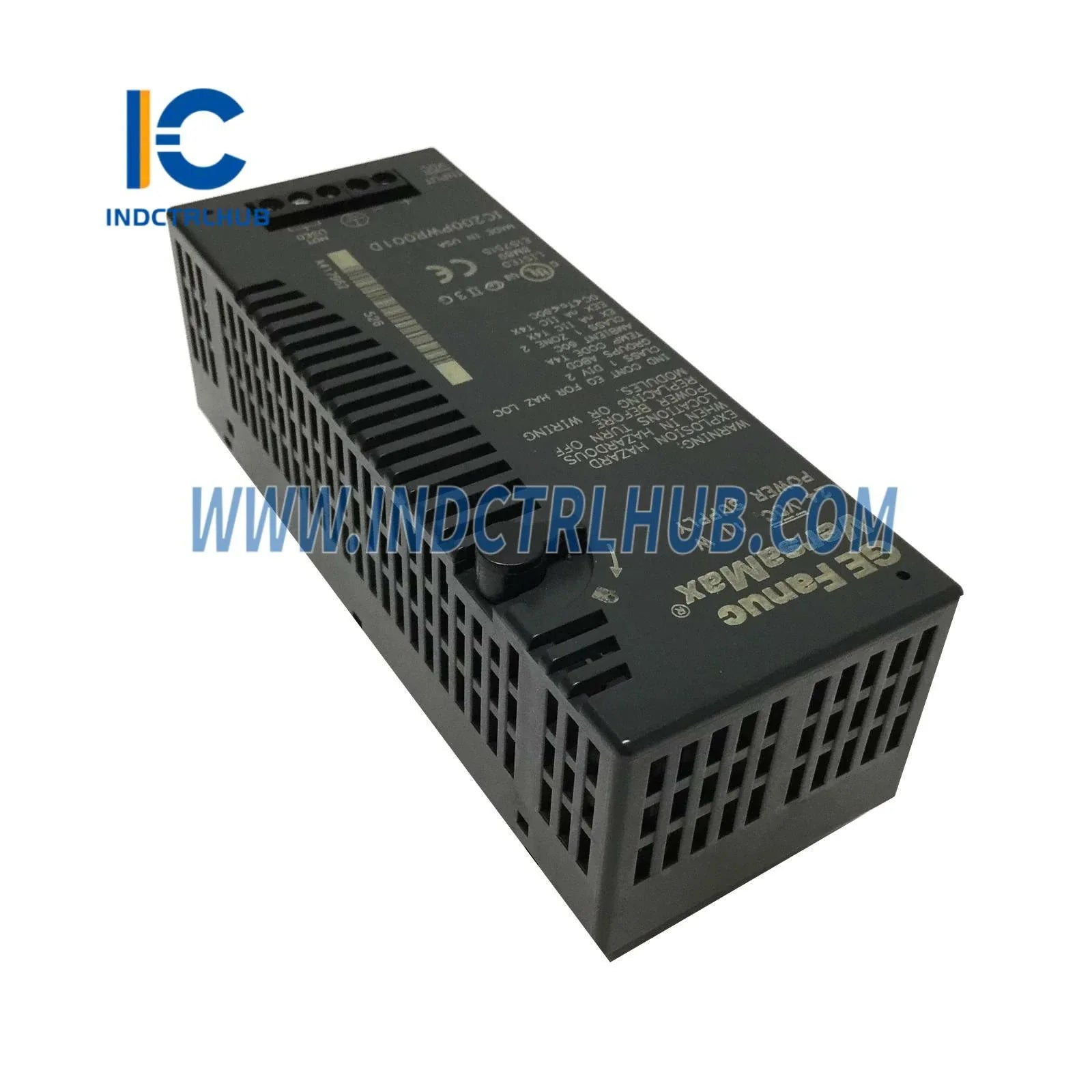

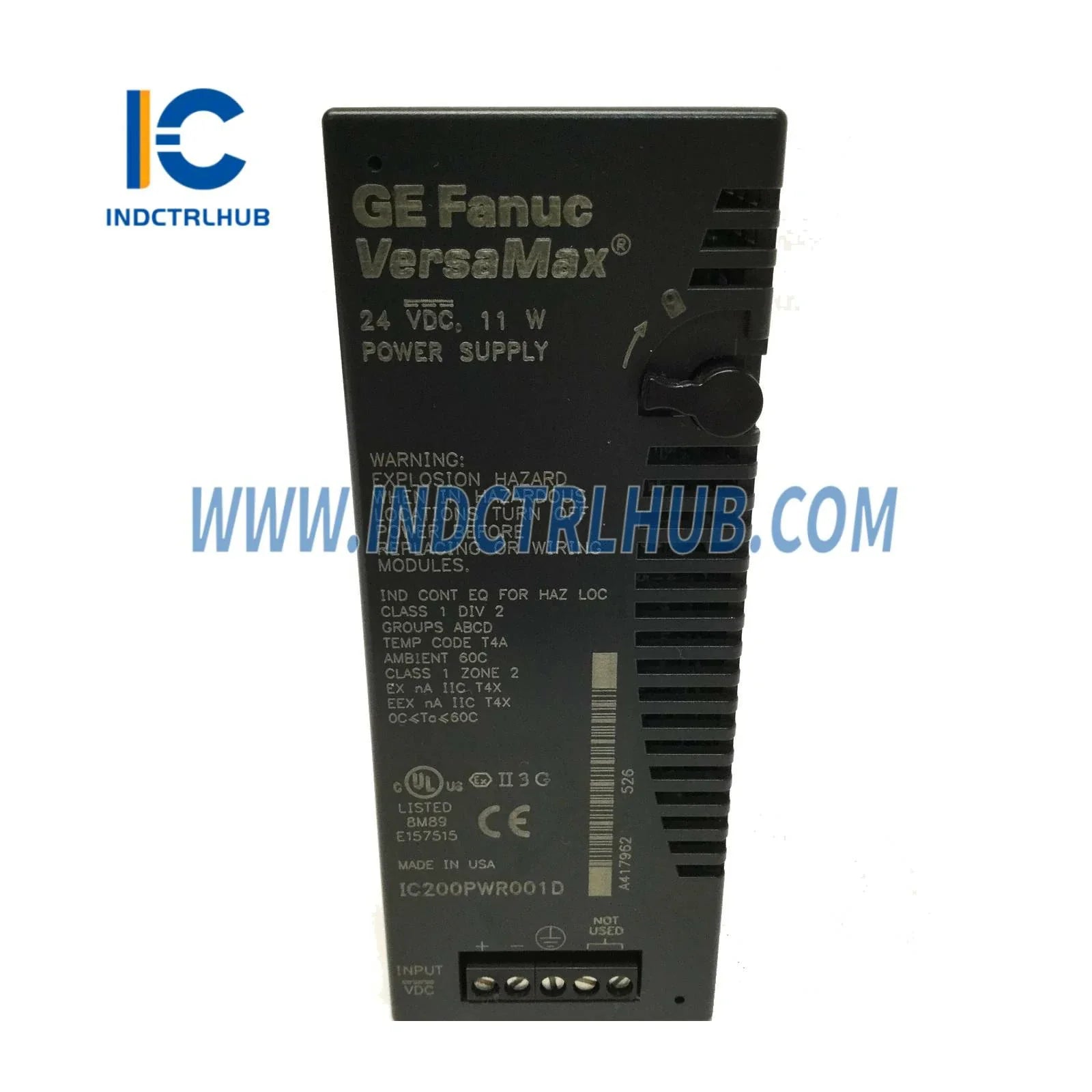

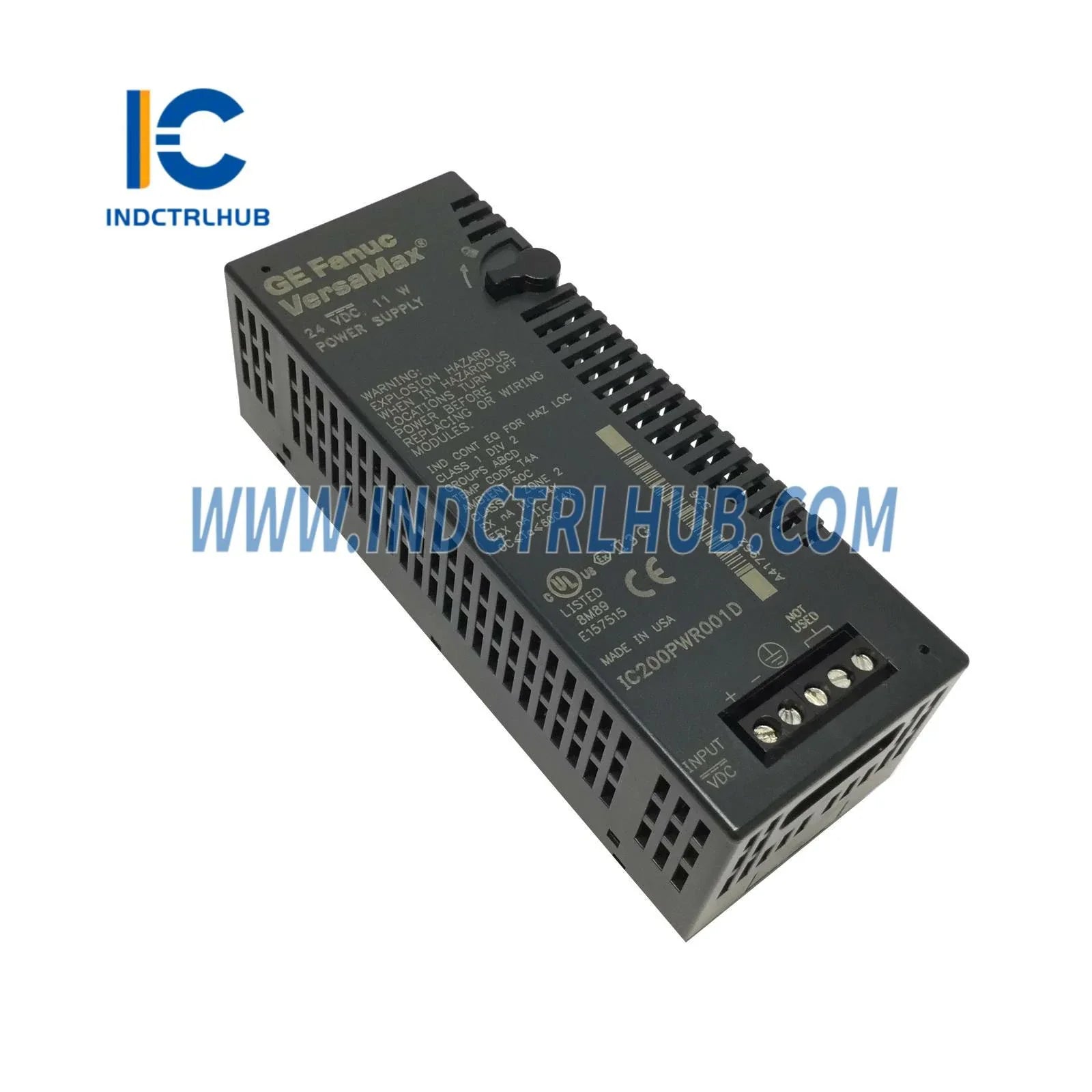

Mô-đun Nguồn GE Fanuc IC200PWR001D VersaMax
GE Fanuc IC200PWR001D là mô-đun nguồn hiệu suất cao được thiết kế cho hệ thống VersaMax PAC, cung cấp đầu ra 5VDC ổn định từ nguồn vào 24VDC. Mô-đun nguồn cấp công nghiệp này đảm bảo hoạt động ổn định cho các ứng dụng I/O phân tán trong sản xuất, điều khiển quy trình và môi trường tự động hóa.
Thông số kỹ thuật
| Tham số | Thông số kỹ thuật |
|---|---|
| Số model | IC200PWR001D |
| Điện áp đầu vào | 24VDC ±20% |
| Điện áp đầu ra | 5VDC ổn định |
| Dòng điện đầu ra | 3A liên tục |
| Công suất định mức | 15W |
| Hiệu suất | ≥85% |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Nhiệt độ lưu trữ | -40°C đến +85°C |
| Độ ẩm | 5% đến 95% không ngưng tụ |
| Lắp đặt | Thanh DIN |
| Kích thước | 25mm × 99mm × 87mm |
| Trọng lượng | 0.25kg |
| Chứng nhận | Tuân thủ UL, CE, RoHS |
Kịch bản ứng dụng
Mô-đun nguồn IC200PWR001D nổi bật trong các ứng dụng tự động hóa công nghiệp đa dạng. Trong dây chuyền lắp ráp sản xuất, nó cung cấp nguồn cho các mô-đun I/O VersaMax điều khiển hệ thống băng tải, hoạt động robot lấy và đặt, và các trạm kiểm tra chất lượng. Đối với hệ thống điều khiển quy trình, mô-đun này cung cấp nguồn ổn định cho các mô-đun đầu vào analog giám sát cảm biến nhiệt độ, áp suất và lưu lượng trong các cơ sở xử lý hóa chất và xử lý nước.
Trong ứng dụng điều khiển máy móc, IC200PWR001D hỗ trợ thiết bị đóng gói, máy CNC và hệ thống xử lý vật liệu yêu cầu kiến trúc I/O phân tán. Thiết kế nhỏ gọn gắn trên thanh DIN của mô-đun làm cho nó lý tưởng cho lắp đặt trên bảng điều khiển nơi tối ưu hóa không gian là rất quan trọng, thường thấy trong các môi trường chế biến thực phẩm và đồ uống, sản xuất dược phẩm và sản xuất ô tô.
Giải pháp tích hợp hệ thống
IC200PWR001D tích hợp liền mạch với toàn bộ dòng sản phẩm VersaMax. Khi kết hợp với Mô-đun Đầu vào Analog GE IC200ALG264 VersaMax, nó tạo thành hệ thống thu thập dữ liệu mạnh mẽ cho việc giám sát quy trình. Đối với các ứng dụng điều khiển rời rạc, kết hợp với Mô-đun Đầu ra Rời rạc GE IC200MDL330F VersaMax để điều khiển van điện từ, khởi động động cơ và đèn báo.
Mở rộng khả năng hệ thống của bạn bằng cách tích hợp Mô-đun Đầu ra Analog GE IC200ALG320M VersaMax để điều khiển chính xác các biến tần và bộ định vị khí nén. Đối với các ứng dụng giám sát nhiệt độ, Mô-đun Đầu vào RTD GE HE693RTD600 cung cấp giao diện cảm biến nhiệt độ điện trở chính xác khi được cấp nguồn bởi IC200PWR001D.
Hoàn thiện hệ thống điều khiển của bạn với Mô-đun Nguồn GE IC697PWR722 cho kiến trúc nguồn dự phòng trong các ứng dụng quan trọng. Đối với các yêu cầu truyền thông nâng cao, tích hợp Bảng Giao diện Cầu nối GE IS210AEBIH1BAA để cho phép trao đổi dữ liệu liền mạch giữa các nền tảng điều khiển VersaMax và Mark VIe.
Lắp đặt và Cấu hình
IC200PWR001D có tính năng lắp đặt trên thanh DIN không cần dụng cụ giúp việc lắp đặt và bảo trì nhanh chóng. Kết nối đầu vào 24VDC với các cực L+ và M, đảm bảo cực tính đúng và tiết diện dây phù hợp (tối thiểu 18 AWG cho các lắp đặt điển hình). Đầu ra 5VDC ổn định cấp nguồn cho tối đa sáu mô-đun I/O VersaMax tiêu chuẩn qua đầu nối backplane, loại bỏ sự phức tạp của dây nối ngoài.
Đèn LED chỉ thị cung cấp phản hồi chẩn đoán tức thì: đèn LED xanh xác nhận hoạt động bình thường, trong khi đèn LED đỏ báo hiệu các điều kiện lỗi bao gồm điện áp đầu vào thấp, quá tải đầu ra hoặc tắt nhiệt. Mô-đun tích hợp giới hạn dòng tự động và bảo vệ nhiệt để bảo vệ các mô-đun I/O được kết nối trong các điều kiện lỗi.
Các câu hỏi thường gặp
Q: IC200PWR001D có thể hỗ trợ bao nhiêu mô-đun I/O VersaMax?
A: IC200PWR001D có thể cấp nguồn cho tối đa sáu mô-đun I/O VersaMax tiêu chuẩn, tùy thuộc vào mức tiêu thụ dòng điện riêng của từng mô-đun. Các mô-đun công suất cao như đầu ra analog có thể làm giảm số lượng này.
Q: IC200PWR001D có tương thích với các giá đỡ dòng IC200CHS không?
A: Có, IC200PWR001D hoàn toàn tương thích với tất cả các mô-đun giá đỡ IC200CHS, bao gồm cấu hình 6 khe, 10 khe và mở rộng.
Q: MTBF điển hình của nguồn điện này là bao nhiêu?
A: IC200PWR001D có Thời gian Trung bình giữa các lần Hỏng hóc (MTBF) vượt quá 500.000 giờ trong điều kiện vận hành bình thường ở nhiệt độ môi trường 40°C.
Q: Tôi có thể sử dụng mô-đun này trong các ứng dụng khu vực nguy hiểm không?
A: IC200PWR001D tiêu chuẩn được thiết kế cho sử dụng công nghiệp chung. Đối với các khu vực nguy hiểm, hãy tham khảo các giải pháp rào chắn an toàn nội tại hoặc tùy chọn vỏ chống cháy nổ của GE.
Q: Mô-đun có hỗ trợ hot-swapping không?
A: Không, IC200PWR001D chỉ nên được lắp đặt hoặc tháo ra khi nguồn điện hệ thống đã được ngắt để tránh làm hỏng các mô-đun I/O được kết nối.
Bảo hành và Hỗ trợ
Mỗi mô-đun nguồn IC200PWR001D bao gồm bảo hành nhà sản xuất 12 tháng toàn diện, bao phủ các lỗi về vật liệu và gia công. Đội ngũ hỗ trợ kỹ thuật của chúng tôi cung cấp trợ giúp ứng dụng, hướng dẫn khắc phục sự cố và phối hợp thay thế để giảm thiểu thời gian ngừng hoạt động trong các hệ thống tự động hóa quan trọng của bạn.
Để tăng cường độ tin cậy của hệ thống, hãy xem xét triển khai cấu hình nguồn dự phòng sử dụng hai mô-đun IC200PWR001D cùng với phần cứng giá đỡ phù hợp. Kiến trúc này đảm bảo hoạt động liên tục ngay cả khi một nguồn điện bị hỏng, điều cần thiết cho môi trường sản xuất 24/7.
