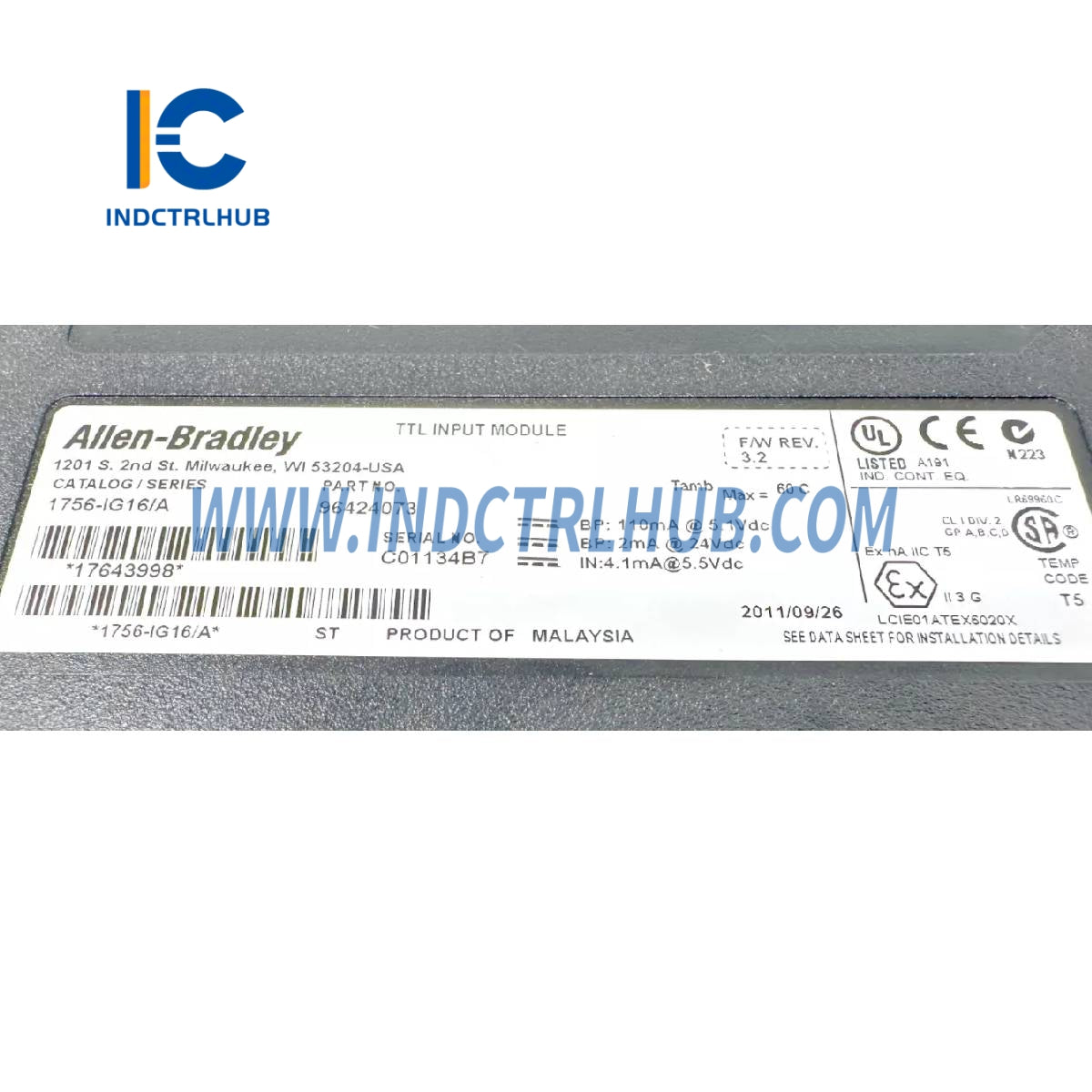

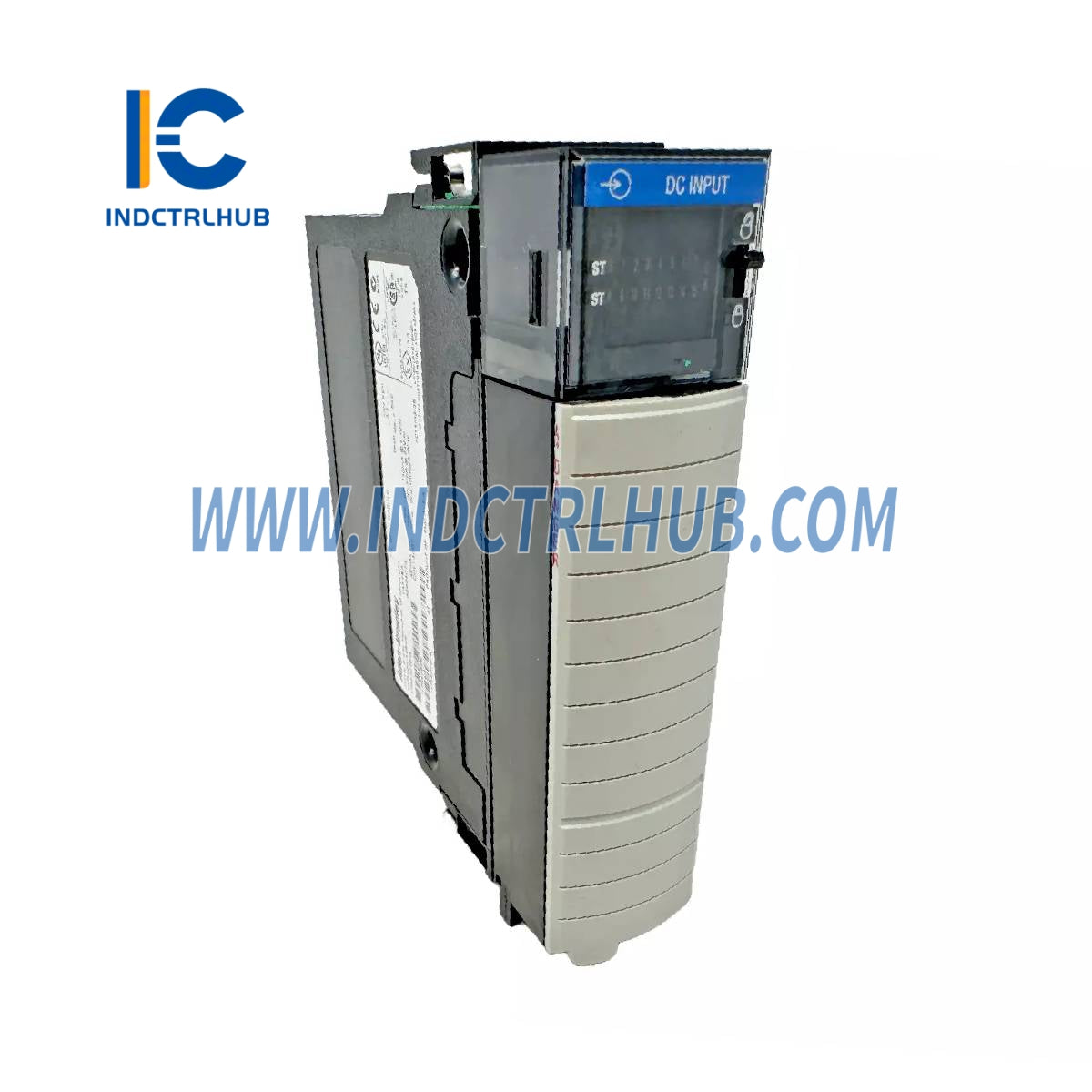

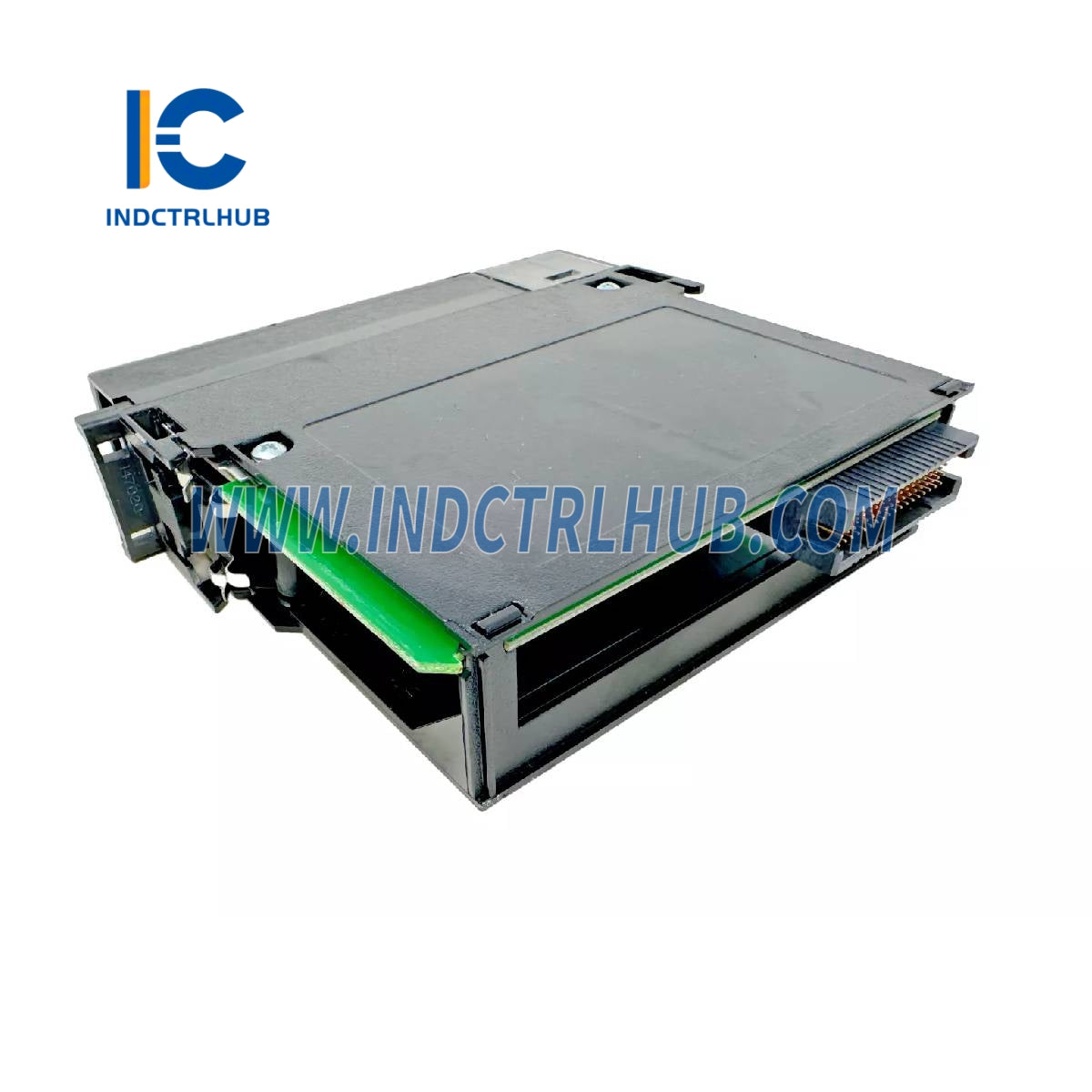

ALLEN BRADLEY 1756-IG16 ControlLogix 16 Pt 5VDC Mô-đun Đầu vào Kỹ thuật số

Đầu vào

16 (8 điểm/nhóm)

Loại điện áp

Nguồn TTL 5V DC (Thấp = True)

Dải điện áp hoạt động

4,5…5,5V một chiều

Gợn sóng (Tối đa)

50 mV P-P

Thời gian trễ đầu vào (Từ vít đến bảng mạch)

Từ Tắt sang Bật (chuyển đổi DC từ 5 xuống 0V): Độ trễ phần cứng: 270 µs trung bình/450 µs tối đa + thời gian lọc  Từ Bật sang Tắt (chuyển đổi DC từ 0 lên 5V): Độ trễ phần cứng: 390 µs trung bình/700 µs tối đa + thời gian lọc

Thời gian Lọc do Người dùng Chọn

0 ms, 1 ms, 2 ms, 9 ms, hoặc 18 ms

Dòng điện @ 5.1V

110mA

Dòng điện @ 24V

2mA

Tổng công suất Backplane

0,61 trong

Công suất tiêu tán (Tối đa)

1.4 W @ 60 °C (140 °F)

Tản nhiệt

4.8 BTU/hr @ 60 °C (140 °F)

Điện áp trạng thái tắt (Tối đa)

2V

Dòng điện trạng thái tắt (Tối đa)

4,1mA

Trở kháng đầu vào (Tối đa)

1,4 kΩ tối thiểu, 1,5 kΩ điển hình

Dòng điện đầu vào danh định

3,7 mA ở 5V DC

Dòng điện đầu vào tối đa

4,1 mA ở 5V DC

Thời gian cập nhật tuần hoàn

200 µs…750 ms

Thay đổi trạng thái

Có thể cấu hình phần mềm

Dấu thời gian của các đầu vào

±200 µs

Điện áp cách ly

250V (liên tục), loại cách điện cơ bản, đầu vào đến bảng mạch sau, và nhóm đầu vào đến nhóm đầu vào

Khóa mô-đun

Điện tử, có thể cấu hình bằng phần mềm

Vỏ Khối Kết Nối Có Thể Tháo Rời

1756-TBNH, 1756-TBSH

Khóa RTB

Cơ khí do người dùng định nghĩa

Chiều rộng khe

1

Danh mục dây

2

Loại vỏ bọc

Không có (kiểu mở)

Mã nhiệt độ

T4

Bảo vệ đảo cực

KHÔNG
