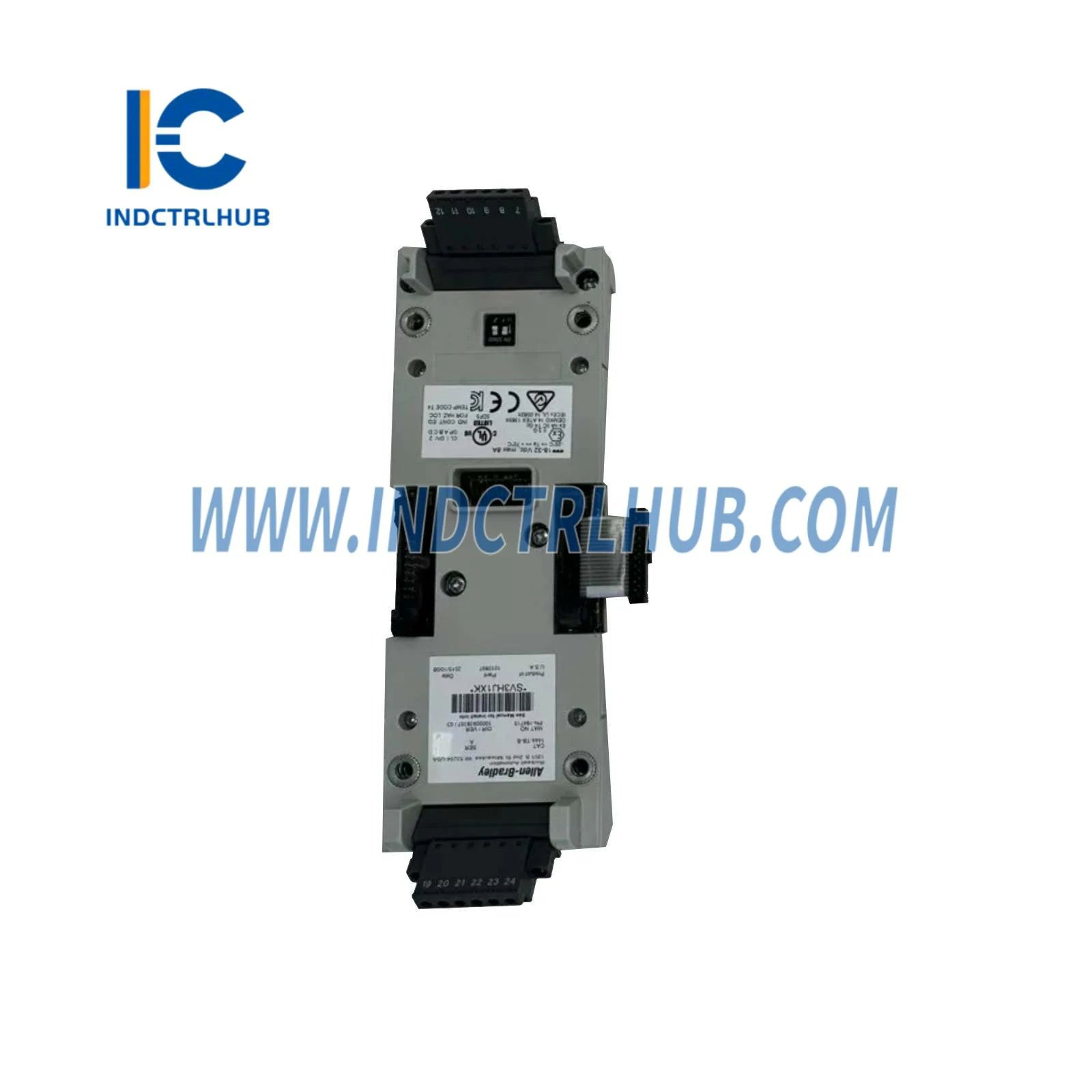

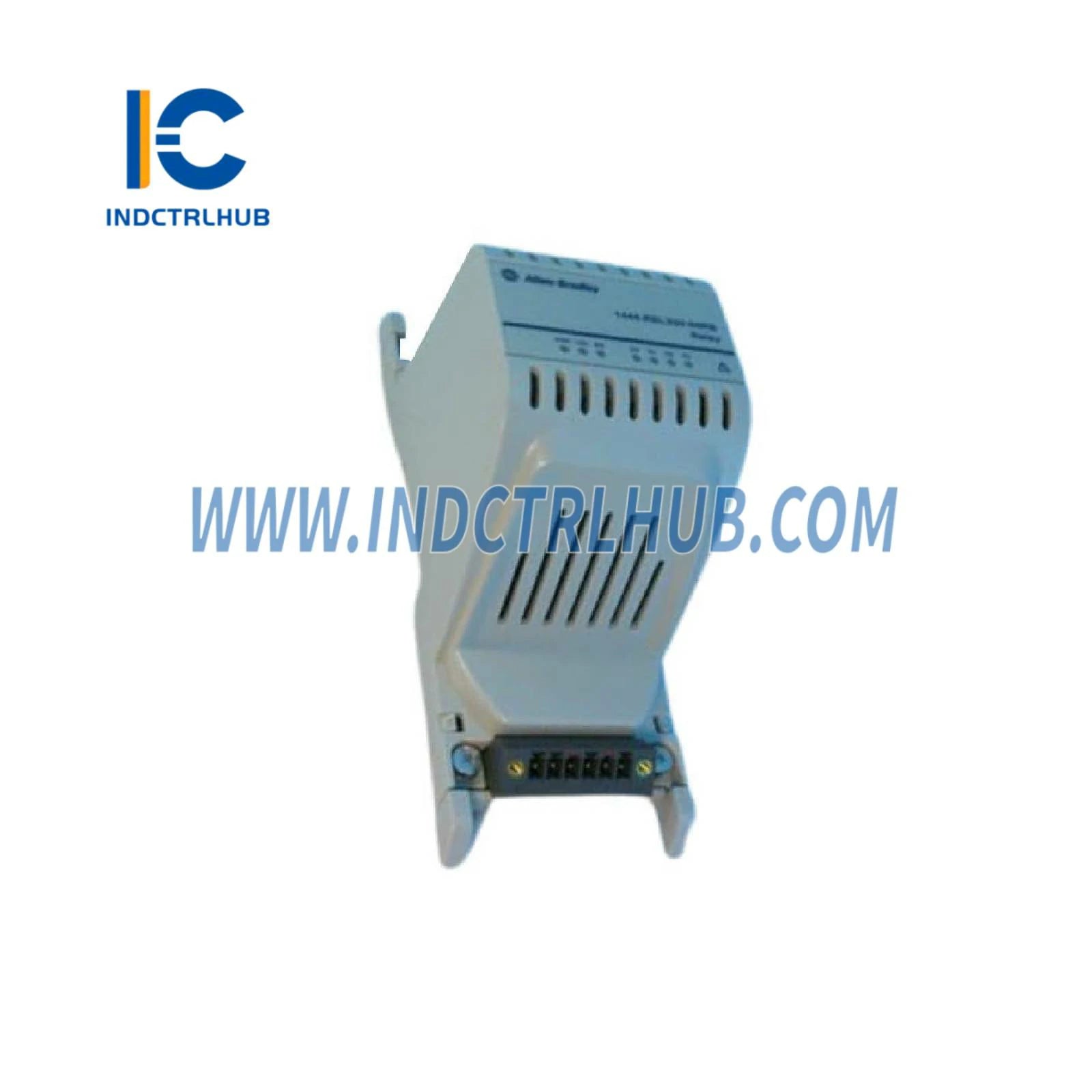

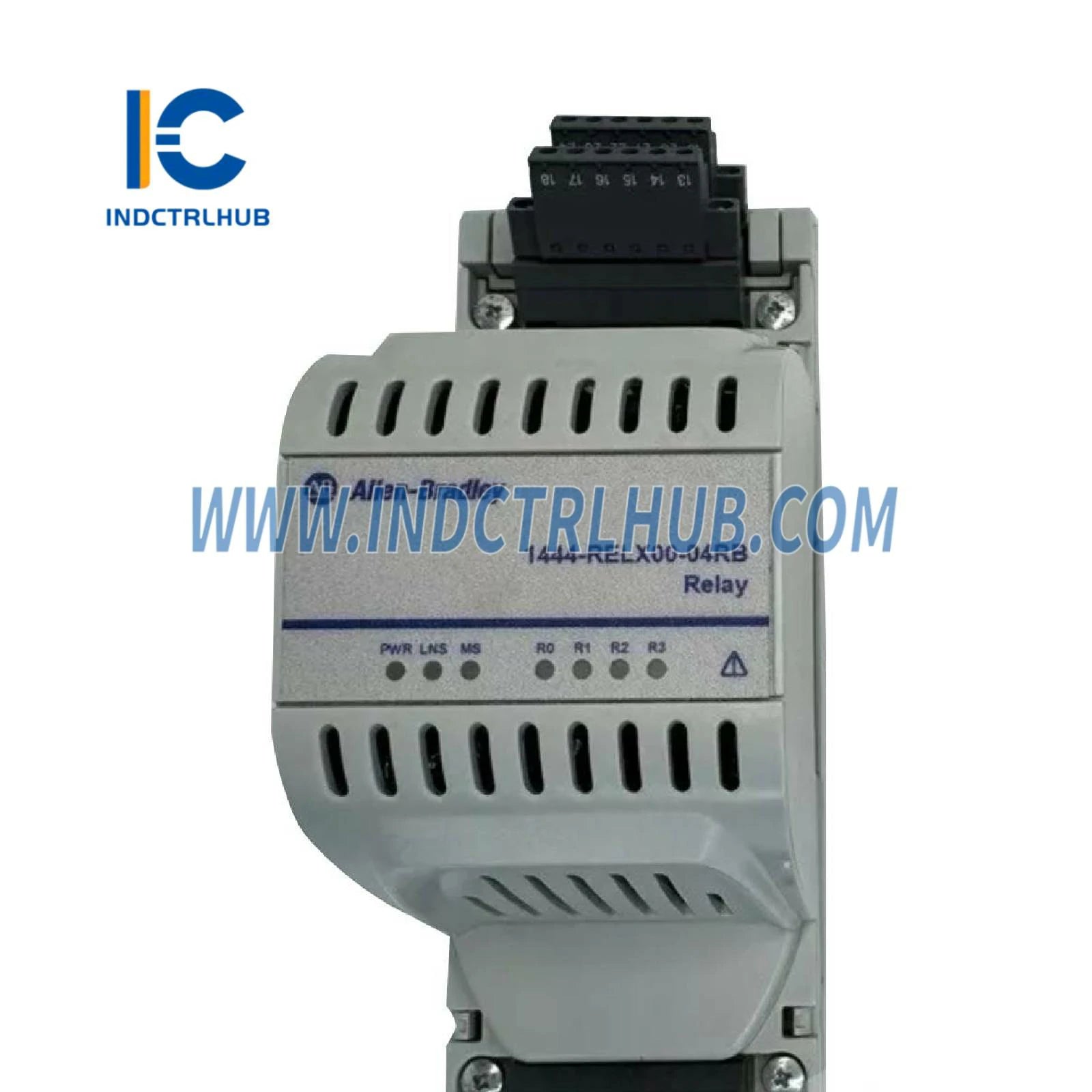

Product Description
Chi tiết sản phẩm
|
Thuộc tính |
Chi tiết |
|---|---|
|
Nhà sản xuất |
Allen-Bradley |
|
Số hiệu mẫu/bộ phận |
1444-RELX00-04RB |
|
Sự miêu tả |
Mô-đun Mở rộng Rơ-le |
Thông số kỹ thuật - 1444-RELX00-04RB
Tiếp sức (4)
|
Thuộc tính |
Chi tiết |
|---|---|
|
Sắp xếp liên lạc |
Tiếp điểm chuyển đổi Đơn Cực Hai Nấc (SPDT) |
|
Vật liệu liên hệ |
Bề mặt mạ vàng |
|
Tải điện trở |
AC 250V: 8 A DC 24V: 5 A @ 40 °C (104 °F), 2 A @ 70 °C (158 °F) |
|
Tải cảm ứng |
Điện áp xoay chiều 250V: 5 Một Điện áp một chiều 24V: 3 Một |
|
Dòng điện định mức |
8 giờ sáng |
|
Điện áp định mức tối đa |
Máy chủ: 250V DC: 24V |
|
Dòng điện định mức tối đa |
AC: 8 A DC: 5 A |
|
Công Suất Chuyển Mạch Tối Đa |
Tải Trở: AC 2000VA, DC 150 W Tải Cảm Kháng: AC 1250VA, DC 90 W |
|
Tải trọng cho phép tối thiểu |
DC5V: 10mA |
|
Thời gian hoạt động tối đa |
15 ms @ điện áp định mức |
|
Thời gian phát hành tối đa |
5 ms @ điện áp định mức |
|
Hoạt động Cơ khí |
Tối thiểu: 10.000.000 |
|
Hoạt động Tuổi thọ Điện |
Tối thiểu: 50.000 |
Các chỉ số
|
Thuộc tính |
Chi tiết |
|---|---|
|
Chỉ báo trạng thái (6) |
Nguồn điện, Trạng thái Rơ le (4), Trạng thái Bus Cục bộ |
Quyền lực
|
Thuộc tính |
Chi tiết |
|---|---|
|
Hiện hành |
56 mA @ 24V (73…48 mA @ 18…32V) |
|
Sự tiêu thụ |
1.6 Trong |
|
Sự tiêu tán |
2.3 Trong |
Điện áp cách ly
|
Thuộc tính |
Chi tiết |
|---|---|
|
Giữa các Cổng Relay và Hệ Thống |
250V (liên tục), loại cách điện cơ bản |
|
Điện áp đã được kiểm tra loại |
1500V AC trong 60 giây |
Thông số kỹ thuật môi trường
|
Thuộc tính |
Chi tiết |
|---|---|
|
EFT/B Kháng nhiễu (IEC 61000-4-4) |
±3 kV tại 5 kHz trên các cổng relay không có lớp che chắn |
|
Khả năng miễn dịch tạm thời với xung điện áp (IEC 61000-4-5) |
±1 kV đường-đường (DM) và ±2 kV đường-đất (CM) trên các cổng rơle không có lớp che chắn |
Cơ sở Terminal & Đầu nối
|
Thuộc tính |
Chi tiết |
|---|---|
|
Yêu cầu Terminal Base |
1444-TB-B |
|
Bộ Đầu Nối Phích Cắm Có Thể Tháo Rời |
Lò xo Module: 1444-REL-RPC-SPR-01 Vít: 1444-REL-RPC-SCW-01 Lò xo Đế Cực: 1444-TBB-RPC-SPR-01 Vít: 1444-TBB-RPC-SCW-01 |
Kích thước & Trọng lượng
|
Thuộc tính |
Không có Cơ sở Terminal |
Với Cơ sở đầu cuối |
|---|---|---|
|
Kích thước (C x R x S), khoảng |
153.8 x 54.2 x 74.5 mm (6.06 x 2.13 x 2.93 in.) |
157.9 x 54.7 x 100.4 mm (6.22 x 2.15 x 3.95 in.) |
|
Trọng lượng, xấp xỉ. |
180 g (0,40 pound) |
290 g (0,64 pound) |
Dây điện
|
Thuộc tính |
Chi tiết |
|---|---|
|
Loại dây điện(1),(2) |
1 - trên cổng chuyển tiếp |
|
Loại dây |
Không che chắn trên các cổng relay |
