Product Description
Thông tin chung
|
Tham số |
Giá trị |
|---|---|
|
Nhà sản xuất |
Allen-Bradley |
|
Số hiệu mẫu/bộ phận |

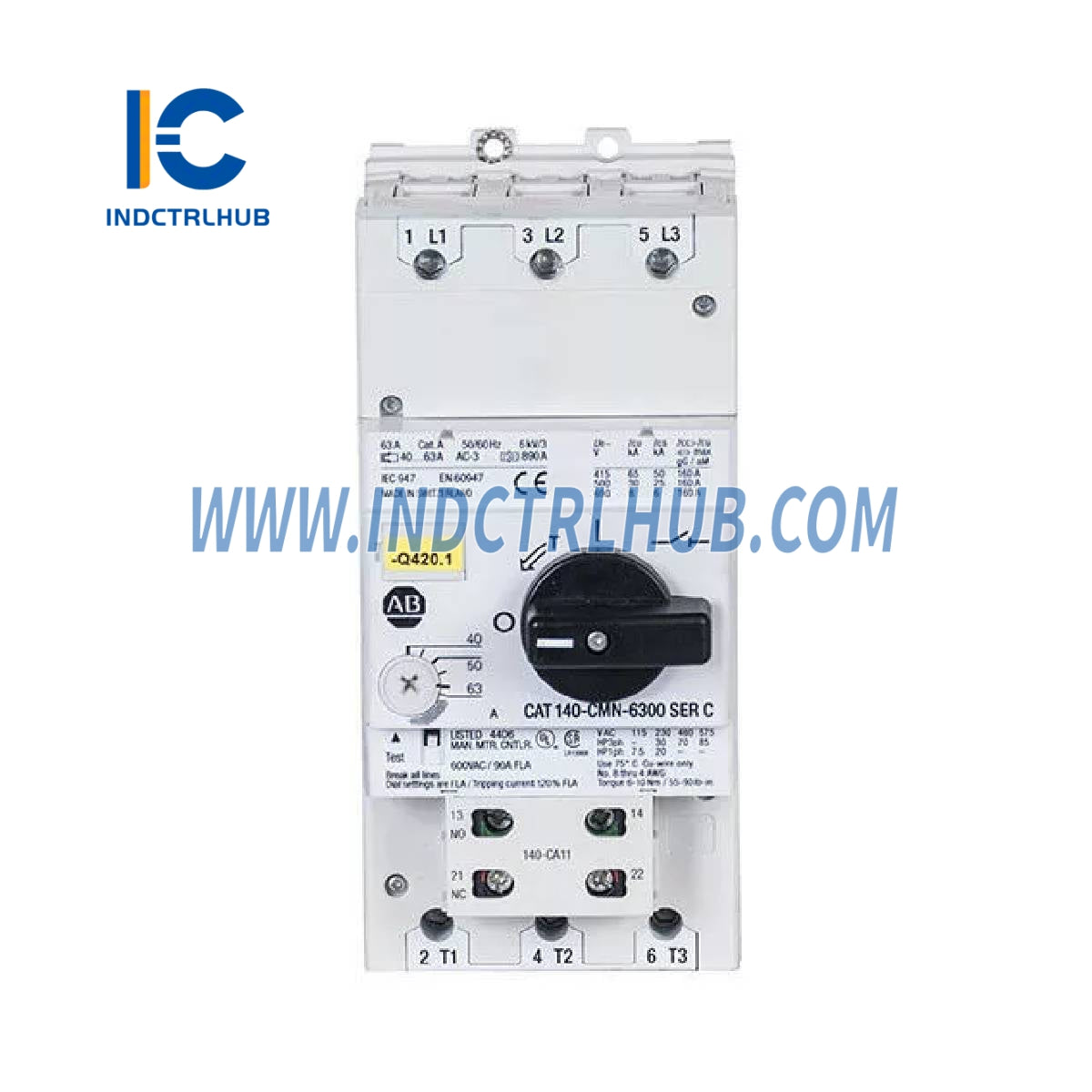

140-CMN-6300 |
|
Sự miêu tả |
Aptomat bảo vệ động cơ |
Dữ liệu Hiệu suất IEC
|
Thuộc tính |
140-CMN-6300 |
|---|---|
|
Dòng điện hoạt động định mức, Ie [A] |
63 |
|
Dòng Phóng Từ Tính [A] |
890 |
Chuyển đổi Động cơ Ba Pha Tiêu Chuẩn, AC-3
|
Điện áp |
Công suất định mức (kW) |
|---|---|
|
230/240V |
13/20 |
|
400/415V |
25/32 |
|
500V |
30/40 |
|
690V |
37/55 |
Cầu chì dự phòng gG, gL (Chỉ khi Icc ≥ Icu)
|
Điện áp |
Xếp hạng cầu chì (A) |
|---|---|
|
230/240V |
⋆ (Không cần cầu chì dự phòng) |
|
400/415V |
160 |
|
500V |
160 |
|
690V |
160 |
Dung lượng cắt mạch ngắn tối đa (Icu)
|
Điện áp |
Dòng điện (kA) |
|---|---|
|
230/240V |
50 |
|
400/415V |
20 |
|
500V |
10 |
|
690V |
4 |
Công Suất Phá Mạch Ngắn Mạch Được Đánh Giá (Ics)
|
Điện áp |
IC (kA) |
|---|---|
|
230/240V |
50 |
|
400/415V |
8 |
|
500V |
6 |
|
690V |
4 |
Thông số kỹ thuật
|
Thuộc tính |
140-CMN-6300 |
|---|---|
|
Tiêu chuẩn IEC |
IEC60947-2 (Cầu dao), IEC60947-4-1 (Khởi động từ động cơ) |
|
Tuổi thọ cơ học (Số lần vận hành) |
30,000 |
|
Tuổi thọ điện (Ie tối đa) [Operations] |
5,000 |
|
Tần số chuyển đổi (Số lần vận hành tối đa/giờ) |
20 |
|
Nhiệt độ lưu trữ [°C] |
-25…+80 |
|
Nhiệt độ hoạt động [°C] |
-25…+60 |
|
Sức đề kháng khí hậu |
Đã kiểm tra độ ẩm và nhiệt độ khô |
|
Lớp bảo vệ |
IP2X (từ phía trước với đầu nối có dây) |
|
Khả năng chống sốc (Vận chuyển, IEC 60068-2-27) |
30g, 11ms |
|
Dòng nhiệt định mức Ith [A] |
16…90 |
|
Dòng Cung Cấp Đánh Giá Ie [A] |
16…90 |
|
Phụ thuộc vào nhiệt độ |
Không giảm đến 60°C, giảm 15% ở 70°C |
|
Bảo vệ quá tải |
IEC60947, Lớp ngắt 10, Bù nhiệt độ môi trường 20…+60°C |
|
Dòng Phóng Từ Tính |
Tối đa 14 x Ie |
|
Tổng công suất mất mát Pv (ở tải định mức) |
33W |
|
Ứng dụng Công tắc Ngắt Chính |
Có (kèm phụ kiện) |
|
Điều kiện ứng dụng |
Yêu cầu tuân thủ IEC61439-1 ngoài Bắc Mỹ |
Thông số kỹ thuật vật lý
|
Thuộc tính |
Giá trị |
|---|---|
|
Cân nặng |
1845 gam |
