Yokogawa ANB10D-410 Ikkita Zaxirali ESB Shinasiga Tugun Birligi

Mahsulot tafsilotlari

Umumiy Tavsif

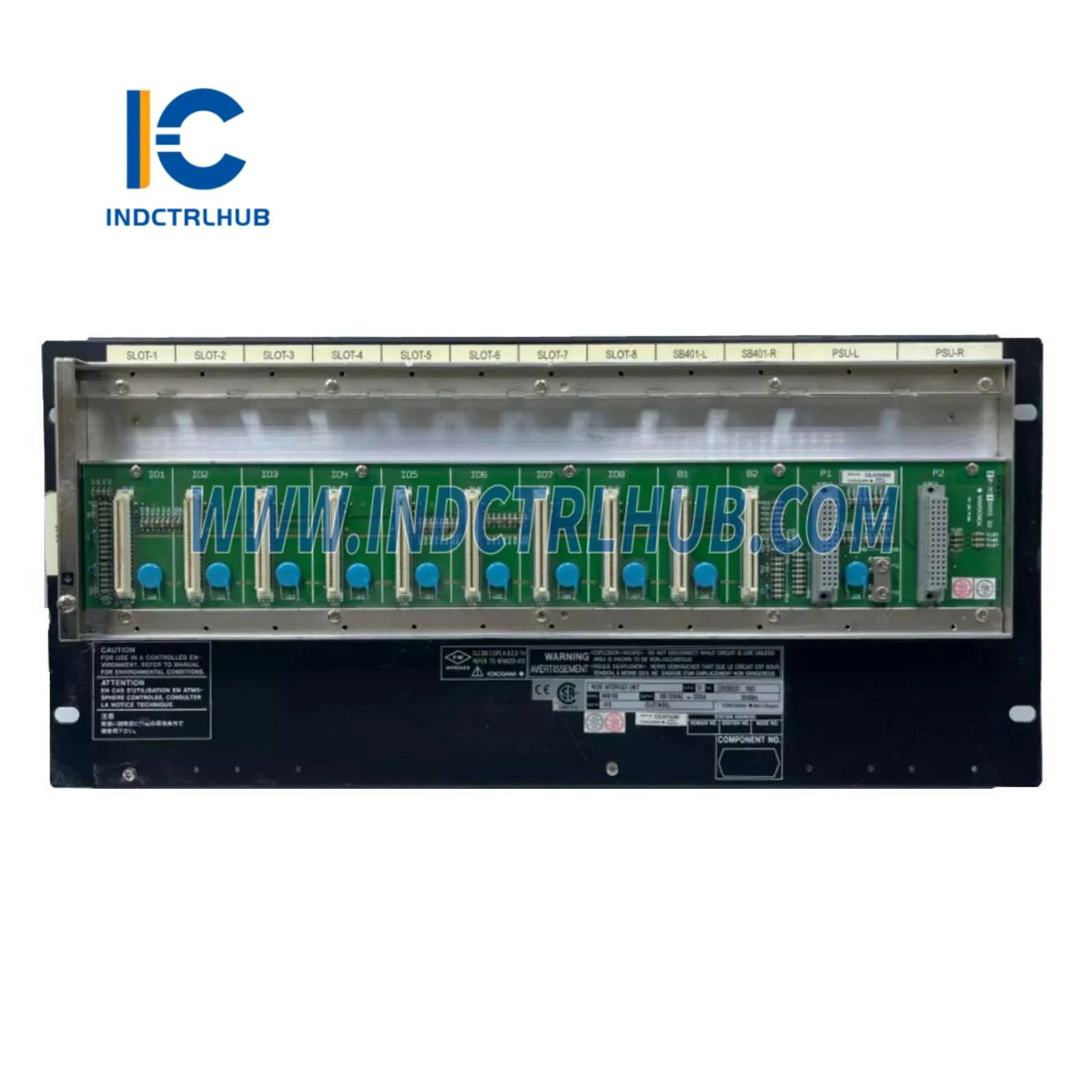

The ANB10D-410 Field Control Units (FCU) bilan ESB (Enhanced Serial Bus) orqali aloqa qilish uchun mo’ljallangan Node Unit hisoblanadi. U maydon va FCU orasidagi muloqotni ta’minlaydi, analog I/O va kontakt I/O signallarini boshqaradi. Bundan tashqari, u ulangan I/O modullariga quvvat beradi. Ushbu birlik ikki baravar zaxira quvvat ta’minoti bilan jihozlangan bo’lib, muhim boshqaruv tizimlarining uzluksiz ishlashini kafolatlaydi.

Quvvat Ta'minoti Variantlari

Quvvat ta'minoti turini quyidagi qo'shimcha kodlar yordamida belgilang:

• Voltaj Variantlari:
  • 100-120 V AC, 50/60 Hz
  • 24 V DC

Quvvat iste'moli

• 100-120 V AC: 200 VA, 120 W
• 24 V DC: 5.5 A

Og'irlik

• Taxminan 10 kg (8 ta I/O modullarni o'z ichiga olgan holda)

Model Qo'shimcha Kodlari

• -4: Ikkita zaxira quvvat manbai
• Quvvat Ta'minoti:
  • 1: 100-120 V AC quvvat manbai
  • 2: 220-240 V AC quvvat manbai
  • 4: 24 V DC quvvat manbai
• Portlashdan Himoya:
  • 5: Portlashdan himoyasiz asosiy tur
  • 6: ISA Standart G3 opsiyasi, harorat (-20°C dan 70°C gacha) va portlashdan himoyasiz (*1)
  • 7: ISA Standart G3 opsiyasi bilan va portlashdan himoyasiz
  • E: Portlashdan himoya bilan asosiy tur
  • F: ISA Standart G3 opsiyasi, harorat (-20°C dan 70°C gacha) va portlashdan himoya bilan (*1)
  • G: ISA Standart G3 opsiyasi va portlashdan himoya bilan

Variant Kodlari

• /CU2N: ESB avtobus uchun ulanish bloki (Qism raqami: S9562FA, 2 dona)
• /CU2T: ESB avtobus uchun terminatorli ulanish bloki (Qism raqami: S9564FA, 2 dona)
• /ATDOC: Portlashdan Himoya Qo'llanmasi (*2)
