Product Description
Mahsulotga umumiy nazar

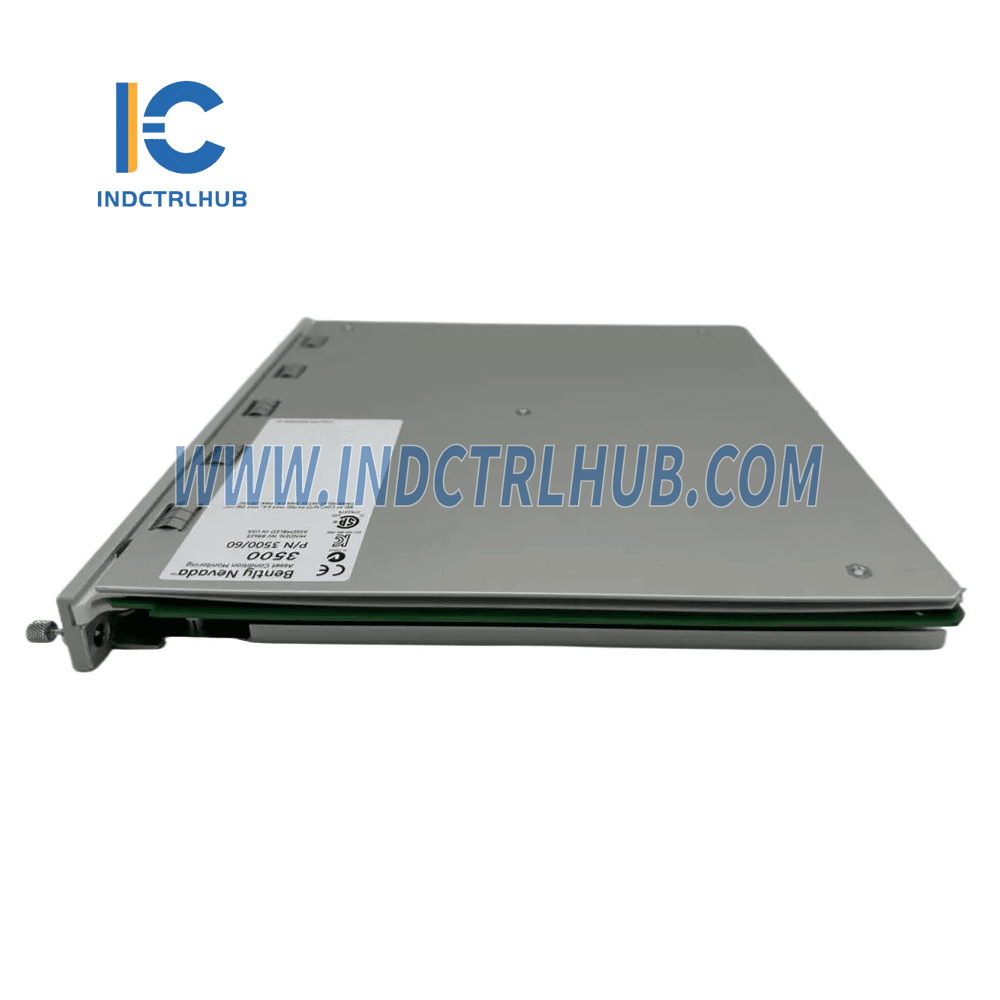

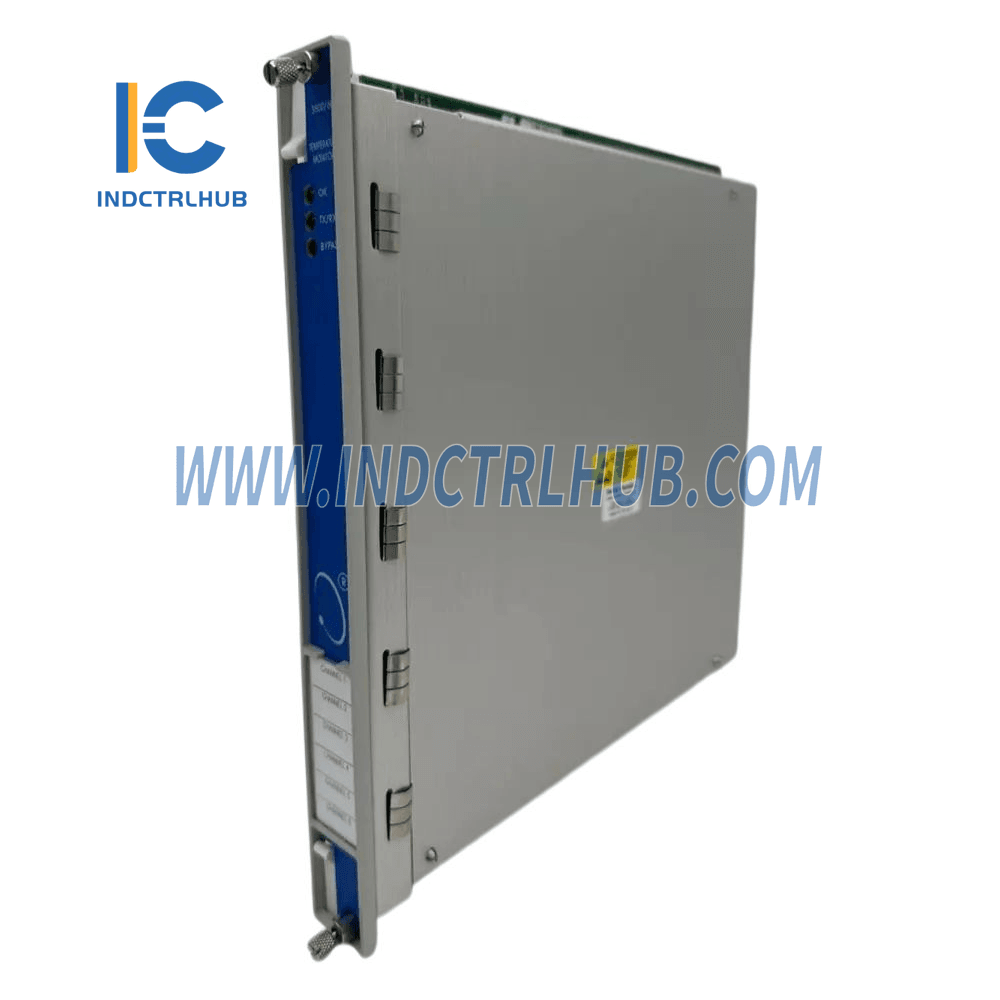

- Ishlab chiqaruvchi: Bently Nevada
- Seriya: 3500/60

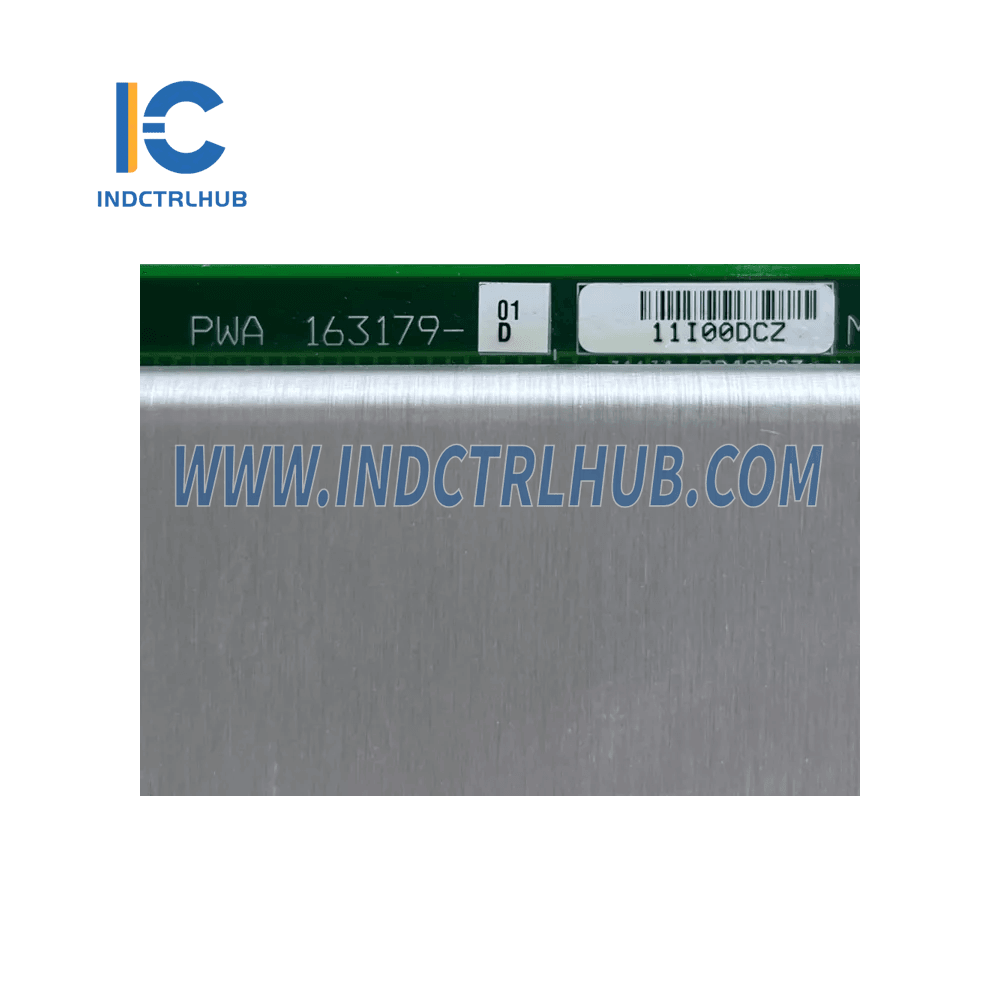

- Model/Qism raqami: 163179-01D
- Turi: Harorat moduli
-
Tavsif:
- 3500/60 harorat monitoringi uchun olti kanalni taqdim etadi. U rezistiv harorat detektori (RTD) va termokuple (TC) harorat kirishlarini qabul qiladi.
- Modul kirish signallarini shartlaydi va ularni foydalanuvchi belgilagan signal chegaralari bilan solishtiradi, agar chegaralar oshsa, signal beradi.
- 3500/61 moduli shunga oʻxshash, lekin har bir kanal uchun yozuvchi chiqishlarini taqdim etadi, 3500/60 esa bunday emas.
Qoʻllab-quvvatlanadigan transduserlar
Termoparlar (TC)
-
Turi E:
- Oraliq: -100°C dan +1000°C gacha (-148°F dan +1832°F gacha)
-
Turi J:
- Oraliq: -18°C dan +760°C gacha (0°F dan +1400°F gacha)
-
Turi K:
- Oraliq: -18°C dan +1370°C gacha (0°F dan +2498°F gacha)
-
Turi T:
- Oraliq: -160°C dan +400°C gacha (-256°F dan +752°F gacha)
RTDlar
-
100Ω 3-simli va 4-simli platina RTD (alfa = 0.00385)
- Oraliq: -200°C dan +850°C gacha (-328°F dan +1562°F gacha)
- Tashqi to'siqlar bilan: -50°C dan +850°C gacha (-122°F dan +1562°F gacha)
-
100Ω 3-simli va 4-simli platina RTD (alfa = 0.00392)
- Oraliq: -200°C dan +700°C gacha (-328°F dan +1292°F gacha)
- Tashqi to'siqlar bilan: -50°C dan +260°C gacha (-122°F dan +1292°F gacha)
-
120Ω 3-simli va 4-simli nikel RTD
- Oraliq: -80°C dan +260°C gacha (-112°F dan +500°F gacha)
- Tashqi to'siqlar bilan: -50°C dan +260°C gacha (-122°F dan +500°F gacha)
-
10Ω 3-simli va 4-simli mis RTD
- Oraliq: -100°C dan +260°C gacha (-148°F dan +500°F gacha)
- Tashqi to'siqlar bilan: -50°C dan +260°C gacha (-122°F dan +500°F gacha)
Atrof-muhit chegaralari
-
Ishlash harorati:
- Ichki/Tashqi tugatish I/O modullari: -30°C dan +65°C gacha (-22°F dan +150°F gacha)
- Ichki to'siq I/O modullari (Ichki tugatish): 0°C dan +65°C gacha (32°F dan +150°F gacha)
-
Saqlash harorati:
- -40°C dan +85°C gacha (-40°F dan +185°F gacha)
Jismoniy Texnik Tavsiflar
| Komponent | O'lchamlar (B x K x Ch) | Og'irlik |
|---|---|---|
| Monitor moduli | 241.3 mm x 24.4 mm x 241.8 mm (9.50 x 0.96 x 9.52 dyuym) | 0,91 kg (2,0 funt) |
Buyurtma Ma'lumotlari
Qism raqami formati 3500/60-AA-BB bo'lib, quyidagi variantlarga ega:
Variant A: I/O modul turi
| Variant | Tavsif |
|---|---|
| 01 | Ichki ulanishlar bilan RTD/TC izolyatsiyasiz I/O moduli. |
| 02 | Tashqi ulanishlar bilan RTD/TC izolyatsiyasiz I/O moduli. |
| 03 | Ichki ulanishlar bilan TC izolyatsiyalangan I/O moduli. |
| 04 | Tashqi ulanishlar bilan TC izolyatsiyalangan I/O moduli. |
| 05 | Ichki to'siqlar bilan RTD/TC izolyatsiyasiz I/O moduli. |
Variant B: Agentlik Tasdiqlashi
| Variant | Tavsif |
|---|---|
| 00 | Yo'q. |
| 01 | CSA/NRTL/C (1-sinf, 2-bo'lim). |
| 02 | ATEX/IECEx/CSA (1-sinf, 2-zona). |
Ilovalar
-
Haroratni kuzatish:
- Aniq harorat o'lchovi va signalizatsiya boshqaruvini talab qiladigan ilovalar uchun ideal.
-
Mashina Himoyasi:
- O'lchangan qiymatlarni foydalanuvchi sozlagan belgilangan nuqtalar bilan solishtirib, haroratga oid muammolarni erta aniqlashni ta'minlaydi.
-
Ko'p qirrali O'lchagich Moslashuvchanligi:
- Turli sanoat muhitlarida moslashuvchanlikni ta'minlaydigan keng turdagi termjuftlar va RTDlar bilan mos keladi.
