Product Description
Mahsulotga umumiy nazar

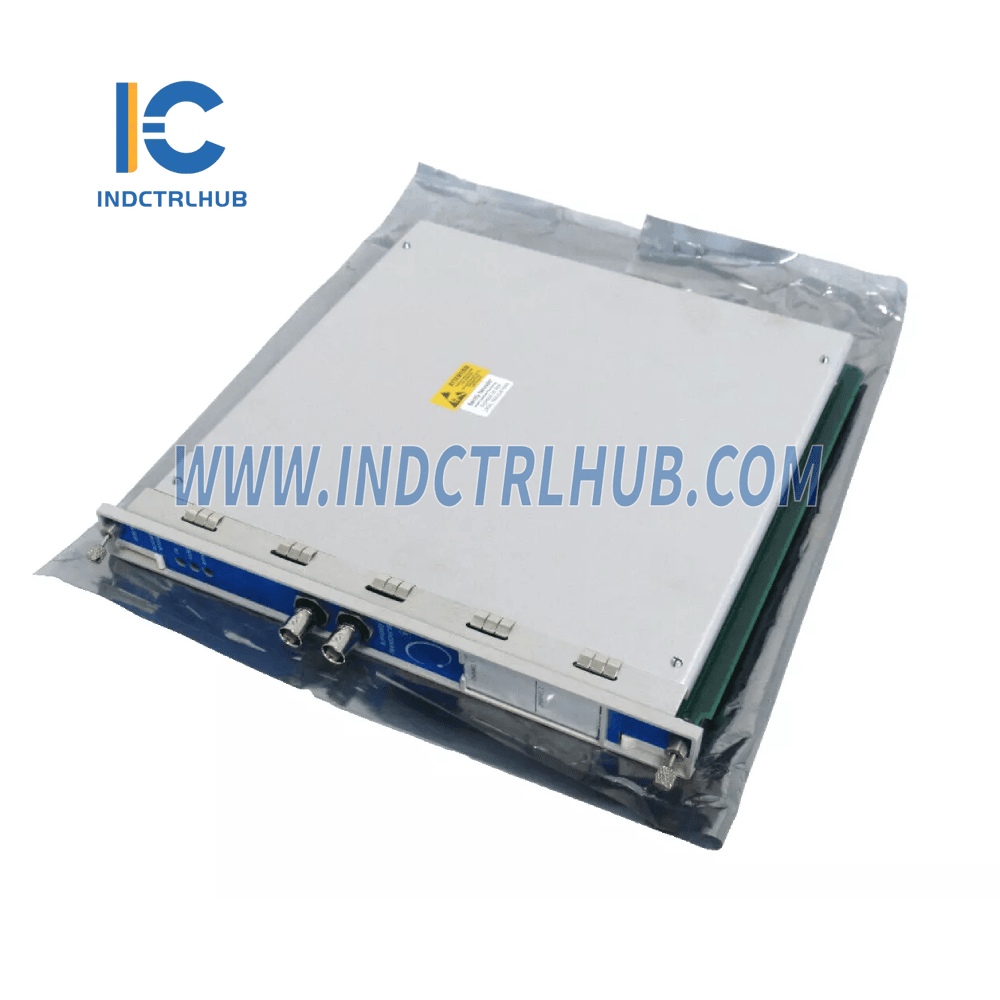

- Ishlab chiqaruvchi: Bently Nevada
- Seriya: 3500/50

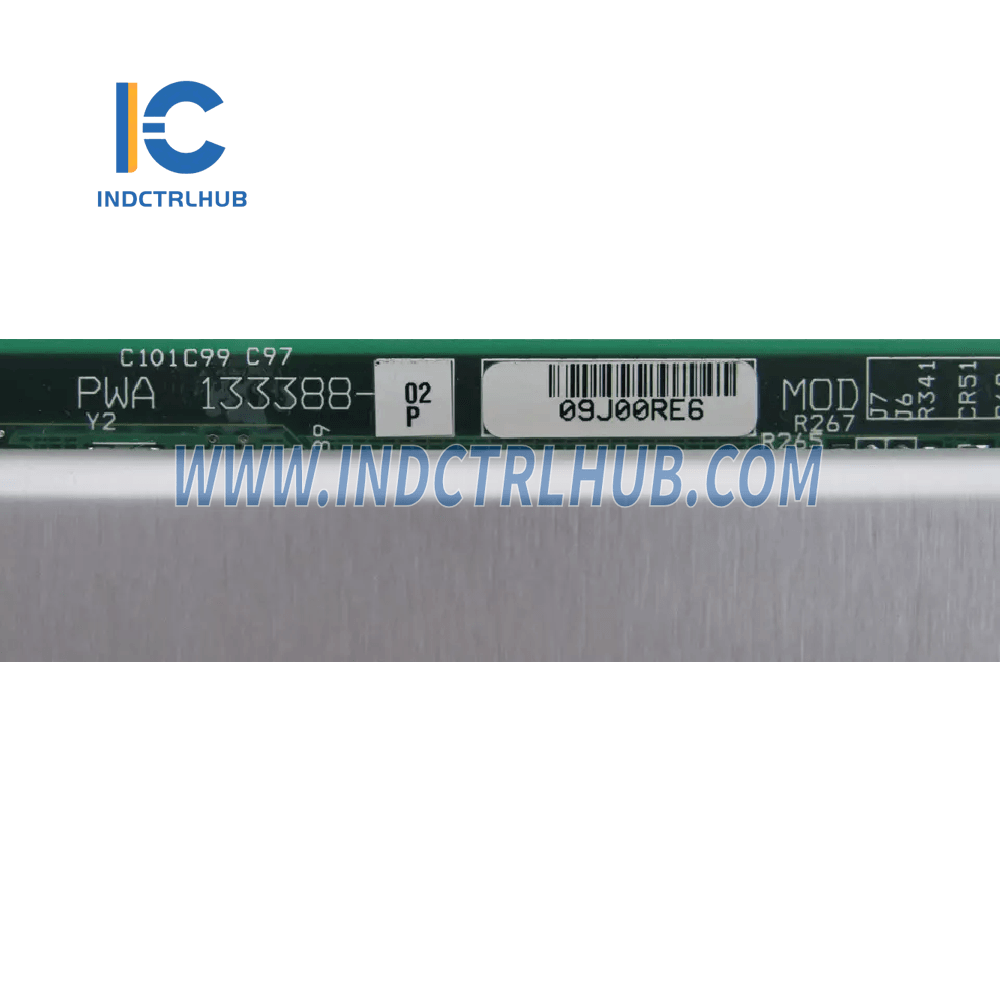

- Model/Qism raqami: 133388-02P
- Tur: Takometr moduli
-
Funktsiya:
- Uskunaning tezligi, tezlanishi va yo'nalishini nazorat qilish uchun mo'ljallangan ikki kanalli modul.
- Shaftning aylanish tezligini, rotor tezlanishini va rotor yo'nalishini o'lchash uchun yaqinlik probalari yoki magnit qabul qiluvchilardan kirishni qabul qiladi.
- O'lchovlarni foydalanuvchi tomonidan dasturlashtirilgan signal sozlamalari bilan solishtiradi, ishonchli uskunani himoya qilish uchun chegaralar oshganda signal beradi.
Texnik xususiyatlar
Kirishlar
| Parametr | Tafsilotlar |
|---|---|
| Signal turi | Yaqinlik probalari yoki magnit qabul qiluvchilardan ikkita transduser signalini qabul qiladi. |
Chiqishlar

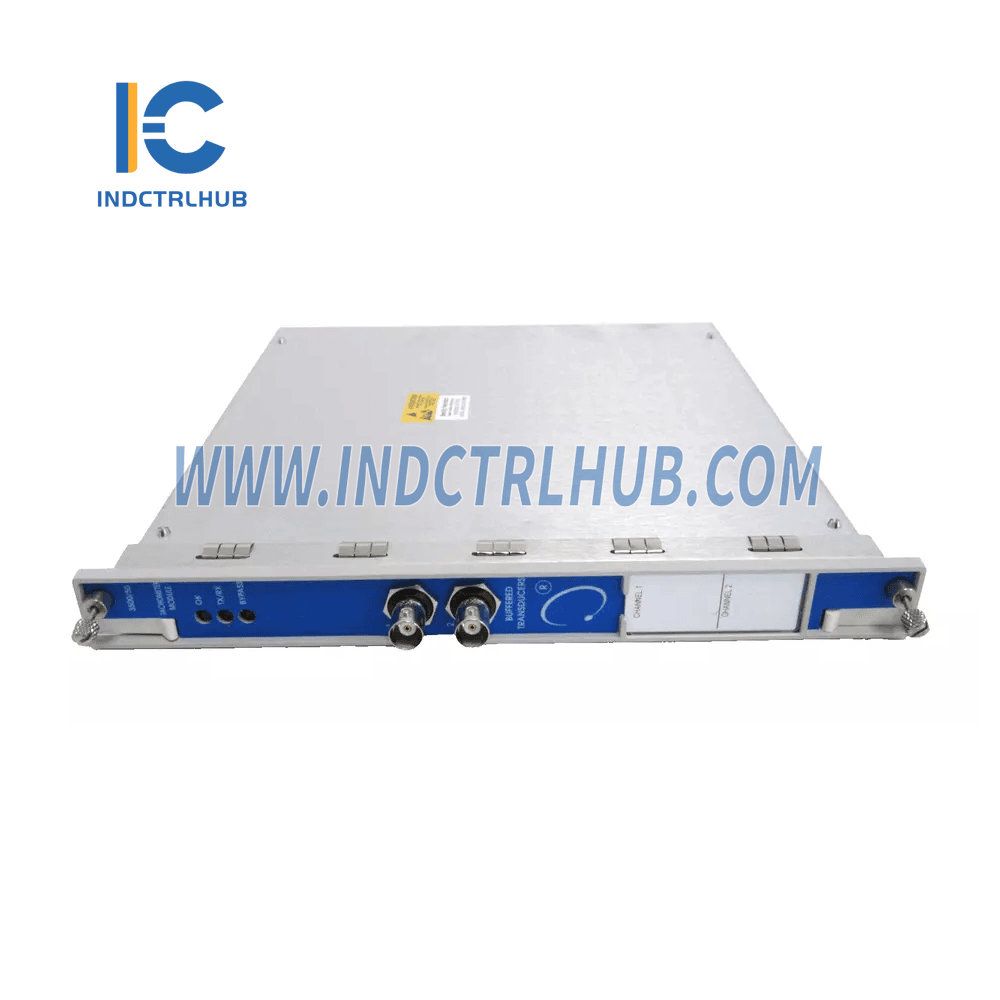

| Old panel LEDlari | Funktsiya |
|---|---|
| OK LEDi | Modul to‘g‘ri ishlayotganligini bildiradi. |
| TX/RX LEDi | 3500 shkafidagi boshqa modullar bilan aloqa mavjudligini ko'rsatish uchun yonadi. |
| Bypass LEDi | Modul bypass rejimida bo'lganda yoritiladi. |
Signalni shartlash
| Parametr | Tafsilotlar |
|---|---|
| Tezlik kirishi | Rotor tezlanishi va nol tezlik uchun 1 dan 255 ta hodisani qo'llab-quvvatlaydi. |
| To‘liq o‘lcham oralig‘i | 0.0039 dan 255 ta hodisa/aylanishgacha; maksimal 99,999 rpm. |
| Tezlik diapazoni | - Yaqqol yaqinlik transduserlari: Minimal 0.0167 Hz (1 rpm, 1 ta hodisa/aylanish uchun). - Passiv Magnit Qabul Qiluvchilar: Minimal 3.3 Hz. |
| Maksimal kirish chastotasi | 20 kHz. |
| Aniqlik | - 100 rpm dan kam: ±0.1 rpm. - 100 dan 10,000 rpm gacha: ±1 rpm. - 10,000 dan 99,999 rpm gacha: haqiqiy sharnir tezligining ±0.01%. |
Jismoniy Texnik Tavsiflar
| Komponent | O'lchamlar (B x K x Ch) | Og'irlik |
|---|---|---|
| Monitor moduli | 241.3 mm x 24.4 mm x 241.8 mm (9.50 x 0.96 x 9.52 dyuym) | 0.82 kg (1.8 lb) |
| I/O Modullari | 241.3 mm x 24.4 mm x 99.1 mm (9.50 x 0.96 x 3.90 in) | 0.20 kg (0.44 lb) |
Atrof-muhit chegaralari
| Parametr | Tafsilotlar |
|---|---|
| Ishlash harorati | -30°C dan +65°C gacha (-22°F dan +150°F gacha). |
| Saqlash harorati | -40°C dan +85°C gacha (-40°F dan +185°F gacha). |
| Namlik | 95%, kondensatsiyasiz. |
Buyurtma Ma'lumotlari
Qism raqami formati 3500/50-AA-BB bo'lib, quyidagi variantlarga ega:
A: I/O Modul Turi
| Variant | Tavsif |
|---|---|
| 01 | Ichki tugatishlar bilan I/O moduli. |
| 02 | Tashqi tugatishlar bilan I/O moduli. |
| 04 | Ichki to'siqlar va ichki tugatishlar bilan I/O moduli. |
B: Xavfli Hudud Tasdiqlanishi
| Variant | Tavsif |
|---|---|
| 00 | Yo'q. |
| 01 | cNRTLus (1-sinf, 2-bo'lim). |
| 02 | ATEX/IECEx/CSA (1-sinf, 2-zona). |
Ilovalar
-
Sharnir Aylanish Tezligini O'lchash:
- Ishonchli ishlash uchun uskunaning tezligini aniq kuzatishni ta'minlaydi.
-
Rotor Tezlanishi va Yo'nalishini Tahlil Qilish:
- Rotorning batafsil harakatini kuzatishni talab qiladigan ilovalar uchun foydali.
-
Signal Berish:
- Tezlik yoki tezlanish belgilangan chegaralardan oshganda signal berib, uskunalarni himoya qiladi.
-
Ko'p qirrali O'lchagich Moslashuvchanligi:
- Turli sanoat muhitlarida foydalanish uchun yaqinlik probalari va magnit qabul qiluvchilar bilan ishlaydi.
