Product Description
Mahsulot tafsilotlari
- Ishlab chiqaruvchi: Bently Nevada
- Seriya: 3500/50

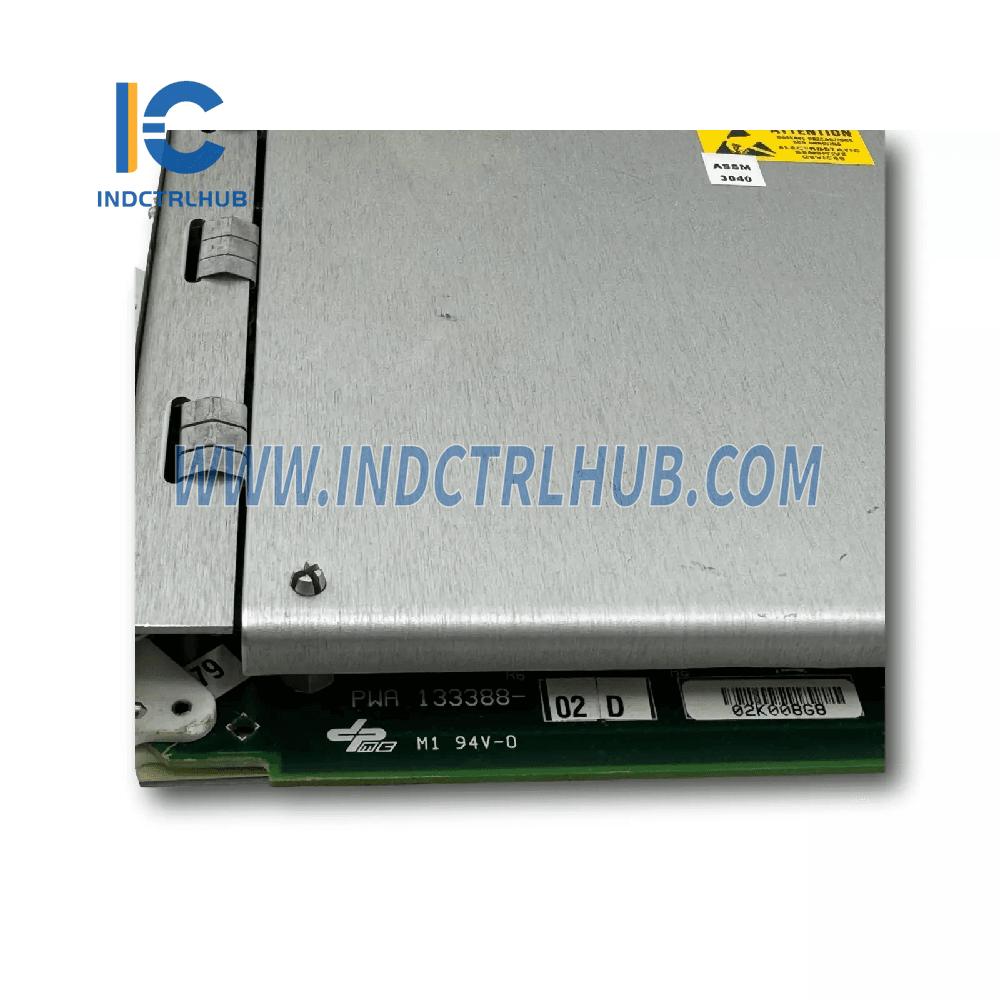

- Model/Qism raqami: 133388-02D
- Model Turi: Takhometr Moduli
Funktsiya

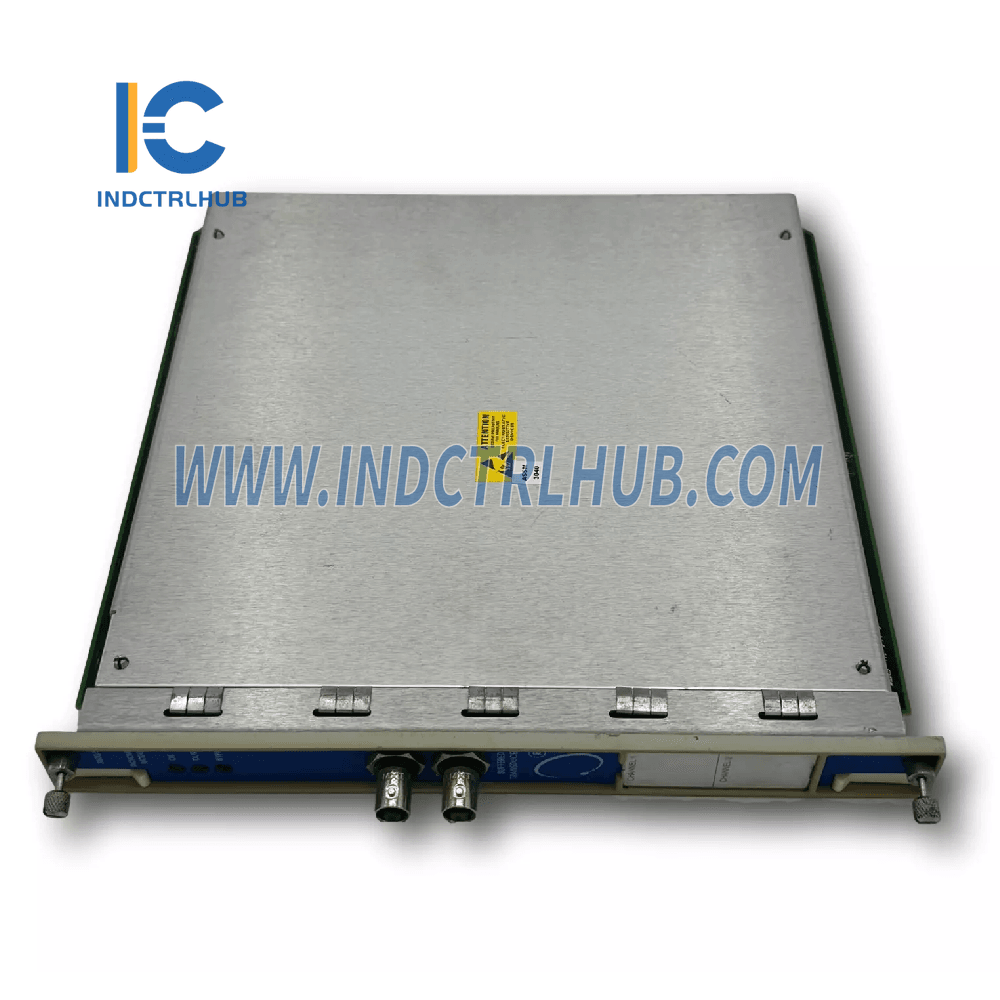

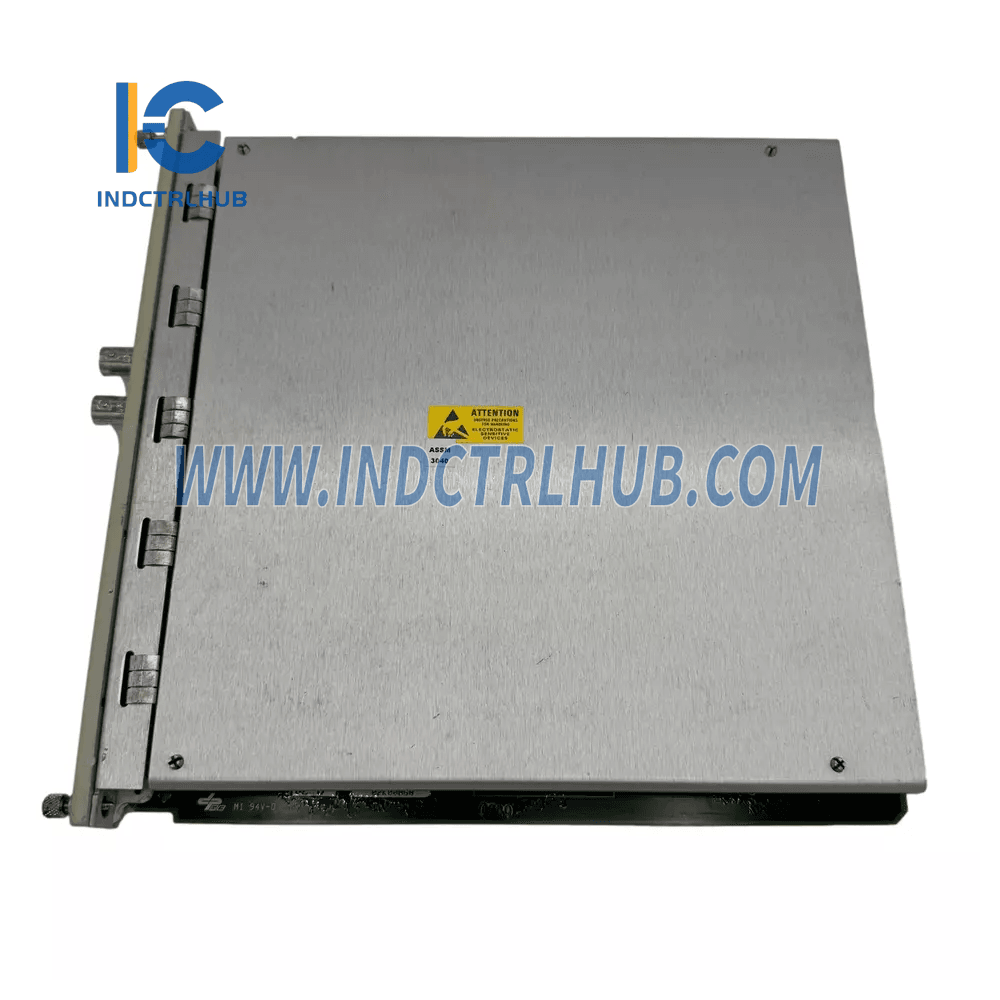

3500/50 Takhometr Moduli - bu ikki kanalli modul bo'lib, quyidagilarni nazorat qilish uchun mo'ljallangan:
- Tezlik: Shaftning aylanish tezligini o'lchaydi.
- Tezlanish: Rotor tezlanishini kuzatadi.
- Yo'nalish: Rotor yo'nalishini aniqlaydi.
Modul yaqinlik probalari yoki magnit qabul qiluvchilardan kirishni qabul qiladi, signallarni qayta ishlaydi va o'lchovlarni foydalanuvchi tomonidan dasturlashtirilgan signalizatsiya nuqtalari bilan solishtiradi. U ishonchli mashina himoyasini ta'minlash uchun chegaralar oshganda signalizatsiyalarni ishga tushiradi.
Texnik xususiyatlar
Kirishlar
- Signal turi: Yaqinlik probalari yoki magnit qabul qiluvchilardan ikki transduser signalini qabul qiladi.
Chiqishlar
-
Old panel LEDlari:
- OK LED: Modulning to'g'ri ishlayotganini bildiradi.
- TX/RX LED: 3500 shkafidagi boshqa modullar bilan aloqa borligini ko'rsatish uchun yonadi.
- Bypass LED: Modul bypass rejimida bo'lganda yonadi.
Signalni shartlash
- Tezlik kirishi: rotor tezlanishi va nol tezlik uchun aylanish boshiga 1 dan 255 gacha voqealarni qo'llab-quvvatlaydi.
- To'liq o'lcham diapazoni: 0.0039 dan 255 voqea/aylanishgacha; maksimal 99,999 rpm.
-
Chastota diapazoni:
- Yaqinlik transduserlari: minimal 0.0167 Hz (1 rpm uchun 1 voqea/aylanish).
- Passiv magnit qabul qiluvchilar: minimal 3.3 Hz.
- Eng yuqori kirish chastotasi: 20 kHz.
-
Aniklik:
- 100 rpm dan kam: ±0.1 rpm.
- 100 dan 10,000 rpm gacha: ±1 rpm.
- 10,000 dan 99,999 rpm gacha: haqiqiy shaft tezligining ±0.01%.
Jismoniy Texnik Tavsiflar
| Komponent | O'lchamlar (B x K x Ch) | Og'irlik |
|---|---|---|
| Monitor moduli | 241.3 mm x 24.4 mm x 241.8 mm | 0.82 kg (1.8 lb) |
| I/O Modullari | 241.3 mm x 24.4 mm x 99.1 mm | 0.20 kg (0.44 lb) |
Atrof-muhit chegaralari
- Ishlash harorati: -30°C dan +65°C gacha (-22°F dan +150°F gacha).
- Saqlash Harorati: -40°C dan +85°C gacha (-40°F dan +185°F gacha).
- Namlik: 95% gacha, kondensatsiyasiz.
Buyurtma Ma'lumotlari
Qism raqami formati 3500/50-AA-BB bo'lib, quyidagi variantlarga ega:
A: I/O Modul Turi
| Variant | Tavsif |
|---|---|
| 01 | Ichki tugatishlar bilan I/O moduli. |
| 02 | Tashqi tugatishlar bilan I/O moduli. |
| 04 | Ichki to'siqlar va ichki tugatishlar bilan I/O moduli. |
B: Xavfli Hudud Tasdiqlanishi
| Variant | Tavsif |
|---|---|
| 00 | Yo'q. |
| 01 | cNRTLus (1-sinf, 2-bo'lim). |
| 02 | ATEX/IECEx/CSA (1-sinf, 2-zona). |
