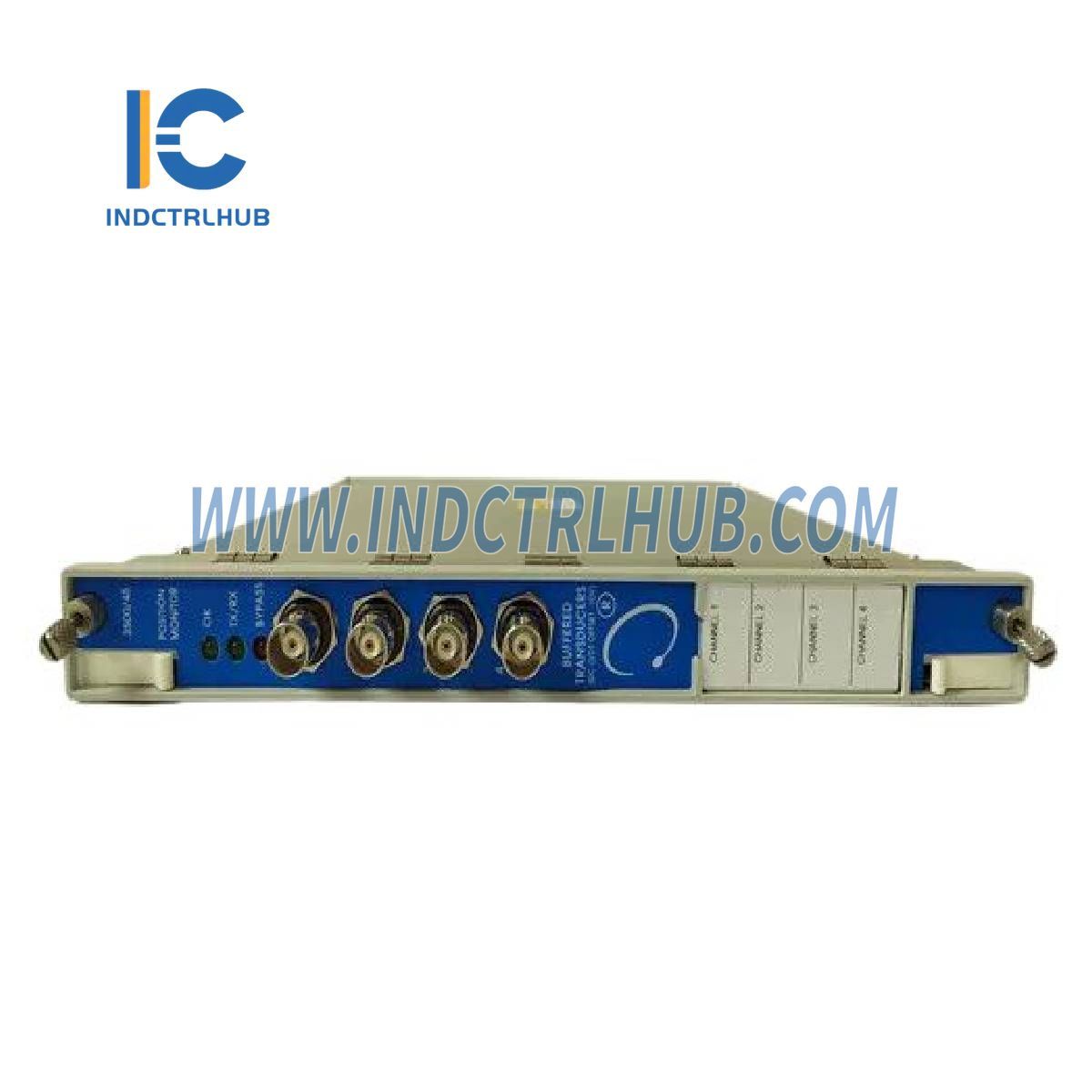

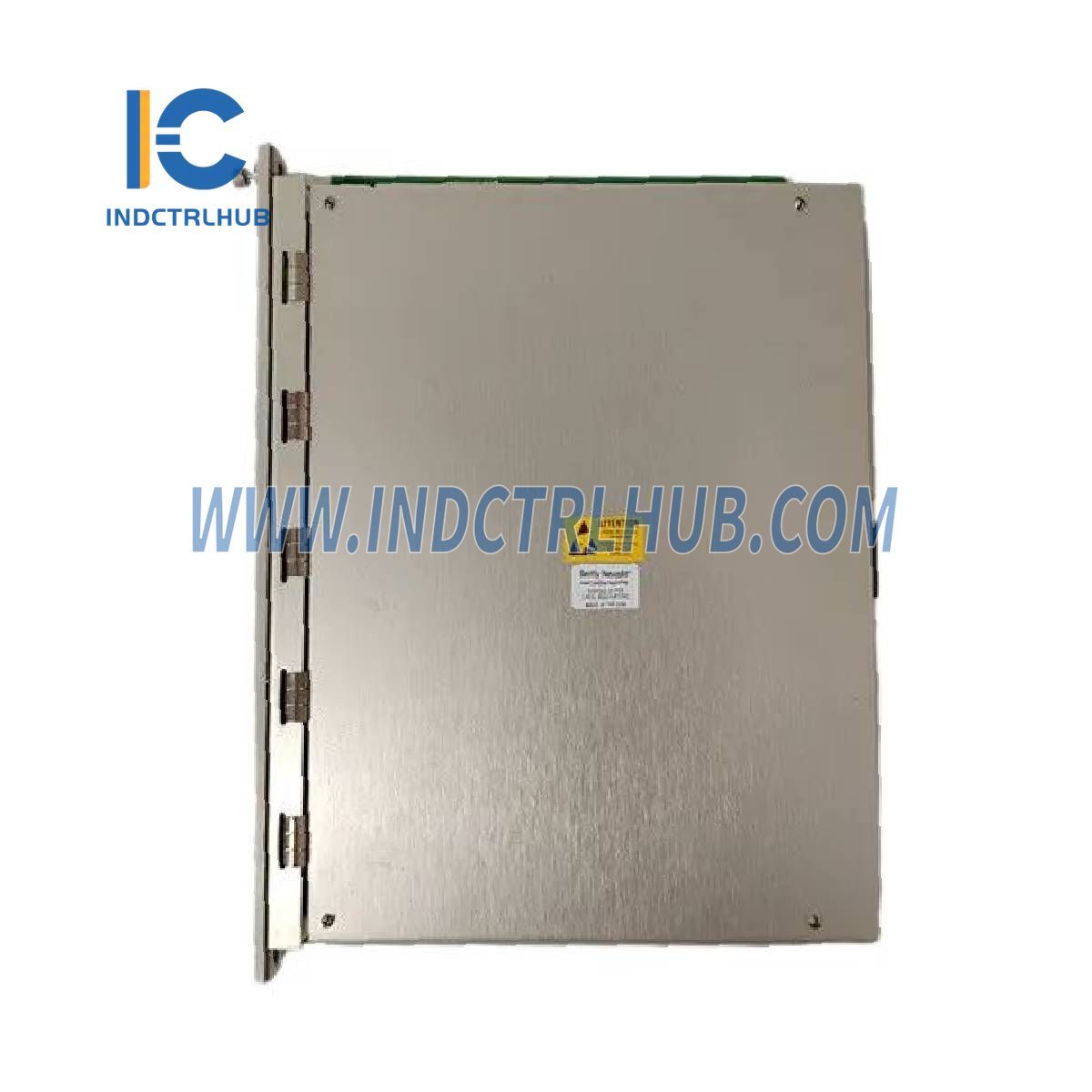

Bently Nevada 3500/45 176449-04+135137-01 Pozitsiya Monitori

Mahsulot tafsilotlari

• Ishlab chiqaruvchi: Bently Nevada
• Seriya: 3500/45
• Model/Qism Raqamlari: 3500/45 176449-04 + 135137-01
• Model Turi: Pozitsiya Monitori

Tavsif

3500/45 Pozitsiya Monitori turli pozitsiya sezuvchi qurilmalardan kirishni qabul qilish uchun moʻljallangan 4-kanalli asbobdir, masalan:

• Yaqqol transduserlar
• Aylanuvchi pozitsiya transduserlari (RPTlar)
• DC chiziqli o'zgaruvchan differensial transformatorlar (DC LVDTlar)
• AC chiziqli o'zgaruvchan differensial transformatorlar (AC LVDTlar)
• Aylanuvchi potensiometrlar

Monitor kirish signallarini shartlaydi va shartlangan signallarni foydalanuvchi dasturlashtiradigan signalizatsiya nuqtalari bilan solishtiradi.

Jismoniy Texnik Tavsiflar

Monitor Moduli (Asosiy Platalar) O'lchamlari:

• Balandlik x Kenglik x Chuqurlik:

  • 241.3 mm x 24.4 mm x 241.8 mm (9.50 in x 0.96 in x 9.52 in)

• Og'irlik:

  • 0.91 kg (2.0 lb.)

Kiritish/Chiqish Modullari o'lchamlari:

• Balandlik x Kenglik x Chuqurlik:

  • 241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)

• Og'irlik:

  • 0.20 kg (0.44 lb.)

Atrof-muhit chegaralari

• Ishlash Harorati (Ichki/Tashqi Terminatsiyali I/O Moduli bilan ishlatilganda):

  • -30°C dan +65°C gacha (-22°F dan +150°F gacha)

• Saqlash harorati:

  • -40°C dan +85°C gacha (-40°F dan +185°F gacha)

• Namlik:

  • 95%, kondensatsiyasiz.

Buyurtma Ma'lumotlari

• Pozitsiya Monitori Modeli: 3500/45-AA-BB
  • A: I/O Moduli Turi:
    • 01: Ichki terminatsiyali Pozitsiya I/O Moduli (Proksimitor, RPT, DC LVDT)
    • 02: Tashqi terminatsiyali Pozitsiya I/O Moduli (Proksimitor, RPT, DC LVDT)
    • 05: Ichki terminatsiyali AC LVDT Pozitsiya I/O Moduli
    • 06: Tashqi terminatsiyali AC LVDT Pozitsiya I/O Moduli
  • B: Agentlik Tasdiqlashi:
    • 00: Yo'q
    • 01: cNRTLus (1-sinf, 2-bo'lim)
    • 02: ATEX / IECEx / CSA (1-sinf, 2-zona)

Zaxira qismlar

• 176449-04: 3500/45 Pozitsiya Monitori

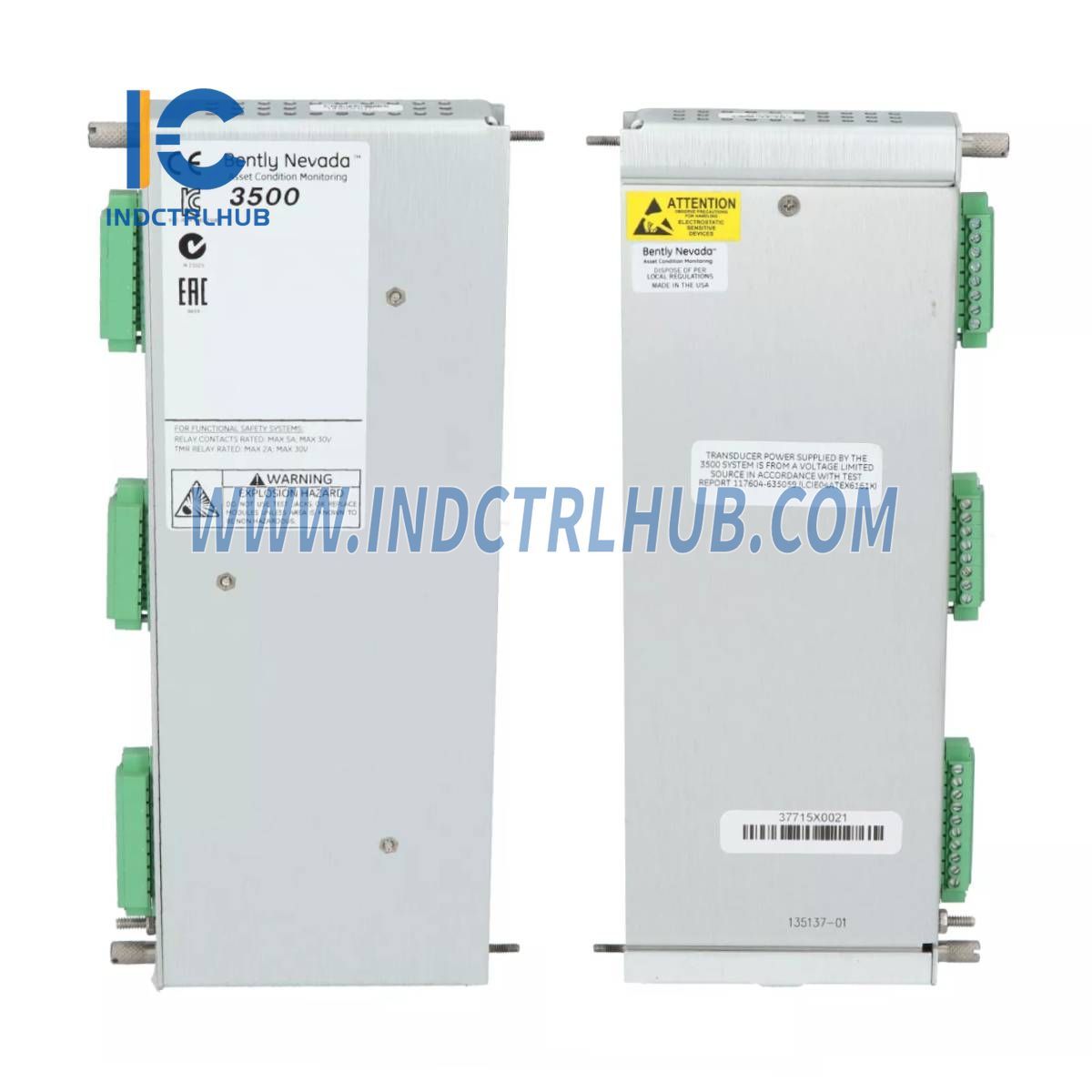

• 135137-01: Proksimitorlar, RPTlar yoki DC LVDTlar bilan ishlatish uchun ichki terminatsiyali Pozitsiya I/O Moduli
