Product Description
Mahsulot tafsilotlari
| Ishlab chiqaruvchi | Bently Nevada |
|---|---|
| Seriya | 3500/40M |
| Model/Qism raqami | 140734-01 |
| Model turi | Proksimitor monitori |
Tavsif

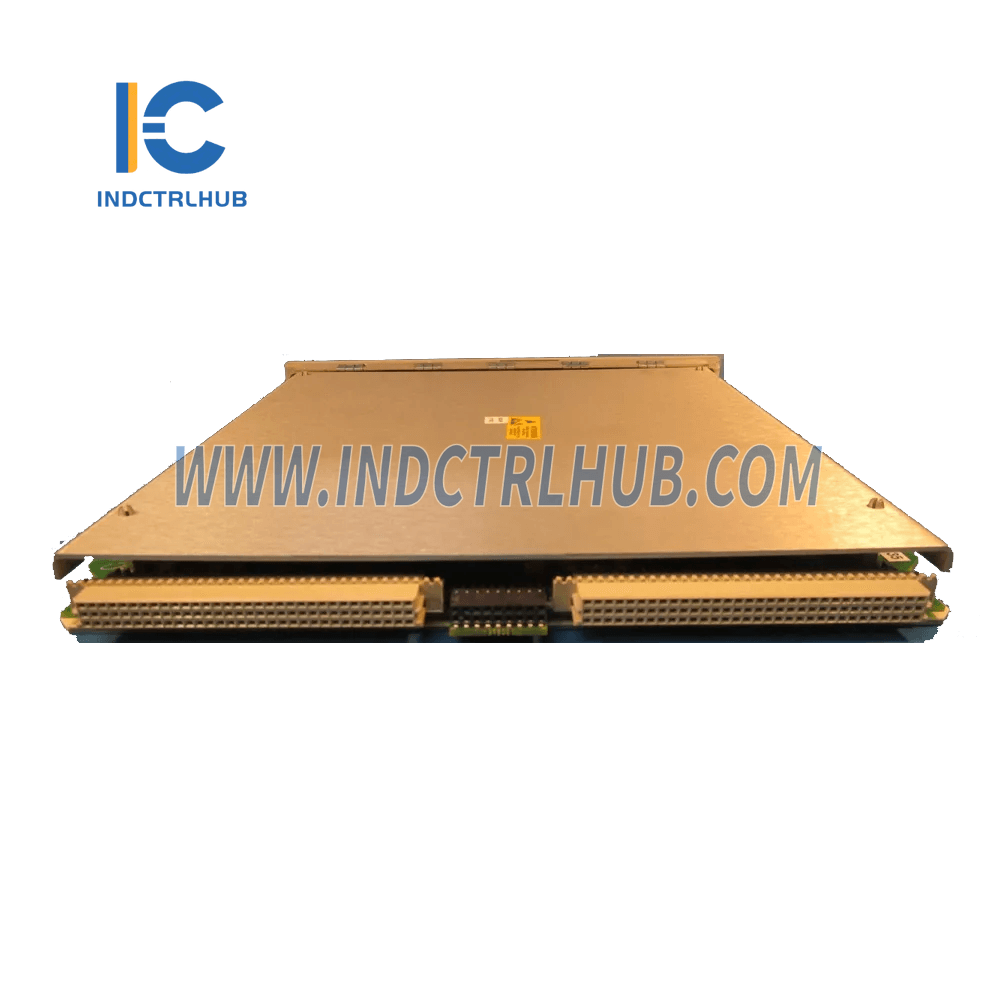

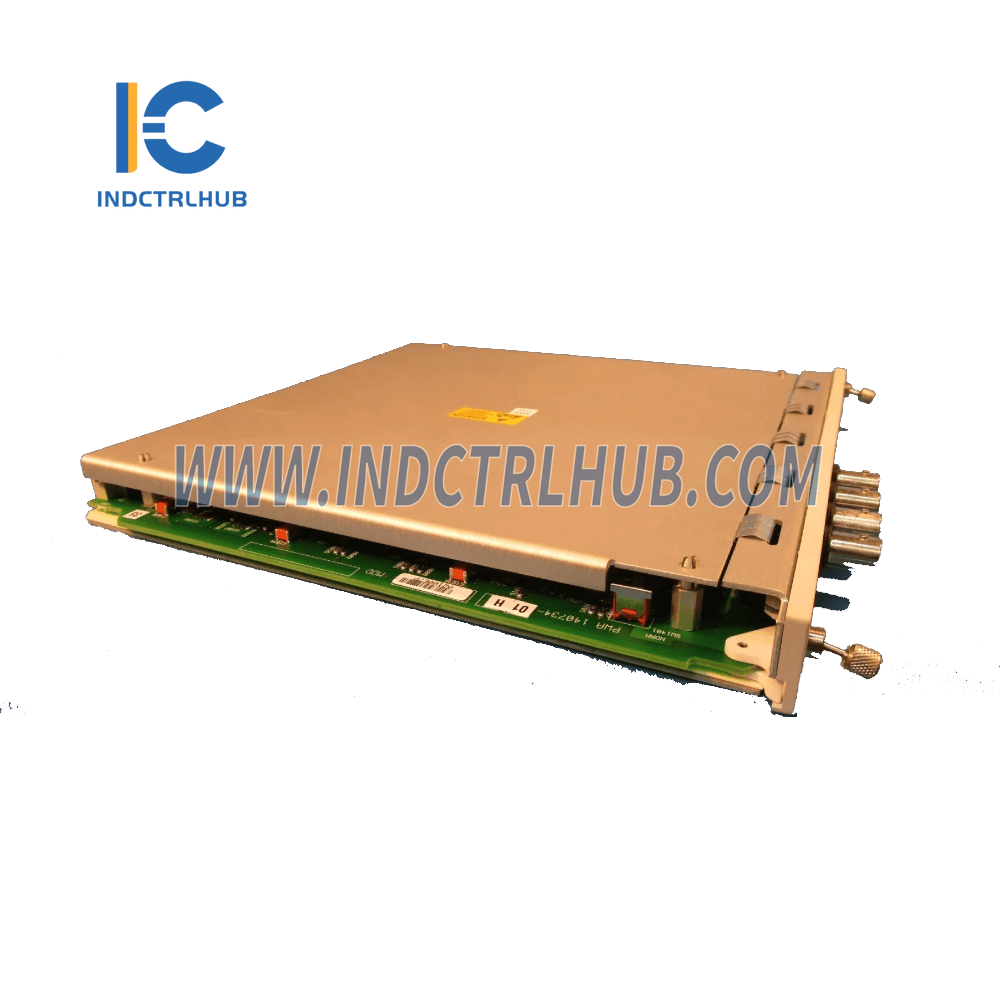

3500/40M Proximitor Monitor - bu Bently Nevada yaqinlik transduserlaridan kirishni qabul qiluvchi to'rtta kanalli monitor. U signallarni turli xil tebranish va pozitsiya o'lchovlarini taqdim etish uchun shartlaydi va shartlangan signallarni foydalanuvchi tomonidan dasturlashtiriladigan signalizatsiyalar bilan solishtiradi. Foydalanuvchilar har bir kanalni 3500 Rack Configuration Software yordamida quyidagi funksiyalarni bajarish uchun dasturlashlari mumkin:
- Radial tebranish
- Eksentriklik
- REBAM (Aylanadigan uskunalar balansini o'lchash)
- Itarish pozitsiyasi
- Diferensial kengayish
Texnik xususiyatlar
Quvvat iste'moli:
- 7.7 Vatt (odatda)
Kirish signallari:
- 1 dan 4 gacha yaqinlik transduseri signallarini qabul qiladi.
Kirish Qarshiligi:
- Standart I/O: 10 kΩ (Proksimitor va tezlanish kirishlari)
Sezuvchanlik:
- Radial tebranish: 3.94 mV/μm (100 mV/mil) yoki 7.87 mV/μm (200 mV/mil)
- Itarish: 3.94 mV/μm (100 mV/mil) yoki 7.87 mV/μm (200 mV/mil)
- Eksentriklik: 3.94 mV/μm (100 mV/mil) yoki 7.87 mV/μm (200 mV/mil)
- Diferensial kengayish: 0.394 mV/μm (10 mV/mil) yoki 0.787 mV/μm (20 mV/mil)
- REBAM: 40 mV/μm (1000 mV/mil) yoki 80 mV/μm (2000 mV/mil)
Chiqishlar:
-

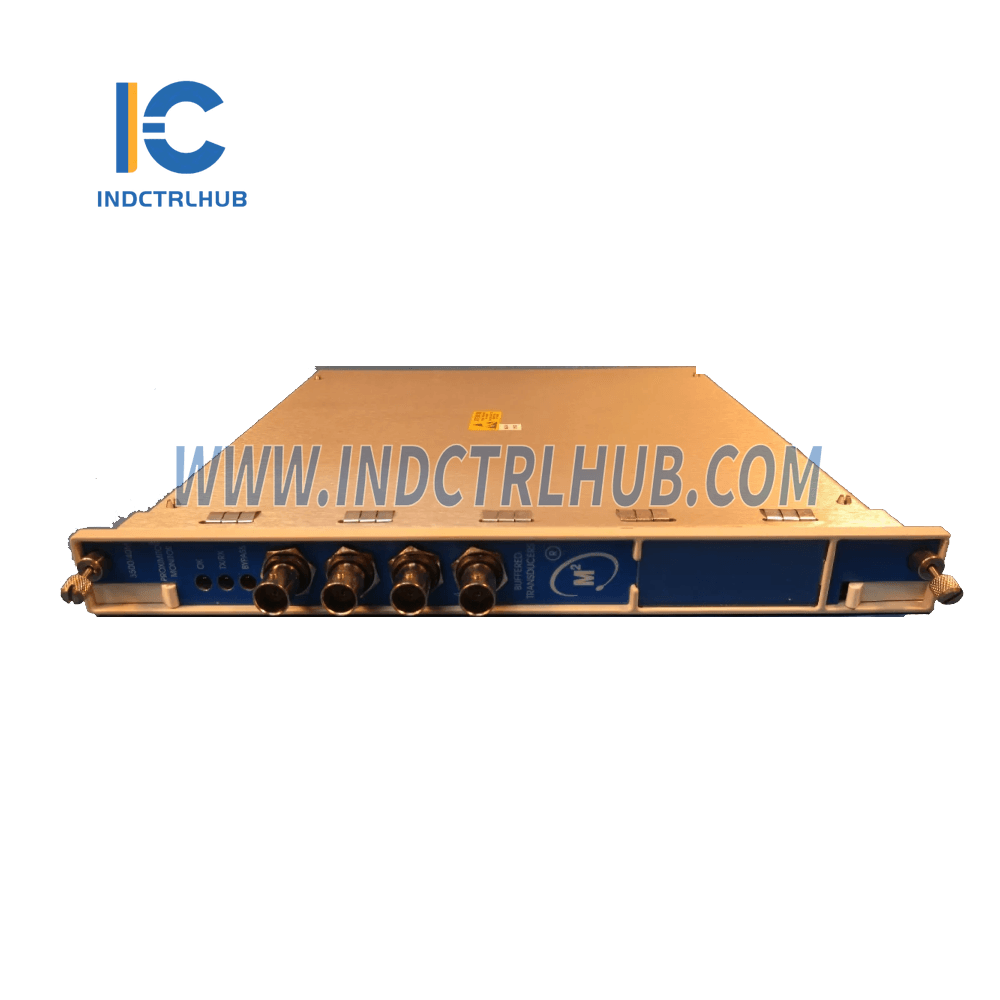

Old panel LEDlari:
- OK LED: Normal ishlashni ko'rsatadi.
- TX/RX LED: Aloqa holatini ko'rsatadi.
- Bypass LED: Modul Bypass rejimida bo'lganda ko'rsatadi.
-
Bufirlangan Transduser Chiqishlari:
- Har bir kanal uchun bitta koaksial ulagich, qisqa tutashuvdan himoyalangan.
- Chiqish Impedansi: 550 Ω
Transduser Quvvat Ta'minoti:
- -24 Vdc
Atrof-muhit chegaralari
Ishlash harorati:
- To'siqsiz I/O Moduli: -30°C dan +65°C gacha (-22°F dan +150°F gacha)
- Ichki To'siq I/O Moduli: 0°C dan +65°C gacha (32°F dan +150°F gacha)
Saqlash harorati:
- -40°C dan +85°C gacha (-40°F dan +185°F gacha)
Namlik:
- 95%, kondensatsiyasiz
Jismoniy O'lchamlar
| O'lcham | Qiymat |
|---|---|
| Balandlik | 241.3 mm (9.50 in) |
| Kenglik | 24.4 mm (0.96 in) |
| Chuqurlik | 241.8 mm (9.52 in) |
| Og'irlik | 0,91 kg (2,0 funt) |
Buyurtma Ma'lumotlari
| Kod | Tavsif |
|---|---|
| A | I/O Modul Turi |
| 01 | Ichki Tugatish bilan Proximitor I/O Moduli |
| 02 | Tashqi Tugatishlar bilan Proximitor I/O Moduli |
| 03 | Ichki To'siqlar va Ichki Tugatishlar bilan Proximitor I/O Moduli |
| B | Xavfli Hududni Tasdiqlash Varianti | | 00 | Yo'q | | 01 | cNRTLus (1-sinf, 2-bo'lim) | | 02 | ATEX / IECEx / CSA (1-sinf, 2-zona) |
