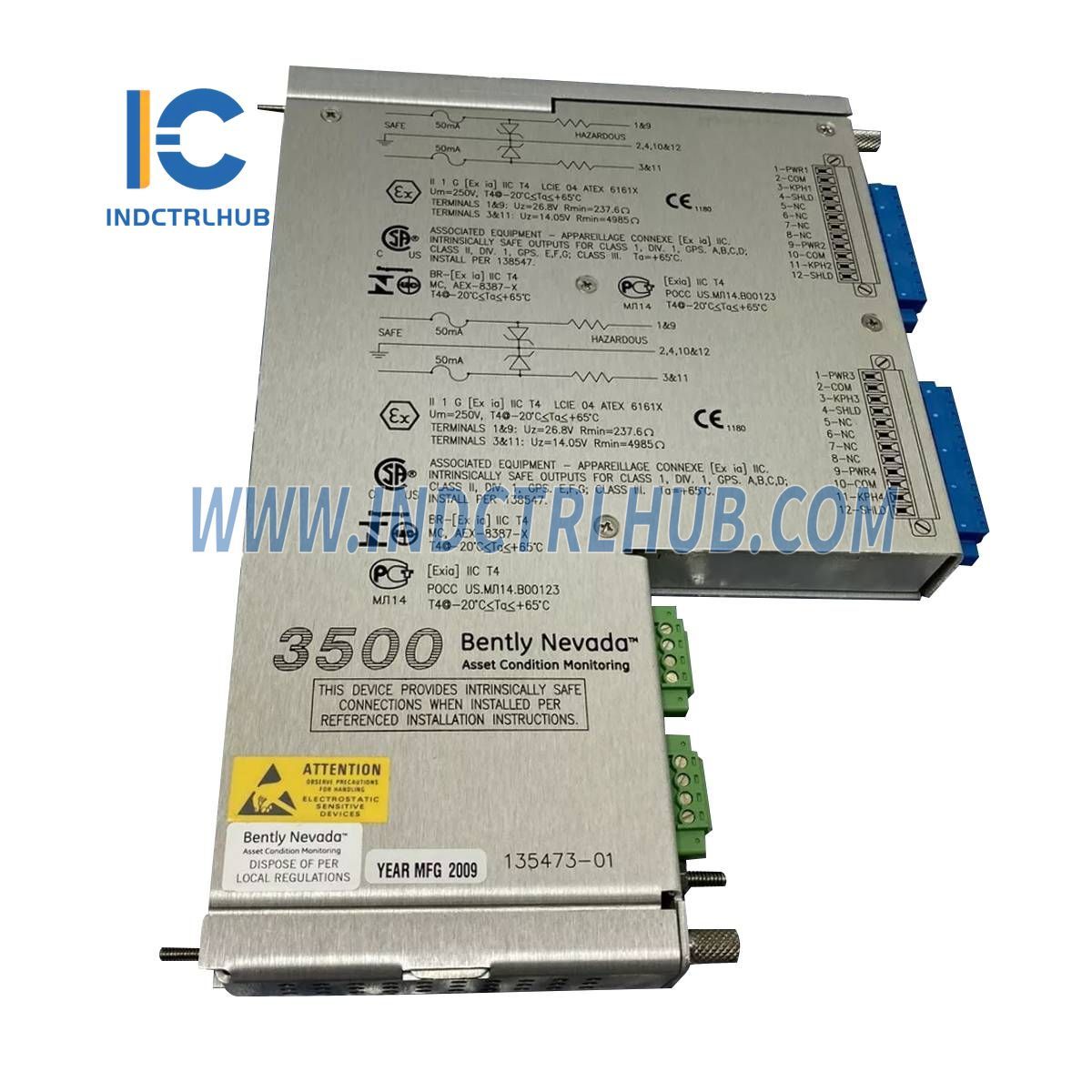

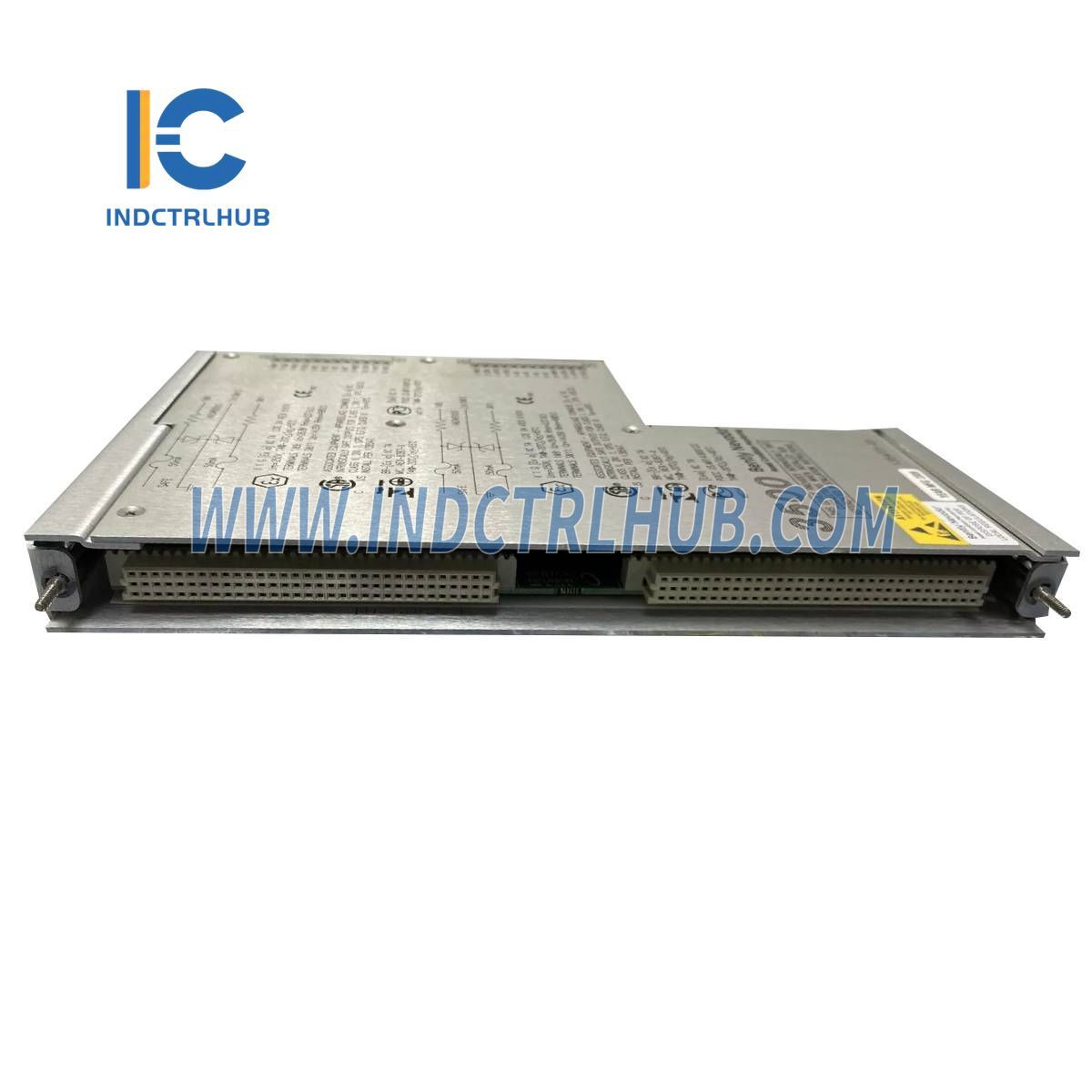

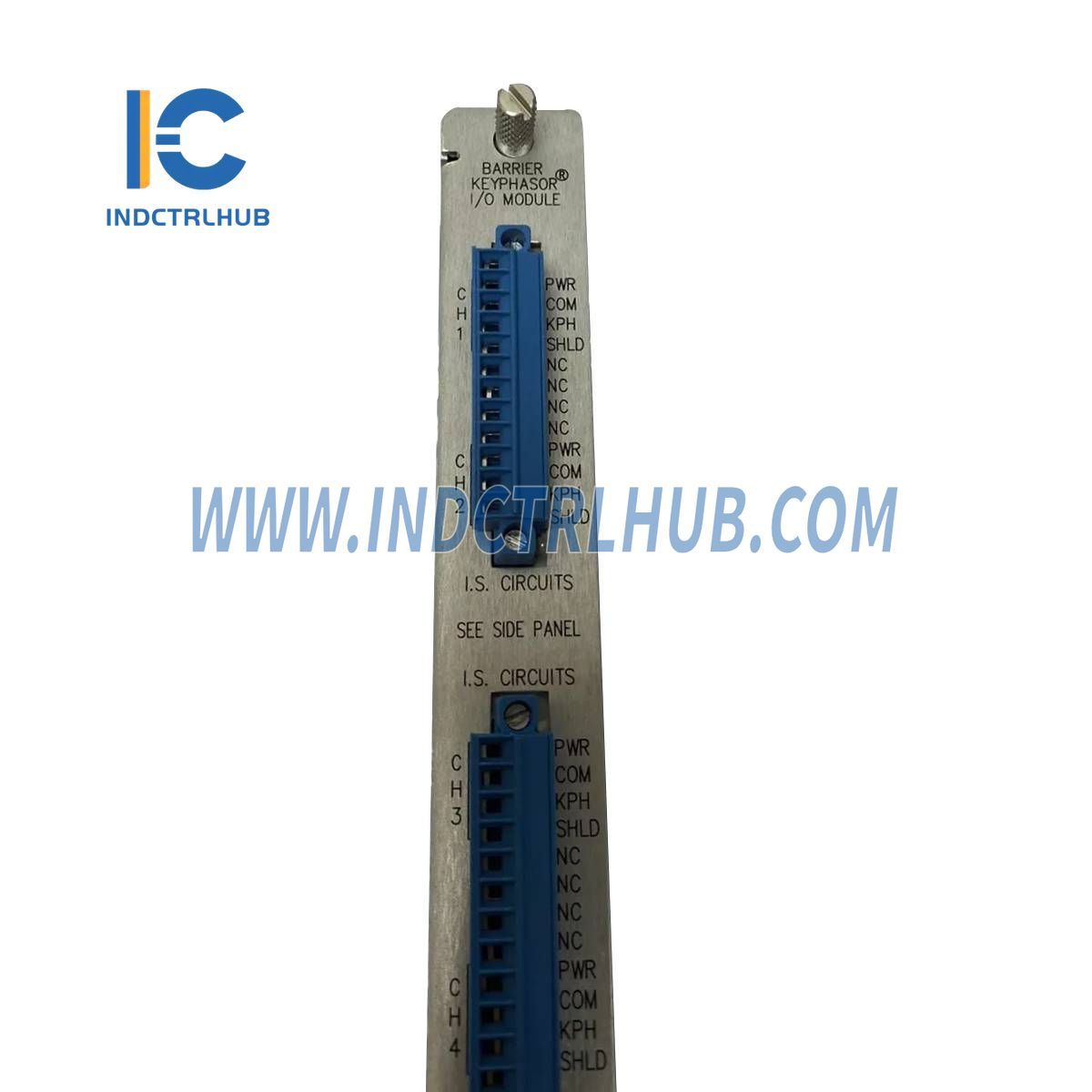

Bently Nevada 3500/25 135473-01 Takomillashtirilgan Keyphasor Moduli

Mahsulot tafsilotlari

• Ishlab chiqaruvchi: Bently Nevada
• Seriya: 3500/25
• Model/Qism raqami: 135473-01
• Model turi: Takomillashtirilgan Keyphasor Moduli

Tavsif

3500/25 Takomillashtirilgan Keyphasor Moduli - bu yarim balandlikdagi, ikki kanalli modul bo'lib, 3500 shkafidagi monitoring modullariga Keyphasor signallarini taqdim etish uchun mo'ljallangan. Ushbu modul yaqinlik probalari yoki magnit qabul qiluvchilardan kirish signallarini qabul qiladi va ularni raqamli Keyphasor signallariga aylantiradi. Ushbu signallar shaftdagi Keyphasor belgisi Keyphasor transduseri bilan mos kelgan vaqtni ko'rsatadi.

3500 Mashina Himoya Tizimi qabul qilishi mumkin:

• Oddiy konfiguratsiyada 4 tagacha Keyphasor signali
• Juft konfiguratsiyada 8 tagacha Keyphasor signali

Atrof-muhit chegaralari

• Ishlash harorati:
  • -30°C dan +65°C gacha (-22°F dan +150°F gacha) Keyphasor I/O Moduli (Ichki To'siq versiyasidan tashqari) bilan ishlatilganda.
  • 0°C dan +65°C gacha (+32°F dan +150°F gacha) Keyphasor Ichki To'siq I/O Moduli (Ichki Tugatish) bilan ishlatilganda.
• Saqlash harorati:
  • -40°C dan +85°C gacha (-40°F dan +185°F gacha)
• Namlik:
  • 95%, kondensatsiyasiz

Jismoniy Texnik Tavsiflar

Asosiy Modul O'lchamlari:

• Balandlik x Kenglik x Chuqurlik:

  • 119.9 mm x 24.4 mm x 256.5 mm (4.72 in x 0.96 in x 10.10 in)

• Og'irlik:

  • 0.34 kg (0.76 lbs.)

I/O Modul O'lchamlari:

• Balandlik x Kenglik x Chuqurlik:

  • 241.3 mm x 24.4 mm x 103.1 mm (9.50 in x 0.96 in x 4.06 in)

• Og'irlik:

  • 0.46 kg (1.01 lbs.)

Buyurtma Ma'lumotlari

• Takomillashtirilgan Keyphasor Moduli: 3500/25-AA-BB-CC
  • A: Kanallar soni:
    • 01: Yagona yarim balandlikdagi 2-kanalli Keyphasor kartasi (2 kanal uchun buyurtma)
    • 02: Ikki yarim balandlikdagi 2-kanalli Keyphasor kartalari (4 kanal uchun buyurtma)
  • B: I/O modul turi:
    • 01: Ichki terminatsiyali I/O moduli
    • 02: Tashqi terminatsiyali I/O moduli
    • 03: Ichki to'siqli I/O ichki terminatsiyalari bilan
    • 04: Ichki terminatsiyali izolyatsiyalangan I/O moduli (Magnit qabul qiluvchilar bilan ishlash uchun mo'ljallangan)
    • 05: Tashqi terminatsiyali izolyatsiyalangan I/O moduli (Magnit qabul qiluvchilar bilan ishlash uchun mo'ljallangan)
  • C: Agentlik tasdiqlash varianti:
    • 00: Talab qilinmaydi
    • 01: cNRTLus (1-sinf, 2-bo'lim)
    • 02: ATEX/IECEx/CSA (1-sinf 2-zona)
