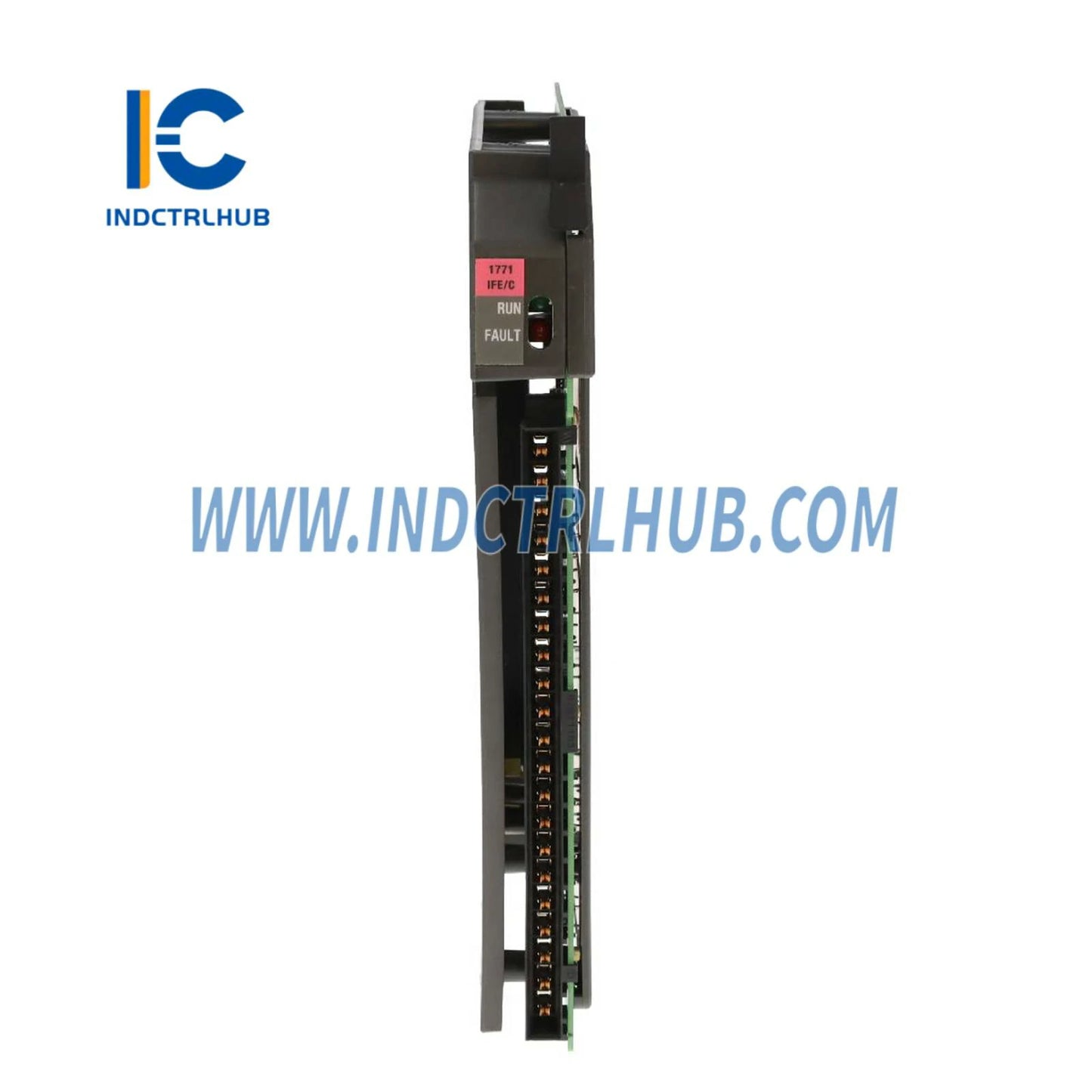

Allen-Bradley 1771-IFE Analog Kirish Moduli

Allen-Bradley 1771-IFE Analog Kirish Moduli

Allen-Bradley 1771-IFE — bu 1771 I/O shkafi uchun mo‘ljallangan analog kirish moduli. U yuqori aniqlikdagi kuchlanish va joriy kirish o‘qishlarini taqdim etadi, bu esa uni sanoat avtomatizatsiyasi va jarayon nazorati ilovalari uchun ideal qiladi.

Asosiy Texnik Ko‘rsatkichlar

Umumiy ma'lumotlar

• Modul boshiga kirishlar:
  • 16 ta yagona uchli
  • 8 ta differensial past darajali
• Modul joylashuvi: 1771 I/O shkafi (1-slotli modul)

Kirish Oralig'lari

• Kuchlanish (nominal):
  • +1 dan +5V DC gacha
  • 0 dan +5V DC gacha
  • -5 dan +5V DC gacha
  • -10 dan +10V DC gacha
  • 0 dan +10V DC gacha
• Joriy (nominal):
  • +4 dan +20mA gacha
  • 0 dan +20mA gacha
  • -20 dan +20mA gacha

Ishlash

• Qaror qabul qilish darajasi: 12-bitli ikkilik (bipolyar diapazonlar uchun 12 bit + belgi)
• Aniklik: 25°C da to‘liq diapazonning 0.1%
• Chiziqlilik: ±1 LSB
• Takrorlanish qobiliyati: ±1 LSB
• Umumiy rejim rad etilishi: 80 dB (DC - 120 Hz)
• Umumiy rejim kuchlanishi: +14.25V

Himoya va Izolyatsiya

• Kirish ortiqcha kuchlanishdan himoya:
  • 200V (kuchlanish rejimi)
  • 8V (joriy rejimi)
• Kirish ortiqcha joriydan himoya: 30mA
• Izolyatsiya kuchlanishi: UL Standarti 508 va CSA Standarti C22.2 No. 142 ga mos keladi

Quvvat Talablari

• Joriy tortish: 500mA @ +5V I/O shassi orqa panelidan
• Quvvat sarfi: Maksimal 2.5W
• Issiqlik tarqalishi: Maksimal 8.52 BTU/soat

Ma'lumotlarni protsessorga chiqarish

• O'lchovsiz BCD/Ikkilik Chiqish:
  • 0000 dan +4095 gacha polar diapazonlar uchun (0-5V, +1 dan +5V gacha, 0-20mA, +4 dan +20mA gacha)
  • -4095 dan +4095 gacha bipolyar diapazonlar uchun (-5V dan +5V gacha, -10V dan +10V gacha, -20mA dan +20mA gacha)
• Muhandislik birliklari (tanlanadigan o'lchov): +9999 dan -9999 gacha

Ichki Skanning Tezligi

• 8 ta differensial kirish: 13.7ms (filtrlashsiz)
• 16 ta yagona kirish: 27.4ms (filtrlashsiz)
• Qo'shimcha filtrlash vaqti: 0.3ms

Atrof-muhit xususiyatlari

• Ishlash harorati: 0°C dan 60°C gacha (32°F dan 140°F gacha)
• Saqlash harorati: -40°C dan 85°C gacha (-40°F dan 185°F gacha)
• Nisbiy namlik (ishlash): 5% dan 95% gacha (kondensatsiyasiz)
• Nisbiy namlik (saqlash): 5% dan 85% gacha (kondensatsiyasiz)

O'rnatish va simlash

• O'tkazgich o'lchami: 14 AWG (2mm²) simli maksimal
• Izolyatsiya qalinligi: 3/64 dyuym (1.2mm) maksimal
• Maydon simi qo'li: 1771-WG
• Maydon simini mahkamlash momenti: 7-9 in-lbs
• Kalitlash pozitsiyalari: 10 va 12, hamda 24 va 26 orasida
