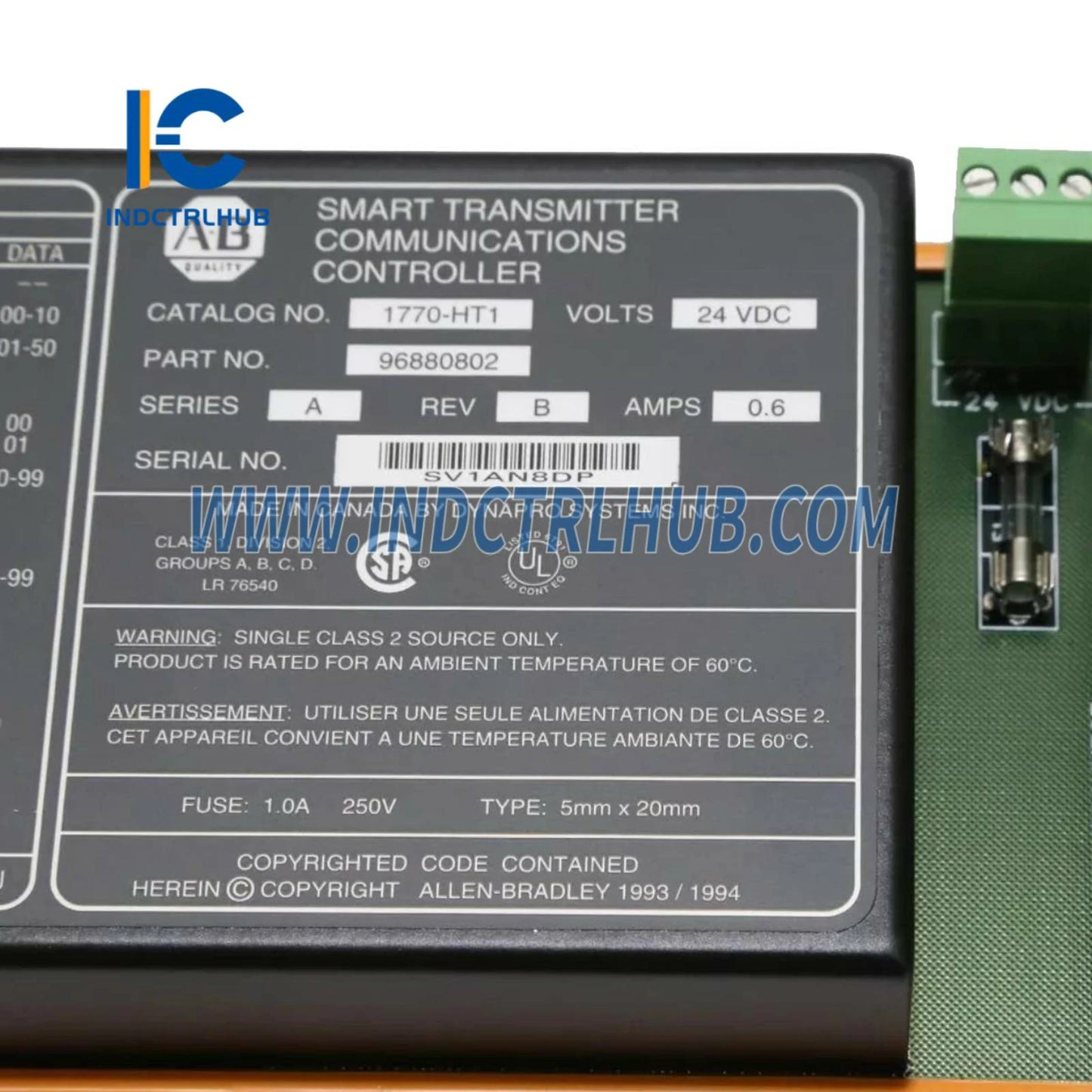

Allen-Bradley 1770-HT1 Aloqa Boshqaruvchisi

Allen-Bradley 1770-HT1 aloqa boshqaruvchisi

Allen-Bradley 1770-HT1 - bu aloqa boshqaruvchisi bo‘lib, RS-232 va Masofaviy I/O (RIO) tarmoqlari bilan interfeys qilish uchun mo‘ljallangan. U bir nechta baud tezliklarini qo‘llab-quvvatlaydi va Allen-Bradley DF1 va RIO protokollaridan foydalanadi, bu esa uni sanoat avtomatizatsiyasi va boshqaruv tizimlari uchun ideal qiladi.

Asosiy Texnik Ko‘rsatkichlar

RS-232 interfeysi

• Boshlash bitlari: 1
• Ma’lumot bitlari: 8
• Paritet: Yo‘q, Juft, Toq
• To‘xtash bitlari: 1
• Baud tezliklari: 300, 600, 1200, 2400, 4800, 9600, 19200
• Ulanish: DB-25P (erkak)
• Chiqish: RS-232C
• Protokol: Allen-Bradley DF1

Masofaviy I/O (RIO) interfeysi

• Baud tezliklari: 57,600 / 115,200 / 230,400 bps
• Rack o‘lchami: 1/4 rack
• Ulanish: Phoenix COMBICON header va plagin (3-pozitsiya)
• Kabel turi: Himoyalangan burama juft (__lue hose_ - Belden 9463)
• Kabel Uzunligi:
  • 10,000 fut (3,048 m) @ 57.6 kbaud
  • 5,000 fut (1,524 m) @ 115.2 kbaud
  • 2,500 fut (762 m) @ 230.4 kbaud
• Terminatsiya: 150 yoki 82 ohm qarshiliklar (baud tezligiga qarab)
• Protokol: Allen-Bradley RIO

Elektr texnik xususiyatlari

• DC kirish kuchlanishi: 24V DC ±1% (maksimal 600 mA yuk)
• Sigortasi: UL 198G va CSA 22.2, No. 59, 5mm x 20mm, 1A, 250V, tezkor harakat qiluvchi
• Ulanish: Phoenix COMBICON sarlavhasi va plagin (3 pozitsiya, 12-24 AWG)
• Quvvat iste'moli: maksimal 4.8W

Jismoniy va atrof-muhit

• O'lchamlari: 4.3_ (10.9 sm) K x 14.0_ (35.6 sm) U x 2.7_ (6.9 sm) B
• Og'irligi: 1.8 lb (0.8 kg)
• O'rnatish: DIN rels (EN 50 022 / EN 50 035)
• Ishlash harorati: 0°C dan 60°C gacha (32°F dan 140°F gacha)
• Saqlash harorati: -40°C dan 60°C gacha (-40°F dan 140°F gacha)
• Ishlash namligi: 5% dan 95% gacha (kondensatsiyasiz)
