Product Description

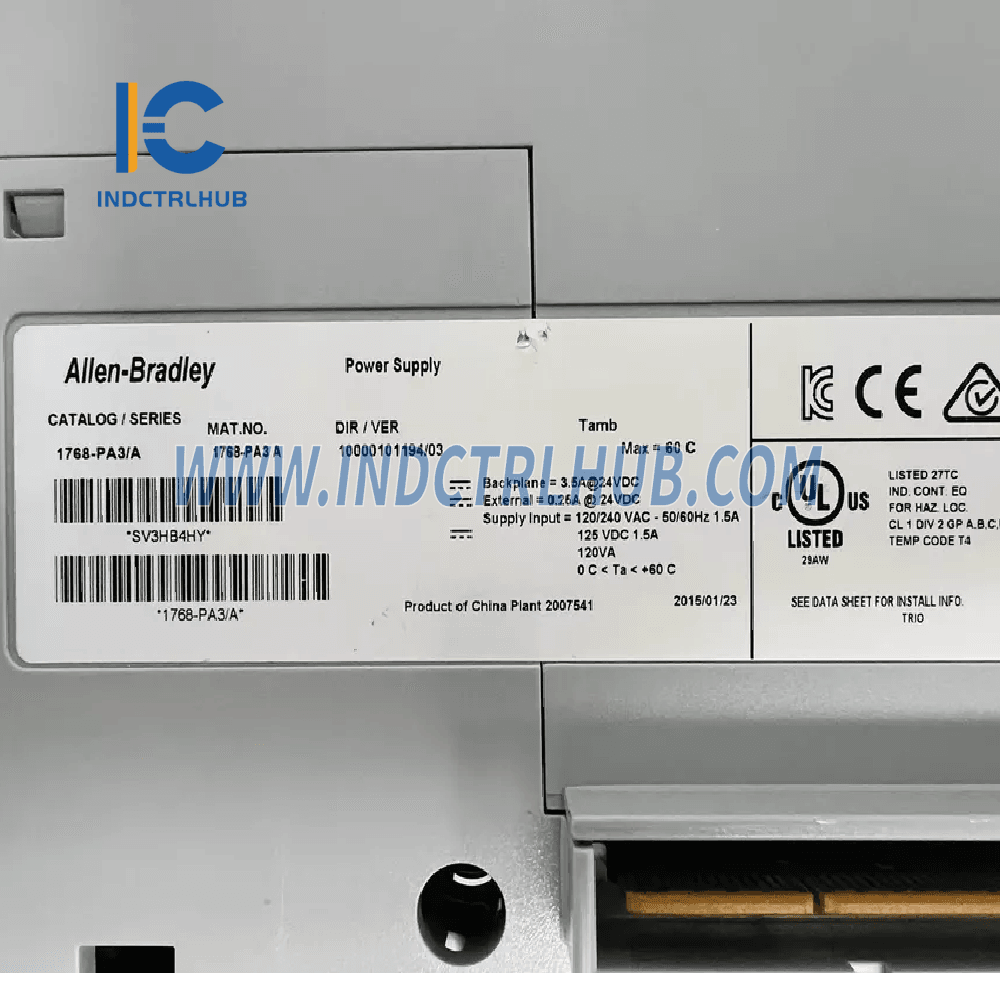

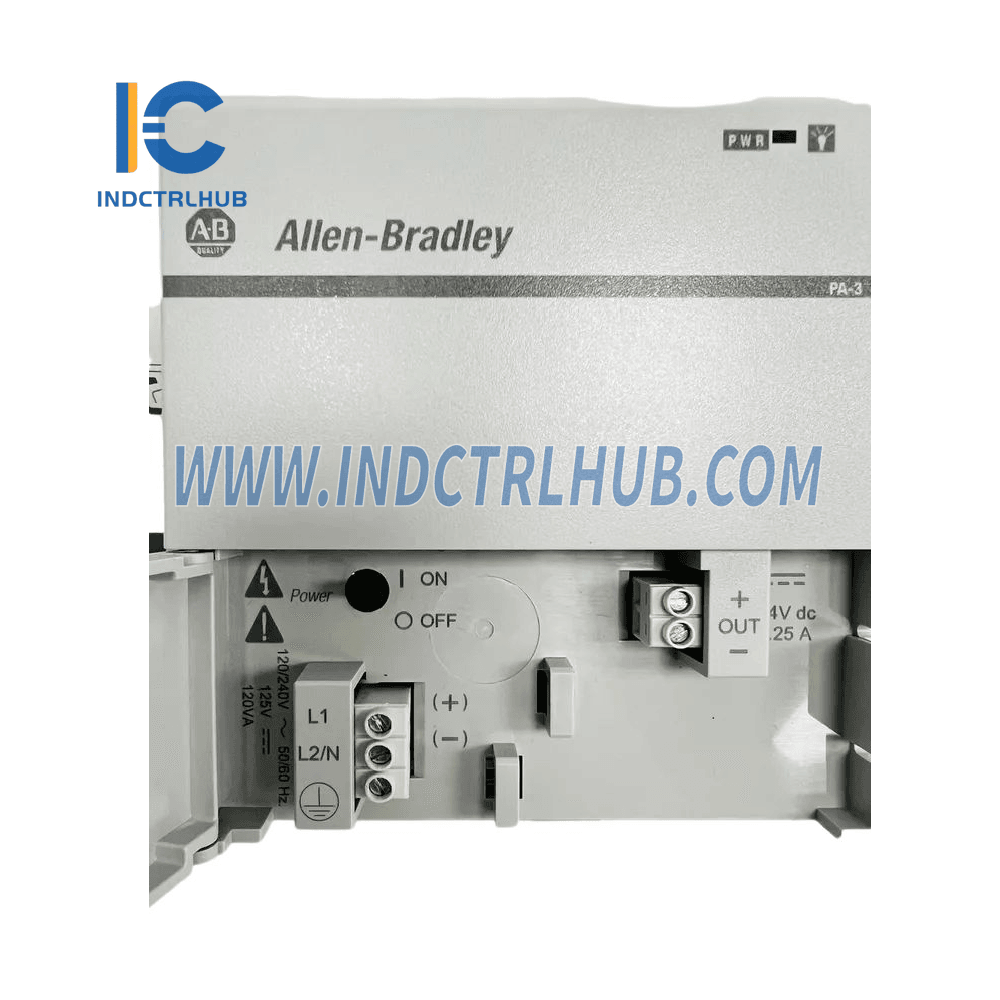

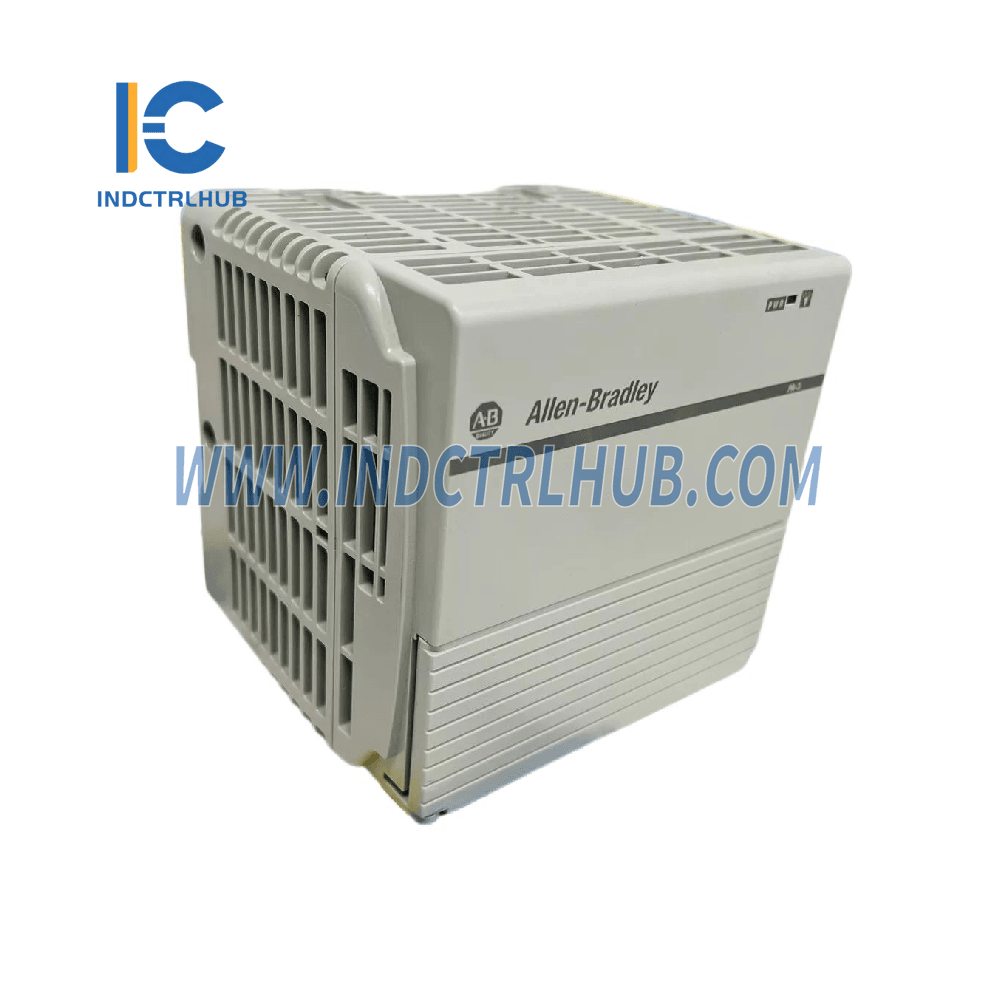

Mahsulot tafsilotlari: Allen-Bradley CompactLogix L4x AC/DC quvvat manbai (Model: 1768-PA3)
Umumiy Ko'rinish
- Ishlab chiqaruvchi: Allen-Bradley
- Model/qism raqami: 1768-PA3
- Tavsif: CompactLogix L4x AC/DC In Power Supply 1768-PA3 CompactLogix boshqaruvchisiga va boshqa ulangan komponentlarga ishonchli quvvat ta'minlash uchun mo'ljallangan. U AC va DC kirish kuchlanishlarini qo'llab-quvvatlaydi, turli sanoat ilovalari uchun moslashuvchanlikni taqdim etadi.
Texnik xususiyatlar
| Xususiyat | 1768-PA3 | 1768-PB3 |
|---|---|---|
| Samaradorlik | Odatiy 75% | 24V dc da odatda 80% |
| Qopqoq Turi Reytingi | Yo'q (ochiq uslub) | Yo'q (ochiq uslub) |
| Kirish kuchlanishi oralig'i | 85…265V ac, 108…132V dc, 16.8-31.2V dc | 85…265V ac, 108…132V dc, 16.8-31.2V dc |
| Kirish chastotasi oralig'i | 47…63 Hz (85…265V ac) | N/A |
| Maksimal kirish quvvati | 120 VA/120 W | 112 W @ 24V dc |
| Nominal kirish oqimi | 25 A @ 85…132V ac, 50 A @ 195…265V ac, 25 A @ 108…132V dc | 50 A @ 195…265V ac, 25 A @ 108…132V dc, 30 A @ 16.8…31.2V dc |
| Maksimal kirish oqimi | 50 A @ 85…132V ac | 80 A @ 195…265V ac, 50 A @ 16.8…31.2V dc |
| Shimoliy Amerika Harorat Kodeksi | T4 | T5 |
| Maksimal quvvat yo'qotilishi | 30 W | 22 W @ 24V dc |
| Izolyatsiya kuchlanishi | 250V (Mustahkamlangan Izolyatsiya Turi) | 250V (Mustahkamlangan Izolyatsiya Turi) |
| Ichki Ortqorishdan Himoya | Almashtirib bo'lmaydigan sigortalar (joyida payvandlangan) | Almashtirib bo'lmaydigan sigortalar (joyida payvandlangan) |
| Tavsiya etilgan Tashqi Ortqorishdan Himoya | 4…6 A @ 28.5…36.7 A2 S, 8...12 A @ 166...250 A2S | 8…12 A @ 166…250 A2S |
| Ortqorishdan Himoya, Maks | 15 A (foydalanuvchi ta'minlagan) | 15 A (foydalanuvchi ta'minlagan) |
| Sim O'lchami (Kirish Quvvati Terminali) | 14 AWG (2.5 mm²), qattiq yoki o'ralgan mis sim (75°C yoki undan yuqori) | 14 AWG (2.5 mm²), qattiq yoki o'ralgan mis sim (75°C yoki undan yuqori) |
| Sim O'lchami (Chiqish Quvvati Terminali) | 2.5 mm² (14 AWG) dan 0.25 mm² (22 AWG) gacha qattiq yoki o'ralgan sim | 2.5 mm² (14 AWG) dan 0.25 mm² (22 AWG) gacha qattiq yoki o'ralgan sim |
| O'tkazgich Tornavida Moment | 0.6 Nm (5 lb-in) | 0.6 Nm (5 lb-in) |
| O'lchamlari (B x E x Q) | 131.25 x 132.75 x 105.50 mm (5.17 x 5.23 x 4.15 in.) | 131.25 x 132.75 x 105.50 mm (5.17 x 5.23 x 4.15 in.) |
| Og'irlik | 0.98 kg (2.15 lb) | 1.01 kg (2.22 lb) |
| Doimiy Chiqish Quvvati | 90 W, Maks | 90 W, Maks |
| Doimiy chiqish quvvati (Min) | 6 W, Min | 6 W, Min |
| Chiqish #1 (Orqa panelga 24V dc) | 3.5 A | 3.5 A |
| Chiqish #2 (Old panel terminal blokiga 24V dc) | 0.25 A | 0.25 A |
| Oʻtish davri vaqti (Min) | 25 ms @ 90 W | 5 ms @ 90 W |
| Toʻliq quvvatda ushlab turish intervalli | 5 ms @ 90 W | 5 ms @ 90 W |
| Uzoq ushlab turish intervalli | 8…12 s @ 1.25 W | 8…12 s @ 1.25 W |
| Chiqishni oʻchirib qoʻyish | Ushlab turish davrida chiqishni oʻchirib qoʻying | Ushlab turish davrida chiqishni oʻchirib qoʻying |
Atrof-muhit spetsifikatsiyalari
| Xususiyat | 1768-PA3 | 1768-PB3 |
|---|---|---|
| O'tkazilgan RF Immuniteti | IEC 61000-4-6: 150 kHz…80 MHz oraligʻida 1 kHz sinus toʻlqin, 80% AM bilan 10V rms | IEC 61000-4-6: 150 kHz…80 MHz oraligʻida 1 kHz sinus toʻlqin, 80% AM bilan 10V rms |
| EFT/B Immuniteti | IEC 61000-4-4: quvvat portlarida 5 kHz da ±4kV | IEC 61000-4-4: quvvat portlarida 5 kHz da ±4kV |
| Emissiyalar | CISPR 11: 1-guruh, A sinfi | CISPR 11: 1-guruh, A sinfi |
| ESD immuniteti | IEC 61000-4-2: 6 kV kontakt zaryadlari, 8 kV havo zaryadlari | IEC 61000-4-2: 6 kV kontakt zaryadlari, 8 kV havo zaryadlari |
| Radiatsiyalangan RF Immuniteti | IEC 61000-4-3: 30…2000 MHz oralig'ida 1 kHz sinus to'lqinli 80% AM bilan 10V/m | IEC 61000-4-3: 30…2000 MHz oralig'ida 1 kHz sinus to'lqinli 80% AM bilan 10V/m |
| Nisbiy Namlik | IEC 60068-2-30: 5…95% kondensatsiyasiz | IEC 60068-2-30: 5…95% kondensatsiyasiz |
| Shok (ishlayotganda) | IEC 60068-2-27: 30 g | IEC 60068-2-27: 30 g |
| Shok (Ishlamayotganda) | IEC 60068-2-27: 50 g | IEC 60068-2-27: 50 g |
| Shoshilinch O'tish Immuniteti | IEC 61000-4-5: AC quvvat portlarida ±2 kV chiziq-chiziq, ±4 kV chiziq-zamin | IEC 61000-4-5: AC quvvat portlarida ±2 kV chiziq-chiziq, ±4 kV chiziq-zamin |
| Harorat (Ishlash) | IEC 60068-2-1: 0…60 °C (32…140 °F) | IEC 60068-2-1: 0…60 °C (32…140 °F) |
| Harorat (Saqlash) | IEC 60068-2-2: -40…85 °C (-40…185 °F) | IEC 60068-2-2: -40…85 °C (-40…185 °F) |
| Vibratsiya | IEC 60068-2-6: 5 g @ 10…500 Hz | IEC 60068-2-6: 5 g @ 10…500 Hz |
| Kuchlanish o'zgarishi | IEC 61000-4-11, IEC 61000-4-29: ±10% o'zgarishlar, 30% pasayishlar, 60% pasayishlar, AC va DC ta'minot portlarida uzilishlar | IEC 61000-4-11, IEC 61000-4-29: ±10% o'zgarishlar, 30% pasayishlar, 60% pasayishlar, AC va DC ta'minot portlarida uzilishlar |
Sertifikatlar
| Sertifikatlash | Tafsilotlar |
|---|---|
| C-Tick | Avstraliya Radioaloqa Qonuni, AS/NZS CISPR 11 ga muvofiq; Sanoat chiqindilari |
| UL Sertifikati | AQSh va Kanada uchun UL ro'yxatiga kiritilgan sanoat boshqaruv uskunalari. UL fayli E65584. |
| Xavfli joylashuv sertifikati | AQSh va Kanadadagi Xavfli Joylar uchun I sinf, 2-bo'lim, A, B, C, D guruhlari uchun UL ro'yxatiga kiritilgan. UL fayli E194810. |
| CE Sertifikati | Yevropa Ittifoqi EMC Direktivasi 2004/108/IEC ga muvofiq |
