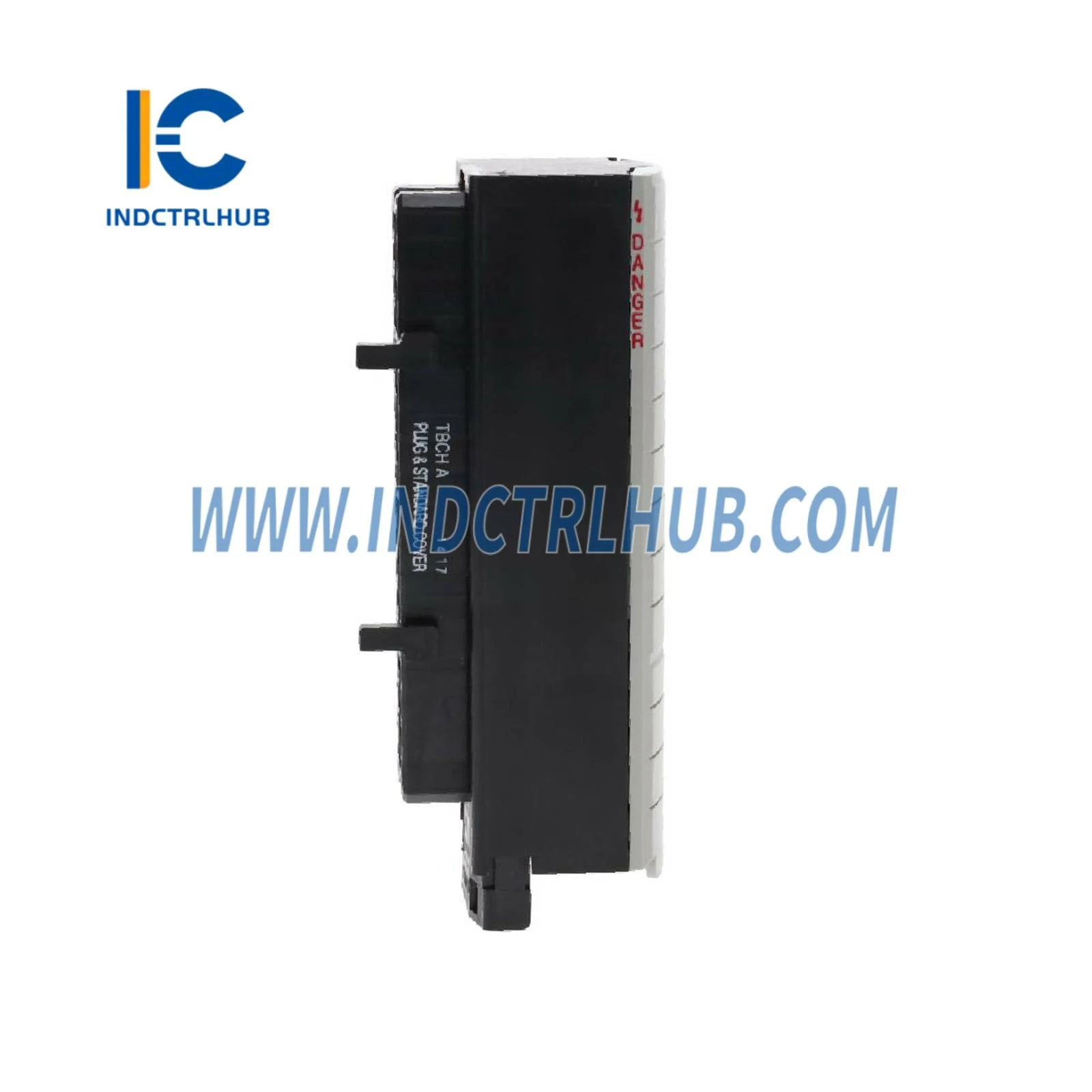

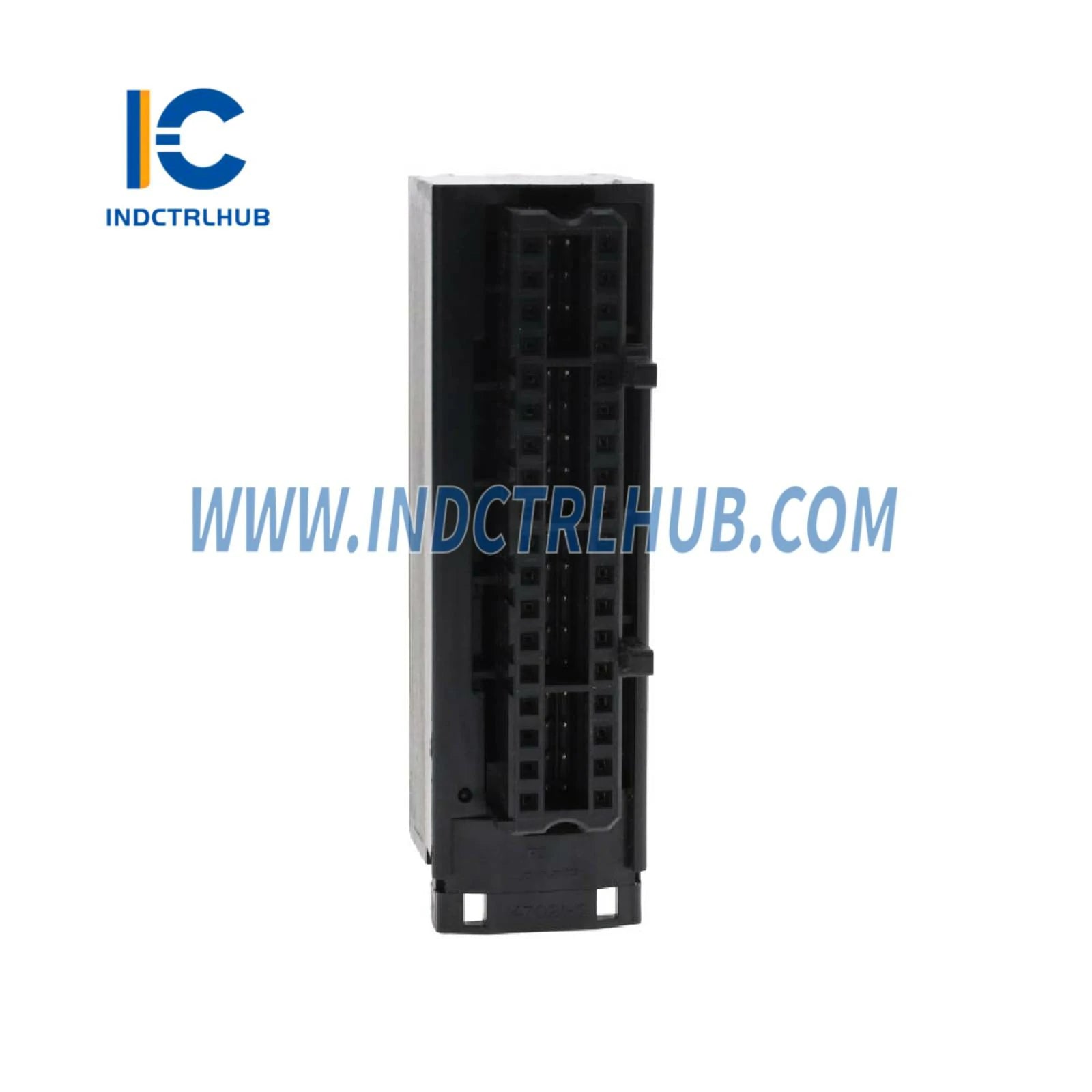

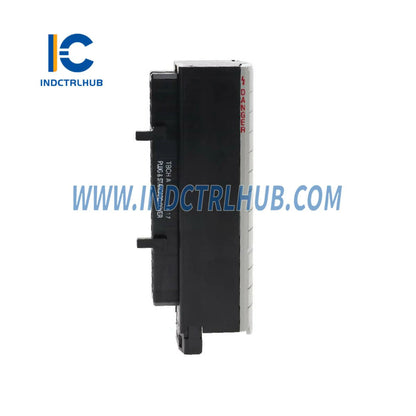

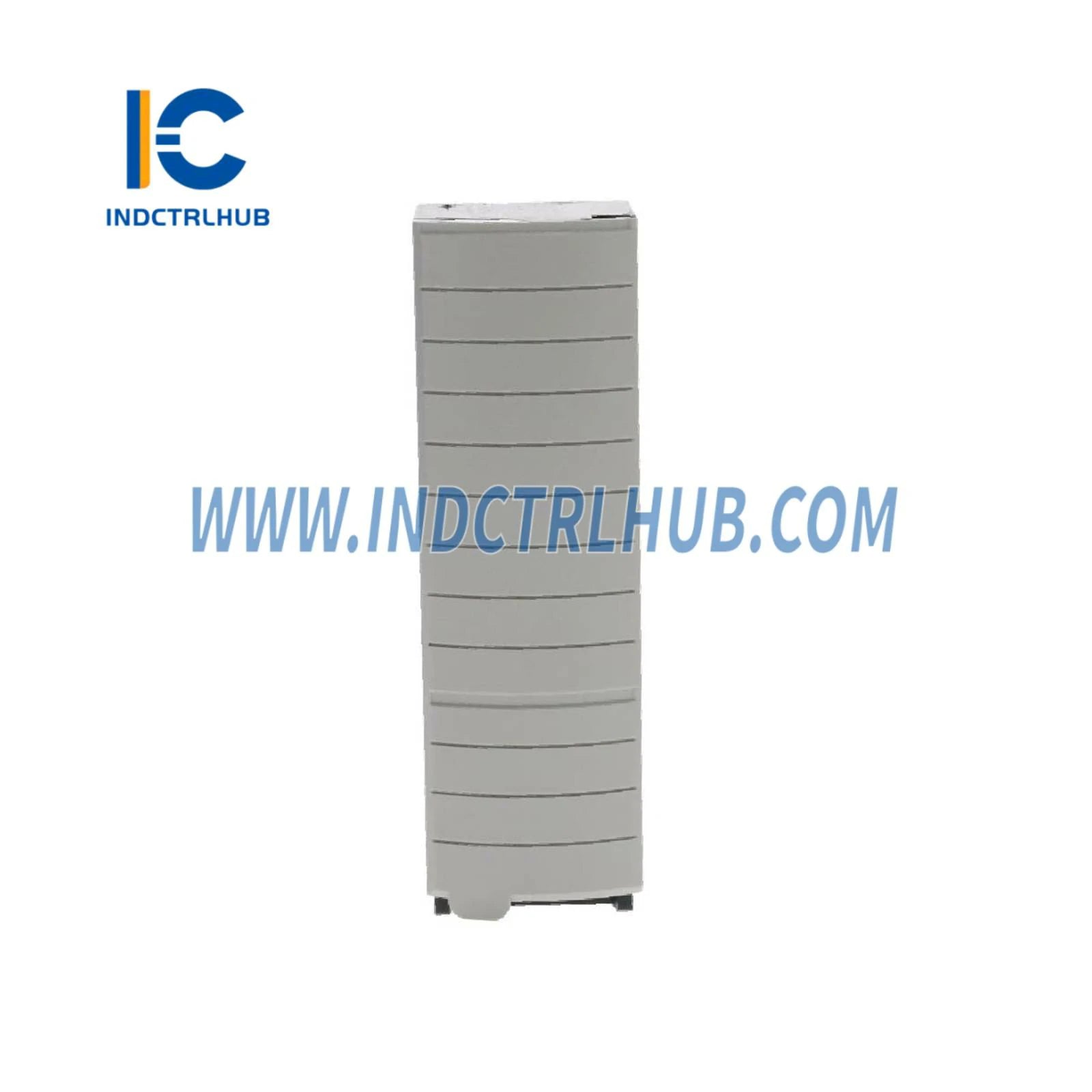

Allen-Bradley 1756-TBCH AC Raqamli I/O Modullari
Allen-Bradley 1756-TBCH AC Raqamli I/O Modullari
Manufacturer: Allen-Bradley
Product No.: 1756-TBCH
Condition:Omborda 1000 ta mavjud
Product Type: AC Raqamli I/O Modullari
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Qo'llab-quvvatlash
- 30-Kunlik Qaytarishlar
- Tez yetkazib berish
Allen-Bradley 1756-TBCH AC Raqamli I/O Moduli
Allen-Bradley 1756-TBCH sanoat avtomatlashtirish tizimlari uchun moʻljallangan AC Raqamli I/O Moduli boʻlib, alohida izolyatsiyalangan kanallar bilan yuqori kuchlanishli raqamli kirish imkoniyatlarini taqdim etadi.
Texnik xususiyatlar
Kirish xususiyatlari
| Xususiyat | Texnik xususiyatlar |
|---|---|
| Kirishlar | 16 ta alohida izolyatsiyalangan |
| Kuchlanish kategoriyasi | 240V AC, 50/60 Hz |
| Ishlash kuchlanish diapazoni | 159_265V AC, 47_63 Hz |
| Nominal Kirish Kuchlanishi | 240V AC, 50/60 Hz |
| Kirish kechikish vaqti (Vintdan orqa panelgacha) |
O‘chirishdan yoqishga: maksimal 10 ms + filtr vaqti (Foydalanuvchi tanlashi mumkin: 1 ms yoki 2 ms) Yoqishdan o‘chirishga: maksimal 8 ms + filtr vaqti (Foydalanuvchi tanlashi mumkin: 9 ms yoki 18 ms) |
| Tok sarfi | 100 mA @ 5.1V 3 mA @ 24V |
| Umumiy orqa panel quvvati | 0.58 Vt |
| Quvvat sarfi (maksimal) | 5.8 W @ 60°C (140°F) |
| Issiqlik tarqalishi | 19.78 BTU/soat |
| O'chirilgan holatdagi kuchlanish (Maks) | 40V |
| O'chirilgan holatdagi oqim (Maks) | 2.5 mA |
| Yoqilgan holat oqimi |
Min: 5 mA @ 159V AC, 60 Hz Maks: 13 mA @ 265V AC, 60 Hz |
| Boshlang‘ich Joriy (Maksimal) | 250 mA |
| Kirish Qarshiligi (Maks) | 20.38 kΩ @ 265V AC, 60 Hz |
Elektr va funksional xususiyatlar
| Parametr | Qiymat |
|---|---|
| Siklik Yangilanish Vaqti | 200 µs _ 750 ms |
| Holat O'zgarishi | Dasturiy ta'minot orqali sozlanadigan |
| Kirishlarning vaqt tamg‘asi | ±200 µs |
| Izolyatsiya Kuchlanishi | 250V (uzluksiz), asosiy izolyatsiya turi, kirishdan orqa panelga va kirishdan kirishga |
| Modul kalitlash | Elektron, dasturiy ta'minot orqali sozlanadigan |
| Olib Tashlanadigan Terminal Blok Uyasi | 1756-TBCH, 1756-TBS6H |
| RTB kalitlash | Foydalanuvchi tomonidan belgilangan mexanik |
| Slot kengligi | 1 |
| Sim toifasi |
Signal portlari: 1-toifa Quvvat portlari: 1-toifa |
| Qopqoq turi | Yo'q (ochiq uslub) |
| Shimoliy Amerika Harorat Kodeksi | T4 |
Atrof-muhit xususiyatlari
| Xususiyat | Texnik xususiyatlar |
|---|---|
| Ishlash harorati | 0_60°C (32_140°F) |
| Ishlamayotgan Harorat | -40 dan +85°C gacha (-40 dan +185°F gacha) |
| Nisbiy namlik | 5_95% (kondensatsiyasiz) |
| Vibratsiyaga chidamlilik | 2 g @ 10_500 Gts |
| Shokga Bardoshlilik (Ishlayotganda) | 30 g |
| Shokga Bardoshlilik (Ishlamayotganda) | 50 g |
Elektromagnit Moslik va Immunitet
| Parametr | Moslik Standarti | Texnik xususiyatlar |
|---|---|---|
| Emissiyalar | IEC 61000-6-4 | - |
| ESD ga chidamlilik | IEC 61000-4-2 |
6 kV (kontakt zaryadlari) 8 kV (havo zaryadlari) |
| Radiatsiyalangan RF Immuniteti | IEC 61000-4-3 |
10V/m 1 kHz sinus to‘lqin bilan 80% AM (30_1000 MHz) 10V/m 900 MHz da 200 Hz 50% impuls 100% AM bilan |
| EFT/B Immuniteti | IEC 61000-4-4 | Signal portlarida 5 kHz da ±4 kV |
| Toshqin O‘tish Immuniteti | IEC 61000-4-5 | ±1 kV chiziq-chiziq (DM) Signal portlarida ±2 kV chiziq-zamin (CM) |
| O‘tkazilgan RF Immuniteti | IEC 61000-4-6 | 1 kHz sinus to‘lqin bilan 10V rms 80% AM (150 kHz_80 MHz) |
