Product Description
Mahsulot tafsilotlari

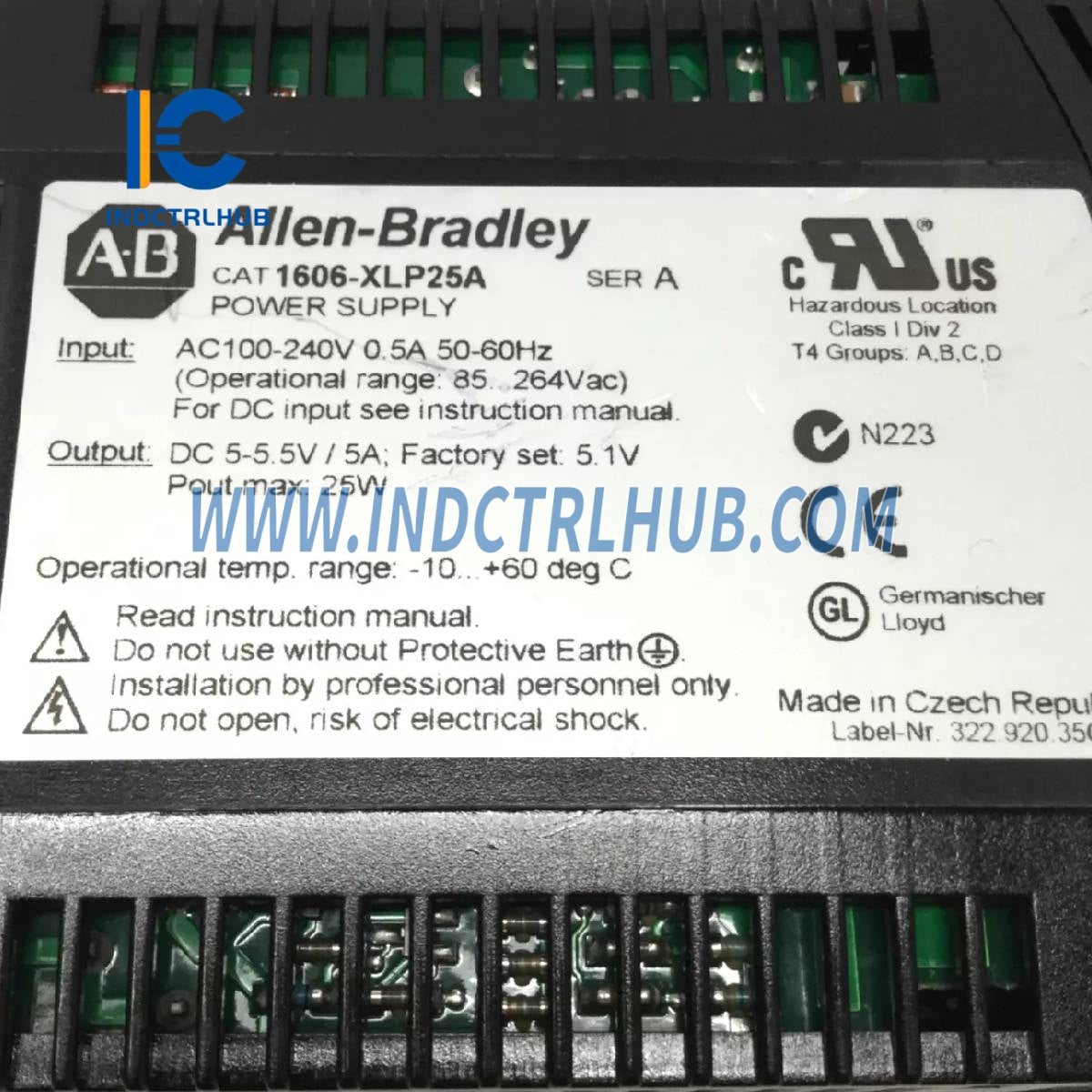

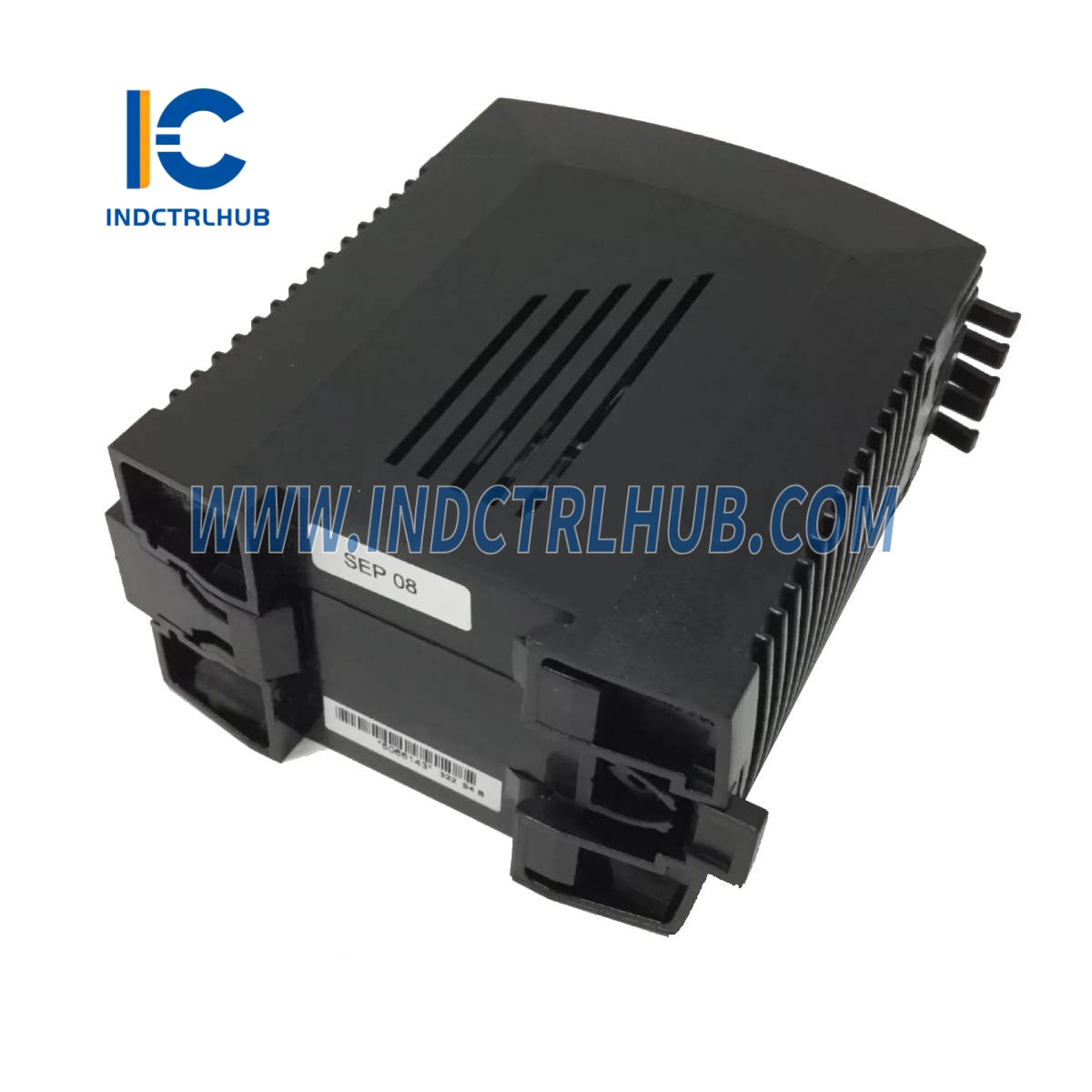

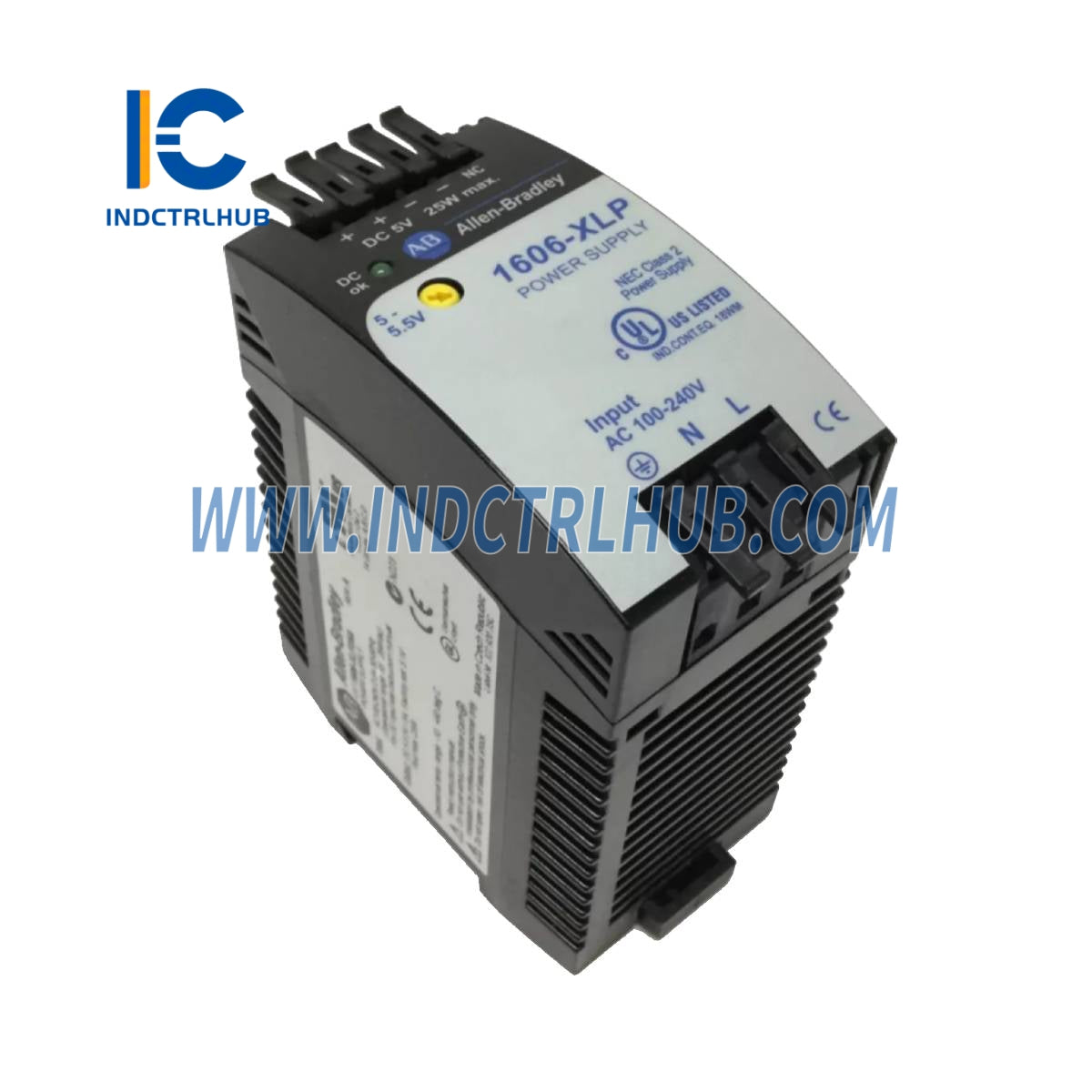

Ishlab chiqaruvchi: Allen-Bradley
Model/Partiya raqami: 1606-XLP25A
Tavsif: Kompakt quvvat manbai, 5VDC chiqish, 5A
Texnik xususiyatlar
Kirish spetsifikatsiyalari
|
Xususiyat |
Tafsilotlar |
|---|---|
|
Kirish kuchlanishi (AC) |
100-240V (Keng diapazon), 47-63Hz |
|
Ruxsat etilgan chegaralar |
AC 85-264V, DC 85-370V |
|
Kirish oqimi |
<0.6A (@ AC 100V, 25W chiqish), <0.35A (@ AC 196V, 25W chiqish) |
|
Tashqi sigortalanish |
Ichki (kirish mumkin bo'lmagan) sigortasi, qo'shimcha himoya talab qilinmaydi |
|
O'tkinchi qarshilik |
750V / 1.3ms (VDE 0160 / W2 standarti) |
|
Ushlab turish vaqti |
>19ms (@ AC 100V, 5.1V / 5A), >107ms (@ AC 196V, 5.1V / 5A), >170ms (@ AC 230V, 5.1V / 5A) |
Chiqish spetsifikatsiyalari
|
Xususiyat |
Tafsilotlar |
|---|---|
|
Chiqish kuchlanishi |
5V - 5.5V (old panel potentsiometri orqali sozlanadi) |
|
Oldindan belgilangan chiqish |
5.1V ±0.5% @ 5A |
|
Kuchlanishni tartibga solish |
Statik <2% Vout, Dinamik ±5% Vout |
|
To'lqin/ Shovqin |
<50mVPP (20MHz kenglik, 50Ω o'lchov) |
|
Ortib ketgan kuchlanishdan himoya (OVP) |
<6.5V |
|
Chiqish shovqini kamaytirish |
EN50081-1 dan past EMI qiymatlari (hatto uzun kabellar >2m bilan) |
|
Belgilangan doimiy yuk |
5A @ 5.1V (konveksiya sovutish bilan) |
|
Quvvat Zaxirasi |
20%-35% (kirish kuchlanishiga bog'liq) |
|
Ortiqcha yuklash xatti-harakati |
To'g'ri V/I xarakteristikasi (kirish kuchlanishiga bog'liq) |
|
Himoya |
Qisqa tutashuv, ortiqcha yuk va ochiq aylana himoyasi |
|
Quvvat orqaga qarshi immunitet |
10V |
|
Ishlash ko'rsatkichi |
Yashil LED |
Samaradorlik va Ishonchlilik
|
Xususiyat |
Tafsilotlar |
|---|---|
|
Samaradorlik |
>80% (@ AC 230V, 5.1V / 5A) |
|
Quvvat yo'qotishlari |
Odatda 6W (@ AC 230V, 5.1V / 5A) |
|
MTBF (Ishonchlilik) |
600,000 soat (Siemensnorm SN 29500, AC 230V, 40°C) |
|
Sifat sinovi |
To'liq yukda burn-in (60°C), 100% funksional test |
Atrof-muhit spetsifikatsiyalari
|
Xususiyat |
Tafsilotlar |
|---|---|
|
Ishlash harorati |
-10°C dan +70°C gacha (cheklovlar qo'llaniladi) |
|
Saqlash/transport harorati |
-25°C dan +85°C gacha |
|
Namlik |
Maks. 95% (kondensatsiyasiz) |
|
Elektromagnit chiqindilar (EME) |
EN 50081-1, B sinfi (EN 55011, EN 55022) |
|
Elektromagnit immunitet (EMI) |
EN 61000-6-2 (EN 55024 ni o‘z ichiga oladi) |
|
Xavfsizlik sertifikatlari |
SELV (EN60950, VDE0100/T.410), PELV (EN50178) |
|
Himoya sinfi |
I sinf (EN60950) / IP20 (EN60529) |
Jismoniy o‘lchamlar va o‘rnatish
|
Xususiyat |
Tafsilotlar |
|---|---|
|
Korpus |
Bardoshli plastik korpus, IP20 |
|
O'lchamlari (K x B x Ch) |
45 x 75 x 91 mm (+ DIN Rel), terminallar bilan chuqurlik: 98 mm |
|
Og'irlik |
240g |
|
Sovutish |
Tabiiy konveksiya (ventilyator talab qilinmaydi) |
|
O'rnatish |
DIN-Rel (TS35/7.5 yoki TS35/15) |
|
Ventilyatsiya uchun bo‘sh joy |
Ventilyatsiya panjarasi bo‘lgan tomonlarda 25mm tavsiya etiladi |
|
Ulanish turi |
Bahor qisqichli terminallar (vibratsiyaga chidamli va texnik xizmat talab qilmaydi) |
|
Sim o'lchami |
Strandlangan 28-12 AWG (0.3-2.5mm²), Qattiq 28-12 AWG (0.3-4mm²) |
|
Simni oqlash uzunligi |
6mm (0.24 dyuym) tavsiya etiladi |
