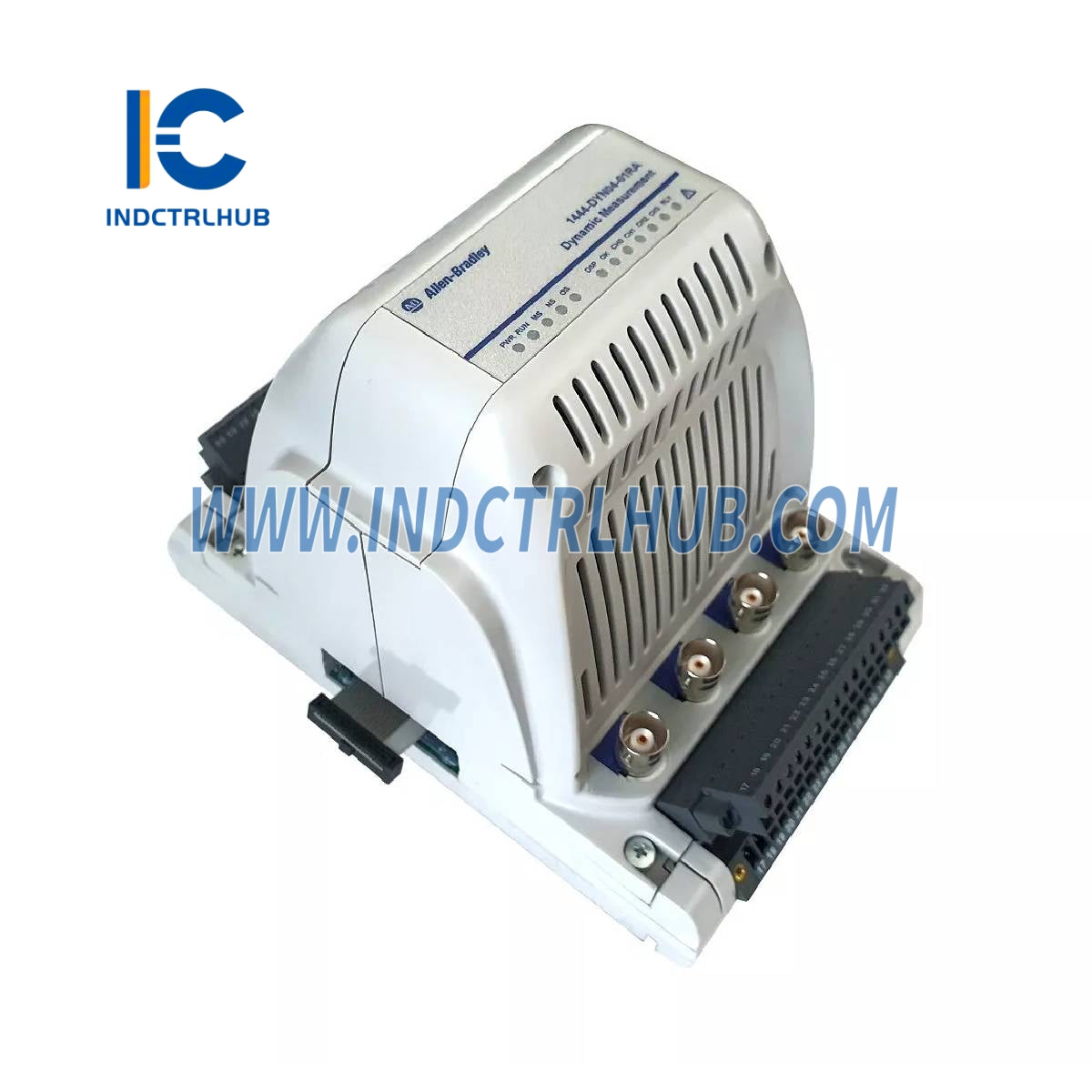

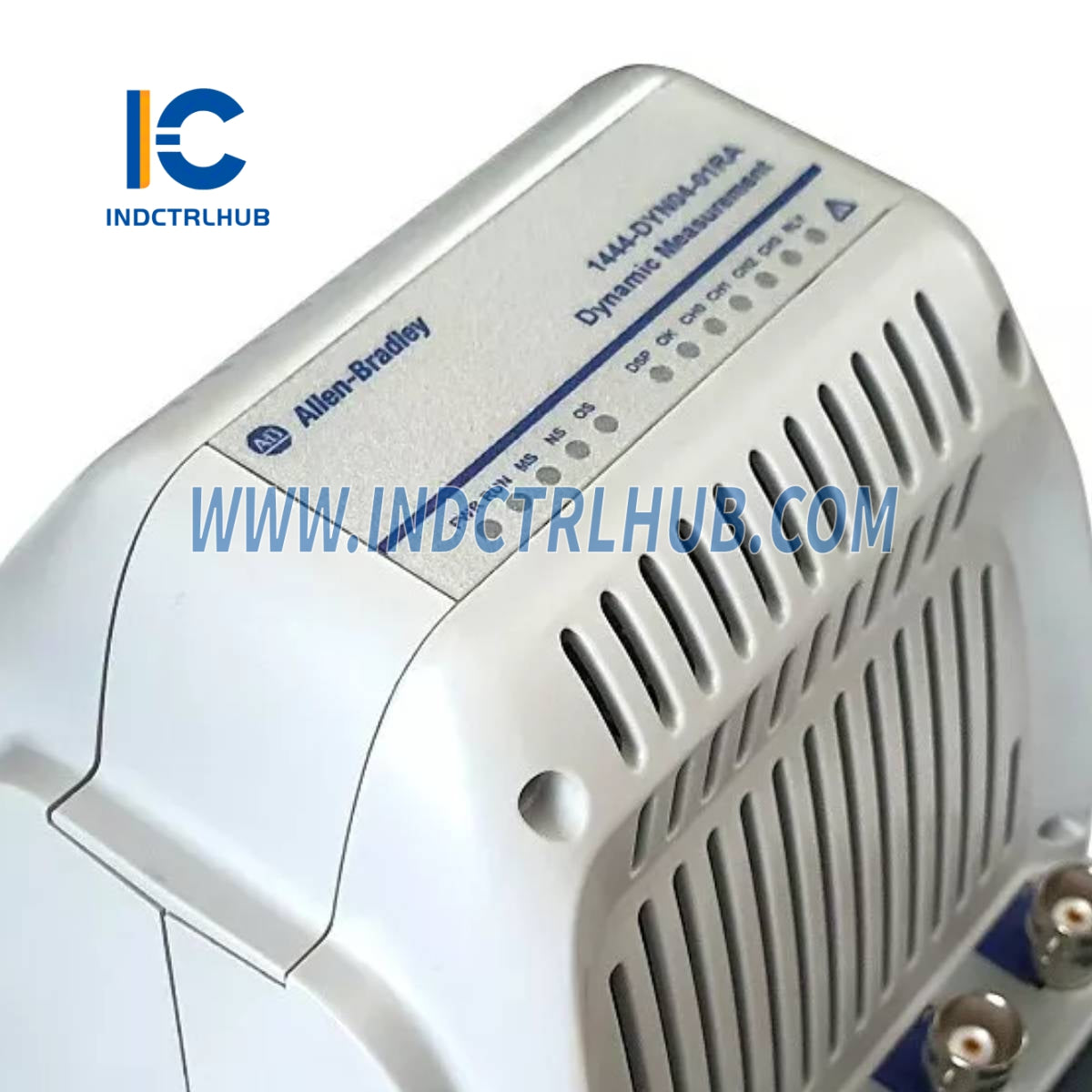

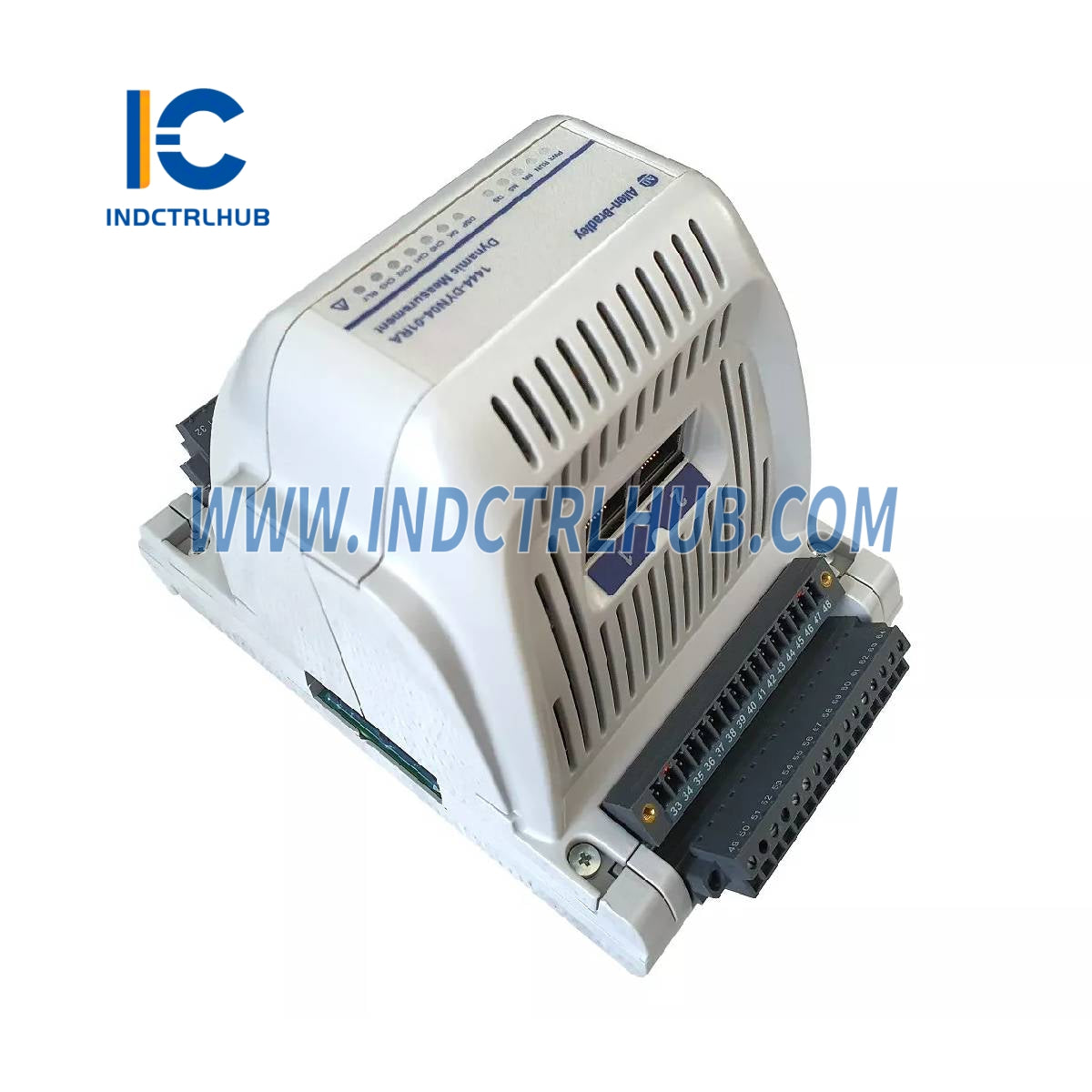

ALLEN BRADLEY 1444-DYN04-01RA Dynamix 1444 Seriyasi Monitoring Moduli

Ishlab Chiqaruvchi

Allen-Bradley

Model/Qism Raqami

1444-DYN04-01RA

Tavsif

Dynamix 1444 seriyali monitoring moduli

Kirishlar soni

4

Qo'llab-quvvatlanadigan sensor turlari

ICP akselerometrlar (CCS), dinamik bosim transduserlari, juft sensorlar (tezlanish + harorat), eddy tok proba tizimlari (-24V DC), o'z-o'zini quvvatlaydigan sensorlar, kuchlanish signallari

Transduser musbat quvvati

Doimiy joriy: 4 mA @ 24V, kuchlanish tartibga solingan: 24V/25 mA

Transduser manfiy quvvati

Kuchlanish tartibga solingan: -24V/25 mA

Kuchlanish oralig'i

±24V DC

Izolyatsiya

Izolyatsiyasiz, yagona uchli analog kirishlar

Impedans

>100 kΩ

Himoya

Teskari polaritet

Nosozlik aniqlash mexanizmi

-24V ta'minlangan sensorlar uchun bias darajasi yuqori/past chegaralar, joriy threshold darajasini monitoring qilish

Aniqlash tezligi

Tez va ishonchli nosozlik aniqlash uchun apparat asosida amalga oshirilgan

Konvertor

24-bit

Aniqlik

±0.1% (odatda)

Aniqlik

3 µV (nazariy)

Dinamik Oraliq

80 dBfs (0.01% FS), odatda 90 dBfs

Namuna olish tezligi

2 Kanal: 93 kS/s, 4 Kanal: 47 kS/s

Kirishlar soni

2

Terminal Kirishlari

Ichki tortish rezistori bilan TTL sinfi (5V DC)

Mahalliy Bus Kirishlari

Signal va TX holati uchun opto-izolyatsiyalangan TTL kirish

Aniqlash chegarasi

Qattiq (-2.5V DC)

Transduser Holati

Faqat mahalliy bus kirishlari

Himoya

Teskari polaritet

Raqamli Kirishlar (2)

TTL sinfi, izolyatsiyasiz, 32V DC, har bir chiqishda maksimal 15 mA

Raqamli Chiqishlar (2)

Opto-izolyatsiyalangan ochiq-kollektor, 32V DC, har bir chiqishda maksimal 15 mA

Ilovalar

Tripni to'xtatish/aylanib o'tish, signal/reléni tiklash, signal SPM/eshik nazorati, modul holati, takometr holati, transduser holati, ovoz berilgan signal holati

BNC Chiqishlari

Asboblarga vaqtinchalik ulanishlar uchun, qarshilik: 100 Ω, himoya: ESD/EFT

Terminal pinlari

Doimiy ulanishlar uchun, qarshilik: 100 Ω, himoya: ESD/EFT, to'lqin

Buferli chiqish quvvati

≈0.8 Vt

Ulanishlar

2 ta terminal pinlari

Joriy iste'moli

24V da 411 mA (18…32V da 546…319 mA)

Quvvat iste'moli

11.5 Vt

Isroflanish

9 Vt

Zaxira quvvat

Ikki dona 18…32V DC, maksimal 8 A SELV quvvat manbai kirishlari

Quvvatni nazorat qilish

Kuchlanish darajalari nazorat qilinadi, holat jarayon ishlash indikatorlari va boshqaruvchi kirishlari (I/O) orqali ko'rsatiladi

Ethernet, quvvat, yer, AUX avtobusi orasida

50V (uzluksiz), asosiy izolyatsiya

Signal portlari, quvvat, yer, AUX avtobusi orasida

50V (uzluksiz), asosiy izolyatsiya

Rele portlari va tizim orasida

250V (uzluksiz), asosiy izolyatsiya

Rele portlari orasida

60 soniya davomida 1500V AC da sinovdan o'tkazilgan

Boshqa portlar

707V DC da 60 soniya davomida sinovdan o'tkazilgan

EFT/B Immuniteti (IEC 61000-4-4)

±2 kV 5 kHz da (himoyasiz quvvat, himoyalangan signal, Ethernet), ±3 kV 5 kHz da (himoyasiz rele)

Shoshilinch o'zgarishlarga qarshi immunitet (IEC 61000-4-5)

±1 kV chiziq-chiziq (DM), ±2 kV chiziq-zamin (CM) (quvvat va rele), ±2 kV chiziq-zamin (CM) (signal va Ethernet)

Terminal baza talabi

1444-TB-A

Olib tashlanadigan plagin ulanish to'plamlari

Modul bahori: 1444-DYN-RPC-SPR-01, Vint: 1444-DYN-RPC-SCW-01

Terminal baza plagin ulanish to'plamlari

Bahor: 1444-TBA-RPC-SPR-01, Vint: 1444-TBA-RPC-SCW-01

Terminal bazasisiz o'lchamlari (B x K x Ch)

153.8 x 103.1 x 100.5 mm (6.06 x 4.06 x 3.96 in.)

Terminal bazasi bilan o'lchamlari (B x K x Ch)

157.9 x 103.5 x 126.4 mm (6.22 x 4.07 x 4.98 in.)

Terminal bazasisiz og'irligi

400 g (0.88 lb)

Terminal bazasi bilan og'irligi

592 g (1.31 lb)
