Product Description

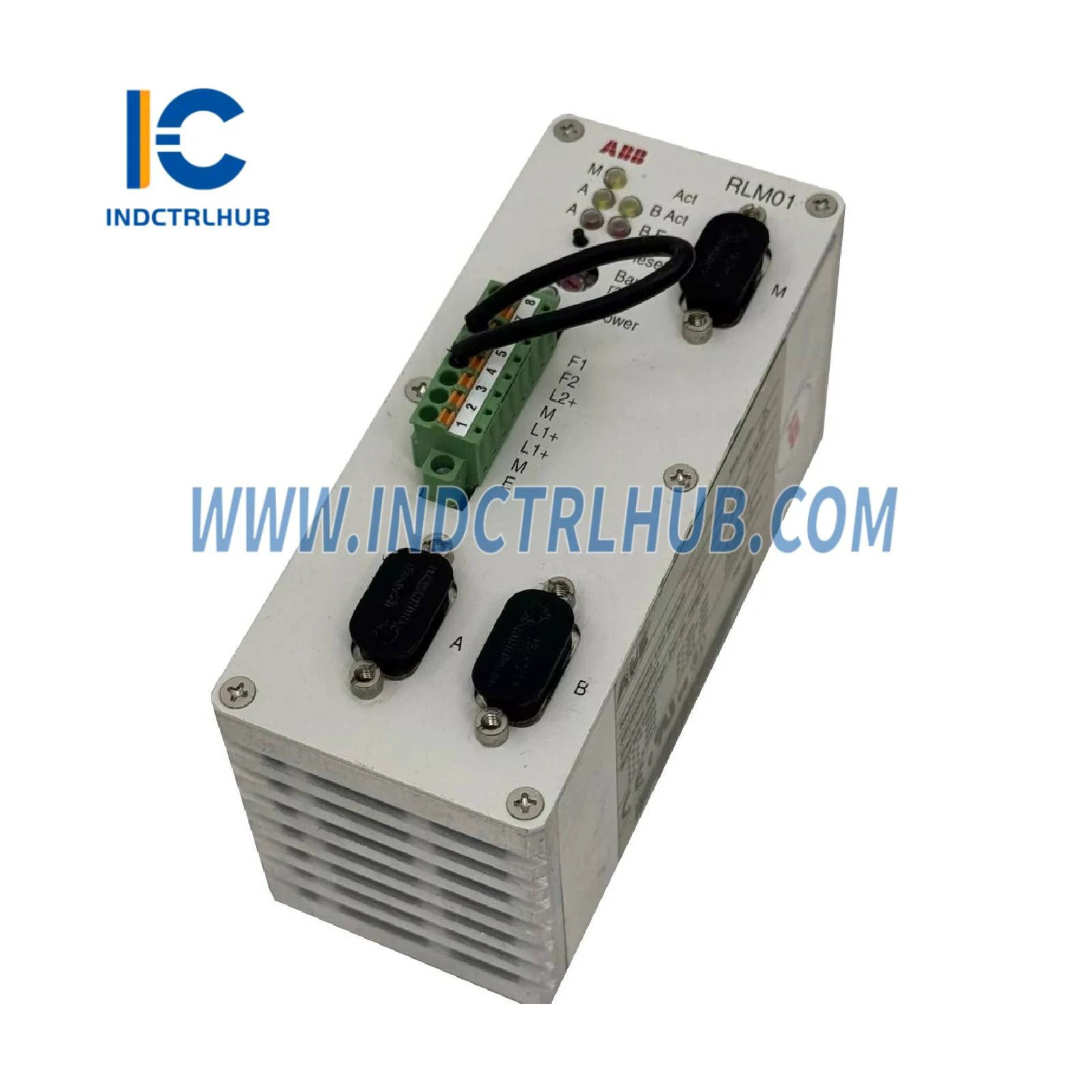

RLM01 uchun texnik ma'lumotlarning umumiy ko'rinishi
Umumiy xususiyatlar
- PROFIBUS portlari: Uchta
- PROFIBUS konfiguratsiyasi uchun shaffoflik: Slave manzili talab qilinmaydi
- Qo'llab-quvvatlanadigan uzatuv tezliklari: 9.6 Kbps dan 12 Mbps gacha
- PROFIBUS mijozlarining maksimal soni: 31 gacha (takrorlovchilar, optik-elektrik bilan kengaytirilishi mumkin)
- Xato signallash: Old panelda LED va signal kontakti
- Diagnostika xabarlari: 8-pin terminal stripda o'qilishi mumkin
-
Sertifikatlar:
- CE, UL va CSA sertifikatlangan
- Dengiz uchun «Germanischer Lloyd» tur sertifikati
Seriyali interfeyslar
- Ulanishlar: A, B va M
- Uzatuv tezligi: 9.6 Kbps dan 12 Mbps gacha
- Tur: RS 485
- Ulanish: 9-pin Sub-D ulanishi
- Elektr izolyatsiyasi: VDE 0110, funksional izolyatsiya
- Sinov kuchlanishi: 500 Veff
- Qurilma himoya sinfi: 3
Ma'lumot telegrammasi kechikishi
- A/B → M: 1 Bit times [us] + 0.6 us
- M → A/B: 4 Bit times [us] + 0.6 us
Quvvat ta'minoti
- Operating Voltage: 24 VDC (+20 .. +33 V)
- Power Consumption: Odatda 24 V da 150 mA
- Power Loss: Taxminan 3.6 W
- Connection: 8-pin terminal strip
- Wire Cross Section: 0.14 ... 1.5 mm²
Atrof-muhit sharoitlari
- Operating Temperature: 0 ... 50°C
- Transport/Storage Temperature: -30 ... 85°C
- Relative Humidity: Ish paytida kondensatsiyasiz maksimal 75%
Signal Kontakt
- Function: Xatolik yuz berganda ochish
- Switching Voltage: < 60 VDC
- Switching Current: Maks. 1A
Dizayn
- Dimensions: 134 x 56 x 70 mm (B, E, C)
- Weight: 330 g
- Protection: IP 20
- Attachment: DIN montaj relsi, 35 mm
Sertifikatlar
- USA: UL
- Canada: CSA
- Europe: CE
- Ships and Maritime Systems: Germanischer Lloyd (Category A, B, C, D) bilan 24 VDC quvvat filtri (Surge)
