Product Description
🔹 Genel Bilgiler
|
Üretici |
Yokogawa |
|---|---|
|
Model/Parça Numarası |
SDV531-S23/D4A00 S3 |
|
Tanım |

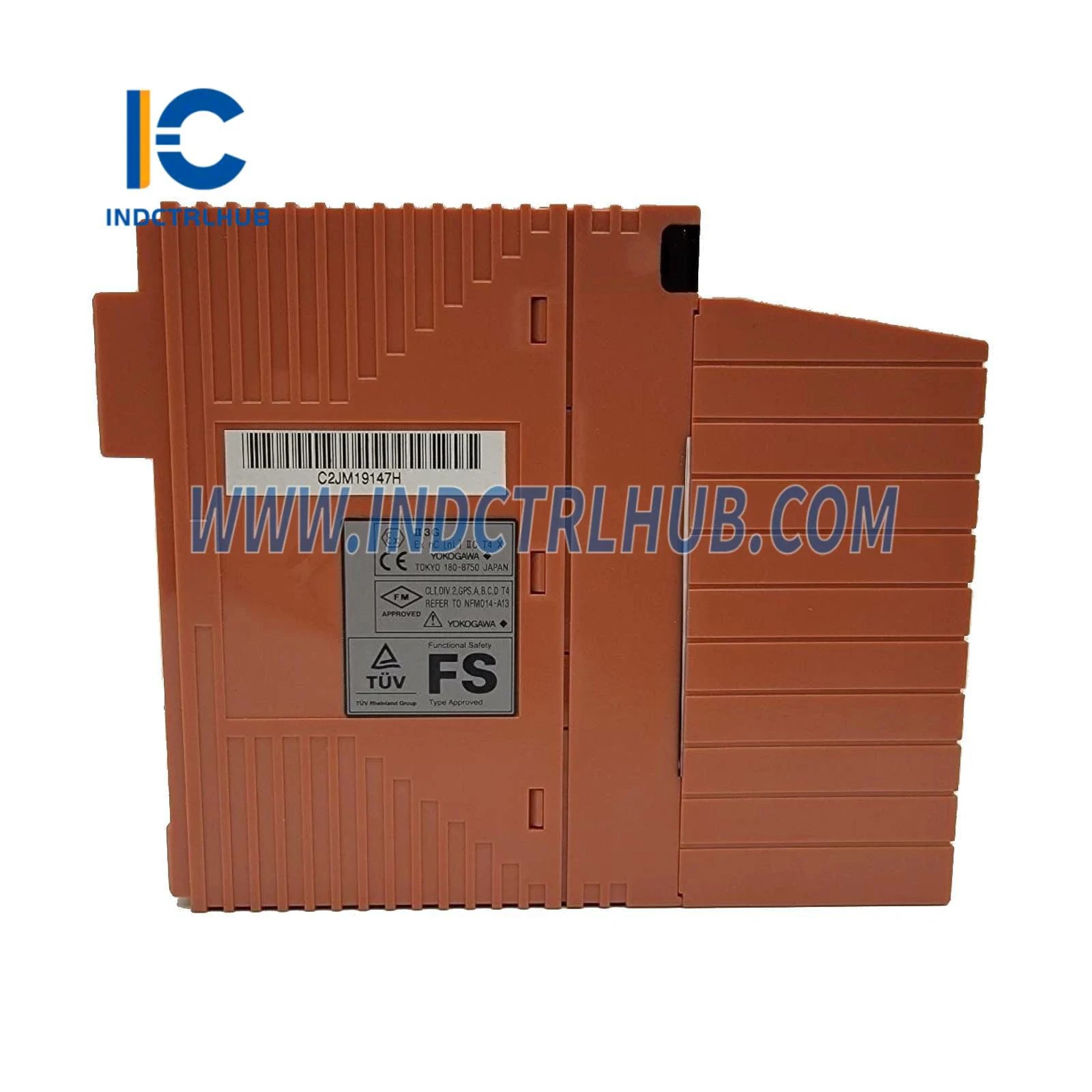

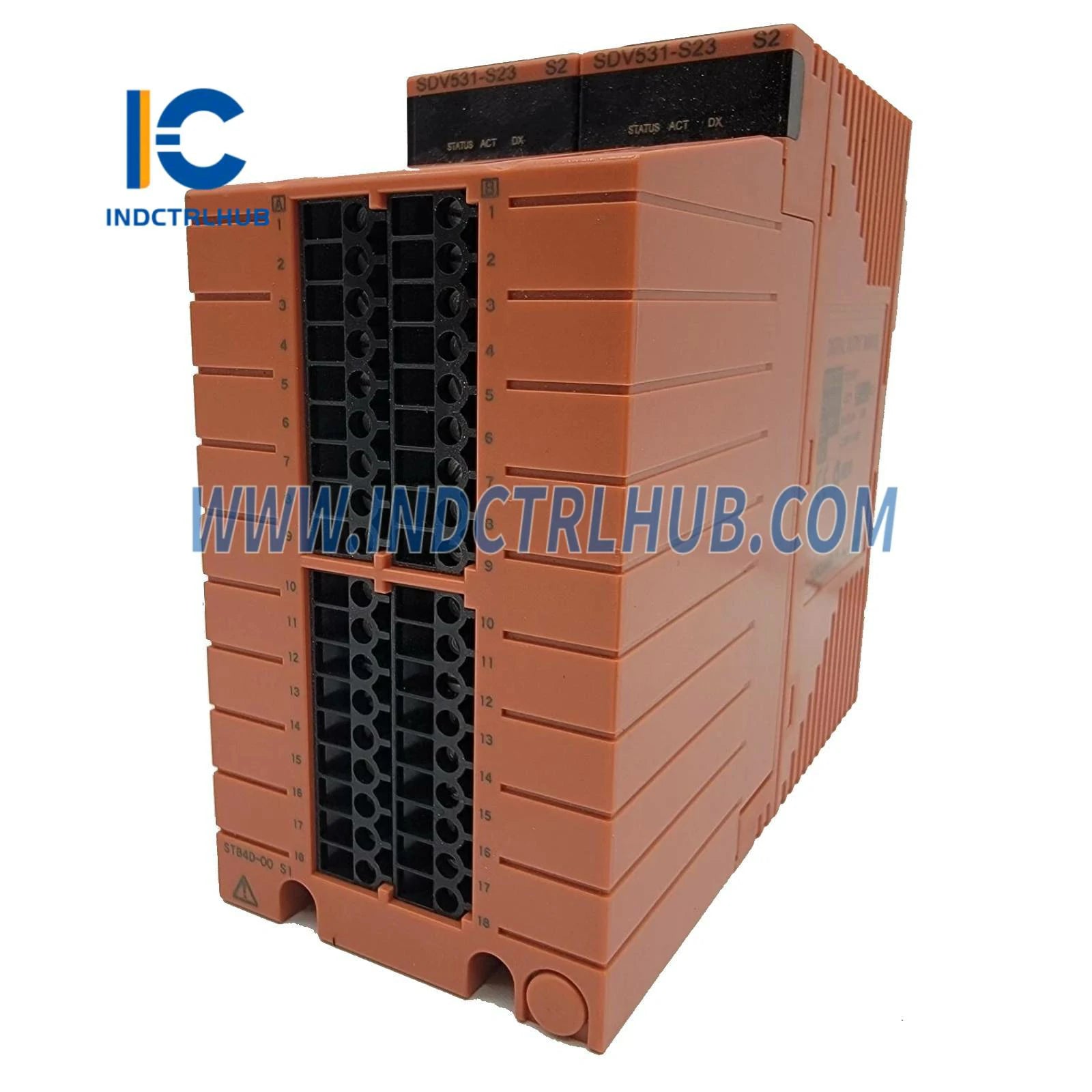

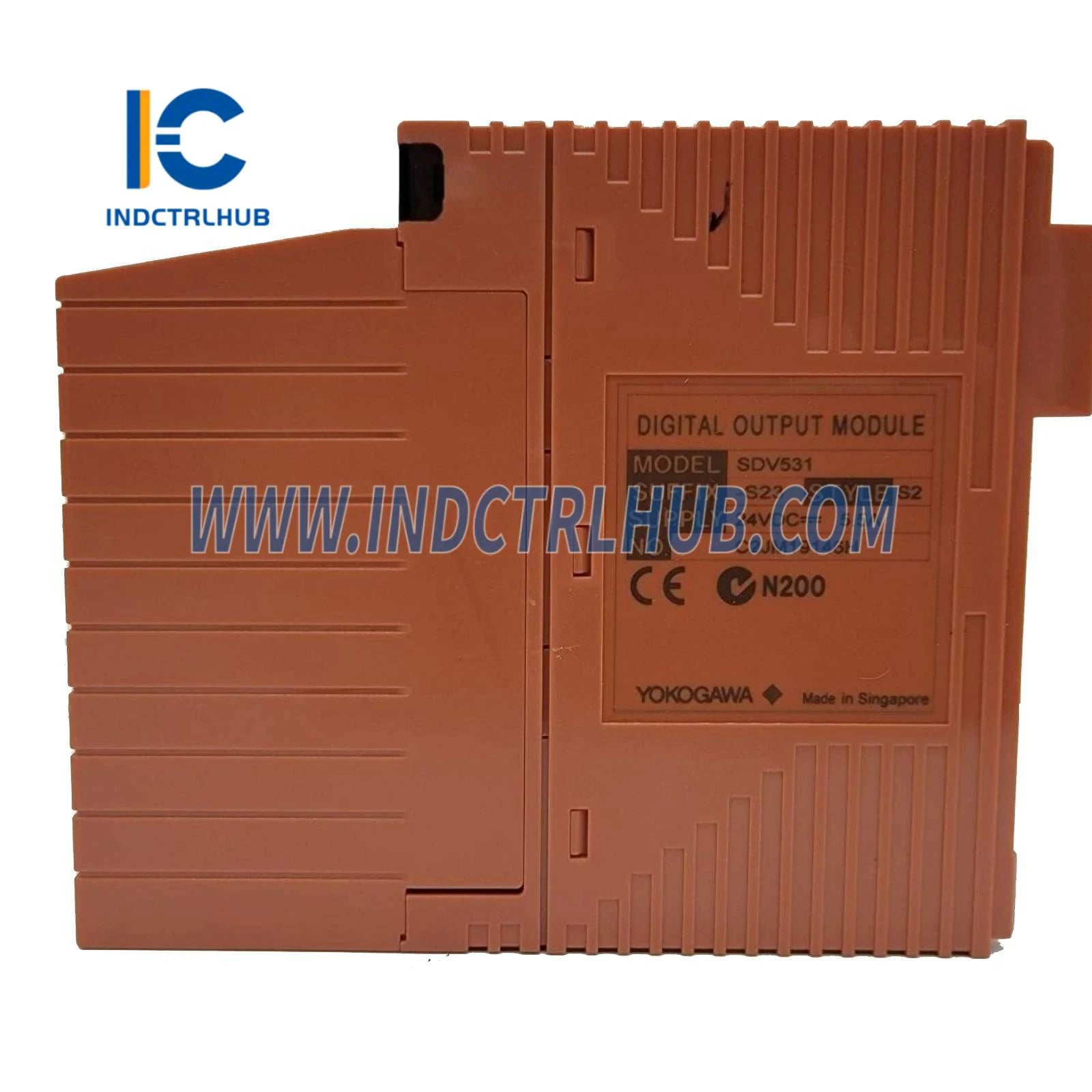

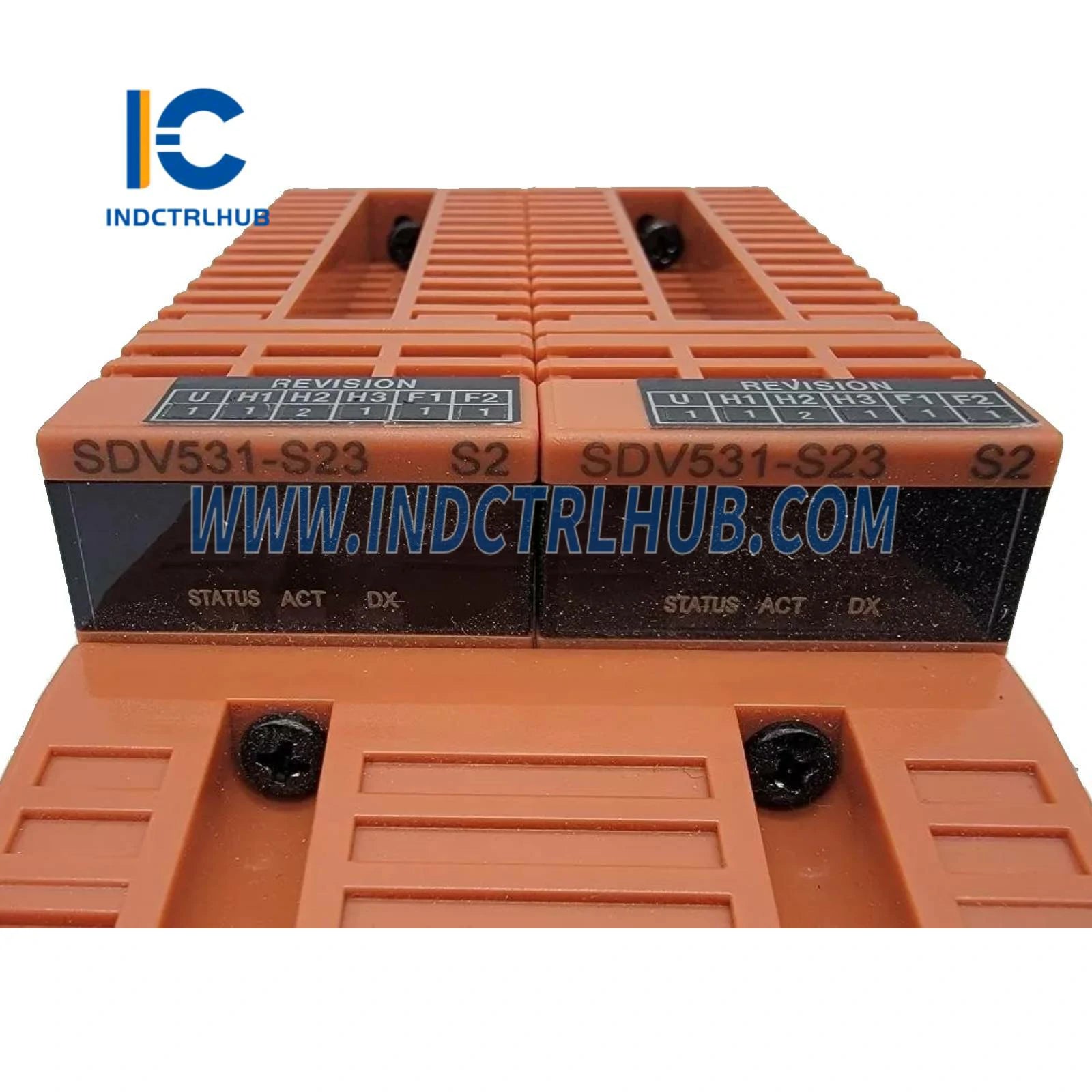

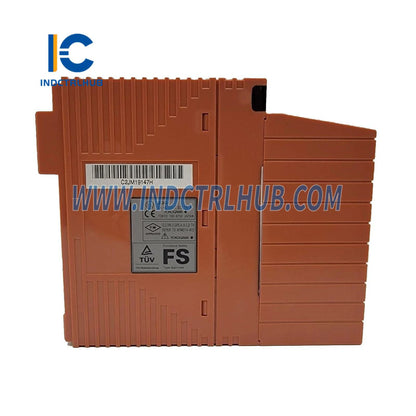

8 Kanallı Dijital Çıkış Modülü (24 V DC, İzole) |
🔹 Teknik Özellikler
|
Öğe |
Şartname |
|---|---|
|
Örnek |
SDV531 |
|
Çıktı Sayısı |
8 kanallı, modül izolasyonu |
|
Çıkış Voltajı |
24V Doğru Akım |
|
Çıkış Voltaj Düşüşü |
≤ 1V |
|
Harici Güç Kaynağı Değerlendirmesi |
24 V DC, ≥ 5 A |
|
Harici Güç Kaynağı Aralığı |
24 V DC +20% / –10% |
|
Maksimum Sızıntı Akımı |
1.6 mA (çıkış kapalıyken) |
|
Çıktı Biçimi |
Güncel kaynak |
|
Maksimum Yük Akımı |
0.6 A/çıkış hattı (8 kanal için toplam maksimum 4.8 A) |
|
Minimum Yük Akımı |
35mA |
|
Yük Direnci Aralığı |
40 ila 685 Ω |
|
Çıkış Yanıt Süresi |
≤ 30 ms |
|
Dayanım Gerilimi |
Çıkış sinyal hatları ile sistem (ortak negatif hatlar) arasında 2 kV AC (1 dakika) |
|
Mevcut Tüketim |
280 mA max (5 V DC), 140 mA max (24 V DC) |
|
Ağırlık |
Yaklaşık 0,28 kg (basınç kelepçesi veya MIL kablosu) Yaklaşık 0,34 kg (arayüz adaptörü ile) |
|
Dış Bağlantılar |
Basınç kelepçeli terminal, MIL kablo veya sinyal kablosu (AKB331/AKB651) |
🔹 Model ve Sonek Kodu Dağılımı
|
Örnek |
Tanım |
|---|---|
|
SDV531 |
Dijital Çıkış Modülü (8 kanallı, 24 V DC, İzoleli) |
Sonek Kodları
|
Sonek |
Tanım |
|---|---|
|
-S |
Standart tip |
|
2 |
Sinyal kablosu arayüz adaptörü (patlamaya karşı korumasız) |
|
3 |
ISA Standard G3 ile, sıcaklık aralığı –20 ila 70 °C |
Seçenek Kodları
|
Seçenek Kodu |
Tanım |
|---|---|
|
/D4A00 |
Çift yedekli basınçlı klemens bloğu (darbe emici olmadan) [STB4D-00] |
|
/S3 |
ISA G3 veya sistem-özgü yapılandırmayla ilgili varsayılan atama |
