Product Description
Ürün Genel Bakışı

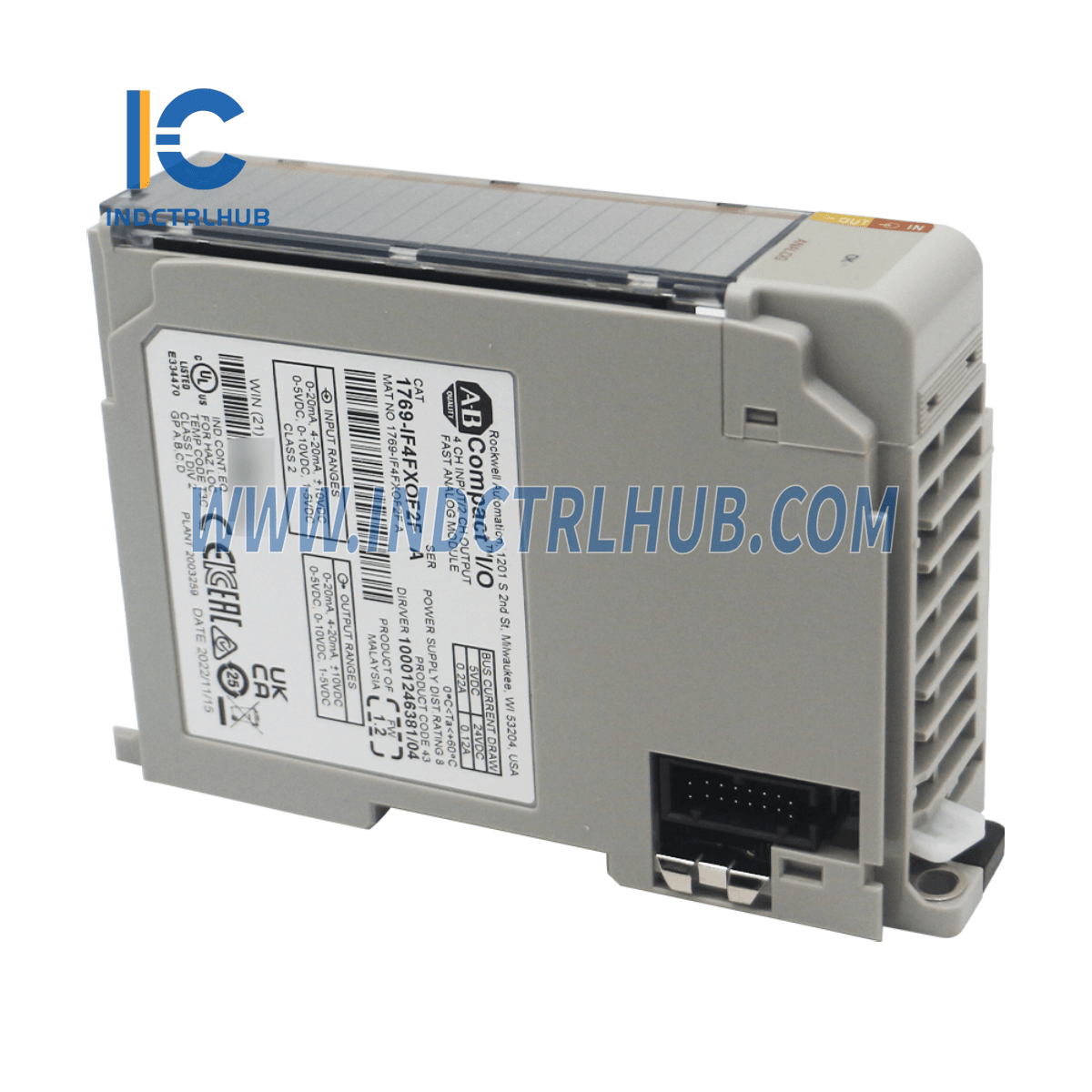

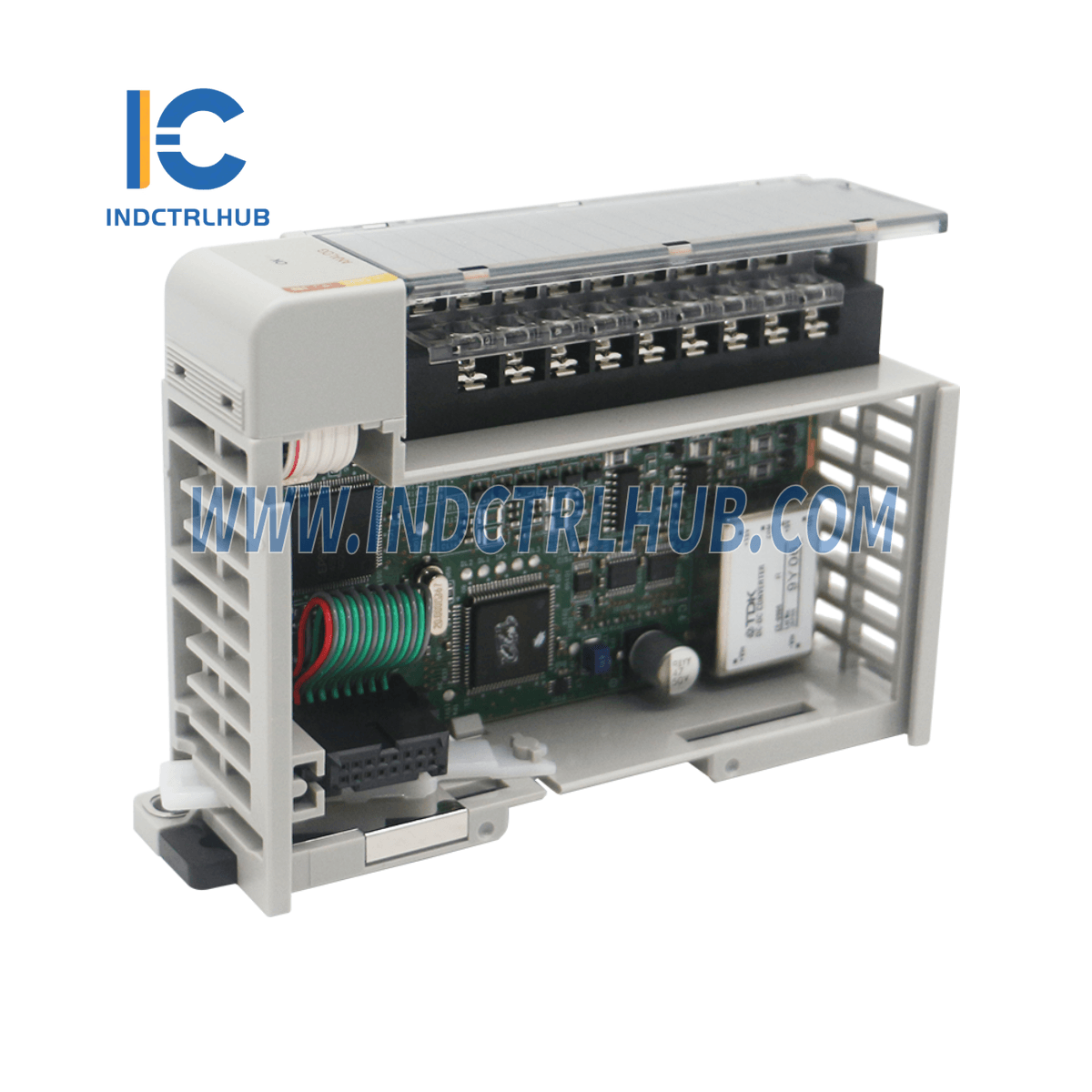

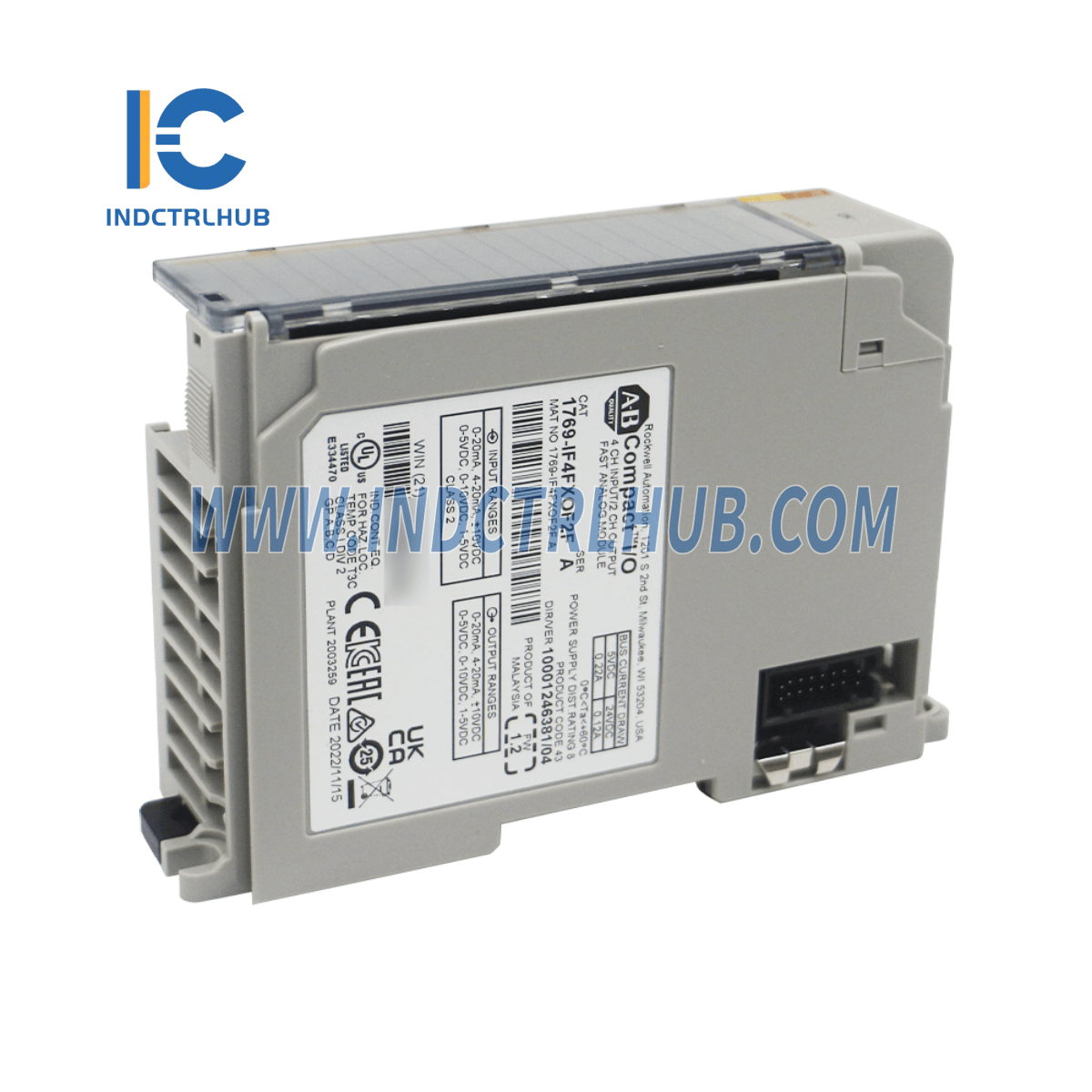

- Üretici: Allen-Bradley
- Model/Yedek Parça Numarası: 1769-IF4FXOF2F
- Model Tipi: CMPLX 6 Noktalı Yüksek Hızlı Analog Giriş/Çıkış Modülü
Teknik Şartlar
Genel Şartlar
| Bağlanmak | Şartname |
|---|---|
| Akım Çekimi @ 5.1V | 220mA |
| Akım Çekimi @ 24V | 120mA |
| Isı Dağılımı (Maks) | 3.39 inç |
| Ağırlık (Yaklaşık) | 290 gr (0,64 lb) |
| Boyutlar (YxGxD) | 118 x 35 x 87 mm (4.65 x 1.38 x 3.43 in.) |
| Montaj Sekmeleri ile Yükseklik | 138 mm (5,43 inç) |
| Yuva Genişliği | 1 |
| Modül Yerleşimi | DIN Ray veya Pano Montajı |
| Güç Kaynağı | 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 |
| Güç Kaynağı Mesafe Derecelendirmesi | 8 Modül |
| Terminal Vida Torku | 0,68 N•m (6 lb•inç) |
| Tutma Vida Torku | 0.46 N•m (4.1 lb•in) |
| Tel Boyutu | 22–14 AWG (Katı), 22–16 AWG (İplikli) |
| Tel Tipi | -90°C (194°F) ile |
| Kapsama Tipi Derecelendirmesi | Hiçbiri (Açık Stil) |
Giriş Özellikleri
| Bağlanmak | Şartname |
|---|---|
| Girişler | 4 (Farklı veya Tek Uçlu) |
| Giriş Aralığı | ±10V, 0–10V, 0–5V, 1–5V, 0–20mA, 4–20mA |
| Tam Ölçekli Aralık | ±10.5V, -0.5…10.5V, -0.5…5.25V, 0.5…5.25V, 0…21mA, 3.2…21mA |
| Dönüştürücü Türü | Sürekli Yaklaşım |
| Çözünürlük | 14 bit (Unipolar), 14 bit artı işaret (Bipolar) |
| Doğruluk (@ 25°C) | Akım: ±%0.2 tam ölçek, Voltaj: ±%0.15 tam ölçek |
| Sıcaklıkla Doğruluk Kayması | Akım: ±0.0045% °C başına, Voltaj: ±0.003% °C başına |
| Ortak Mod Voltaj Aralığı | ±10V DC maksimum her kanal için |
| Ortak Mod Reddi | >70 dB @ 50Hz ve 60Hz, 10Hz filtresi seçildiğinde |
| Giriş Empedansı | Akım: 250Ω, Voltaj: 220kΩ |
| Aşırı Yük Koruması | Akım: ±32mA sürekli, ±7.6V DC; Voltaj: ±30V DC sürekli, 0.1mA |
| Yalıtım Voltajı | 500V AC veya 710V DC 1 dk (nitelik testi) |
Çıktı Özellikleri
| Bağlanmak | Şartname |
|---|---|
| Çıktılar | 2 (Tek Uçlu) |
| Çıkış Aralığı | ±10V, 0–10V, 0–5V, 1–5V, 0–20mA, 4–20mA |
| Tam Ölçekli Aralık | ±10.5V, -0.5…10.5V, -0.5…5.25V, 0.5…5.25V, 0…21mA, 3.2…21mA |
| Çözünürlük | 13 bit (Unipolar), 13 bit artı işaret (Bipolar) |
| Dönüşüm Oranı | 1ms (Maks, Tüm Kanallar) |
| Adım Tepkisi (%63) | 2.0ms |
| Gerilim Çıkışındaki Mevcut Yük | Maksimum 10mA |
| Dirençli Yük | Akım: 0–500Ω, Voltaj: 1kΩ veya daha büyük |
| İndüktif Yük (Maks) | Akım: 0.1mH, Voltaj: 1µF |
| Doğruluk (@ 25°C) | Akım: ±%0.2 tam ölçek, Voltaj: ±%0.3 tam ölçek |
| Sıcaklıkla Doğruluk Kayması | Akım: ±0.0058% °C başına, Voltaj: ±0.0086% °C başına |
| Çıkış Dalgalanması | 0–50 kHz'de ±0,05% |
| Kısa Devre Koruması | Evet (Maksimum 50mA) |
| Çıkış Aşırı Voltaj Koruması | Evet |
| Yalıtım Voltajı | 500V AC veya 710V DC 1 dk (nitelik testi) |
