Product Description
🔹 Genel Bilgiler
|
Üretici |
Allen-Bradley |
|---|---|
|
Model/Parça Numarası |

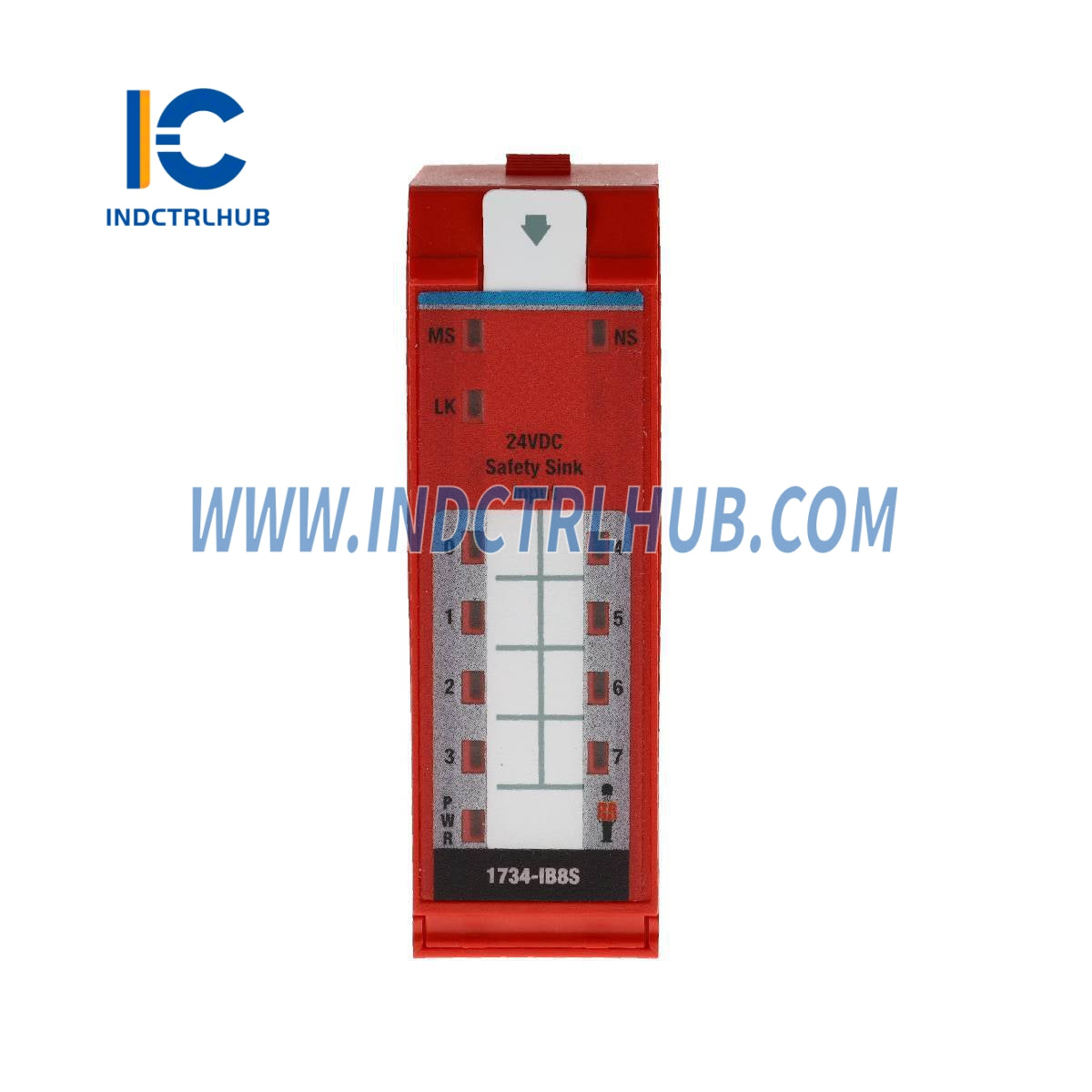

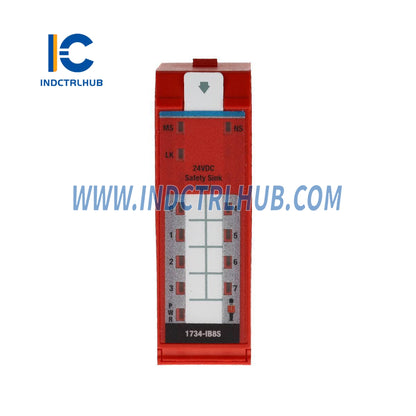

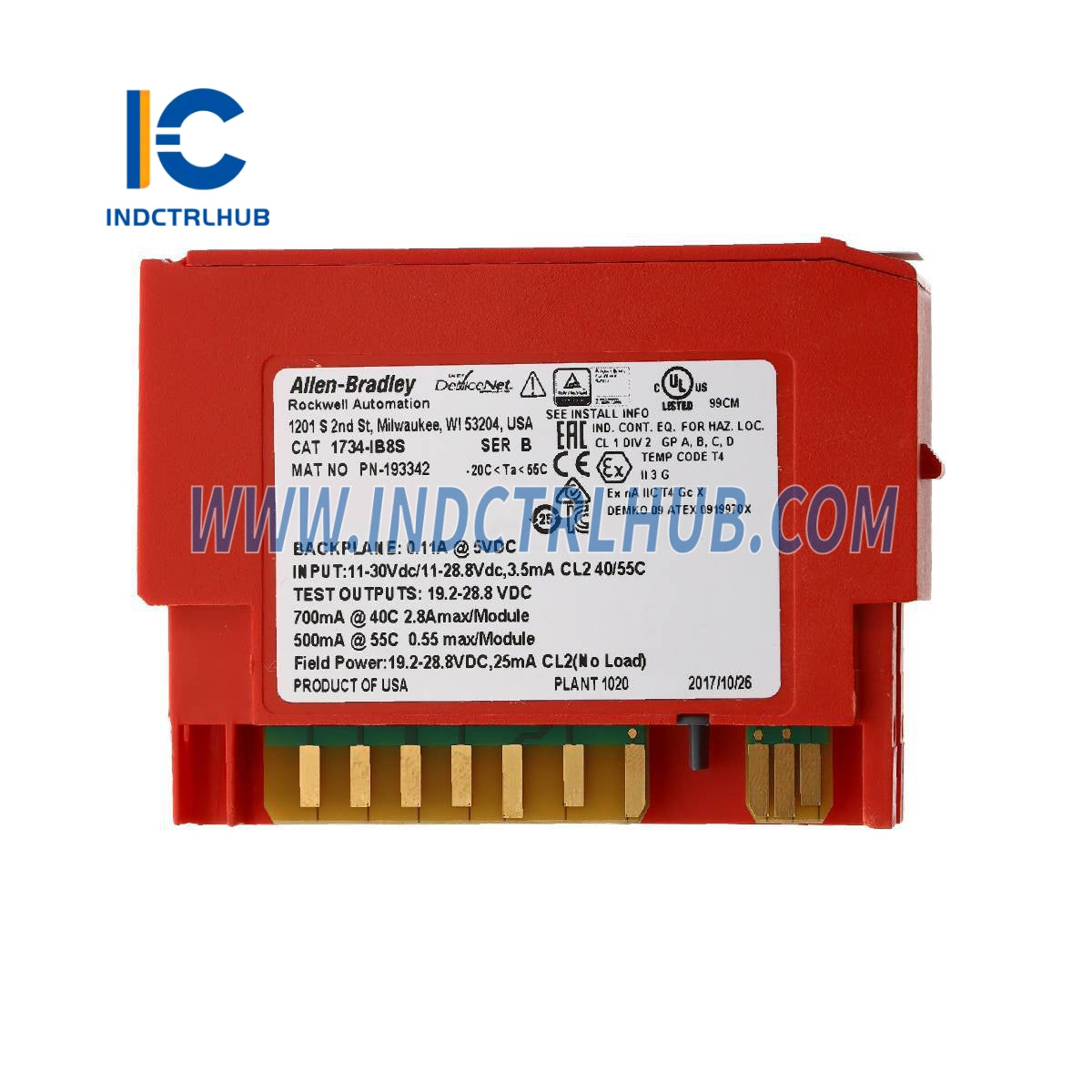

1734-IB8S/B |
|
Tanım |
POINT I/O Güvenlik Giriş Modülü – 8 Giriş, Düşürme |
🔹 Teknik Özellikler
Nabız Testi Çıkışı
|
Bağlanmak |
Değer |
|---|---|
|
Çıktı Türü |
Mevcut kaynak |
|
Kaynak Sayısı (T0, T1M, T2, T3M) |
4 |
|
Test Çıkış Akımı (Her Çıkış Noktası) |
0,7 A maksimum |
|
Modül Başına Test Çıktılarının Toplam Akımı |
2.8 A @ 40 °C (104 °F) |
|
Artık Voltaj, Max |
1.2V |
|
Çıkış Kaçak Akımı, Maks |
0,1 mA |
|
Kısa Devre Koruması |
Evet |
|
Maksimum Akım (Susturma Lambasını Kontrol Ettiğinde) |
25mA |
|
Min Akım (Susturma Lambasını Kontrol Ettiğinde) |
5mA |
Güvenlik Çıktısı
|
Bağlanmak |
Değer |
|---|---|
|
Modül Başına Çıktılar |
8 |
|
Çıktı Türü |
Mevcut kaynak |
|
Çıkış Akımı (Her Çıkış Noktası) |
1 A maksimum |
|
Rezidüel Voltaj (Düşüş) |
<0,6V |
|
Sızıntı Akımı, Max |
0,1 mA |
|
Kısa Devre Tespiti |
Evet (kısa yüksek, düşük ve çapraz devre arıza tespiti) |
|
Kısa Devre Koruması |
Elektronik |
|
Modül Başına Çıktıların Toplam Akımı |
8 A (her terminal tabanı için 4 A) @ 40 °C (104 °F) |
|
Galvanik İzolasyon (Mantıktan G/Ç) |
50V seviyesi |
|
Test Edilen Voltaj |
500V AC veya 707V DC için 1 dk |
|
Tepki Süresi |
<6,2 ms |
🔹 Fiziksel ve Çevresel Özellikler
|
Bağlanmak |
Değer |
|---|---|
|

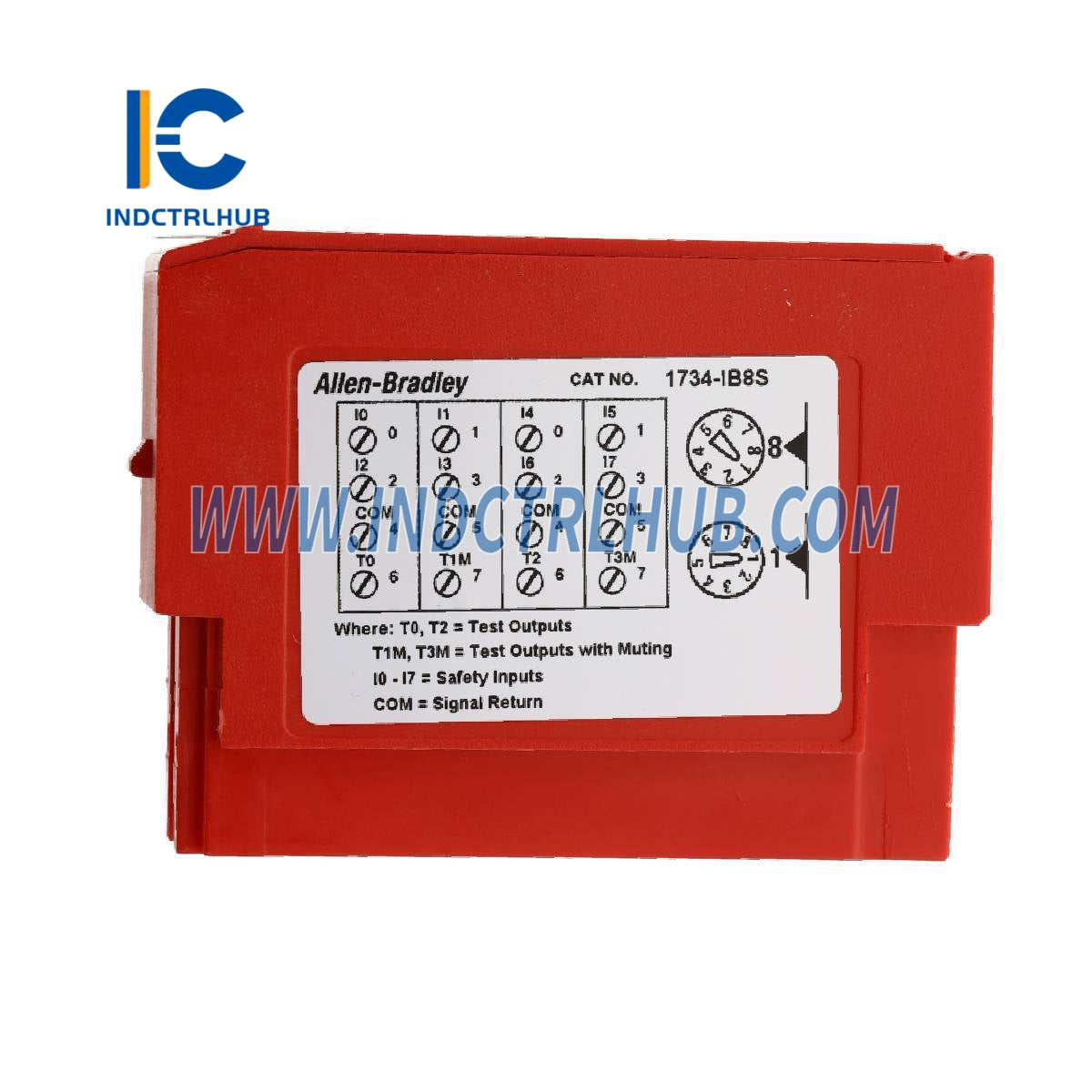

Anahtar Pozisyonları (Sol ve Sağ) |
1734-IB8S: Anahtar 1 = 8 (sol); Anahtar 2 = 1 (sağ) 1734-OB8S: Anahtar 1 = 8 (sol); Anahtar 2 = 2 (sağ) |
|
Pilot Görev Derecesi |
Değerlendirilmemiş (1734-OB8S yalnızca) |
|
Kuzey Amerika Sıcaklık Kodu |
T3 |
|
Kapsama Tipi Derecelendirmesi |
Hiçbiri (açık stil) |
|
Kablolama Kategorisi |
2 - sinyal portlarında |
|
Tel Boyutu |
Kurulu terminal bloğuna göre belirlenir |
|
Ağırlık, Yaklaşık. |
62,4 gr (2,2 oz) |
|
Boyutlar (YxGxD), Yaklaşık (Terminaller Hariç) |
77 x 25 x 55 mm (3.03 x 0.98 x 2.17 in.) |
